Vỏ hộp Probe-Z kèm cảm biến rời thu gọn siêu thấp – CNC

Đây là thiết kế hộp đựng cho cảm biến Probe-Z không dây mà mình thực hiện để dùng kèm với dự án cảm biến do JJ Hontebeyrie phát triển và giới thiệu.

Thiết kế của mình

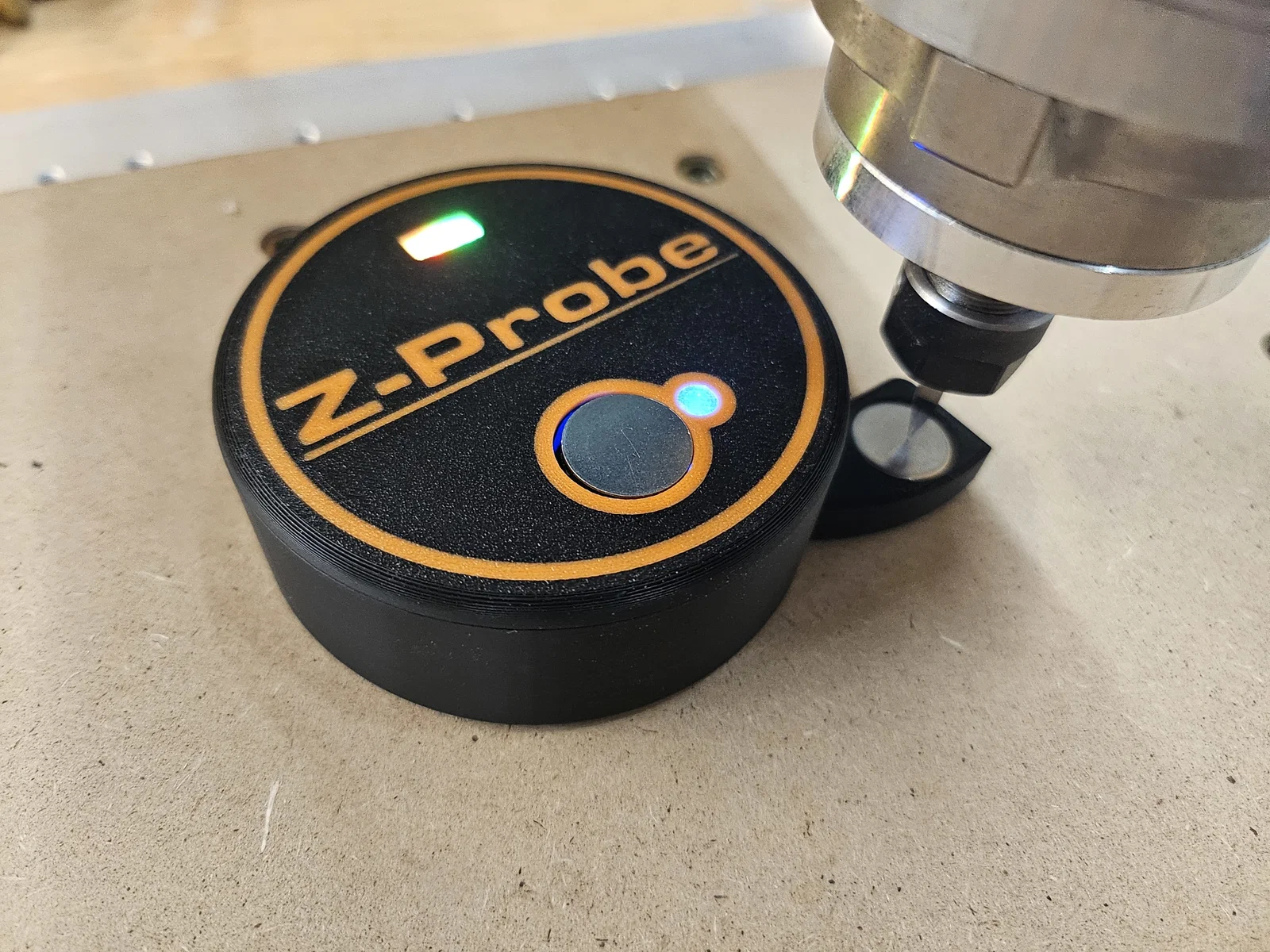

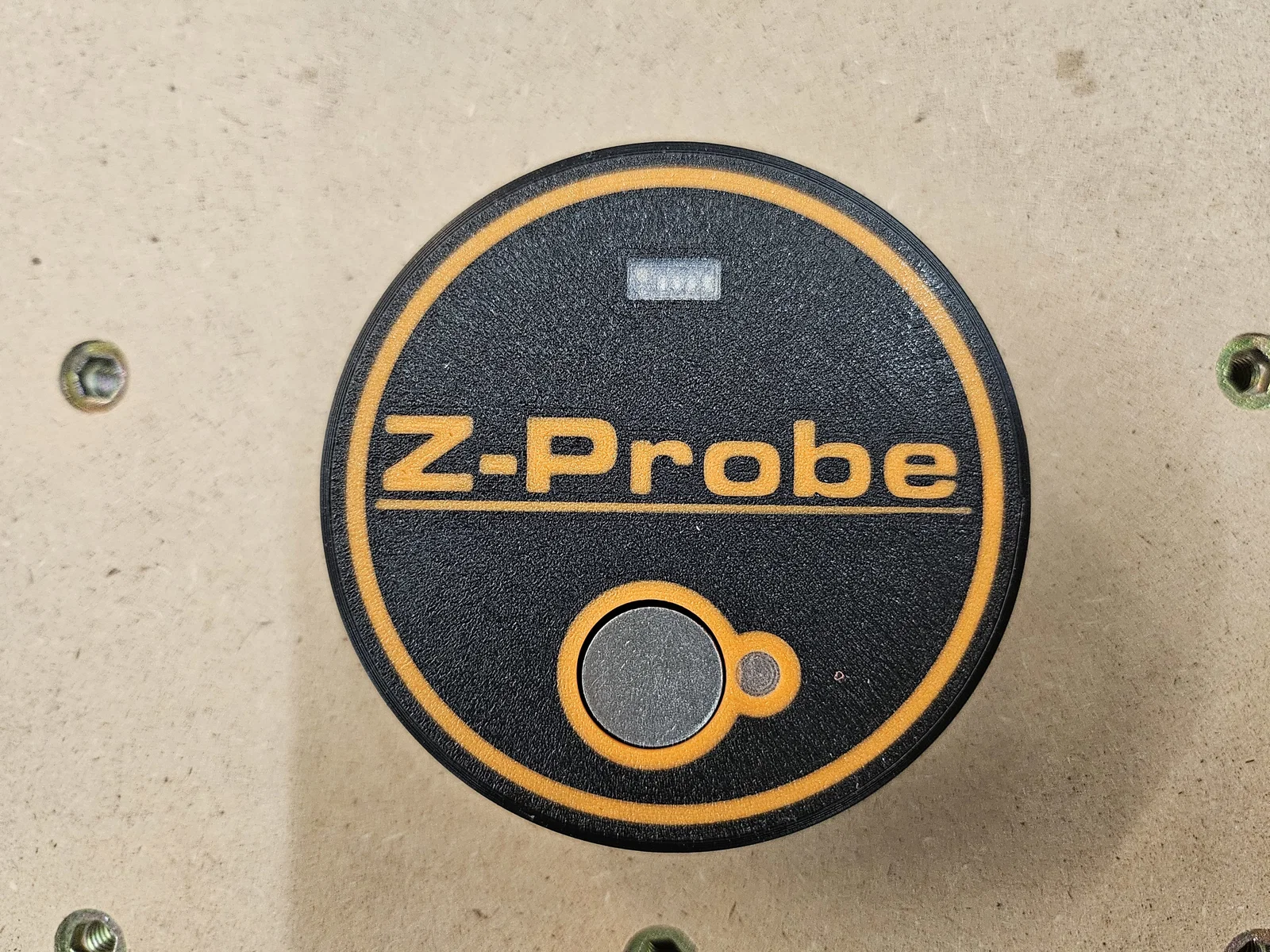

Mình đã tạo ra một chiếc hộp tích hợp cảm biến đo Z (Probe-Z) kiểu rời và có thể thu gọn, với chiều cao chưa tới 10 mm.

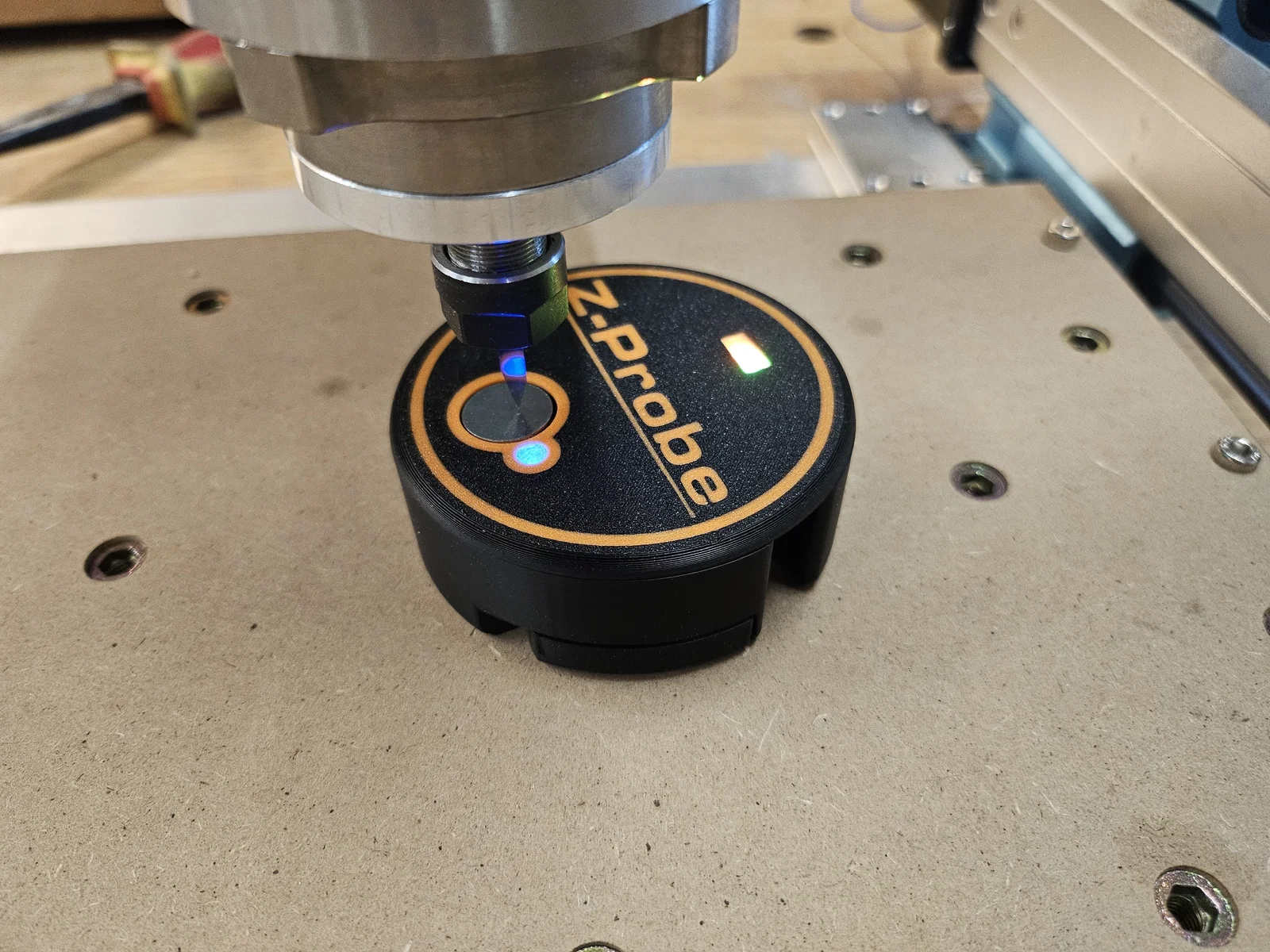

Mục tiêu là giúp anh em có thể đo Z ngay cả khi khoảng cách giữa mũi phay và phôi rất hẹp, đồng thời vẫn giữ cho cảm biến nhỏ gọn, được bảo vệ tốt và tiện lợi khi sử dụng.

Video giới thiệu thiết kế của mình hợp tác cùng JJ Hontebeyrie

Quan trọng: Phần điện tử và code

Mình không phải là tác giả của hệ thống điện tử.

PCB, code và cơ chế hoạt động của cảm biến không dây là thành quả từ dự án của JJ Hontebeyrie, người đã chia sẻ nhiều phiên bản và cải tiến cho dự án này.

Phần chia sẻ này chỉ bao gồm những gì mình thiết kế:

• Vỏ hộp;

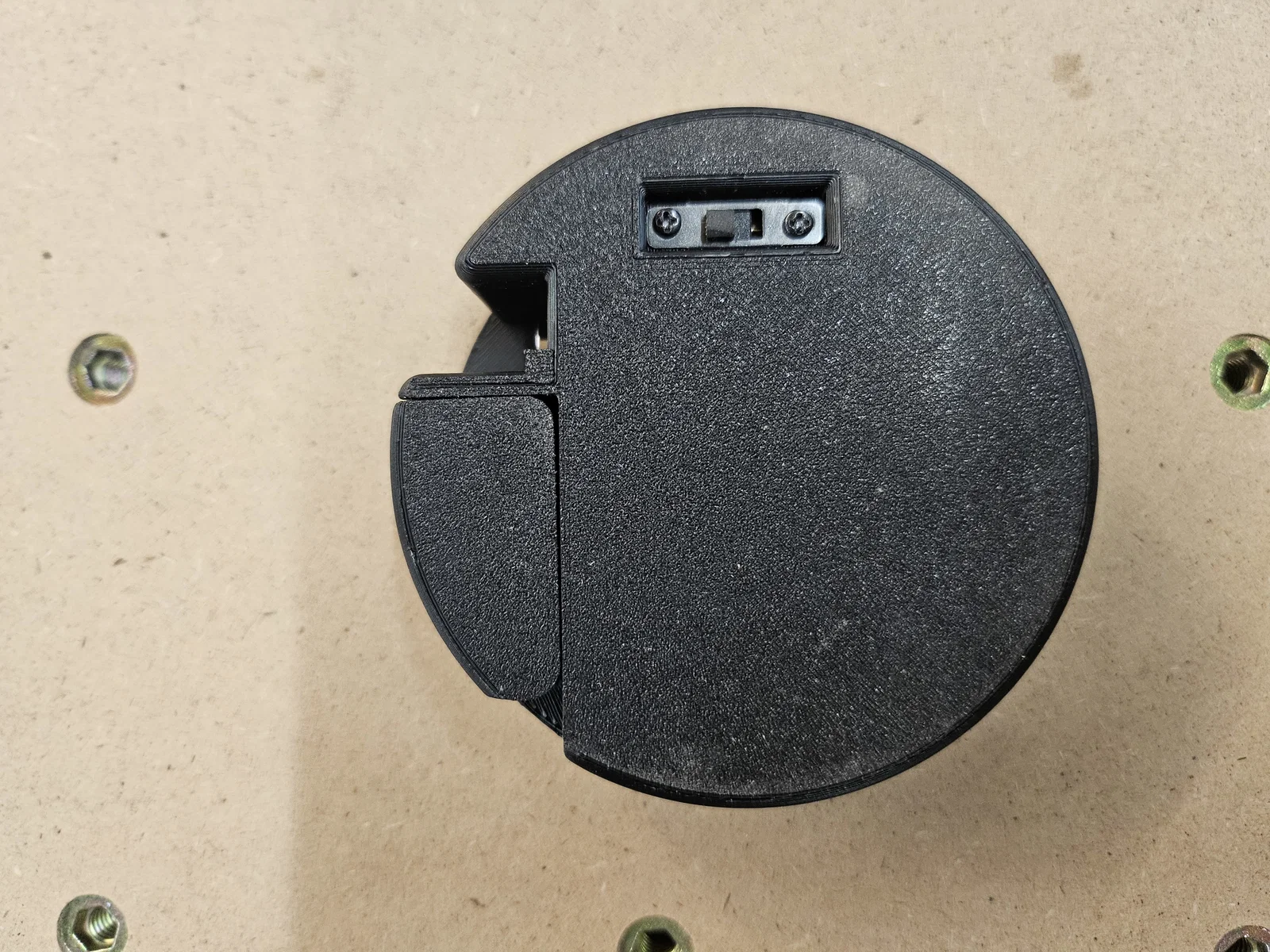

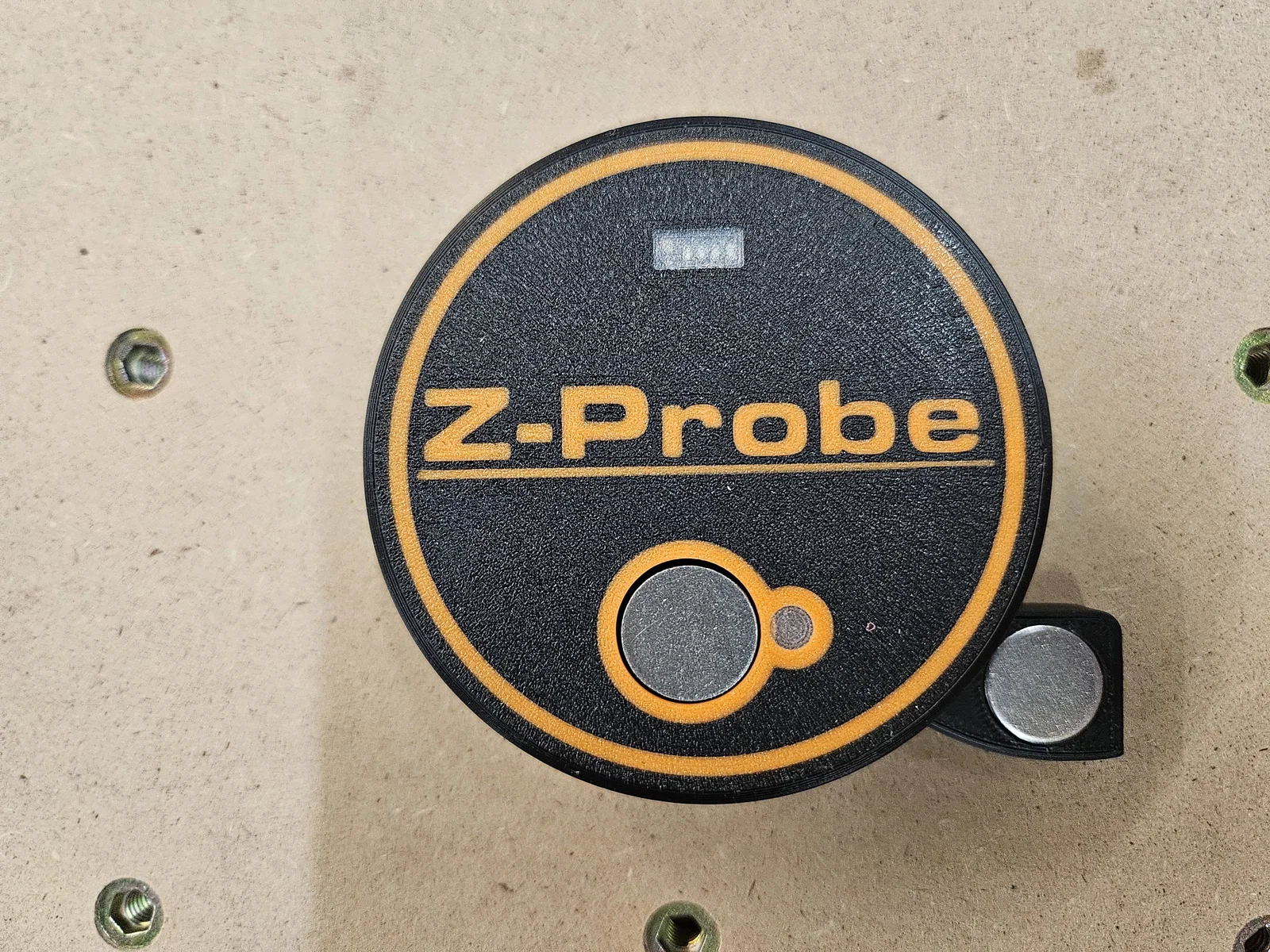

• Cảm biến rời;
• Cơ chế thu gọn siêu thấp.

Dự án tham khảo

Video về Probe-Z không dây của JJ Hontebeyrie: https://youtu.be/Rmb1pDayswE

Cảm biến gốc

Để biết về PCB, code và các bản nâng cấp của hệ thống, anh em hãy xem trực tiếp trên kênh của tác giả nhé.

Ghi nhận công lao

• PCB, điện tử, code và ý tưởng Probe-Z không dây: JJ Hontebeyrie
• Vỏ hộp và cảm biến rời thu gọn siêu thấp: R3D

Cảm ơn JJ Hontebeyrie vì công trình và sự chia sẻ của bạn ấy.

Bản quyền các tệp chia sẻ tại đây

Các tệp 3D mình đăng tải chỉ bao gồm thiết kế cơ khí cho vỏ hộp và cảm biến rời thu gọn. Chúng được chia sẻ theo giấy phép Creative Commons Attribution – NonCommercial – ShareAlike 4.0:

• Được phép in và chỉnh sửa;
• Phải ghi rõ nguồn khi chia sẻ lại;
• Không được sử dụng cho mục đích thương mại;
• Các bản chỉnh sửa chia sẻ lại phải giữ nguyên giấy phép này.

Lưu ý: Giấy phép này không áp dụng cho PCB, code hoặc các linh kiện điện tử khác do JJ Hontebeyrie thiết kế.
