Mũ Mandalorian 303g - Hỗ trợ tối thiểu, dễ lắp ráp

Mũ Mandalorian - Tiết kiệm nhựa chỉ với 303g - Hỗ trợ tối thiểu và dễ lắp ráp

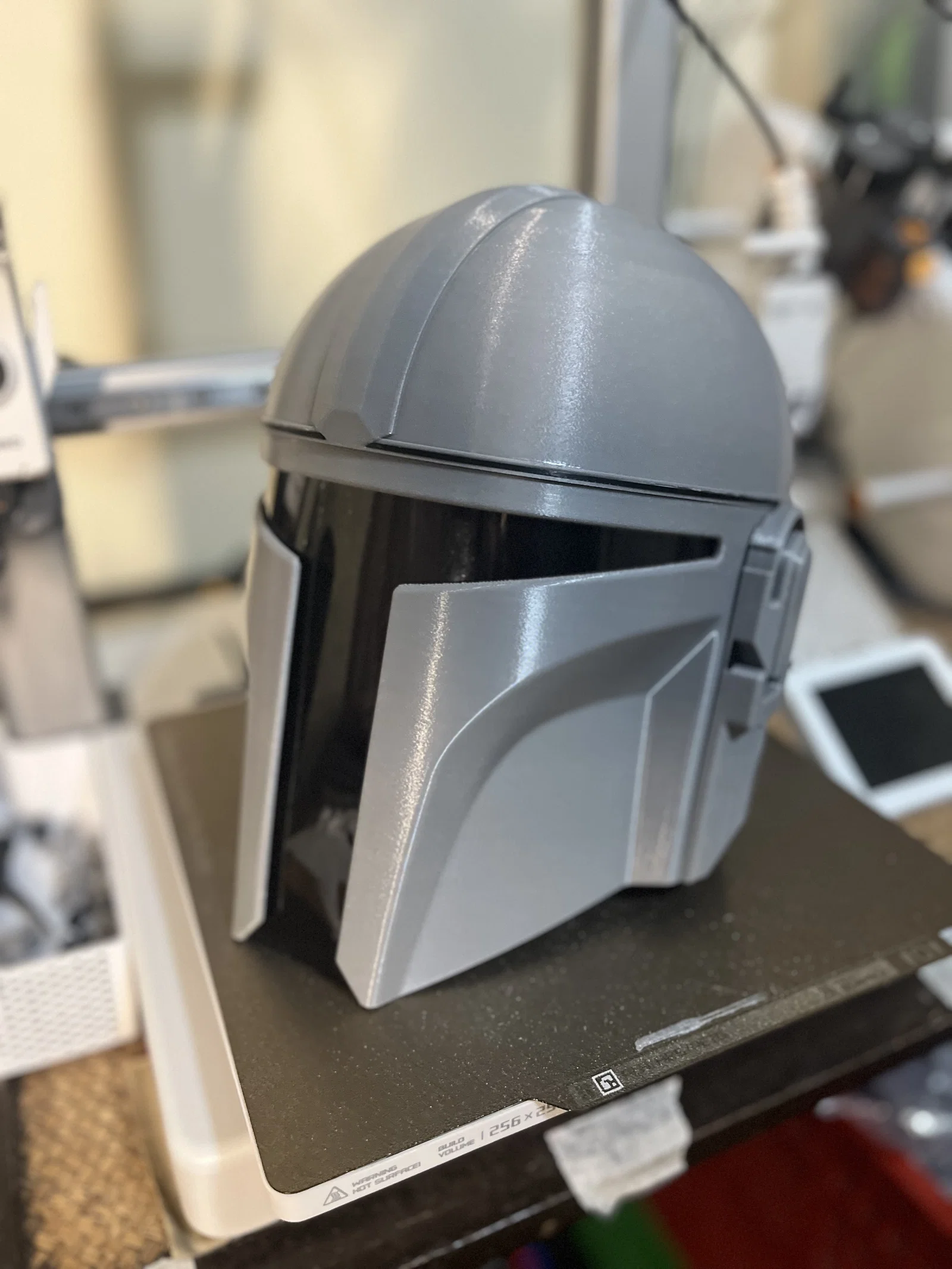

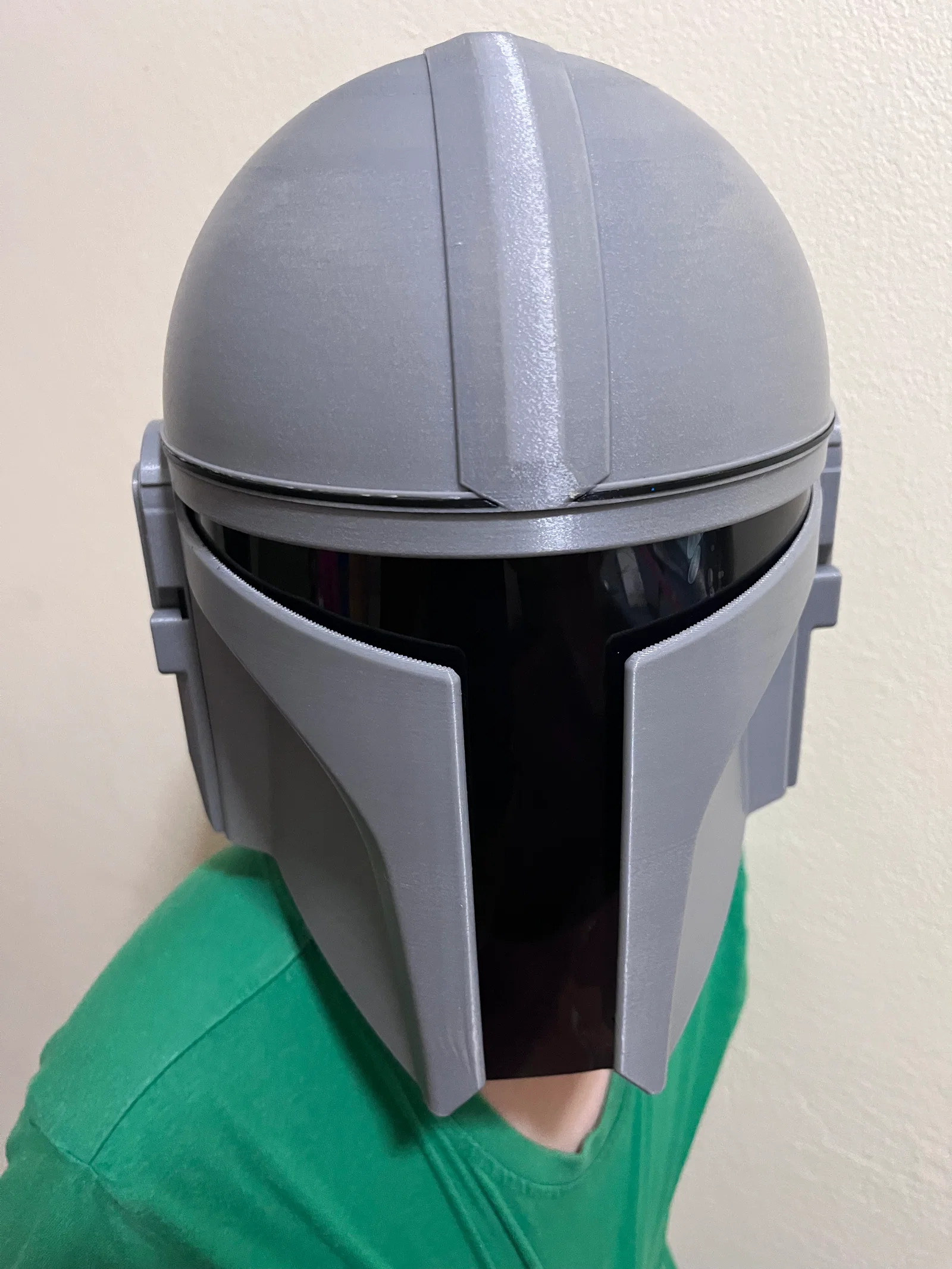

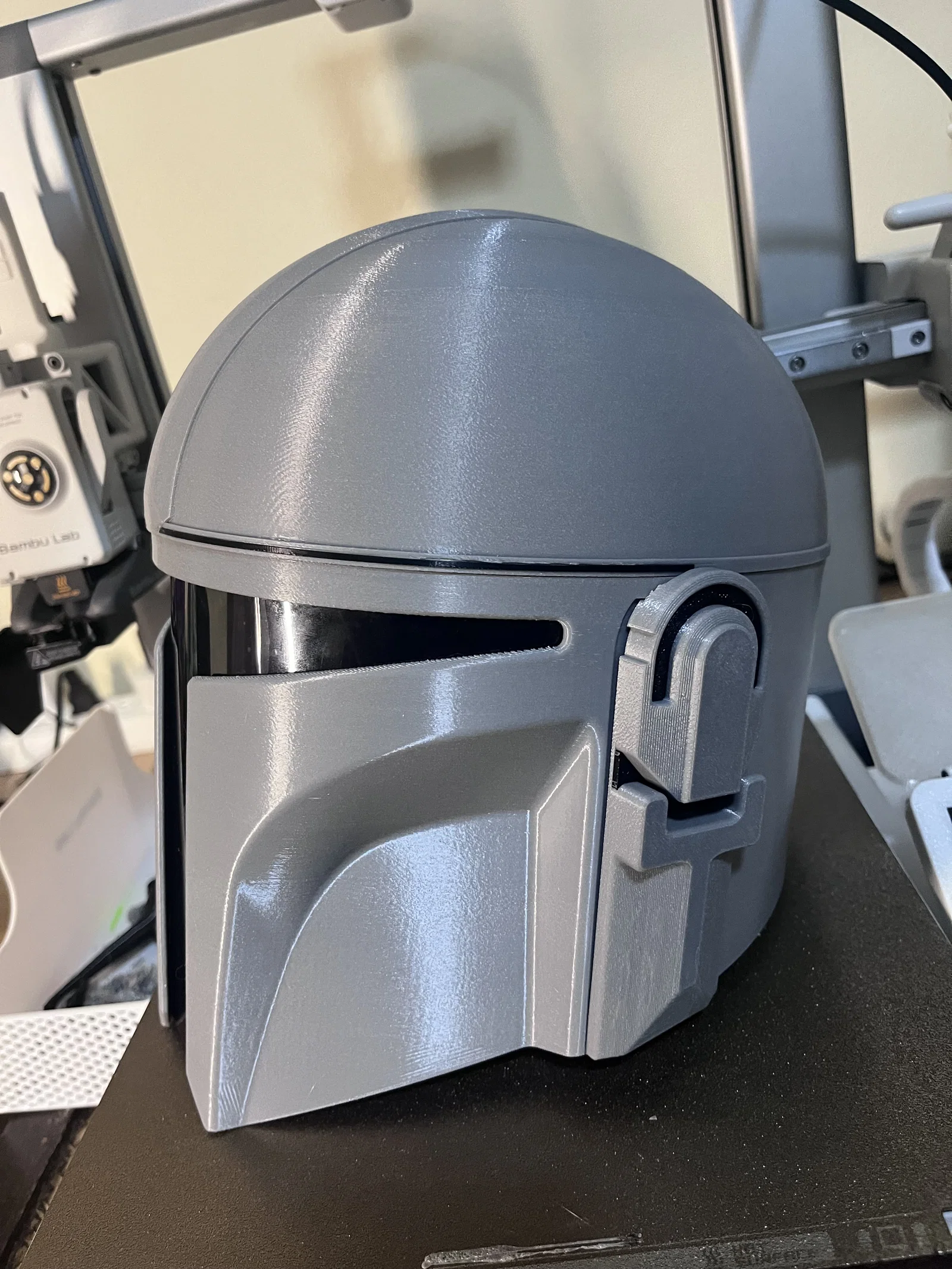

Con trai mình rất thích một chiếc mũ Mandalorian, nhưng những mẫu mình tìm được trên mạng hoặc là tốn quá nhiều nhựa, hoặc là thời gian in quá lâu (mình thì không thích những bản in lâu vì dễ bị lỗi giữa chừng). Mình đã tìm được một file CAD và chỉnh sửa lại rất nhiều để phù hợp với nhu cầu. Kết quả là nó in và lắp ráp cực kỳ ổn, nhìn thì đẹp miễn chê luôn.

Cách kiểm tra kích thước vừa vặn:

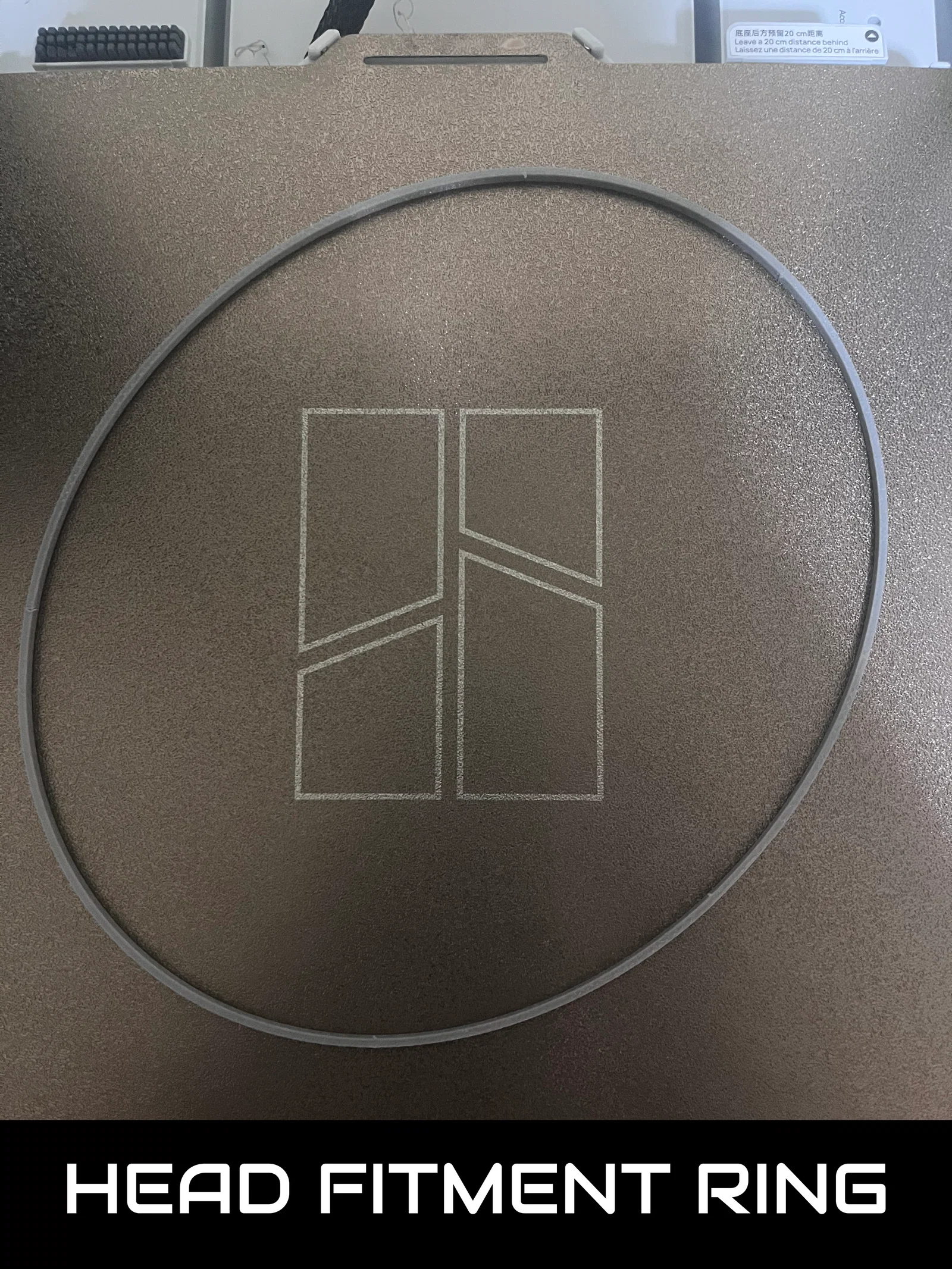

1. In tấm “Head Fitment Test + Connection Ring” - Lưu ý: Giữ lại vòng này để dùng cho Bước 5 - nó cũng đóng vai trò là vòng kết nối
   • Đảm bảo nó trượt vừa qua đỉnh đầu, bao quanh khu vực trán.

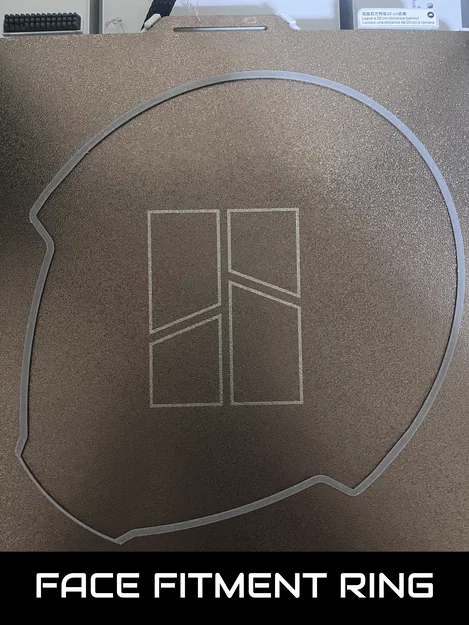

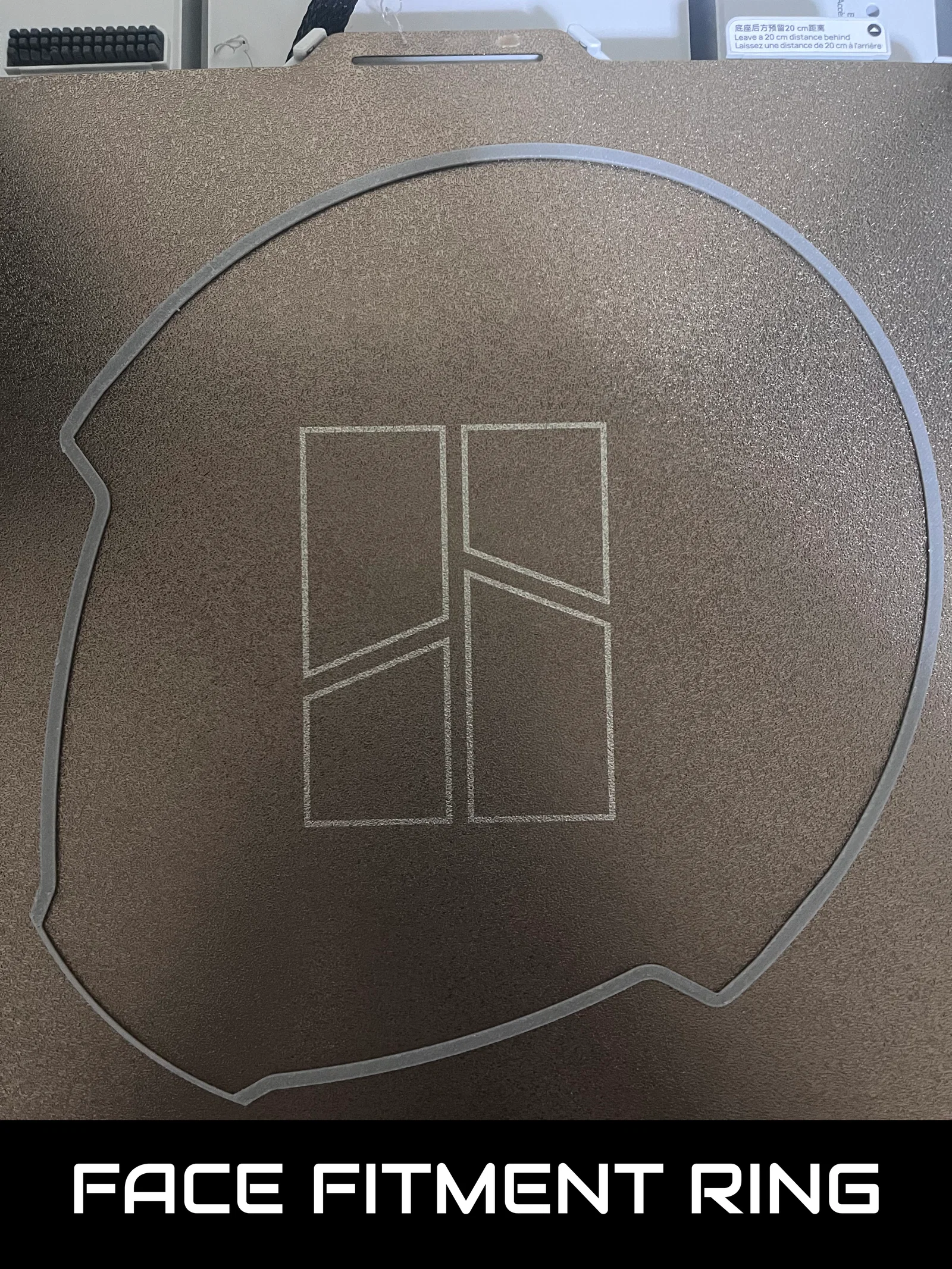

2. In tấm “Face Fitment Ring”
   • Đảm bảo nó vừa với khuôn mặt, bao quanh khu vực má.

!! TỰ CHỊU RỦI RO KHI THAY ĐỔI TỶ LỆ - Việc phóng to mẫu chưa được mình kiểm nghiệm !!
Nếu cần, hãy phóng to tất cả các bộ phận. Lưu ý: Tấm “Helmet Top” có thể sẽ cần thêm support ở giữa nếu bạn phóng to lên nhiều.

Cách chuẩn bị miếng kính che mặt:

1. In mẫu Template đính kèm trong file PDF - Chọn khổ A4 hoặc US Letter không viền.
2. Cắt miếng kính che mặt từ tấm nhựa PVC trong suốt A4, sau đó dán thêm phim cách nhiệt cửa sổ loại màu đen vào.
   • Dưới đây là ví dụ về các sản phẩm tương tự, mình không mua chính xác link này nhưng bạn có thể tìm sản phẩm tương tự:
     • Tấm nhựa PVC trong suốt 0.3mm: Aliexpress / Amazon
     • Phim dán kính: Aliexpress / Amazon

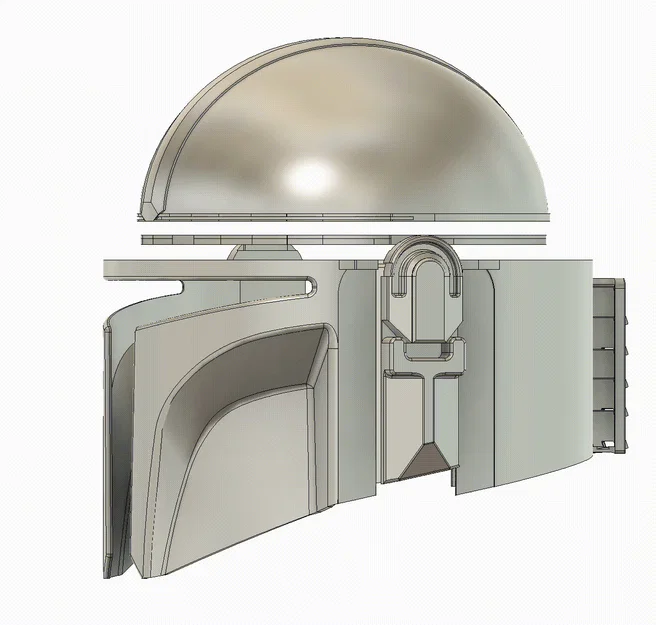

Cách lắp ráp (Bạn sẽ cần keo dán sắt):

1. In tất cả các bộ phận.
2. Gỡ bỏ phần support.
3. Dán “Helmet Bottom Front” vào “Helmet Bottom Back”.

4. Lắp miếng kính che mặt vào lúc này nếu đã chuẩn bị sẵn, nếu chưa cũng không sao, có thể lắp sau. Mình dùng băng dính điện cố định nó lại.

5. Dán “Head Fitment Test + Connection Ring” vào “Helmet Bottom”.
   • Đảm bảo đặt khe chốt căn chỉnh của “Helmet Top” ở phía SAU mũ.

   • Hãy dùng các chốt căn chỉnh ở hai bên để hỗ trợ việc lắp ráp.

6. Dán “Earpiece and Front Inserts” vào “Earpieces” và “Helmet Top”.

7. Dán “Helmet Top” vào “Helmet Bottom” - Nhớ sử dụng chốt căn chỉnh ở phía sau.

8. Dán “Earpieces” vào mũ.
9. Lắp và dán “Vent” vào phía sau mũ.

10. Dán “Earpiece Light Inserts” vào Earpiece (Tùy chọn).

Nguồn model CAD gốc đã được chỉnh sửa: https://grabcad.com/library/mandalorian-helmet-13

!! CẬP NHẬT !! v1.1 - Đã sửa tỷ lệ Vent Louvres - Hãy in lại profile đã cập nhật để có Vent Louvres chính xác.
