Mô hình thử nghiệm độ khít (Test für Passgenauigkeit)
Đây là mẫu mô hình được mình thiết kế để kiểm tra độ chính xác của kích thước khi in 3D. Mục đích là để đảm bảo các linh kiện rọ nhựa 50mm mua ngoài có thể lắp vừa vặn vào dự án tháp thủy canh của mình sau khi in bằng các loại nhựa khác nhau.
Mô tả
Là một người mới bắt đầu, mình muốn thử nghiệm trước xem liệu có cần thiết lập dung sai quá khổ (oversize) hay thiếu khổ (undersize) trong thiết kế để đảm bảo các linh kiện mua ngoài có thể lắp vừa khít vào các chi tiết in 3D hay không (Dự án của mình là tháp thủy canh, linh kiện mua ngoài là rọ nhựa 50mm).

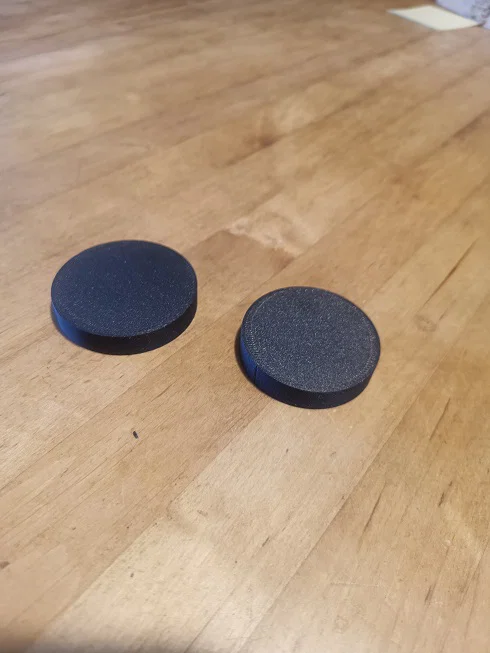

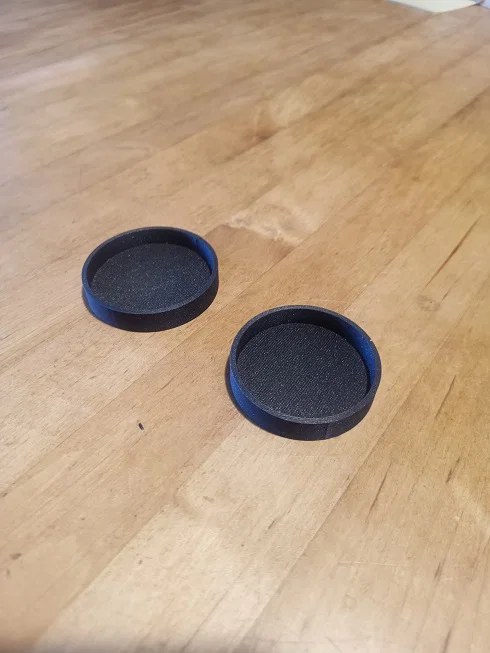

Mình đã thiết kế một cái hộp hình tròn có đường kính trong 50mm với độ dày thành 2mm, và một cái hộp khác có đường kính ngoài 50mm với độ dày thành 2mm.

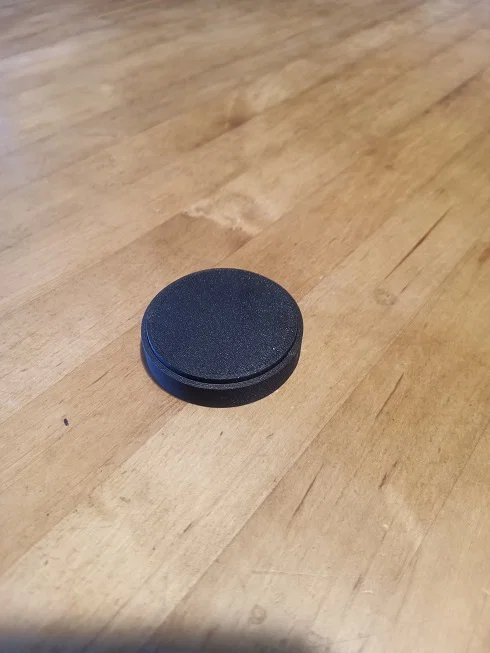

Mình in các chi tiết này bằng nhựa PLA của Prusa. Kết quả thu được rất tuyệt vời. Cả hai chi tiết đều có độ chính xác kích thước rất tốt và lắp khít hoàn hảo với nhau.
Tuy nhiên, khi mình thử lắp các mẫu thử này vào những hốc tròn nghiêng 45° của tháp thủy canh in bằng PETG, thì lại khá khó khăn. Lý do là vì các đường rãnh in trên chất liệu PETG ở góc 45° lộ ra rất rõ. Các rọ nhựa mua sẵn thì có độ đàn hồi nhất định nên vẫn lắp chặt vừa khít vào các hốc đó. Như vậy là ổn rồi.
