Tilt & Roll – Bộ chuyển đổi bánh xe cho giỏ tập VIKING

Giới thiệu

Mô hình này là một bộ chuyển đổi đơn giản giúp gắn thêm bánh xe vào giỏ tập disc golf, giúp bạn di chuyển và cất giữ thiết bị dễ dàng hơn nhiều.

Các loại giỏ tập cao cấp thường có sẵn bánh xe, nhưng những mẫu như VIKING Discs Baskets thì không. Bộ chuyển đổi này giải quyết vấn đề đó bằng cách cho phép bạn gắn một bánh xe đẩy giá rẻ (khoảng €5), ví dụ như mẫu Walteco 75 mm hard-floor fixed wheel.

Sau khi lắp đặt, bạn chỉ cần nghiêng giỏ về phía mình để giỏ tựa lên bánh xe, sau đó đẩy nhẹ nhàng đến vị trí mới hoặc đưa vào chỗ cất giữ.

Đặc điểm

• Nâng cấp đơn giản – bổ sung tính linh động cho các loại giỏ tập cố định
• Chi phí thấp – sử dụng bánh xe tiêu chuẩn dễ tìm trên thị trường
• Lắp đặt không xâm lấn – không cần khoan đục hay làm hỏng khung giỏ
• Thiết kế vững chãi – giữ giỏ nằm ổn định trên mặt đất khi sử dụng
• Khoảng cách thông minh – tất cả các chi tiết cứng đều nằm cao hơn mặt sàn, chỉ có dây rút (zip ties) là nằm dưới vành giỏ.

Lắp ráp và Cố định

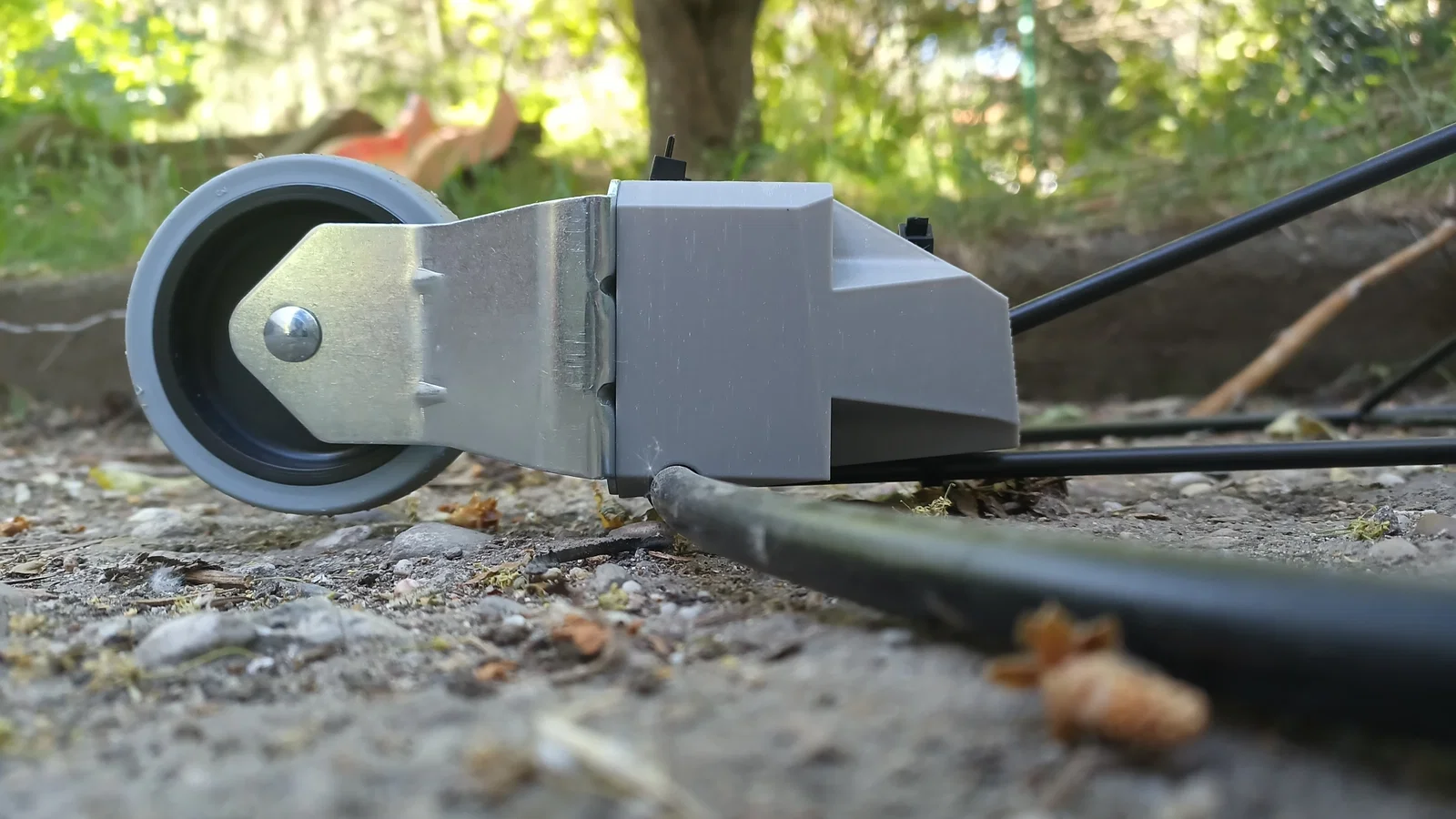

Gắn bánh xe

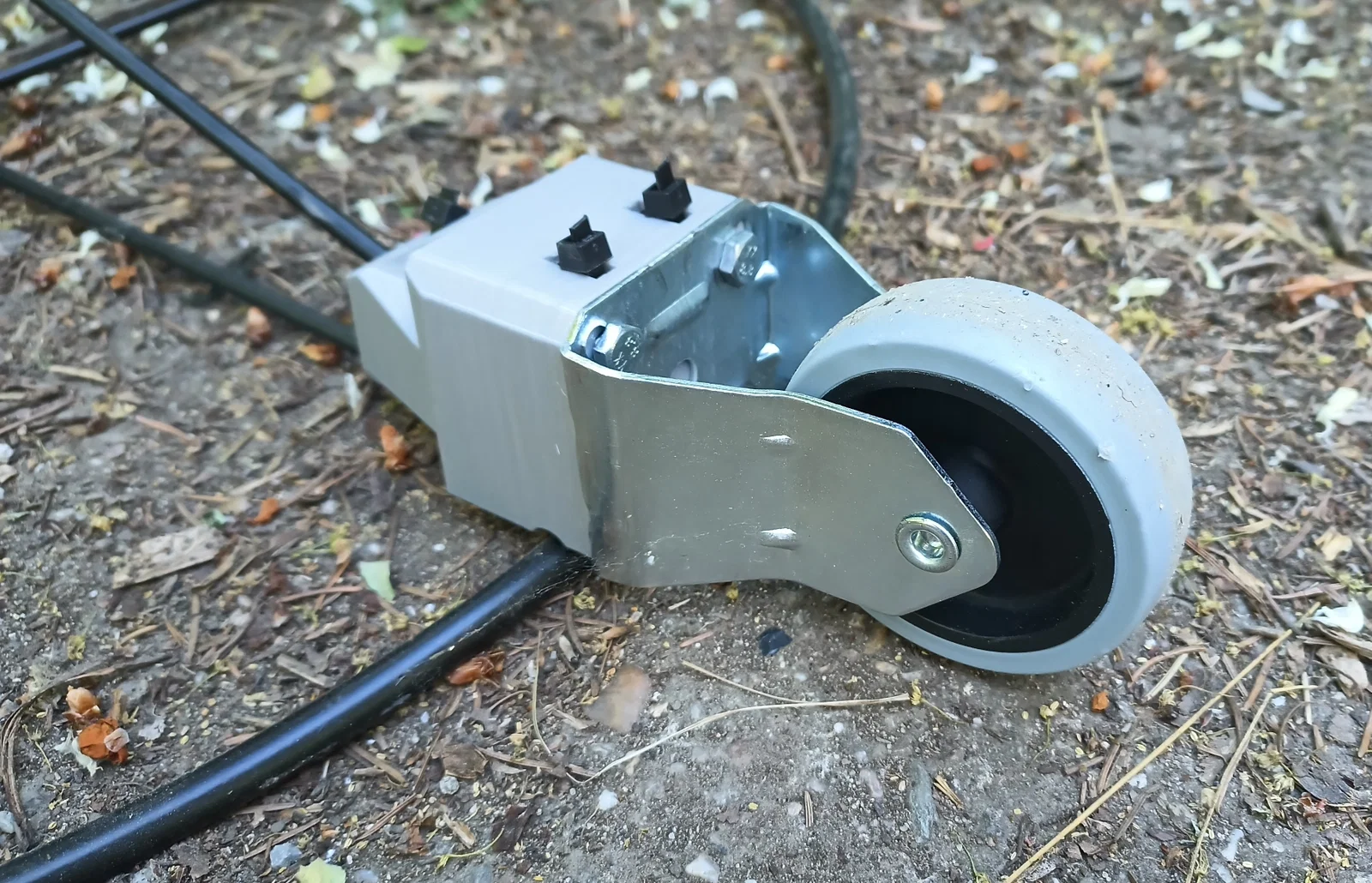

• Bánh xe được gắn vào bộ chuyển đổi bằng 4 ốc vít M6
• Đai ốc M6 tương ứng sẽ được chèn vào các hốc lục giác đã được in sẵn trên mô hình

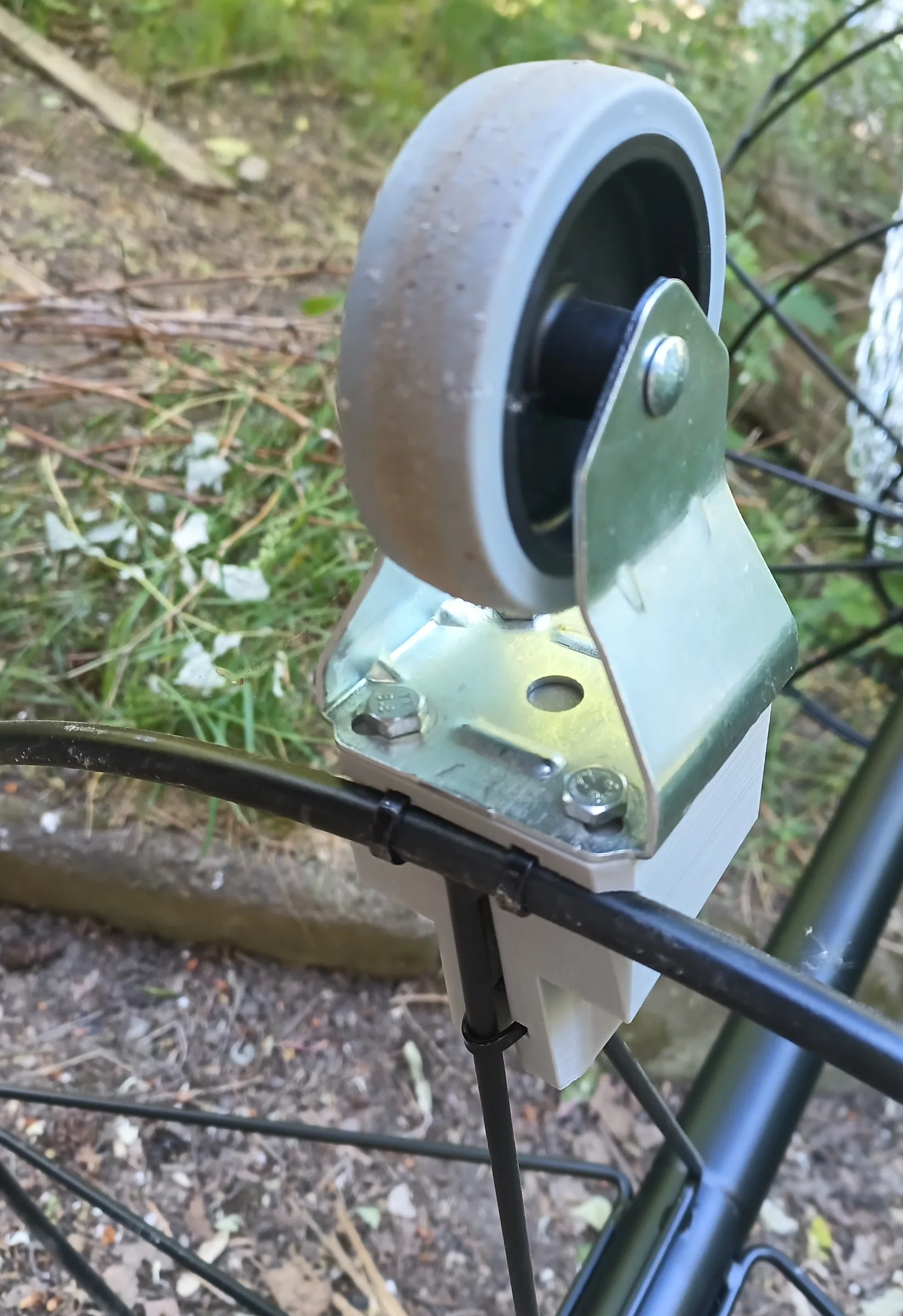

Gắn vào giỏ

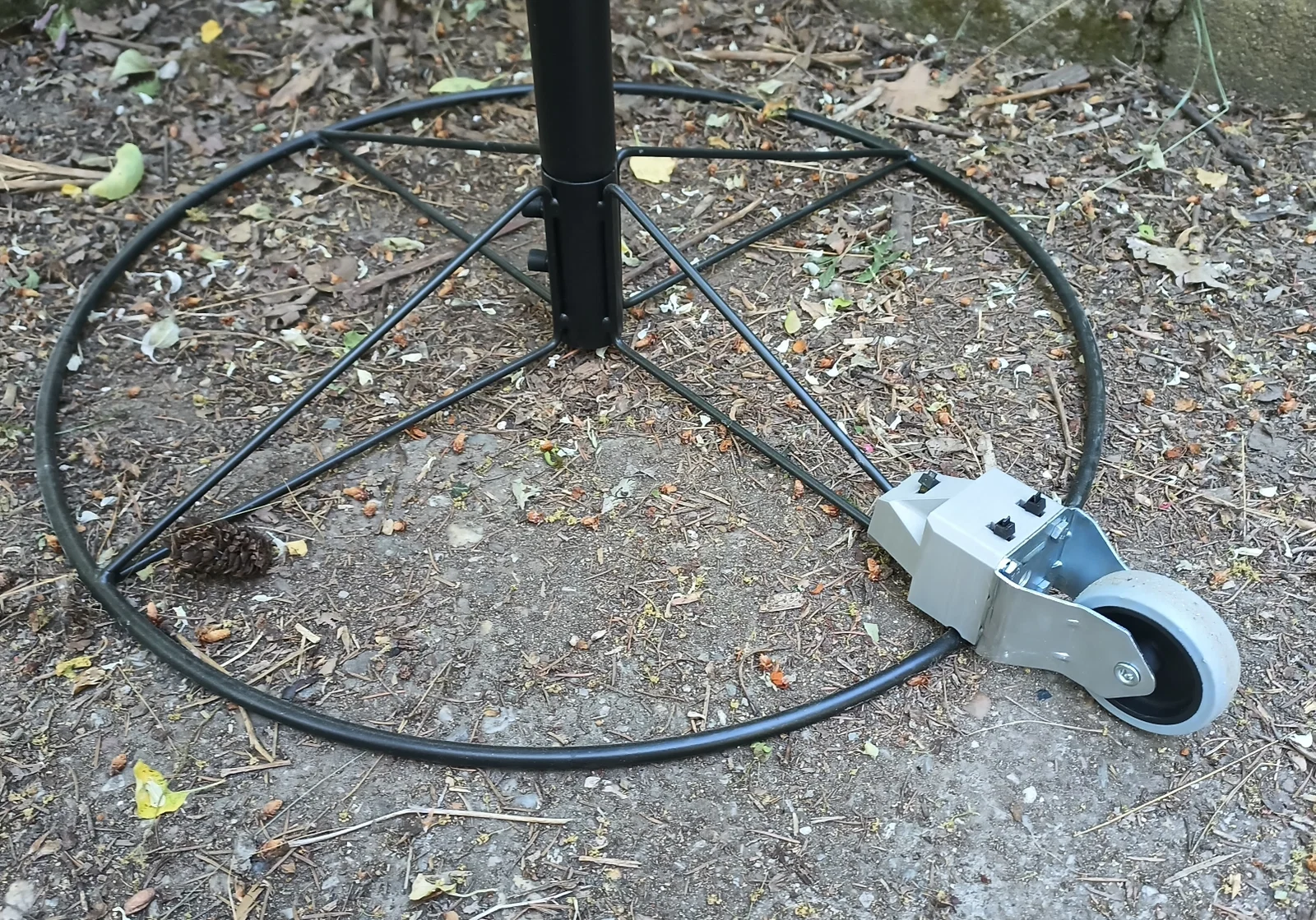

• Bộ chuyển đổi được kẹp chặt vào đế giỏ nhờ các gờ định hình vừa khít với:
  • Vành dây ngoài cùng của đế
  • Một trong các nan hoa hướng tâm
• Cố định bằng 3 dây rút (khuyên dùng loại rộng 4–4.5 mm)

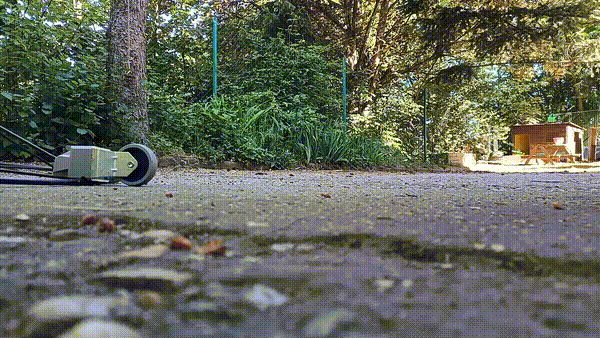

Cách hoạt động

Bộ chuyển đổi được thiết kế để giỏ vẫn đứng vững hoàn toàn trên mặt đất trong khi sử dụng bình thường.

Để di chuyển giỏ:

1. Cầm vào phần trên của giỏ
2. Nghiêng giỏ về phía bạn
3. Phần đế sẽ hơi nhấc lên và tựa vào bánh xe
4. Đẩy giỏ đến vị trí mong muốn

Cách này vừa đảm bảo độ ổn định khi chơi, vừa tăng tính linh động chỉ khi cần.

Khả năng tương thích

Thiết kế dành cho:

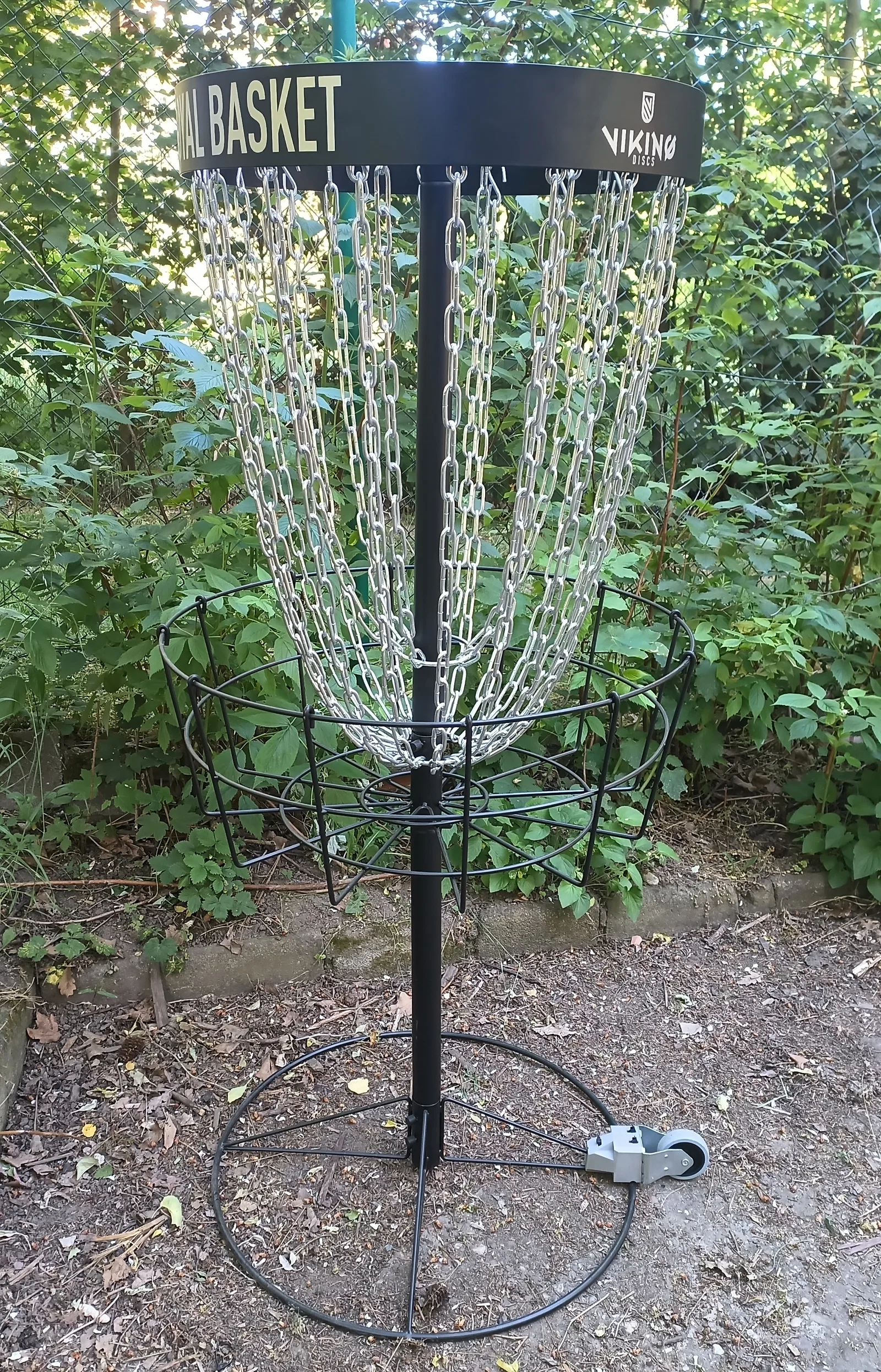

• Giỏ tập di động của VIKING (đã thử nghiệm trên dòng Royal Basket)

Có khả năng tương thích với các loại giỏ di động khác có thông số:

• Đường kính dây vành đế: ~10 mm
• Đường kính nan hoa: ~6 mm

Lưu ý khi in

• Không cần hỗ trợ (supports)
• Chất liệu khuyên dùng: PETG
• Sử dụng độ lấp đầy (infill) đủ cao (ví dụ: 20–40%) để đảm bảo độ bền
• Hướng in: đặt phẳng mặt đáy để đạt độ bền tối đa -- xem file 3mf đính kèm

Danh sách linh kiện

• 1 bộ chuyển đổi đã in
• 1 bánh xe cố định (khuyên dùng loại 75 mm)
• 4 ốc vít M6 + đai ốc
• 3 dây rút (loại rộng 4–4.5 mm)

Ghi chú

• Được thiết kế để không làm trầy xước sàn nhà
• Dây rút là bộ phận duy nhất đi qua bên dưới đế
• Dễ dàng tháo rời mà không làm hư hại giỏ
