Thanh răng (Zubačka) – Tuyến đường sắt Tanvald–Kořenov (Mô hình dựa trên bản vẽ kỹ thuật)

Về mô hình này

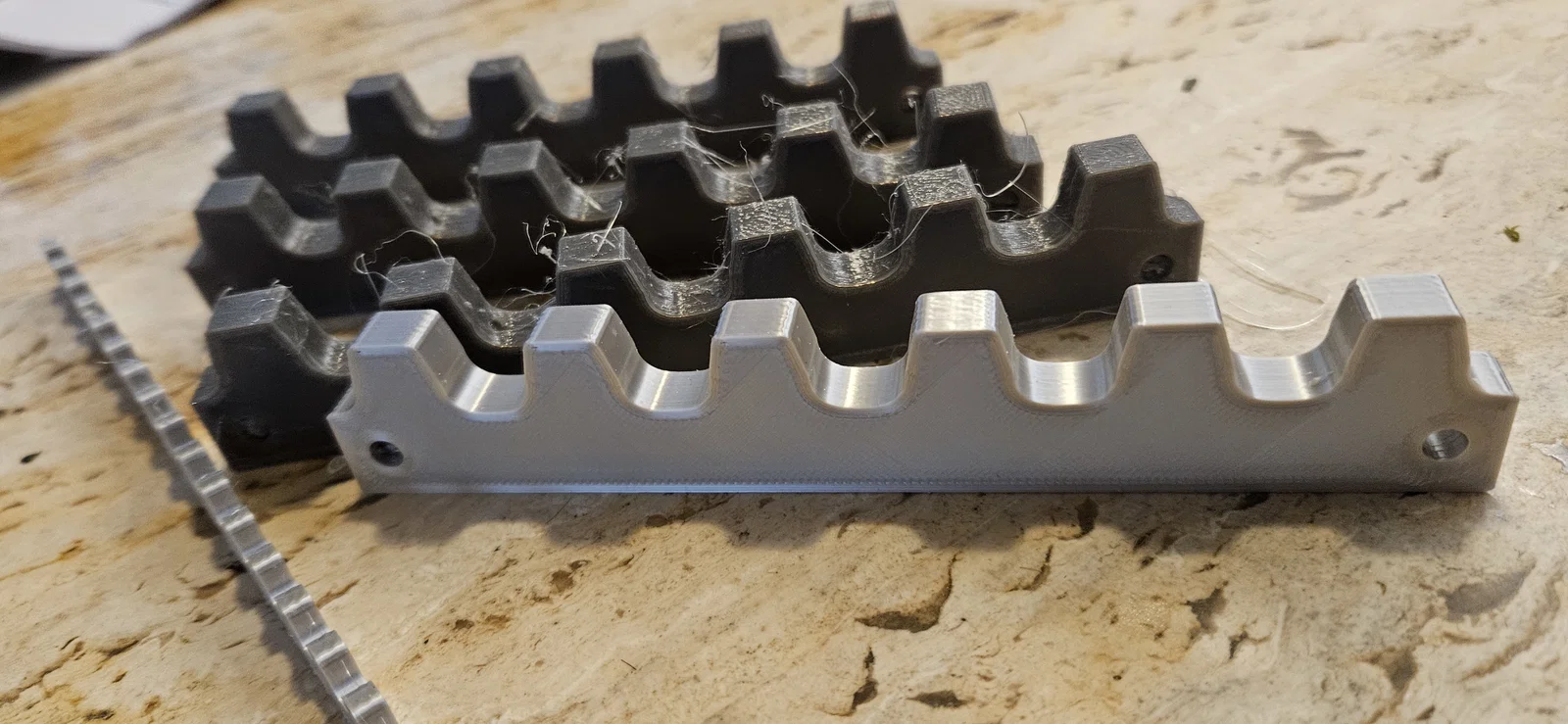

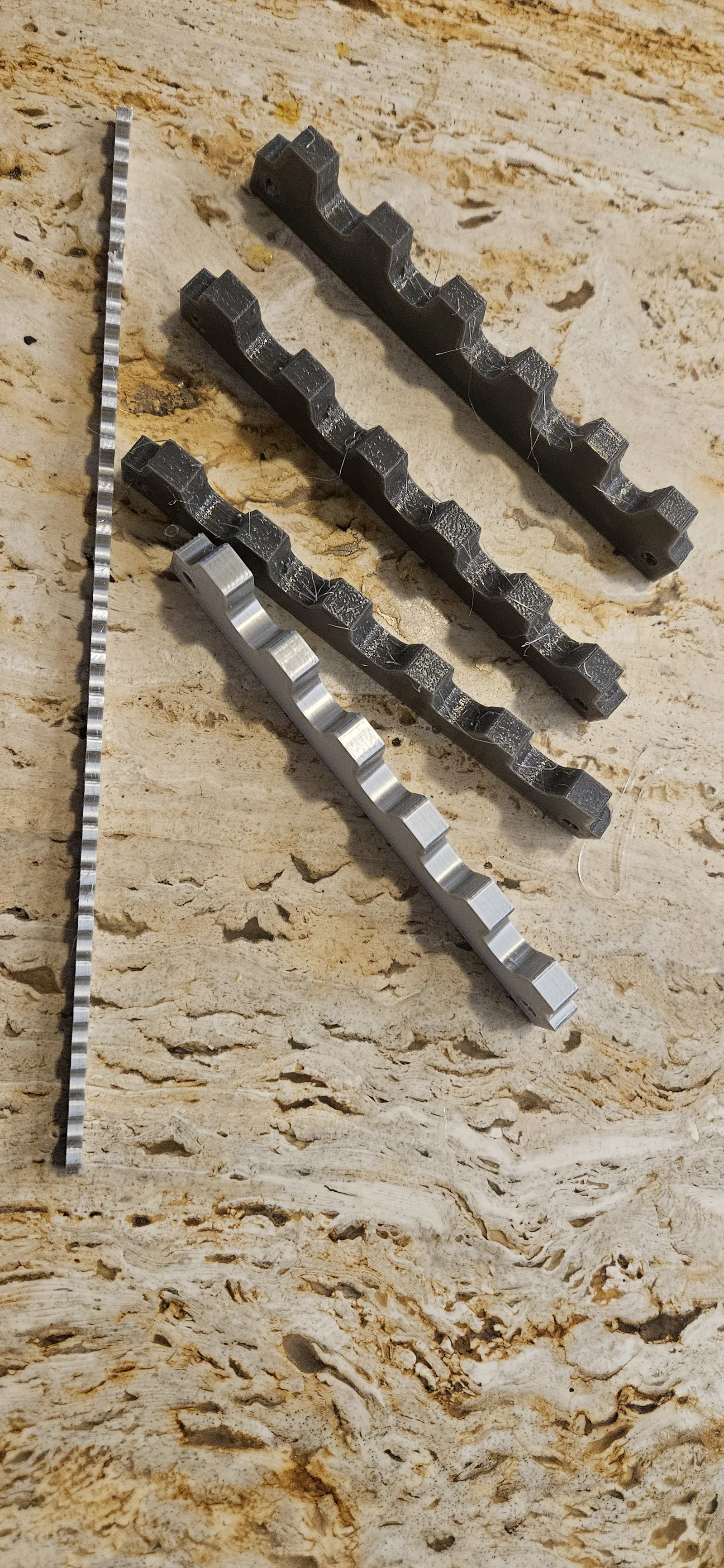

Mô hình này tái hiện lại thanh răng (ozubnicová tyč/zubačka) dựa trên bản vẽ kỹ thuật của tuyến đường sắt Tanvald–Kořenov. Mô hình được thiết kế cho mục đích mô hình hóa hoặc giáo dục – trong thực tế, thanh răng này dài 3 mét, vì vậy khi in 3D, các bạn cần phải thu nhỏ (scale) cho phù hợp.

Tỷ lệ thu nhỏ (Scale)

Chiều dài thực tế của thanh ray là 3000 mm. Hãy thu nhỏ tùy theo tỷ lệ của sa bàn hoặc dự án của bạn.

Ví dụ để bạn dễ tham khảo:

• H0 (1:87) → scale ~ 1,149 %, chiều dài thành phẩm ~ 34,48 mm
• TT (1:120) → scale ~ 0,833 %, chiều dài thành phẩm ~ 25,00 mm
• N (1:160) → scale ~ 0,625 %, chiều dài thành phẩm ~ 18,75 mm
• 0 (1:45) → scale ~ 2,222 %, chiều dài thành phẩm ~ 66,67 mm
• G (1:22,5) → scale ~ 4,444 %, chiều dài thành phẩm ~ 133,33 mm

Nếu bạn in cho các tỷ lệ khác, công thức chung là: scale [%] = 100 / tỷ lệ.

In ấn (PLA / PETG)

Chất liệu khuyến nghị:

• PLA – dễ in, các chi tiết răng cưa sắc nét, phù hợp để trang trí hoặc làm sa bàn.
• PETG – bền bỉ hơn, thích hợp nếu bạn cần cầm nắm nhiều (như dùng làm học cụ hoặc các chi tiết cần độ cứng).

Lời khuyên chung:

• Nên chọn chiều cao lớp in (layer height) thấp để chi tiết răng cưa đẹp hơn (ví dụ 0,15–0,20 mm).
• Tùy vào kích thước sau khi scale, hãy điều chỉnh thông số perimeters và infill để phần răng không bị rỗng.

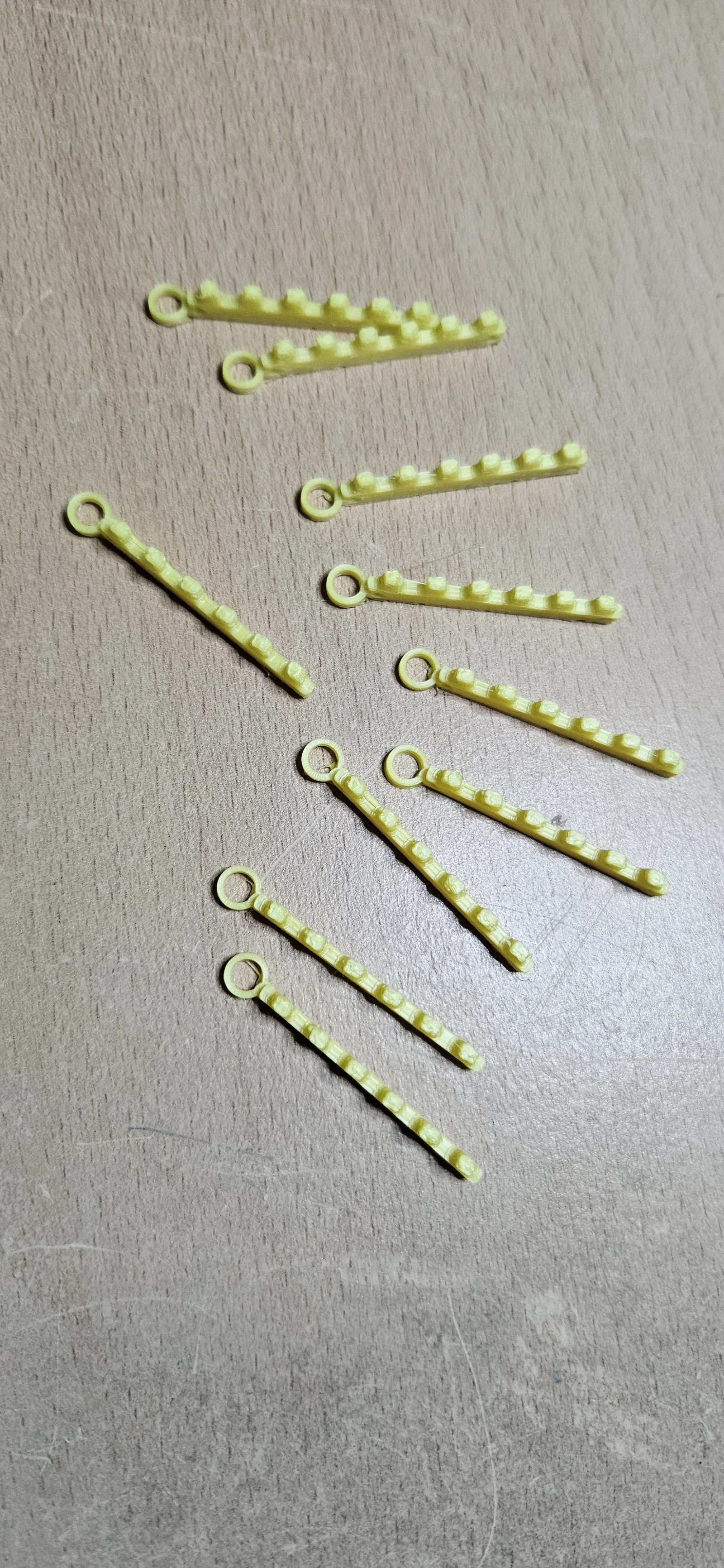

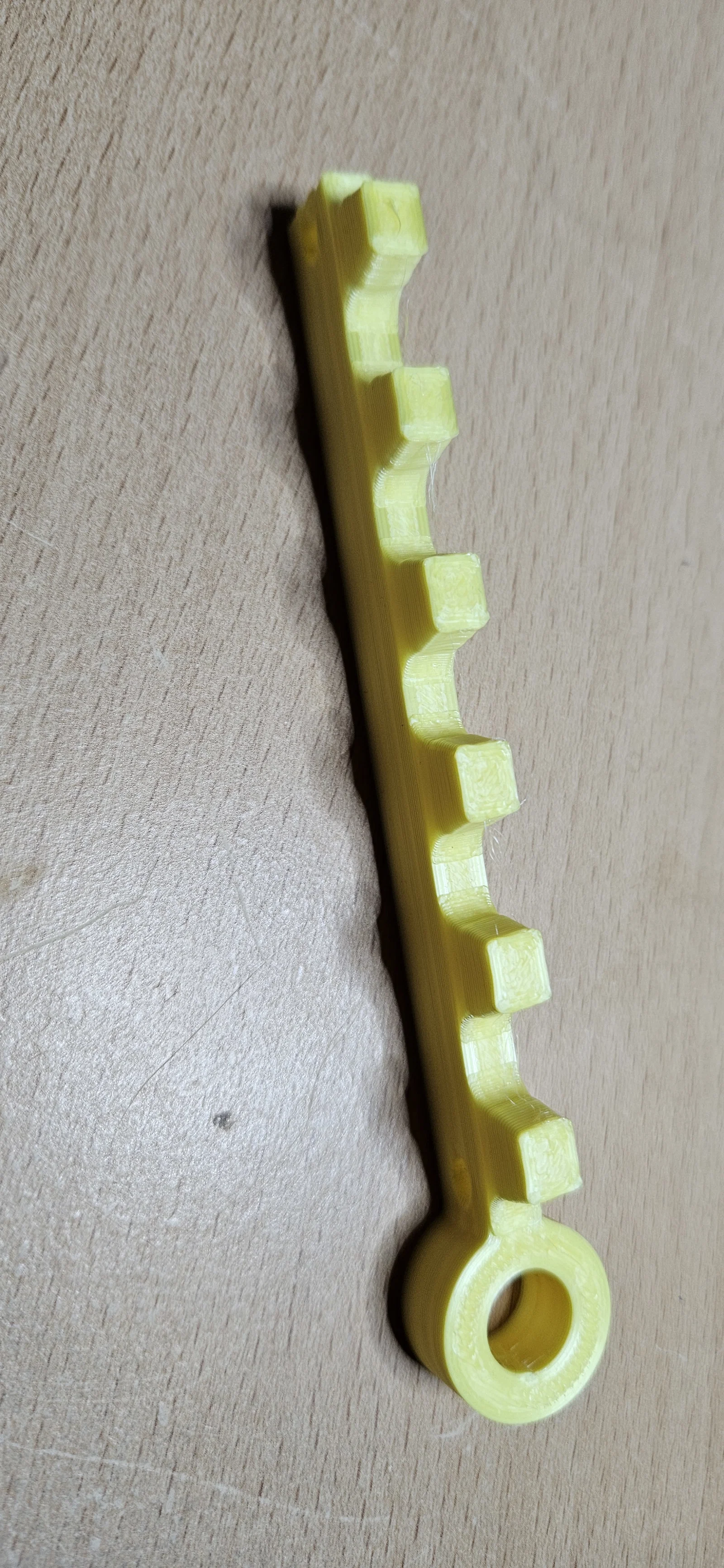

"Tai" hỗ trợ in (Brim/Mouse ears)

Do hình dáng đặc thù (dài và hẹp), để đảm bảo quá trình in diễn ra ổn định, các bạn nên thêm các "tai" hỗ trợ (mouse ears/brim) – tức là các miếng đệm nhỏ ở đầu thanh để giúp nó bám dính vào bàn in tốt hơn. Sau khi in xong, bạn có thể dễ dàng cắt bỏ và mài nhẵn phần này.
