Mô hình 3D công tắc trượt SS-12F15 - File hỗ trợ thiết kế kỹ thuật

Mô hình 3D công tắc trượt SS-12F15

Bạn đang tìm kiếm một tệp mô hình 3D chính xác của công tắc trượt SS-12F15 để phục vụ cho việc thiết kế vỏ hộp hoặc mô phỏng kỹ thuật? Đây chính là tài nguyên hoàn hảo giúp bạn tiết kiệm thời gian đo đạc thủ công. Mô hình này được xây dựng dựa trên thông số kỹ thuật chuẩn của loại công tắc gạt 3 chân phổ biến, giúp các nhà chế tạo tích hợp linh kiện điện tử vào sản phẩm của mình một cách dễ dàng và chuẩn xác nhất.

Sản phẩm này thường được sử dụng trong các mạch điện tử nhỏ gọn, đồ chơi công nghệ, hoặc các thiết bị cần thao tác đóng ngắt nhanh. Với file 3D này, bạn có thể thiết kế chính xác vị trí lắp đặt, đảm bảo phần cần gạt nhô ra vừa vặn với vỏ ngoài của thiết bị mà không bị cấn hay kẹt. Việc sở hữu một mô hình đại diện chính xác giúp giảm thiểu tối đa các sai sót trong quá trình in 3D mẫu thử (prototype) và giúp bạn tự tin hơn khi đưa vào sản xuất hàng loạt.

Các đặc điểm kỹ thuật và lưu ý khi sử dụng:

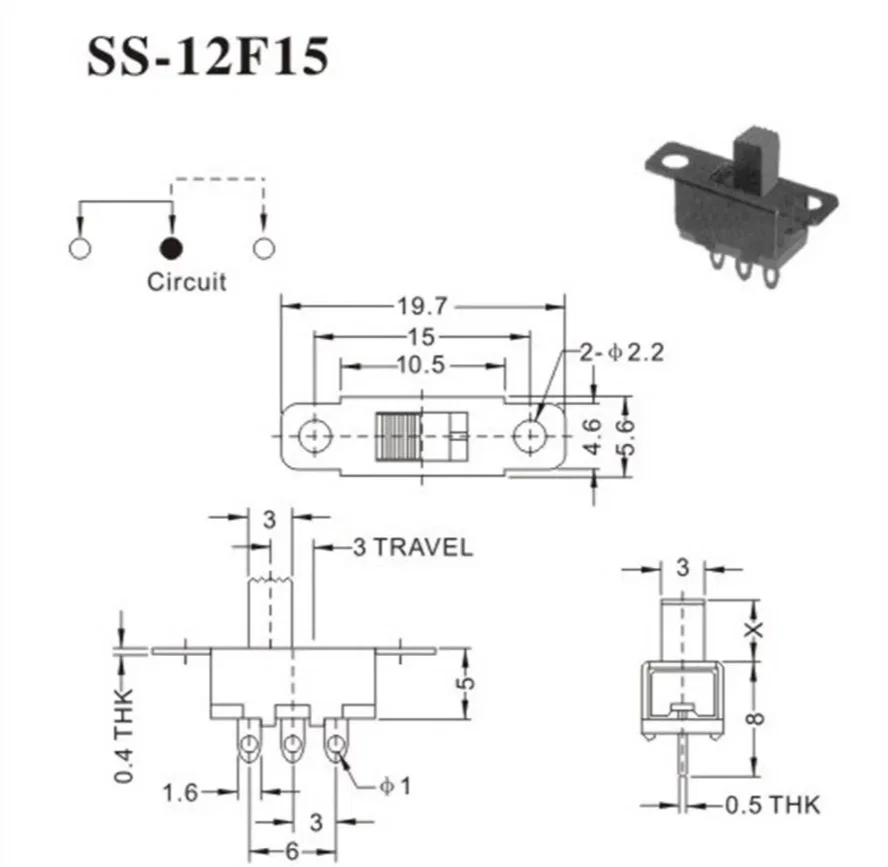

• Độ chính xác cao: Mô hình được thiết kế dựa trên bản vẽ kỹ thuật gốc với các kích thước quan trọng như khoảng cách lỗ bắt vít 15mm và chiều dài hành trình gạt 3mm.
• Tiện ích thiết kế: Hỗ trợ đắc lực cho các kỹ sư điện tử và những người làm DIY muốn xây dựng hệ thống mạch điện tích hợp vỏ hộp tùy chỉnh.
• Khả năng tương thích: Dễ dàng import vào các phần mềm CAD phổ biến hiện nay như Fusion 360, SolidWorks hoặc Blender.
• Lời khuyên khi in 3D: Nếu bạn muốn in các phần vỏ chứa công tắc này, hãy sử dụng vật liệu PLA hoặc PETG với độ phân giải lớp in (layer height) từ 0.12mm đến 0.2mm để đảm bảo các chi tiết lỗ bắt vít và hốc công tắc được sắc nét, không bị sai lệch kích thước.
• Lưu ý lắp ráp: Hãy chú ý chừa một khoảng dung sai nhỏ (khoảng 0.1mm - 0.2mm) xung quanh phần rãnh gạt của công tắc khi in vỏ hộp để đảm bảo cần gạt có thể di chuyển trơn tru.

Việc sử dụng file 3D chuẩn xác cho các linh kiện điện tử không chỉ giúp tiết kiệm vật liệu in mà còn nâng cao tính thẩm mỹ và chuyên nghiệp cho dự án của bạn. Đây là một tệp hỗ trợ cần thiết cho bất kỳ ai đang theo đuổi lĩnh vực thiết kế sản phẩm điện tử cá nhân.
