Hệ thống ngăn kéo treo tường Module cho linh kiện in 3D

Mô tả mô hình

Đây là hệ thống ngăn kéo module được thiết kế chủ yếu để đựng các linh kiện nhỏ và vật tư tiêu hao dùng cho máy in 3D.

Tôi tạo ra nó vì những món đồ nhỏ như đầu phun (nozzle), kim thông, ốc vít, linh kiện silicone, keo dán, dụng cụ và những mảnh thừa thường xuyên nằm rải rác khắp xưởng. Hệ thống này giúp mọi thứ được phân loại gọn gàng, dễ tìm và dễ lấy.

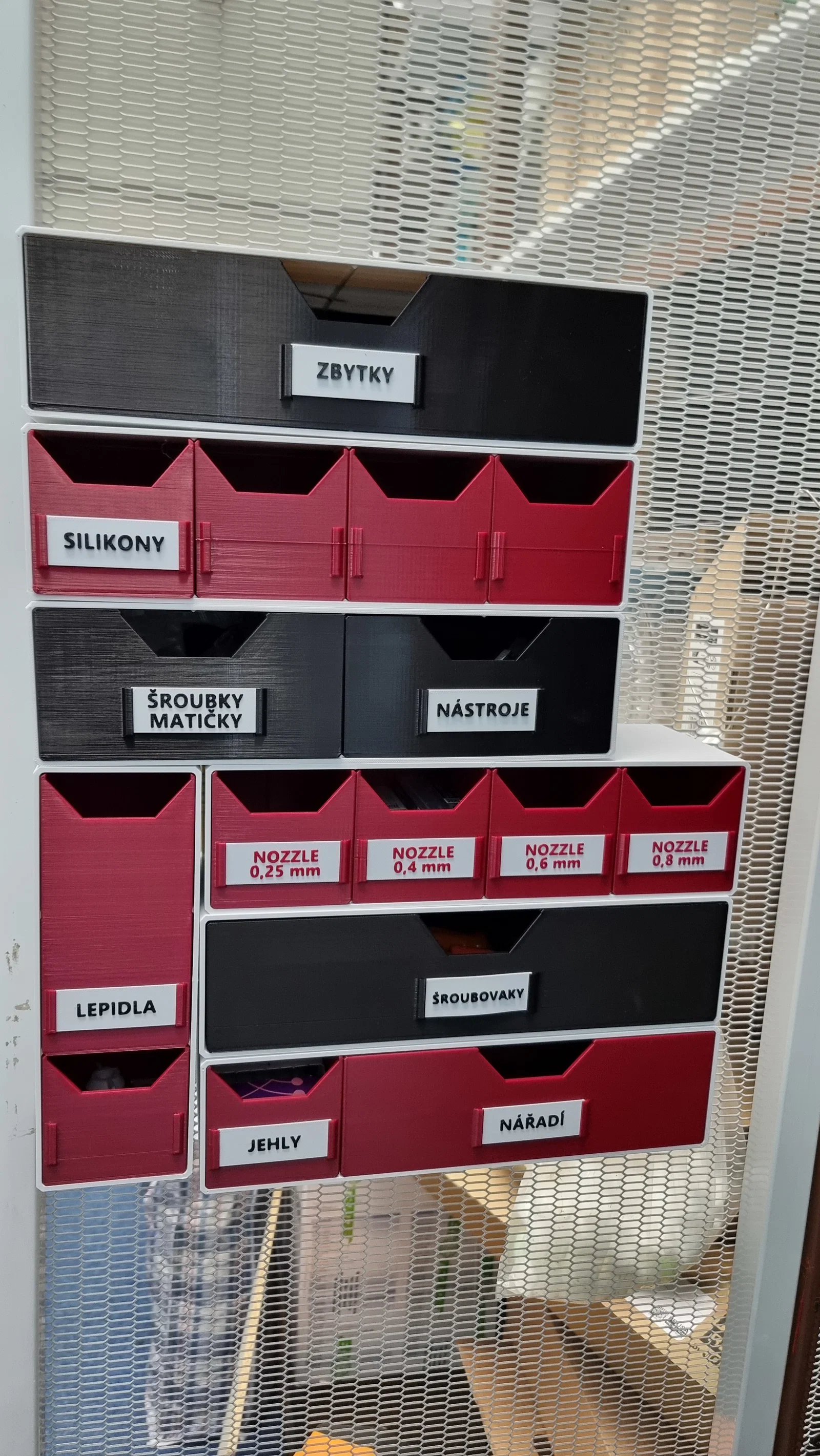

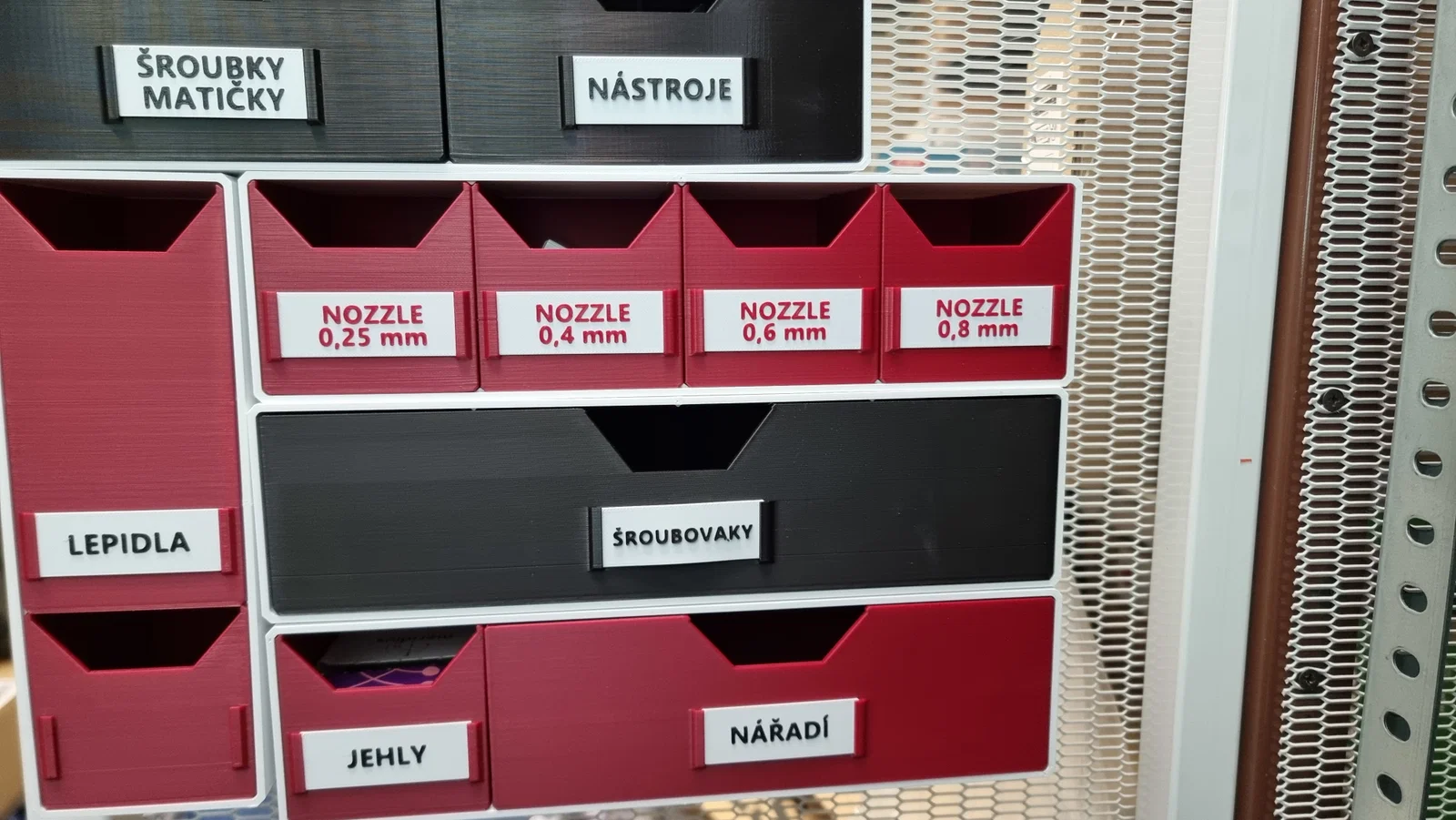

Hệ thống dựa trên các thanh ray gắn tường đơn giản. Các thanh ray có sẵn phiên bản 2 ngăn, 3 ngăn và 4 ngăn, và có thể gắn theo chiều ngang hoặc chiều dọc tùy vào không gian bạn có.

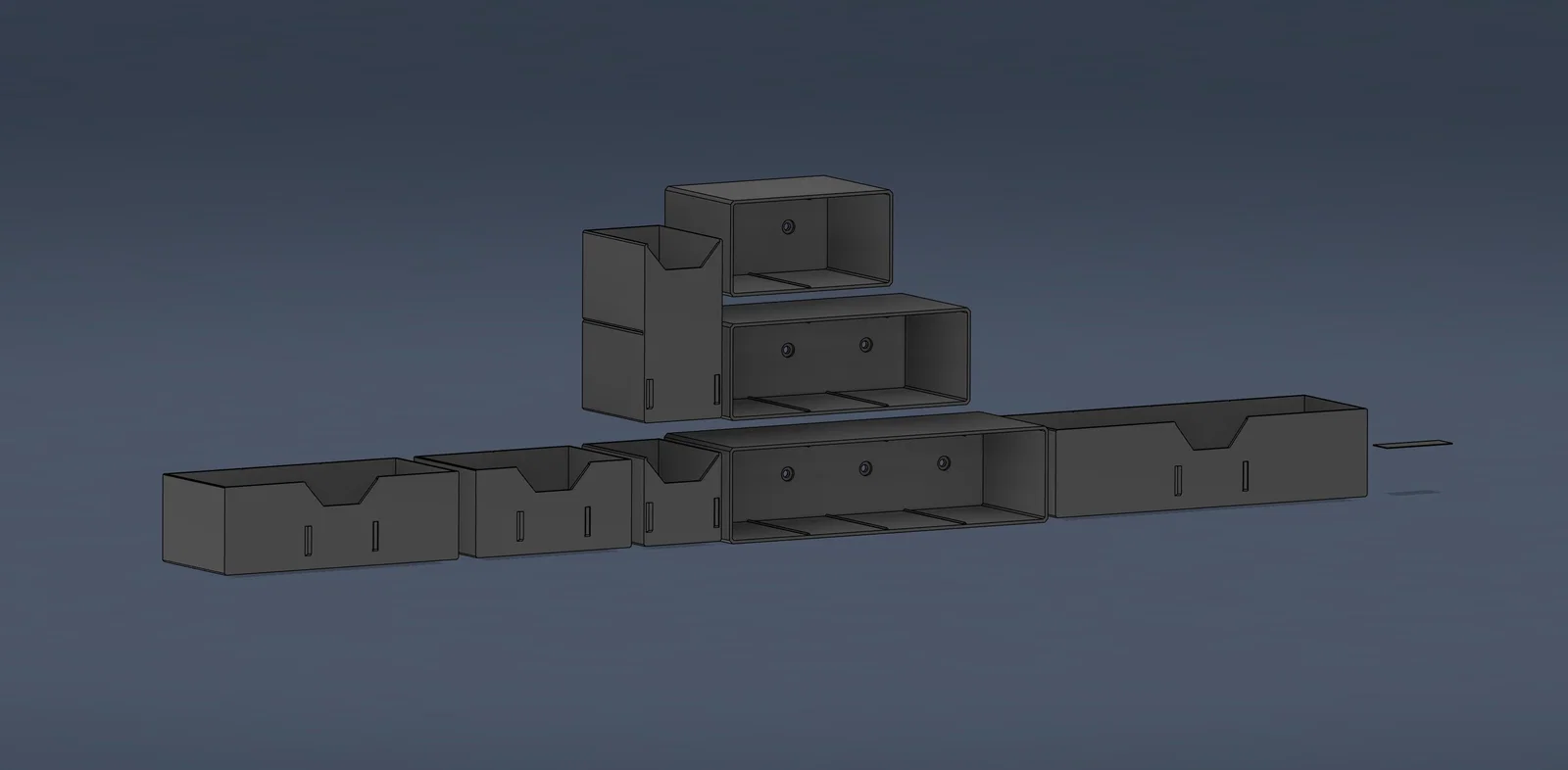

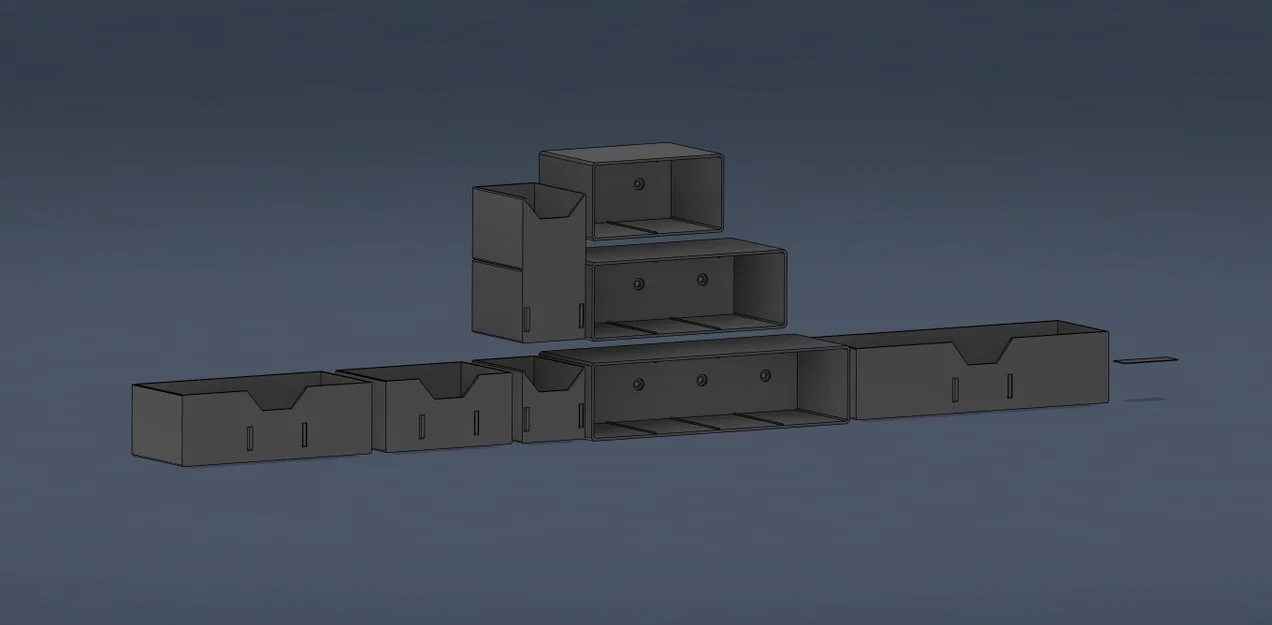

Các ngăn kéo có nhiều kích thước khác nhau:

• Ngăn 1 ô
• Ngăn 2 ô
• Ngăn 3 ô
• Ngăn 4 ô

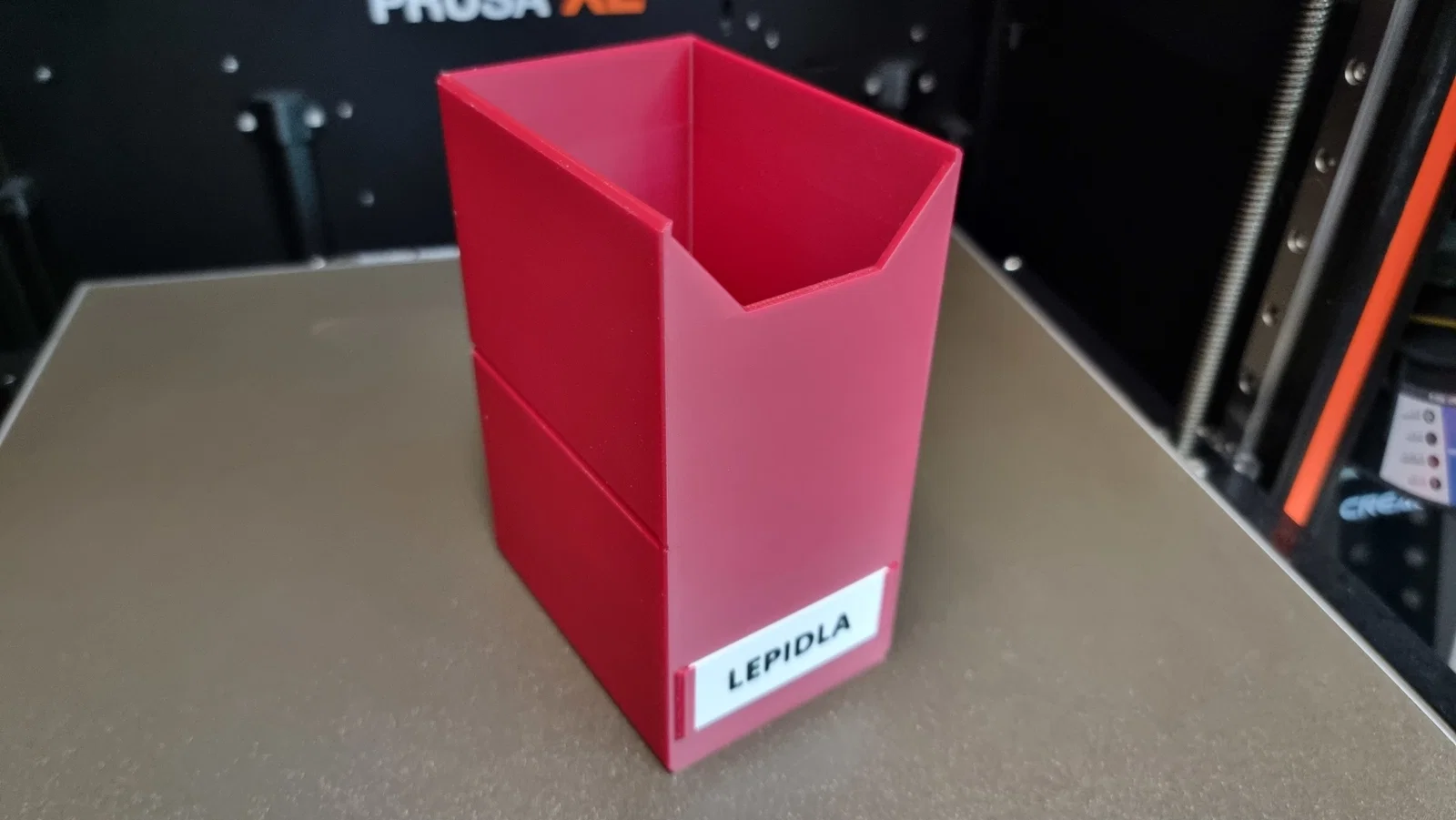

• Ngăn 2 ô dọc

Các ngăn 1 ô có thể dùng được cho cả chiều ngang và chiều dọc, giúp hệ thống linh hoạt hơn.

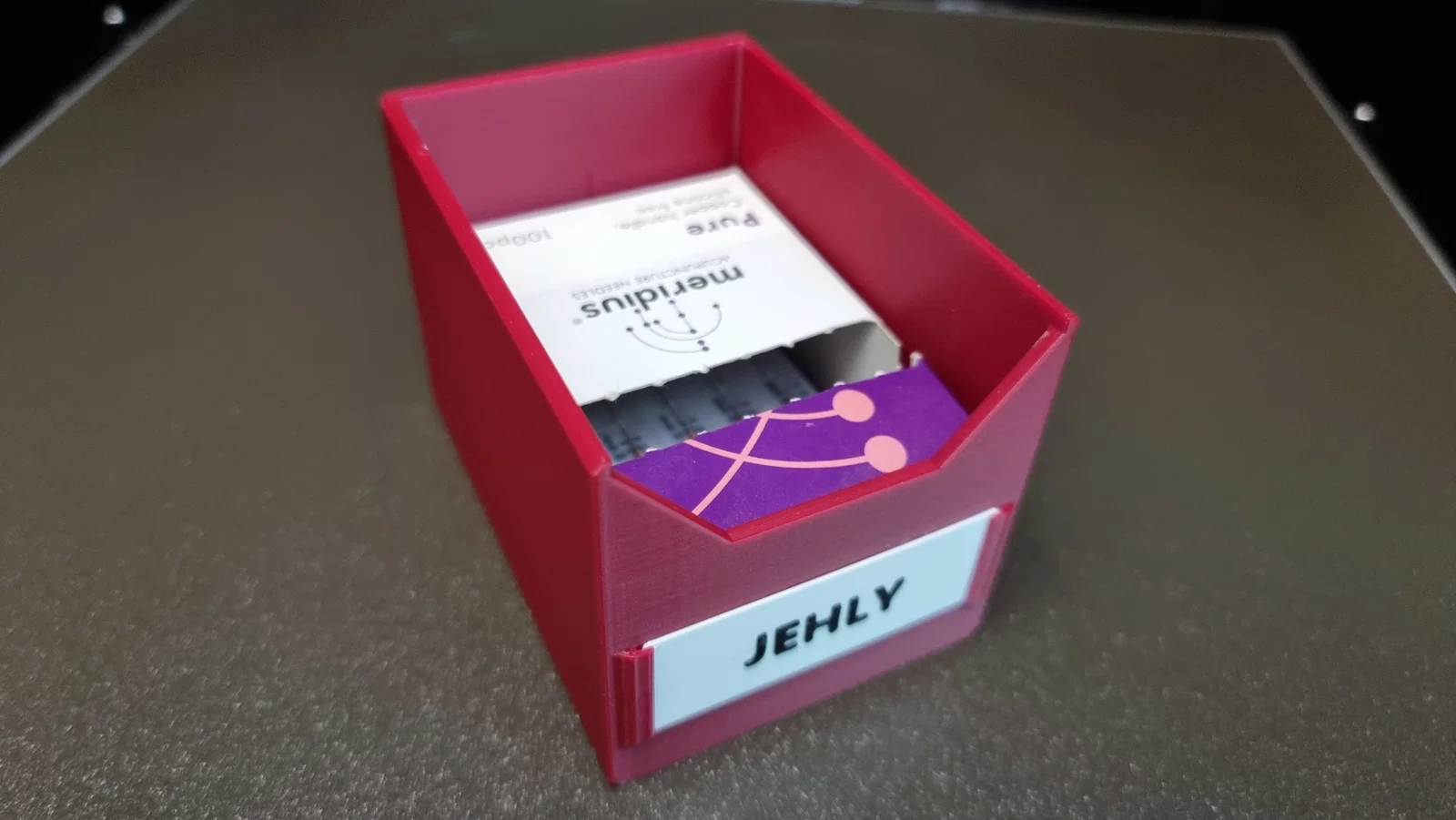

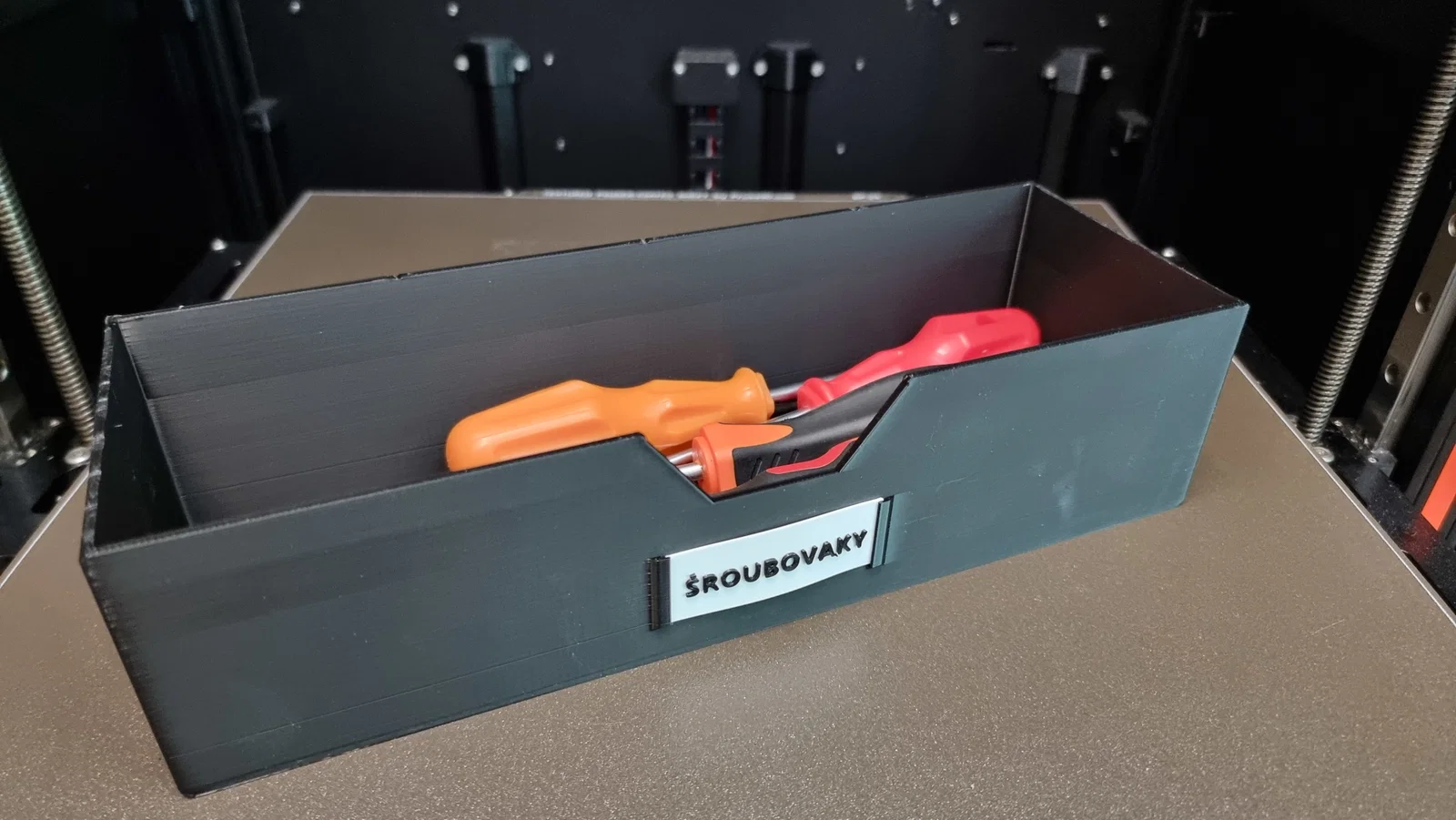

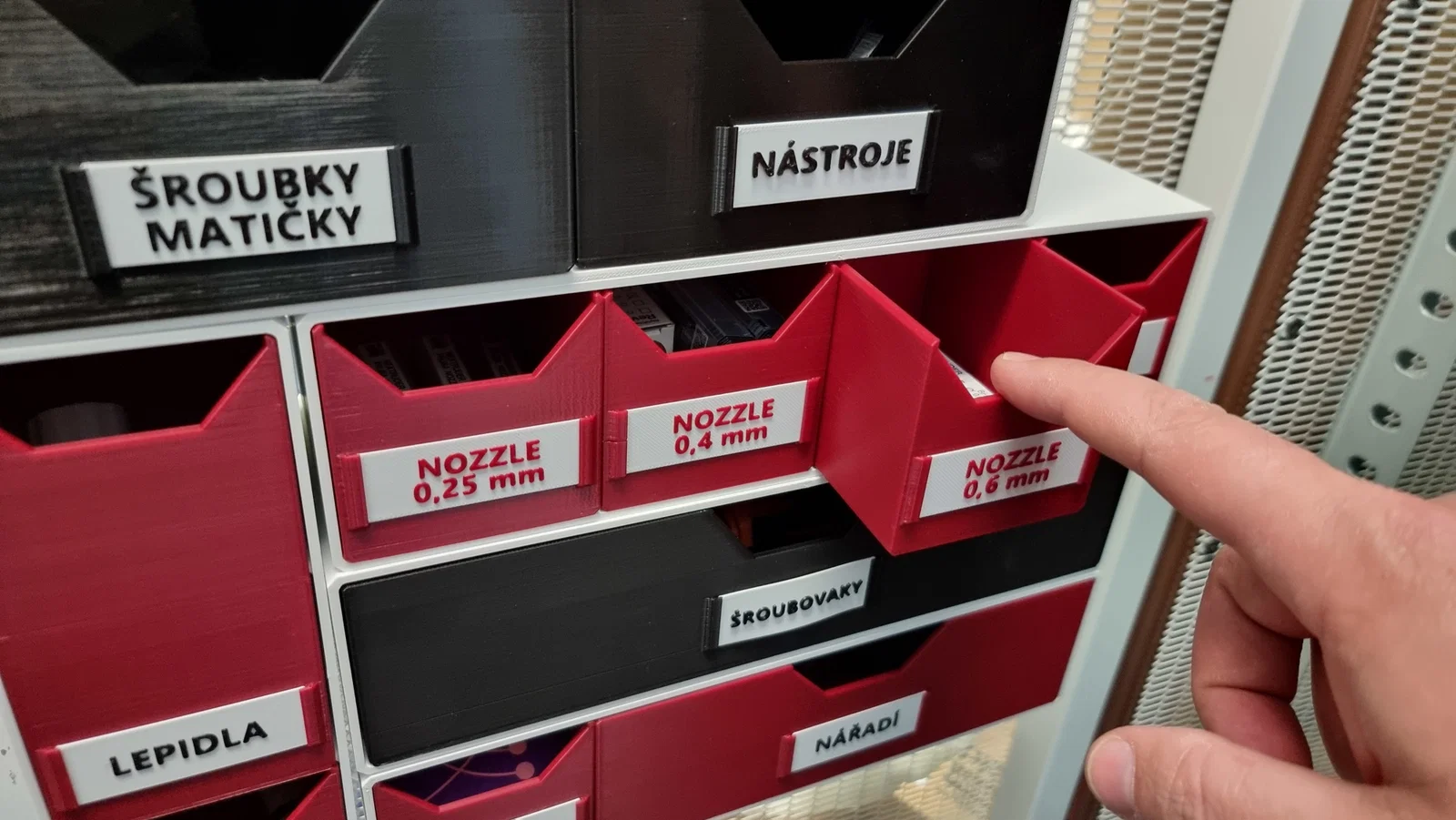

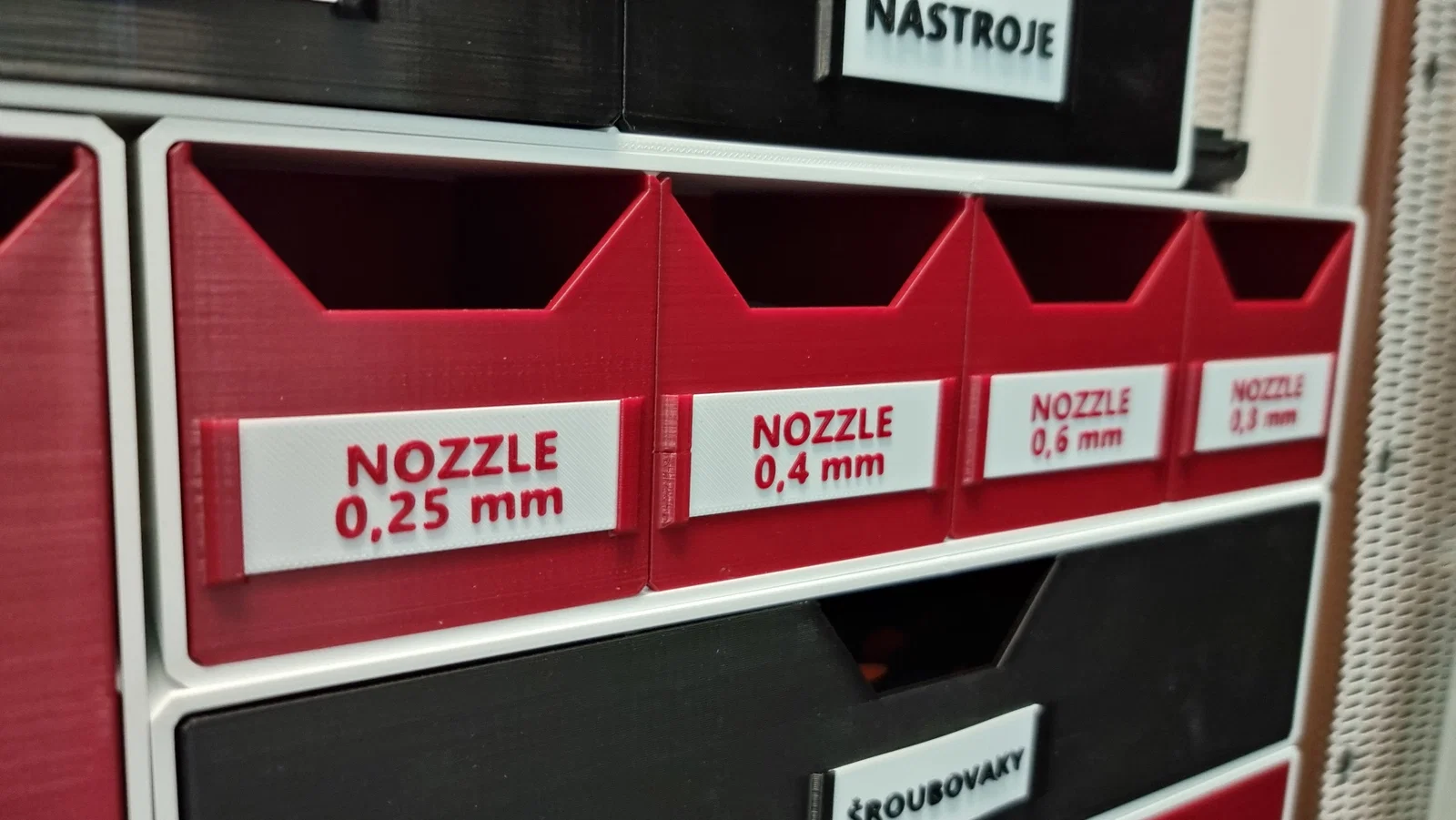

Mỗi ngăn kéo đều có phần khuyết phía trước để dễ dàng cầm và kéo ra. Mặt trước cũng có một khe giữ nhãn để bạn gắn bảng tên tùy ý.

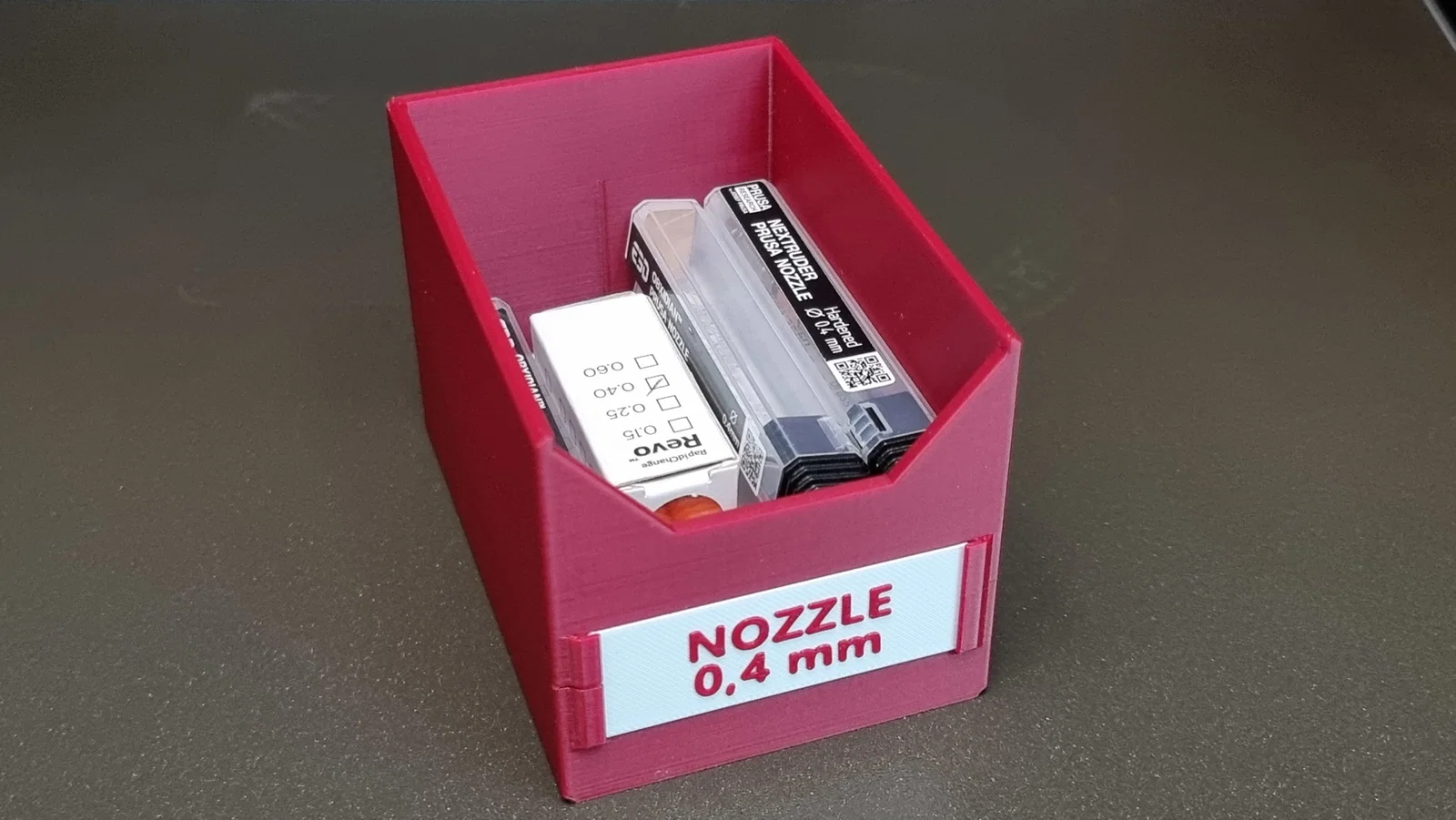

Kích thước ngăn kéo đầu tiên được thiết kế vừa khít với hộp đựng đầu phun Prusa gốc, nên nó rất tiện để lưu trữ đầu phun và các phụ kiện in 3D nhỏ tương tự.

Kích thước cơ bản

Kích thước lòng trong của một ngăn 1 ô:

61.8 × 60.2 × 85 mm (Cao × Rộng × Sâu)

Chiều rộng tối đa của thanh ray:

• Thanh 2 ô: 135.6 mm
• Thanh 3 ô: 201 mm
• Thanh 4 ô: 266.4 mm

Lưu ý rằng thanh 4 ô quá lớn so với các máy in nhỏ như Prusa MINI hoặc MK3/MK4, nhưng các phiên bản 2 và 3 ô thì hoàn toàn phù hợp với bàn in nhỏ hơn.

Các thanh ray bao gồm các lỗ bắt vít 5.5 mm nằm phía sau ngăn kéo. Các lỗ này được thiết kế cho loại ốc vít đầu bằng.

Hướng dẫn in

Toàn bộ hệ thống được in bằng PLA, chất liệu này rất phù hợp cho kiểu kệ lưu trữ như thế này.

Tất cả các thanh ray và ngăn kéo được thiết kế cho đầu phun 0.4 mm và 3 đường viền (perimeters) — ngoại trừ phần nhãn dán sẽ được mô tả riêng bên dưới.

Điều này rất quan trọng vì tường của ngăn được thiết kế dày 2.4 mm, giúp in ra bề mặt đặc chắc chắn với 3 đường viền mỗi bên. Nếu bạn chỉ dùng 2 đường viền, phần mềm cắt (slicer) có thể tự chèn thêm phần lấp đầy (infill) vào bên trong tường.

Phần lớn các chi tiết của tôi được in với chiều cao lớp in 0.2 mm, nhưng tôi cũng đã in thử ở 0.25 mm và cả hai đều cho kết quả tốt.

Thiết lập khuyến nghị:

• Chất liệu: PLA
• Đầu phun: 0.4 mm
• Chiều cao lớp in: 0.2 mm hoặc 0.25 mm
• Đường viền (Perimeters): 3
• Lấp đầy (Infill): mặc định là ổn
• Hỗ trợ (Supports): không cần
• Brim: không cần

Các thanh ray nên được in với mặt đáy hướng xuống dưới.

Tôi chưa thử nghiệm với đầu phun 0.6 mm trở lên. Nếu bạn dùng đầu phun lớn hơn và thấy ngăn kéo bị kẹt hoặc ma sát khi trượt vào ray, hãy dùng dụng cụ gọt bavia (deburring tool) để xử lý nhẹ các góc ngăn kéo là sẽ trơn tru ngay.

Nhãn dán

Để nhãn vừa vặn, kích thước chuẩn là 55 × 20 mm.

Độ dày tối thiểu là 0.4 mm, nhưng tôi khuyên nên là 0.6 mm vì nhãn mỏng hơn có thể dễ bị rơi ra.

Có ba cách để bạn tạo nhãn:

Dùng nhãn giấy truyền thống

Sử dụng giấy cứng hoặc bìa, lý tưởng nhất là khoảng 300 g/m². Danh thiếp thường có độ dày gần tương đương.

Cắt một mảnh giấy 55 × 20 mm rồi viết lên đó bằng bút mực hoặc bút chì. Cách này đơn giản, nhanh chóng mà lại cực kỳ hiệu quả.

Sử dụng mô hình nhãn trống

Một tệp nhãn trống đã được bao gồm trong bộ file in.

Bạn có thể thêm chữ của riêng mình trực tiếp trong PrusaSlicer, như hướng dẫn từ bước 3 dưới đây.

Tạo nhãn riêng trong PrusaSlicer

1. Mở một bàn in trống. Chuột phải vào bàn in, chọn Add Shape, và chọn Box.

2. Ở bảng Object manipulation góc dưới bên phải, mở khóa kích thước để chỉnh từng thông số. Thiết lập:

• X = 55 mm
• Y = 20 mm
• Z = 0.6 mm

Mẹo: Nếu bạn muốn thay đổi hoặc di chuyển nhãn thường xuyên, có thể dùng Z = 0.4 mm. Chỉ cần lưu ý là nhãn mỏng hơn đôi khi có thể bị rơi ra khi bạn cầm ngăn kéo.

3. Chuột phải vào nhãn và chọn Add Modifier → Text.

4. Trong cài đặt Emboss, thiết lập Operation thành Join. Tôi cũng khuyên nên chỉnh Depth từ 1 mm xuống còn khoảng 0.4 mm, giúp bạn có 2 lớp in cho chữ.

5. Nếu bạn muốn nhãn hai dòng, mở phần Advanced và giảm giá trị Line gap để các dòng chữ gần nhau hơn.

Vậy là xong.

Tất nhiên bạn có thể thử nghiệm với font chữ, kích cỡ chữ và các thiết lập khác. Tôi thường dùng 1 đường viền cho phần nhãn.

Chỉ cần nhớ chừa ra 2.5 mm không gian trống ở hai bên trái và phải của nhãn, vì đây là vị trí ngăn kéo giữ nhãn tại chỗ. Nghĩa là chiều rộng tối đa của chữ nên là 50 mm.

Nếu bạn in nhãn hai màu, đừng quên thiết lập thay đổi màu nhựa từ lớp thứ 4, giả sử bạn đang dùng nhãn trống 0.6 mm.

_Nhãn dày 0.6 mm bám rất chắc, nhưng không thể lắp từ trên xuống được. Hãy lắp một cạnh vào trước, uốn nhẹ nhãn rồi trượt cạnh còn lại vào. PLA chịu được thao tác này dễ dàng. ;-)

Dù bản in của bạn có ra sao, tôi cũng rất vui được thấy kết quả — hãy chia sẻ phản hồi hoặc đăng Add make. Nếu bạn muốn tùy chỉnh hoặc cải thiện mô hình, tôi cũng đã đính kèm dự án Fusion 360 gốc và file STEP để bạn sử dụng._
