Vỏ hộp SK150S dùng cho pin Makita

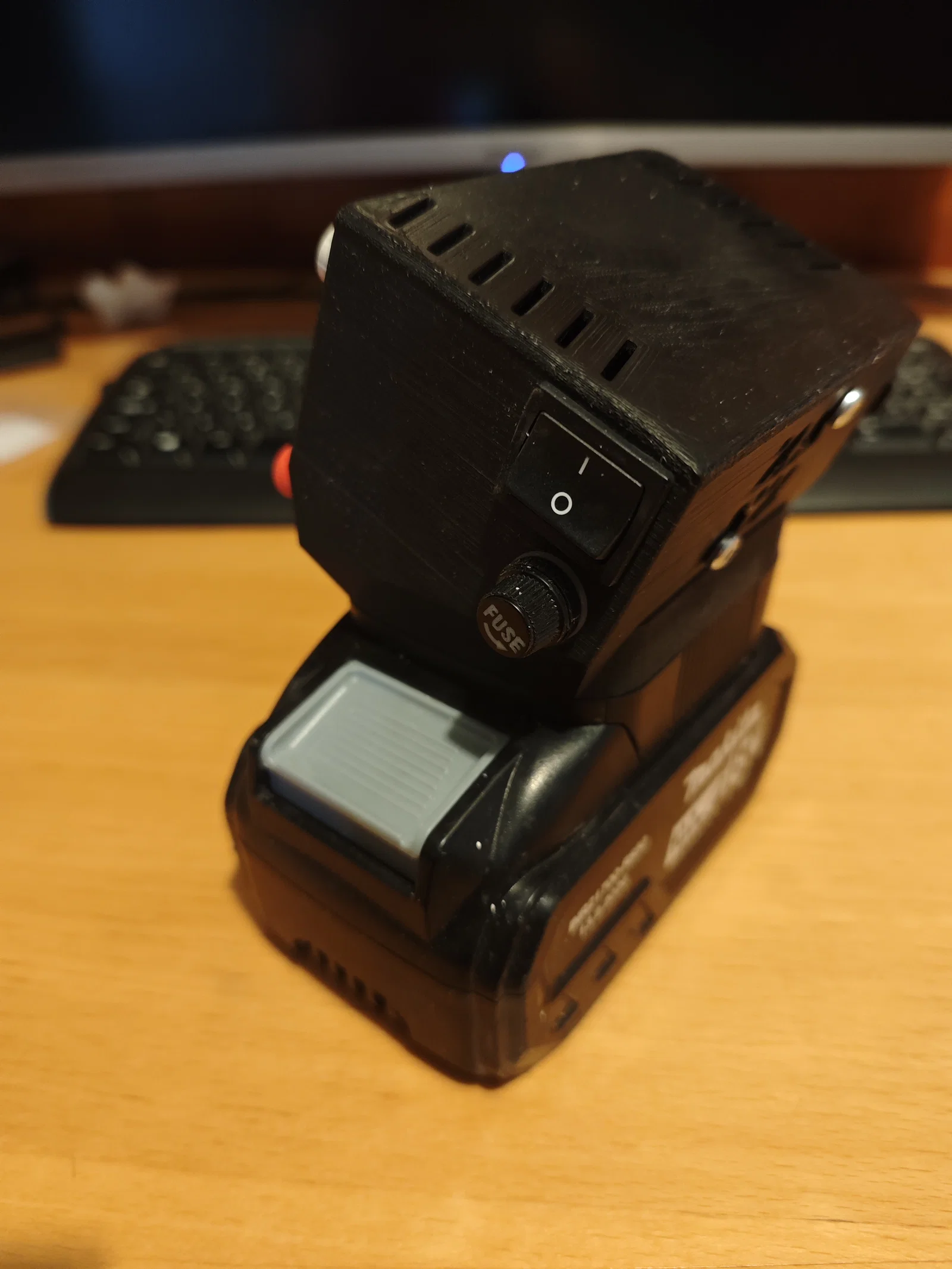

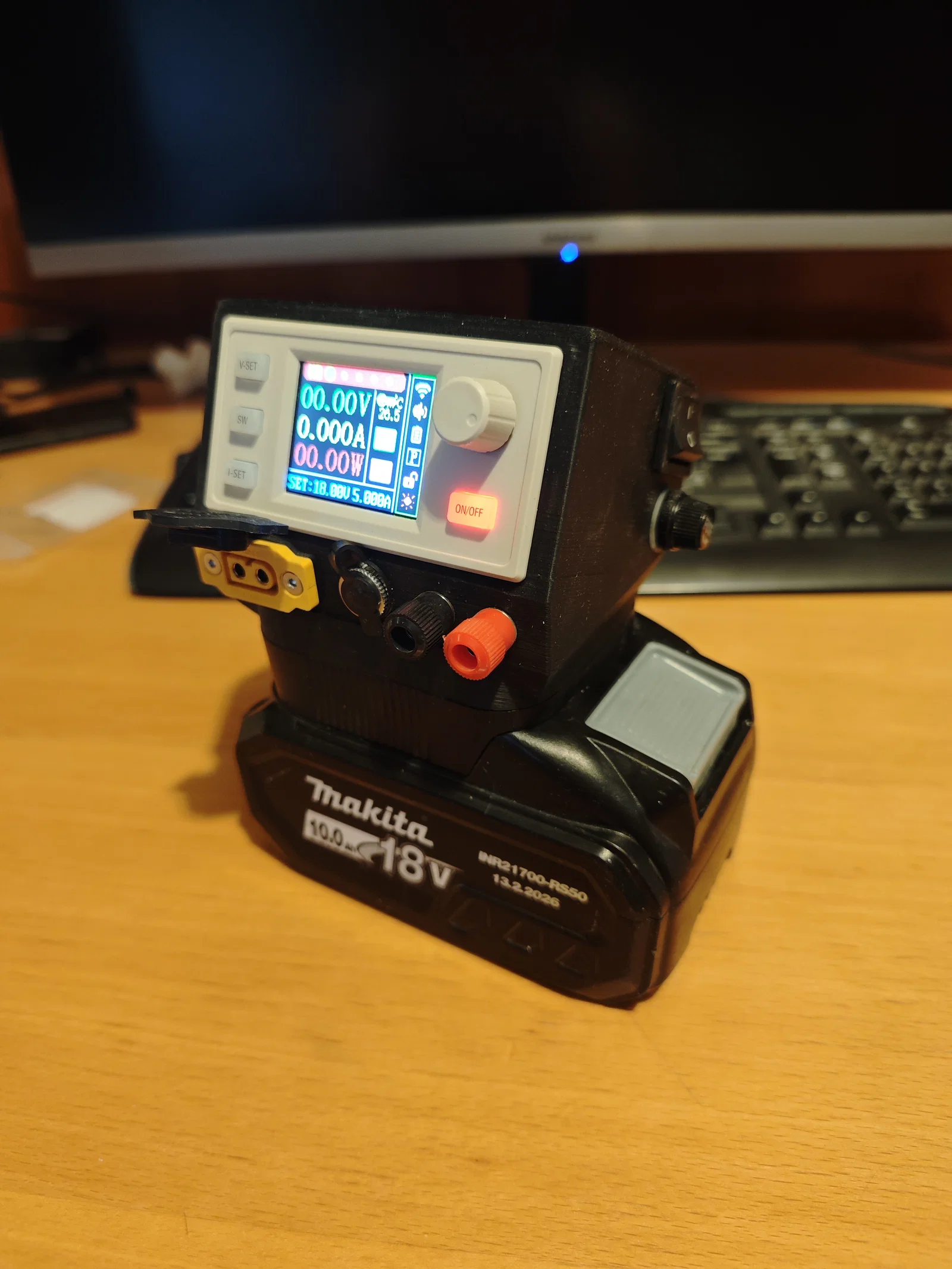

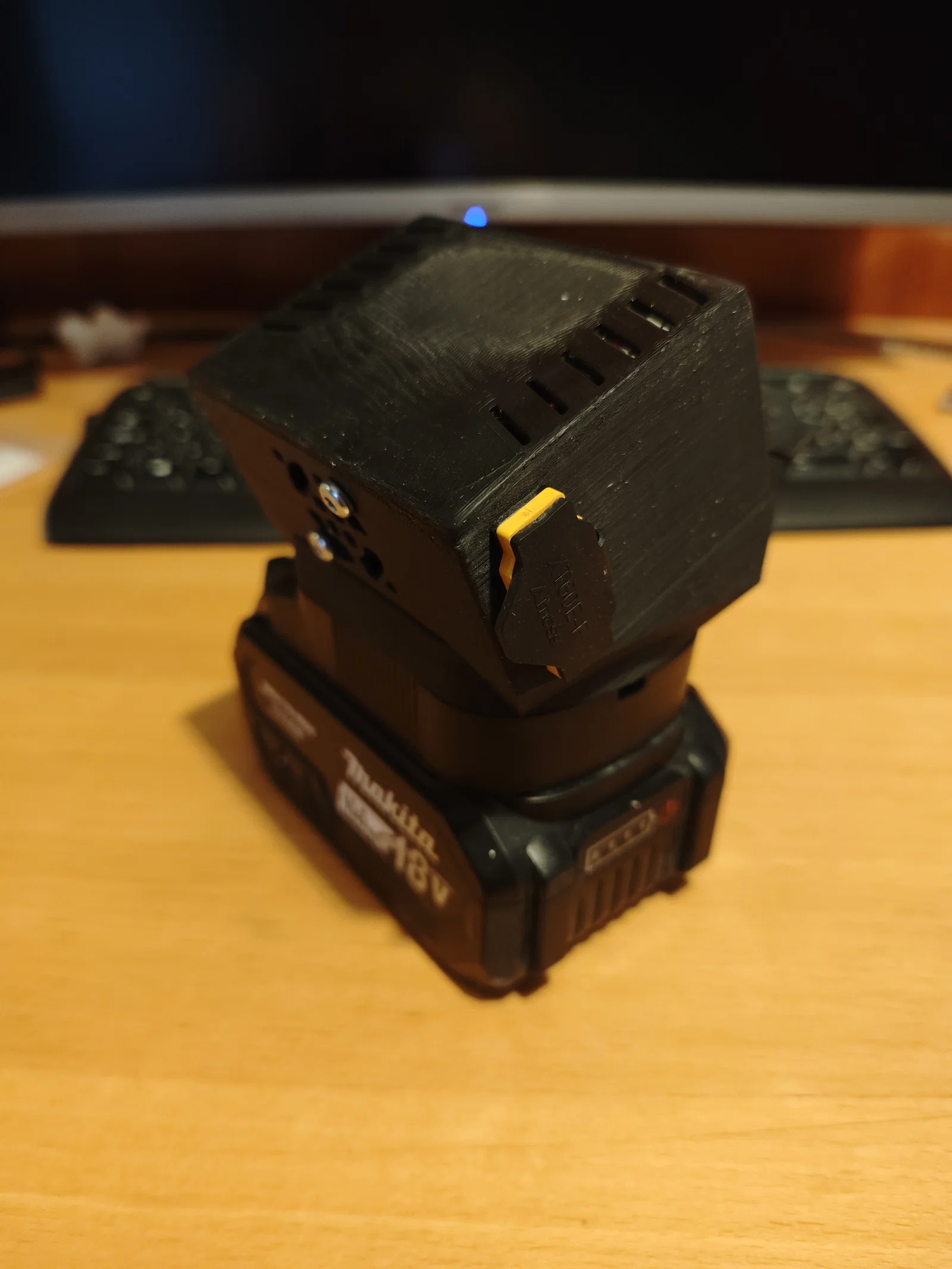

Tôi cần một bộ nguồn (PSU) có thể điều chỉnh điện áp cho pin Makita, nhưng thấy các mẫu trên này không ưng ý nên quyết định tự thiết kế một cái cho riêng mình. Tôi chọn dùng SK150S mua từ AliExpress vì nó có cả tính năng hạ áp (step-down) và tăng áp (boost), dòng điện lại rất khỏe. Tôi thiết kế vỏ hộp để cấp nguồn mặc định qua pin Makita, đồng thời lắp thêm công tắc KCD1 để ngắt pin khi cần. Ngoài ra, tôi còn có cổng XT60 bên hông để dùng nguồn ngoài cho các ứng dụng lâu dài, tránh làm cạn kiệt pin Makita. Tôi có lắp thêm quạt 30mm để làm mát. Riêng phần đế pin Makita, tôi mua loại làm sẵn trên AliExpress rồi bắt vít vào vỏ in, dùng kiểu này bền và ổn định hơn hẳn tự in đế. Đi dây điện bằng dây silicone mềm sẽ dễ thao tác hơn nhiều.

BOM (Danh sách linh kiện): 1x Công tắc KCD1-6-201 1x Mạch SK150S 1x Quạt 30mm 2x Giắc cắm XT60 1x Giắc DC 5.5x2.1 2x Giắc cắm bắp chuối cho dây đồng hồ đo 1x Đế gắn pin Makita (mua từ AliExpress) 1x Hộp cầu chì 5x20mm
