Thước Trượt Đo Lường Hệ Mét Chính Xác - Lấy Cảm Hứng Từ Metrolog

Tổng quan

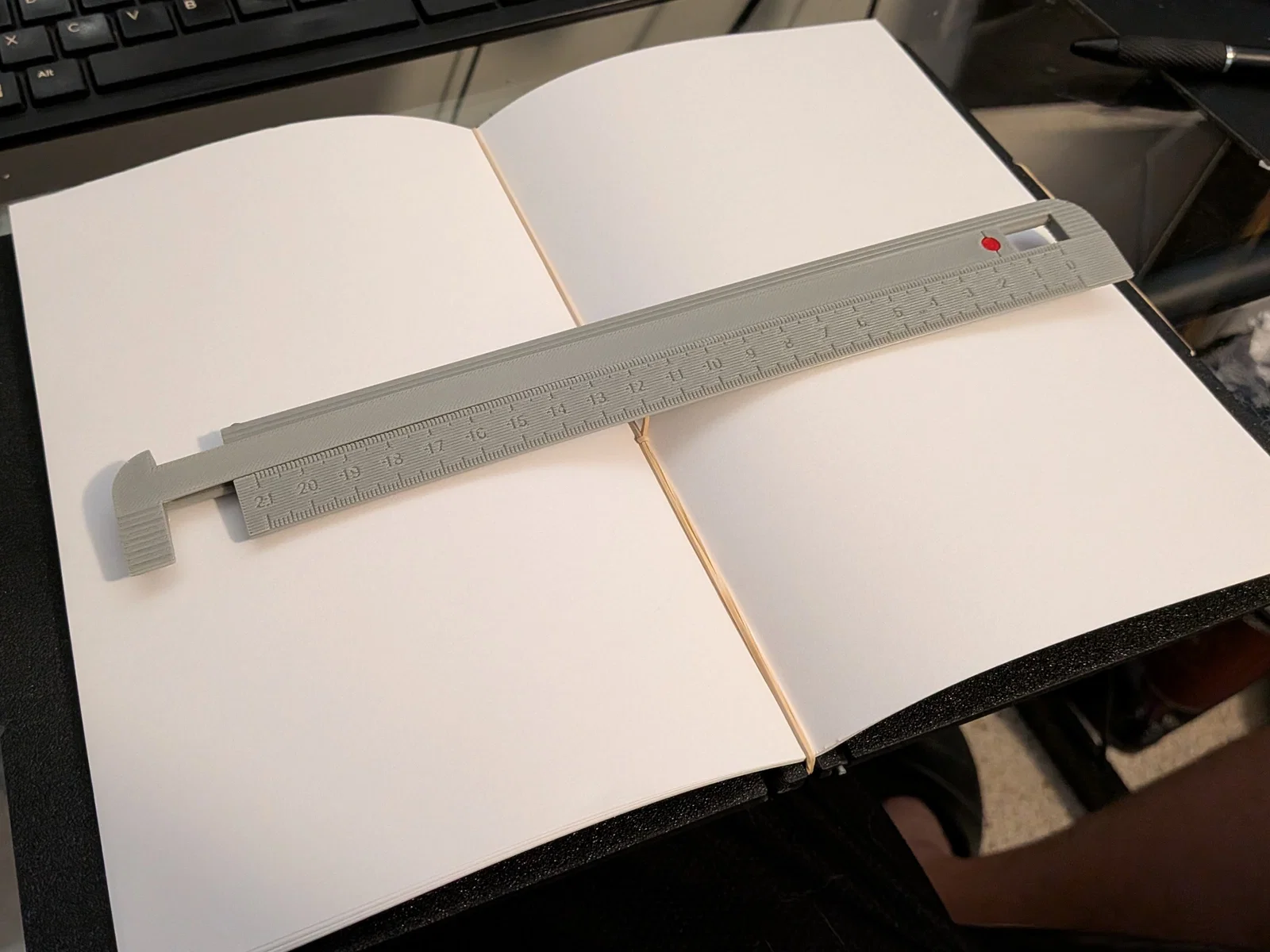

Dự án này là một chiếc thước trượt tối giản, đầy đủ chức năng, được thiết kế để đo đạc nhanh chóng và mang lại cảm giác cầm nắm cực kỳ ưng ý. Thiết kế tập trung vào thang đo mét rõ ràng, mang đến sự chính xác trong một kiểu dáng nhỏ gọn. Dù lấy cảm hứng từ chiếc thước Metrolog cao cấp của Craighill, phiên bản này đã được tối ưu hóa cho in 3D và có thang đo chỉ tính bằng milimet dành cho những ai thích làm việc hoàn toàn theo hệ mét.

Đặc điểm nổi bật

• Độ chính xác hệ mét: Các vạch chia milimet được đánh dấu rõ ràng giúp đo đạc các chi tiết nhỏ một cách chính xác.

• Cơ chế trượt êm ái: Được thiết kế với dung sai chặt chẽ để đảm bảo thước trượt mượt mà nhưng vẫn có độ khít cần thiết.

• Phong cách tối giản: Kiểu dáng mỏng nhẹ, dễ dàng bỏ túi, để trong hộp bút hoặc ngăn kéo bàn làm việc.

Thiết lập in khuyến nghị

• Chiều cao lớp in (Layer Height): 0.16mm hoặc 0.20mm (khuyên dùng để chữ và vạch chia hiện rõ nét).

• Độ phủ (Infill): 15–20% (Grid hoặc Gyroid).

• Vật liệu: PLA hoặc PETG.

• Hướng in: Đặt phẳng trên bàn in để đạt độ chính xác cao nhất cho thang đo.

• Đổi màu: Để có kết quả tốt nhất, bạn nên thực hiện đổi màu nhựa tại phần thanh trượt để vòng chỉ báo trên thước nổi bật hơn.

Hướng dẫn lắp ráp

Thiết kế này áp dụng phương pháp "không cần ốc vít" để giữ bộ phận trượt cố định:

1. Trượt phần lõi thước vào bên trong khung chính.

2. Chèn chốt nhựa: Sau khi đã đặt thanh trượt vào vị trí, hãy chèn một đoạn dây nhựa filament 1.75mm nhỏ vào lỗ ở phía trên cùng.

3. Cắt tỉa phần dây nhựa thừa cho bằng với thân thước. Chốt này đóng vai trò như một điểm chặn cố định để thước không bị tuột ra ngoài khi sử dụng.

4. Nếu cần, bạn có thể chấm thêm một chút keo dán sắt hoặc hơ nóng đầu sợi filament để cố định vĩnh viễn, tránh việc chốt bị rơi ra theo thời gian.
