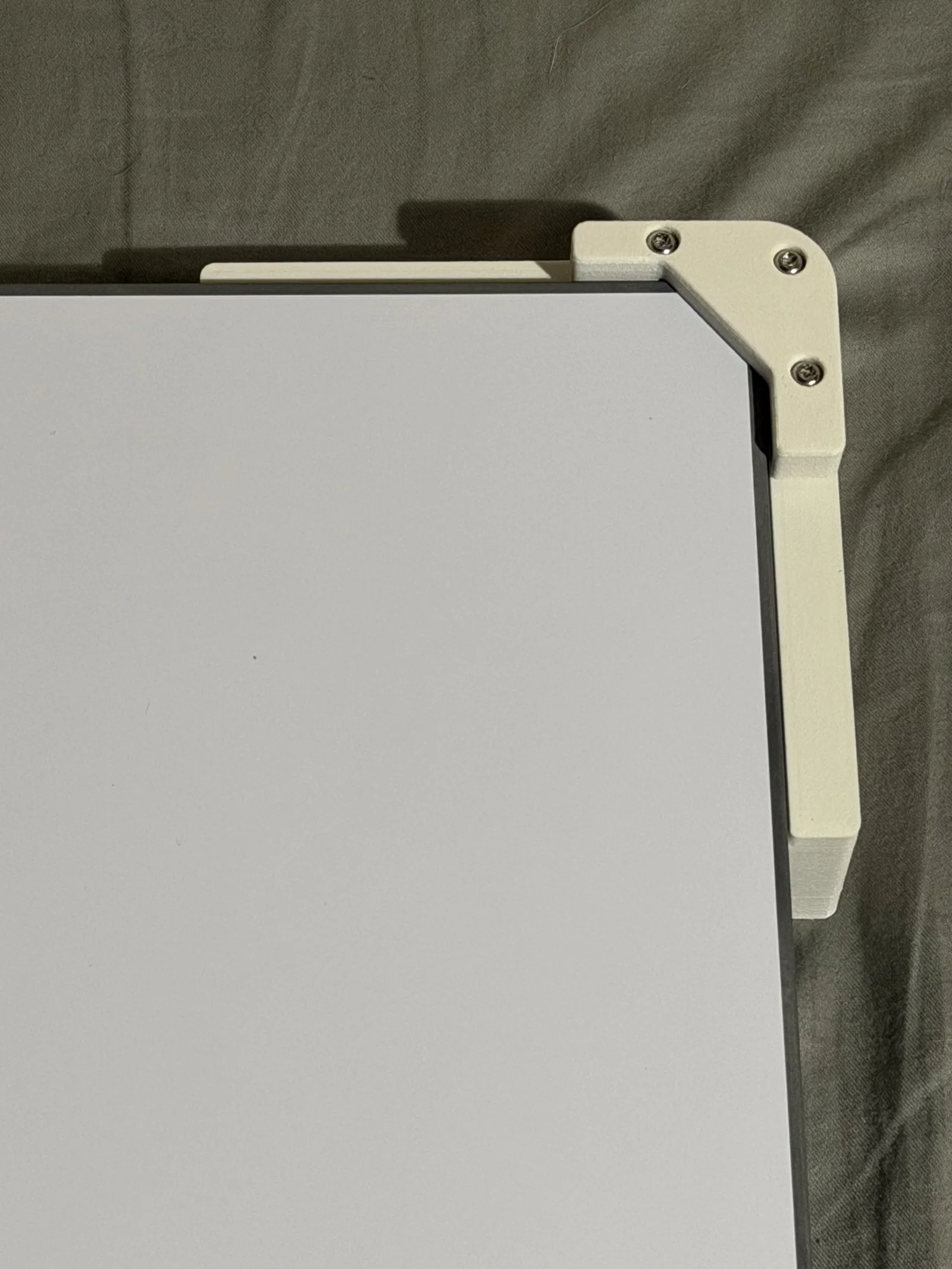

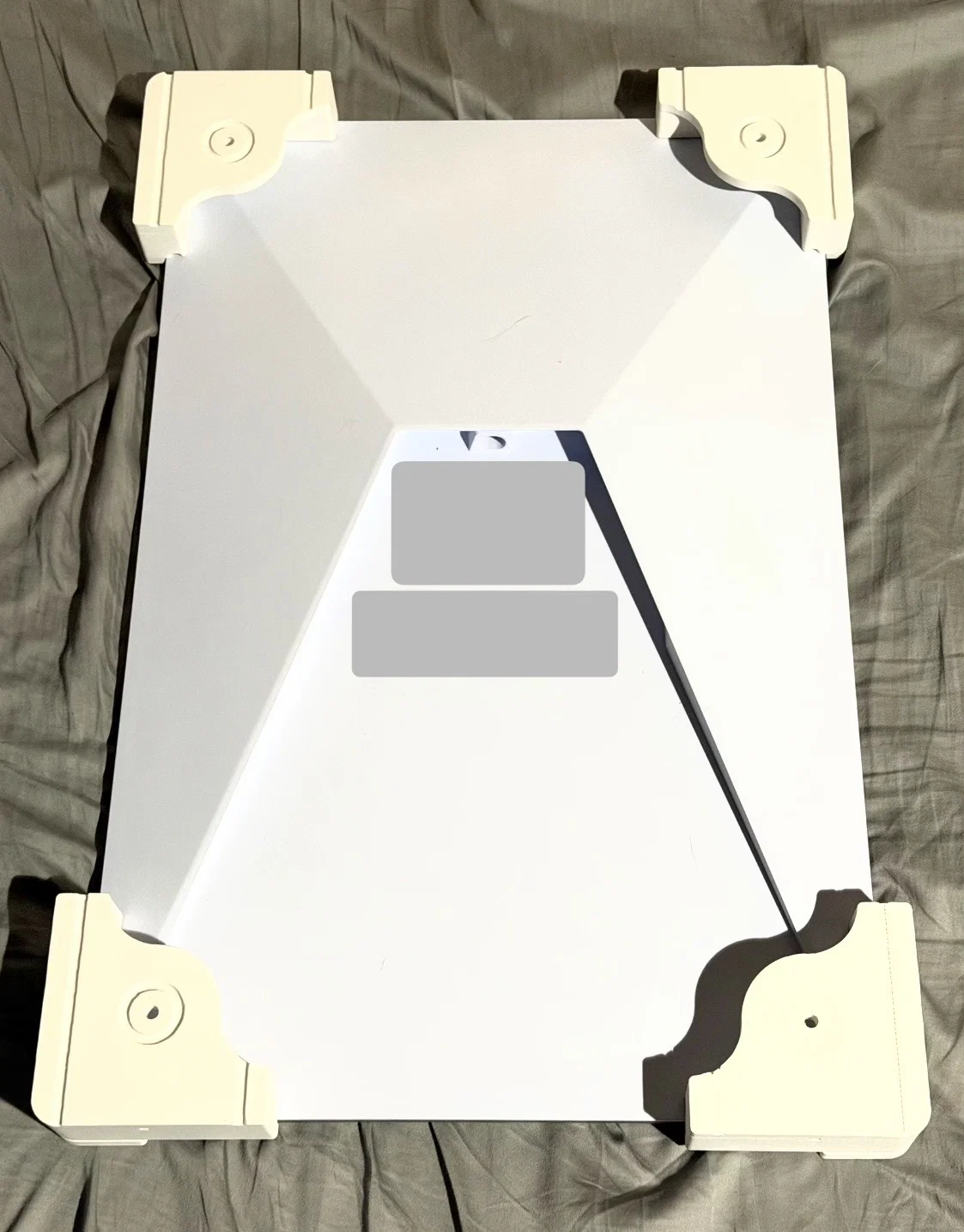

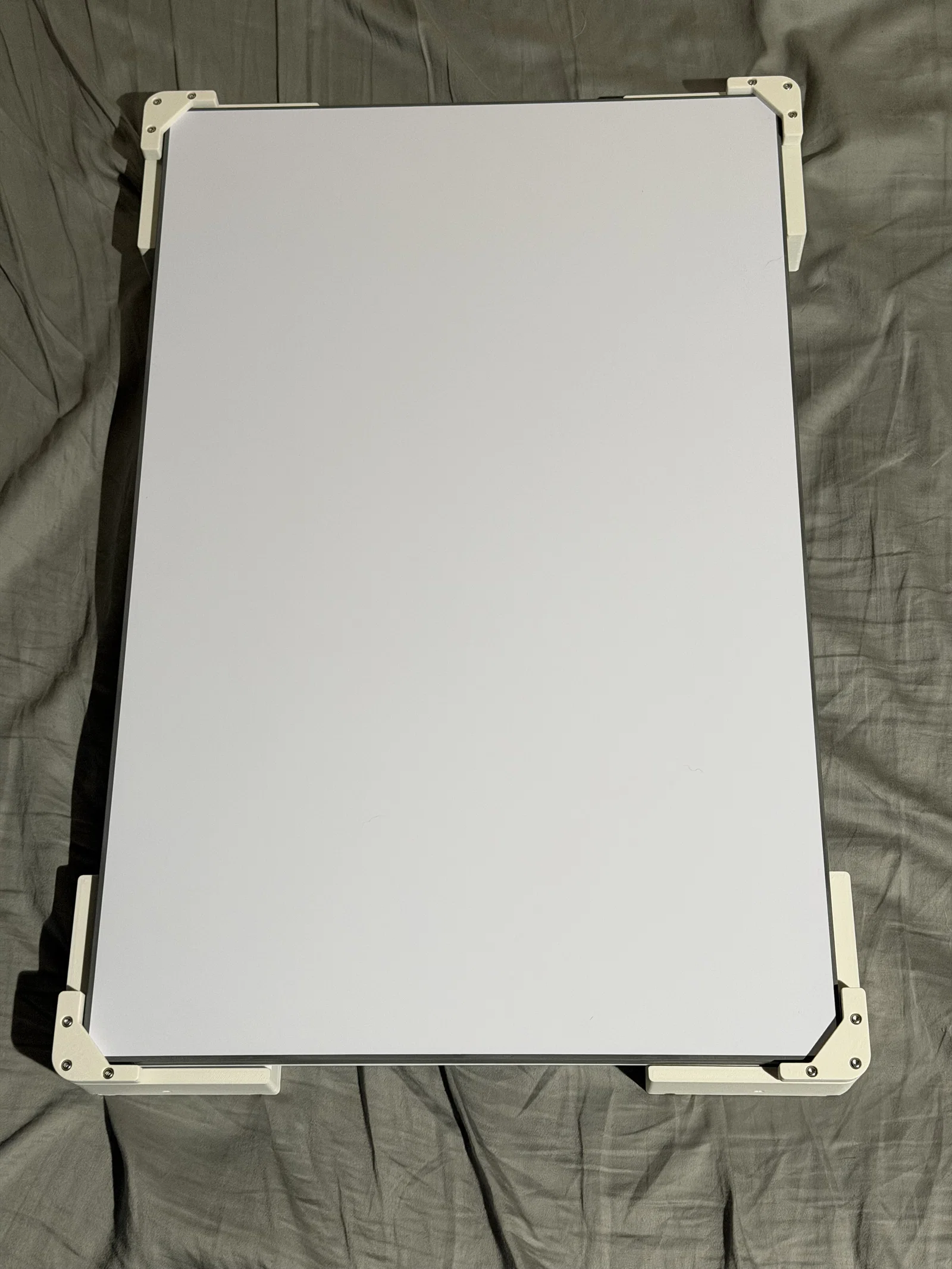

Giá đỡ ăng-ten Starlink Standard 4 - CCD v-16

Starlink Standard 4 Dish Mount - CCD v-16 (Thiết kế CAD Case phiên bản 16)

Dành cho mái bằng.

Tôi sẽ lắp cái này trên mái chuồng gà nhà mình, hướng về phía Bắc. Đây là loại mái bằng được nâng góc lên khoảng 16 độ.

Mái nhà tôi hiện tại là ván ép OSB. Tôi dự định sẽ sơn phủ một lớp keo chống thấm cao su, đợi khô rồi mới lắp ăng-ten Starlink lên.

Thiết kế này cũng có thể dùng cho xe RV hoặc xe kéo như một giá đỡ dạng phẳng.

Đây là thiết kế của riêng tôi. Tôi đã tải mô hình CAD miễn phí từ trang web của Starlink, sau đó xây dựng phần giá đỡ dựa trên nó.

https://starlink.com/specifications

Đây là phần giá đỡ của tôi trên phần mềm CAD. Tôi sử dụng phần mềm Plasticity.

https://www.plasticity.xyz/

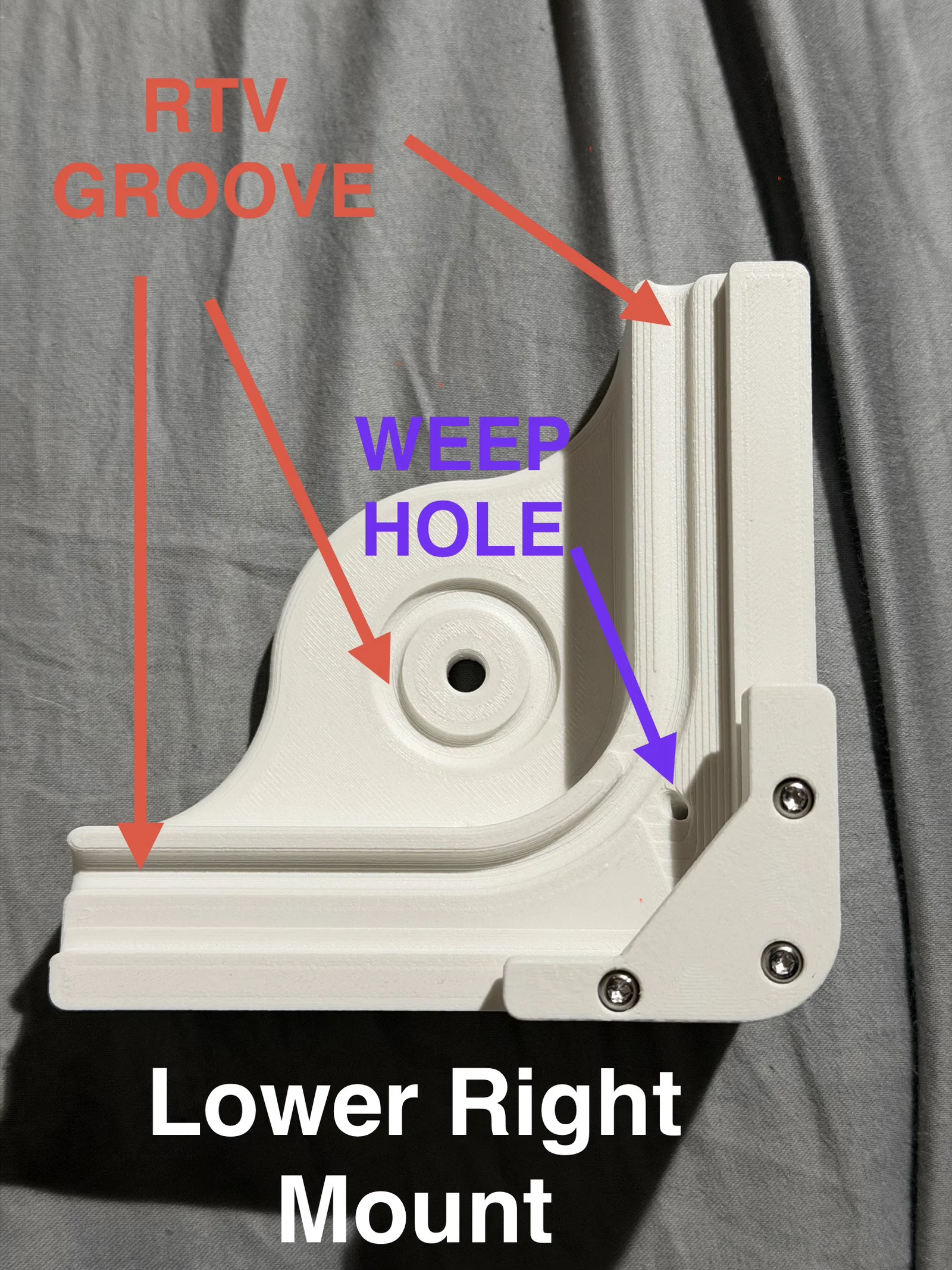

Tôi thậm chí còn thiết kế thêm các rãnh RTV ở cả mặt dưới và mặt trên của giá đỡ. Rãnh RTV ở mặt trên giúp cho mặt sau của ăng-ten có một lớp đệm êm ái. Rãnh tròn phía trên dùng để làm kín với vòng đệm SS Fender.

Tôi cũng thiết kế hai lỗ thoát nước ở phần chân đế bên dưới (phía dưới bên trái và bên phải) để nước không bị ứ đọng.

Danh sách vật liệu - (Những thứ tôi đã dùng)

Amazon

Siraya Tech Fibreheart ASA-GF - (Tôi dùng chưa tới 1kg)

https://www.amazon.com/dp/B0DDRXXGBJ?ref_=cm_sw_r_cp_ud_dp_MMH01YM8PRF720M0EA65

Keo dán giấy Elmer's Disappearing Purple - (Dùng chưa hết 1 thanh)

https://www.amazon.com/dp/B00143SNPG?ref_=cm_sw_r_cp_ud_dp_FBMJG160B7G01PTZF3EA_1

Tôi dùng khá nhiều keo dán giấy để hạn chế tối đa tình trạng cong vênh khi in.

McMaster Carr

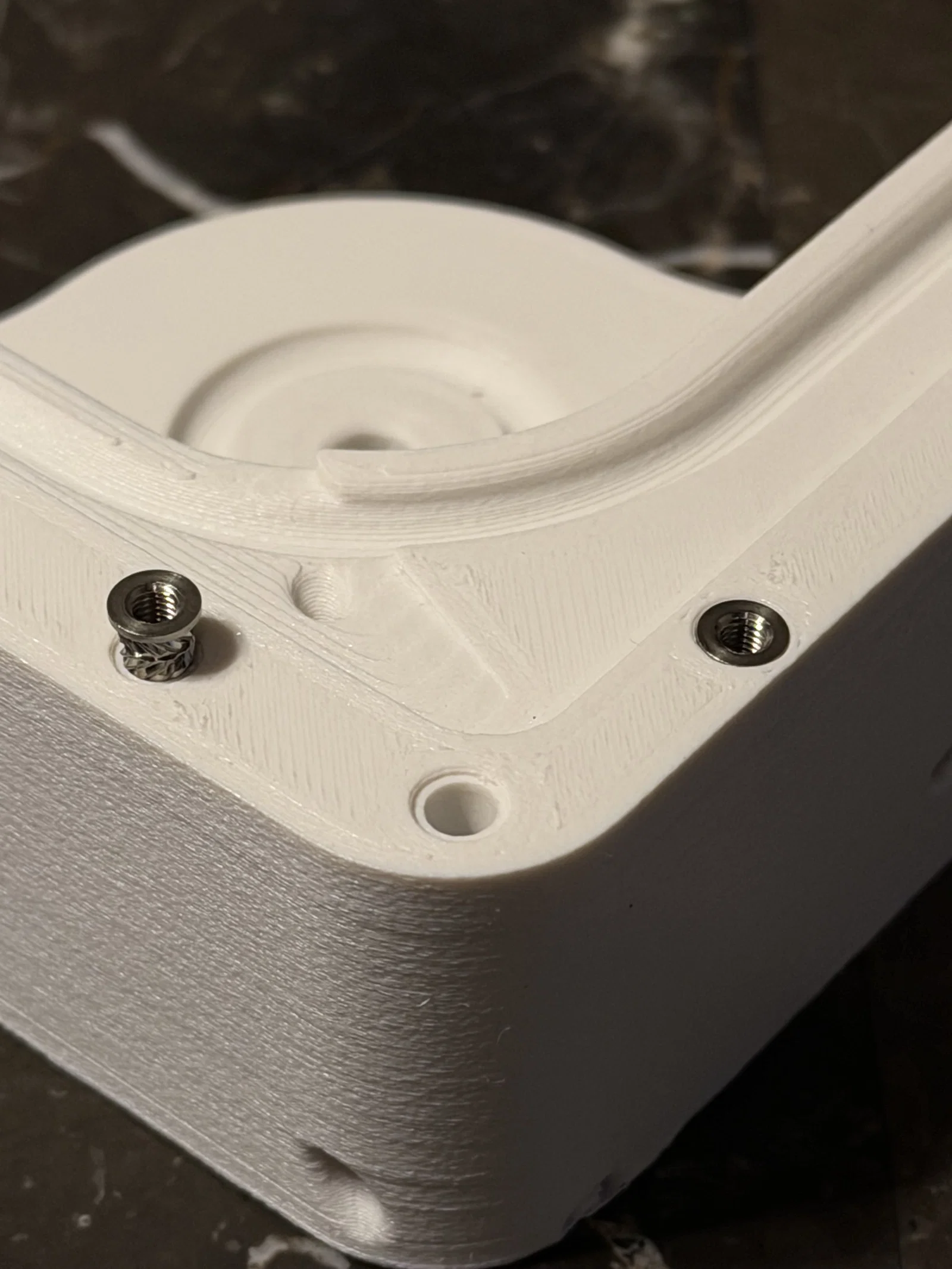

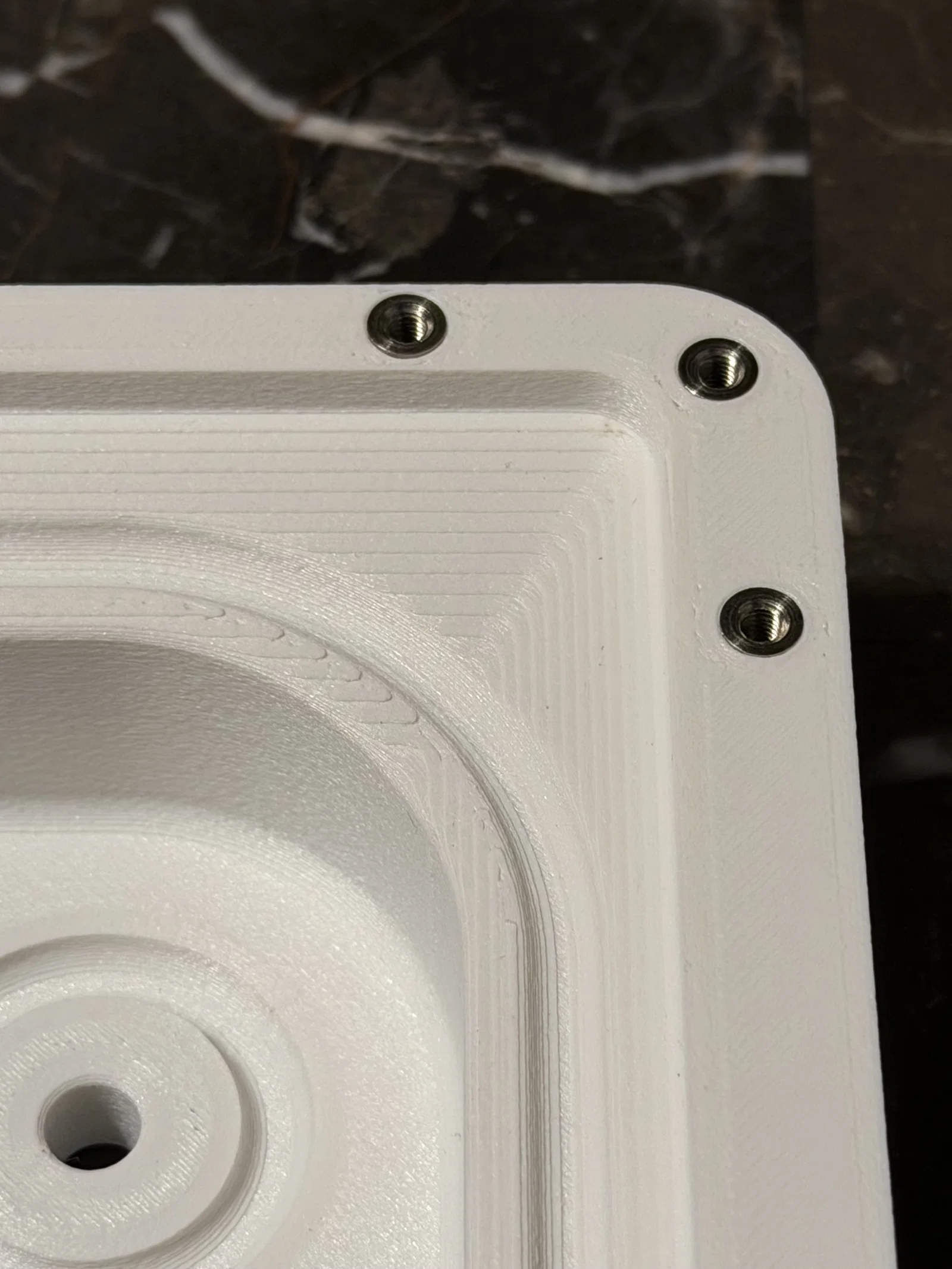

Heat-Set Inserts cho nhựa - (Tôi dùng 12 cái)

Thép không gỉ 18-8, có vành, kích thước M3 x 0.5 mm, chiều dài 5.7mm

https://www.mcmaster.com/94459A724/

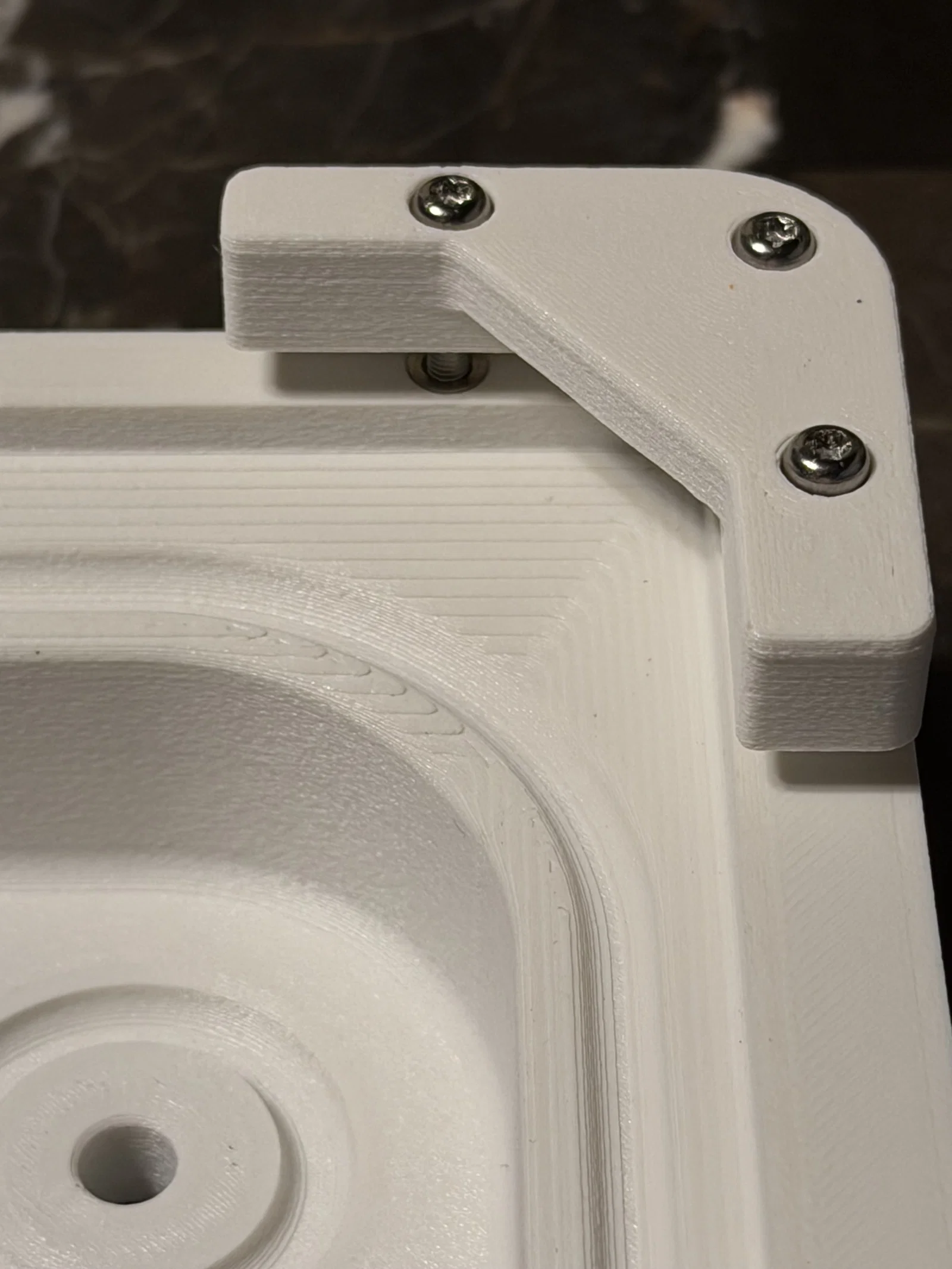

Vít đầu chảo Torx thép không gỉ 18-8 - (Tôi dùng 12 cái)

Ren M3 x 0.50 mm, dài 25 mm

https://www.mcmaster.com/90362A156/

Vòng đệm quá khổ thép không gỉ 18-8 - (Tôi dùng 8 cái)

Dành cho vít số 12, đường kính trong 0.250", đường kính ngoài 1.500"

https://www.mcmaster.com/98370A111/

Vít lục giác có vành thép không gỉ 18-8 - (Tôi dùng 4 cái)

Xuất xứ Mỹ, ren 1/4"-20, dài 1-1/2"

https://www.mcmaster.com/90166A116/

Đai ốc có vành chèn nylon thép không gỉ 18-8 - (Tôi dùng 4 cái)

Ren 1/4"-20

https://www.mcmaster.com/94238A101/
