Ngàm gắn quạt 92mm cho DHO800/900
Bộ miếng chêm hỗ trợ lắp quạt tản nhiệt 92mm cho các dòng máy hiện sóng Rigol DHO800 và DHO900. Thiết kế dễ lắp đặt, tận dụng các lỗ lục giác có sẵn trên vỏ máy để cố định quạt chắc chắn bằng bu-lông M2.
Mô tả

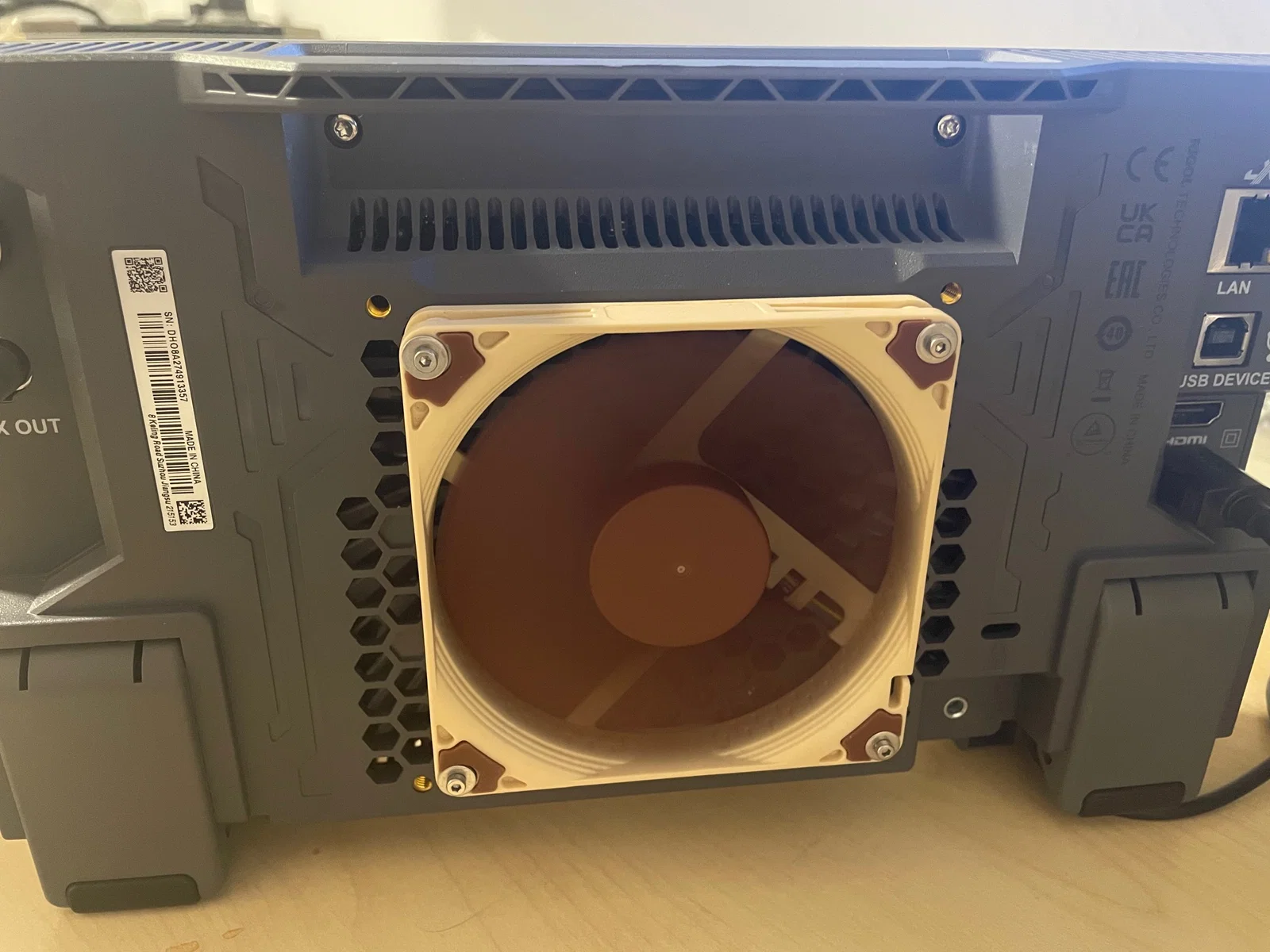

Đây là các miếng chêm dùng để lắp quạt 92mm vào mặt sau của dòng máy hiện sóng DHO800/DHO900.
Bốn miếng chêm này sẽ được gắn vào các lỗ hình lục giác trên vỏ máy từ phía bên trong. Bạn cần sử dụng bu-lông M2 kèm với vòng đệm M2 phù hợp để cố định quạt. Các bu-lông này được thiết kế để tự tạo ren khi bắt trực tiếp vào chi tiết in.

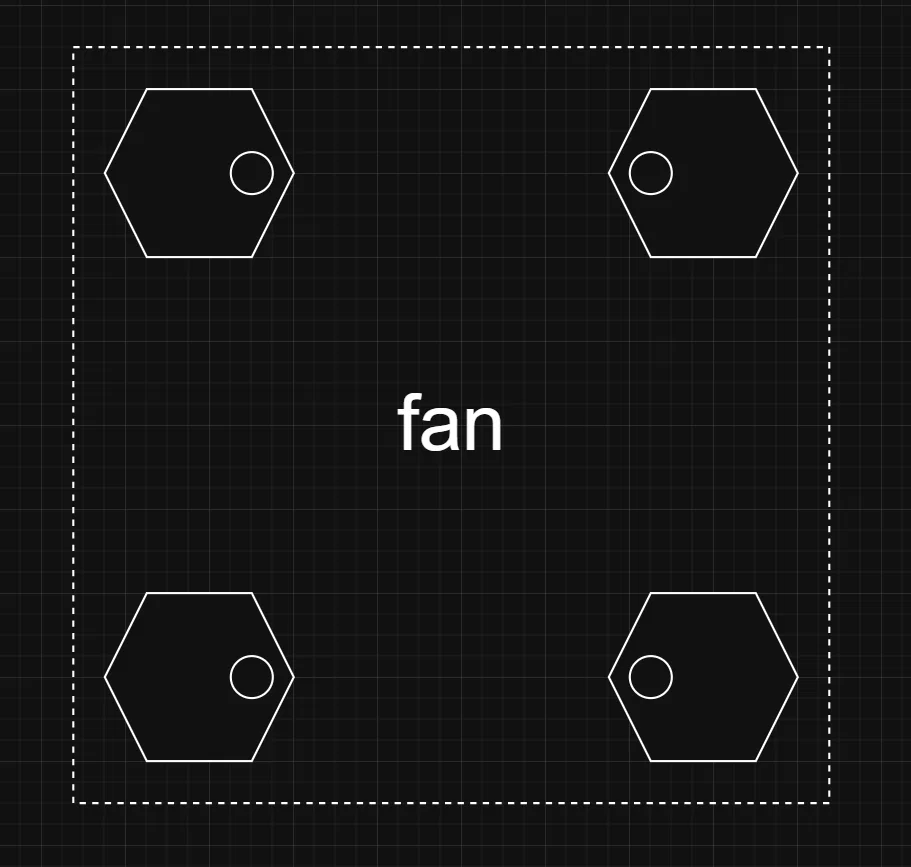

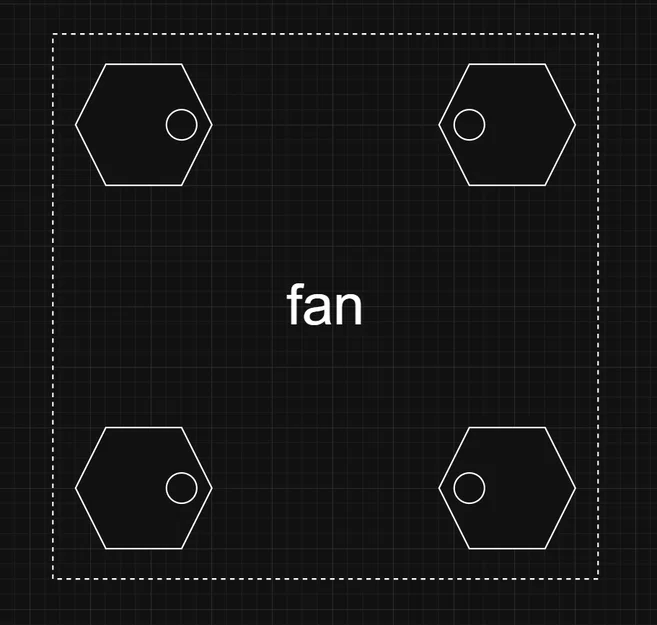

Quạt cần được đặt ở vị trí chính giữa theo chiều ngang và đẩy lên cao nhất có thể. Các miếng chêm AA và AB (tương tự với BA/BB) giống hệt nhau, chỉ là phiên bản đối xứng. Bạn cần đặt các miếng chêm sao cho lỗ bắt vít hướng về phía giữa của máy để khớp chính xác với quạt. Sau khi xác định được các lỗ lục giác cần đi qua trên vỏ máy, bạn sẽ thấy việc lắp đặt rất dễ dàng.
