Giá Đỡ Cuộn Chì Hàn (Solder Spool Stand)
Đây là thiết kế giá đỡ đơn giản dành cho cuộn chì hàn 100g của mình. Thiết kế dạng trục xoay linh hoạt, có vòng dẫn chì hai bên tiện lợi, được vẽ bằng TinkerCAD và tối ưu cho in 3D với PETG-CF.
Mô tả

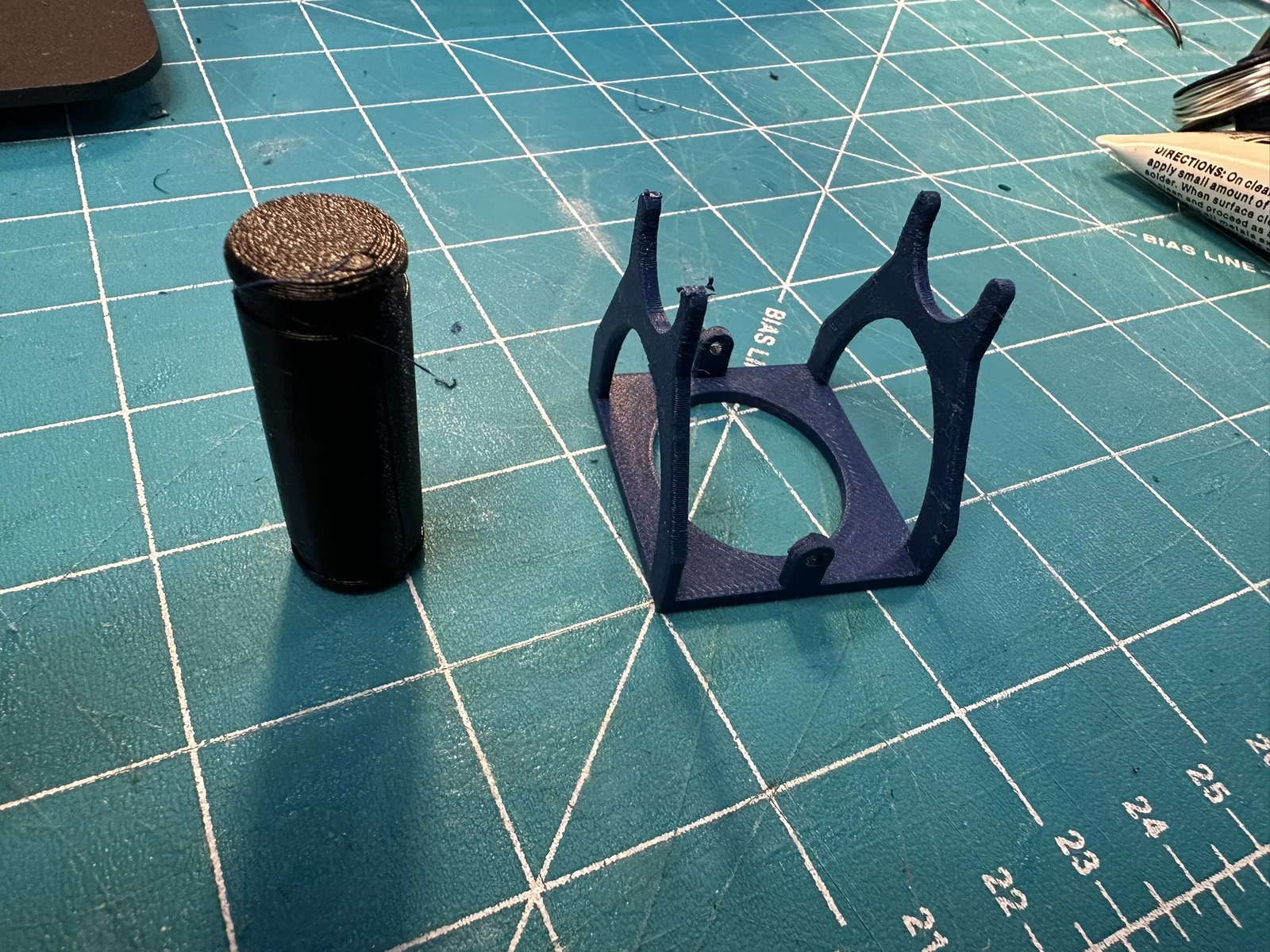

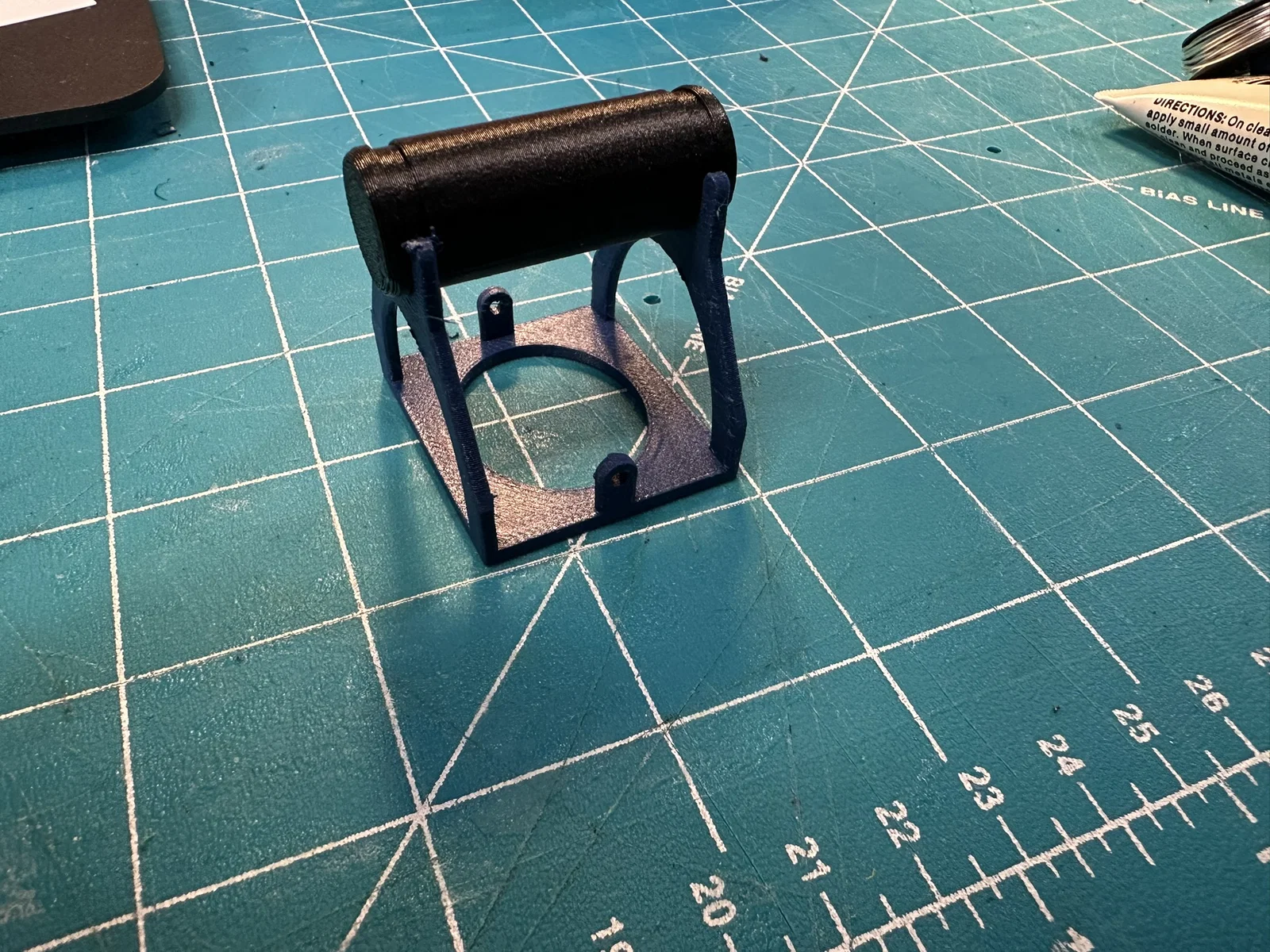

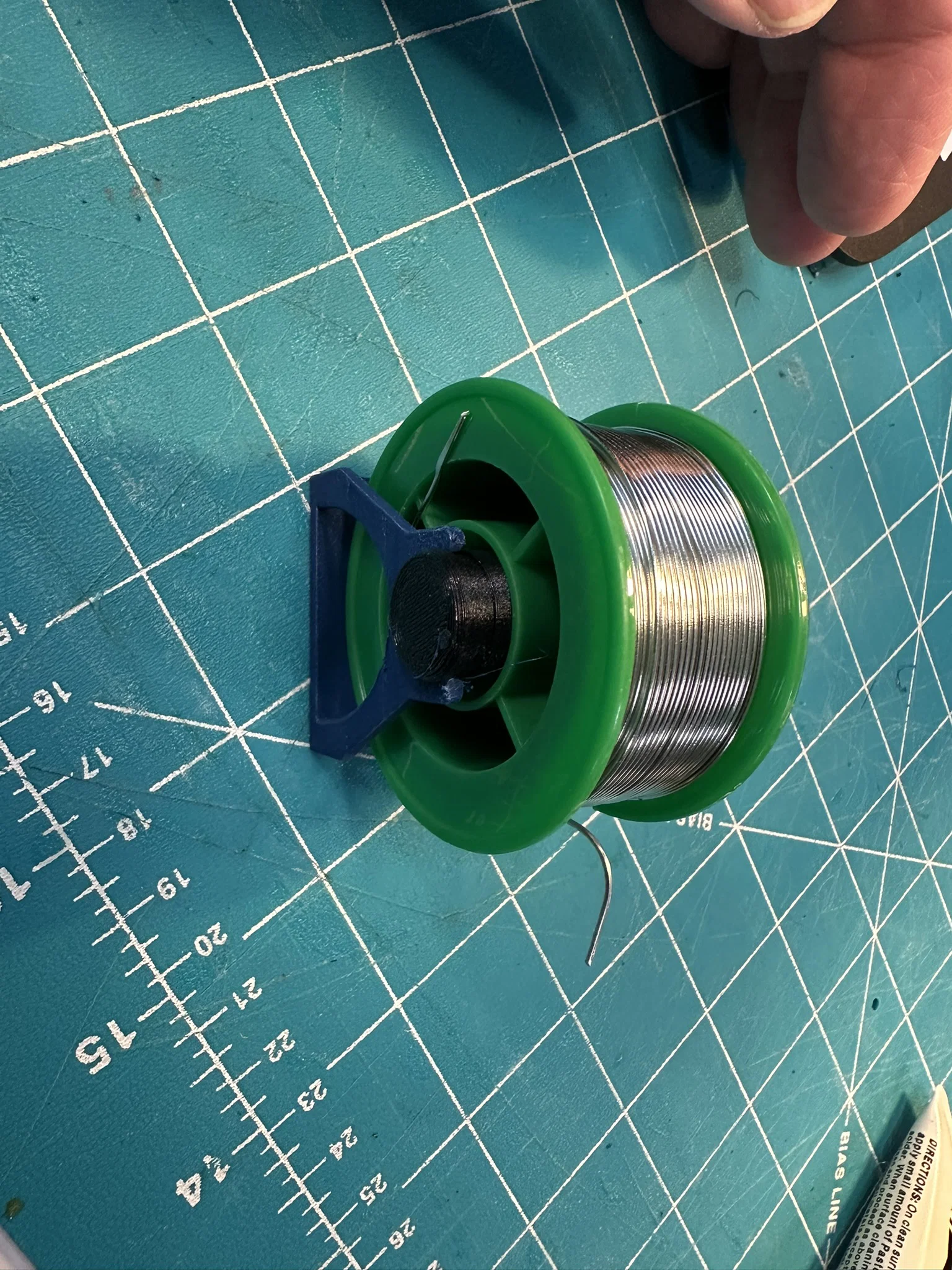

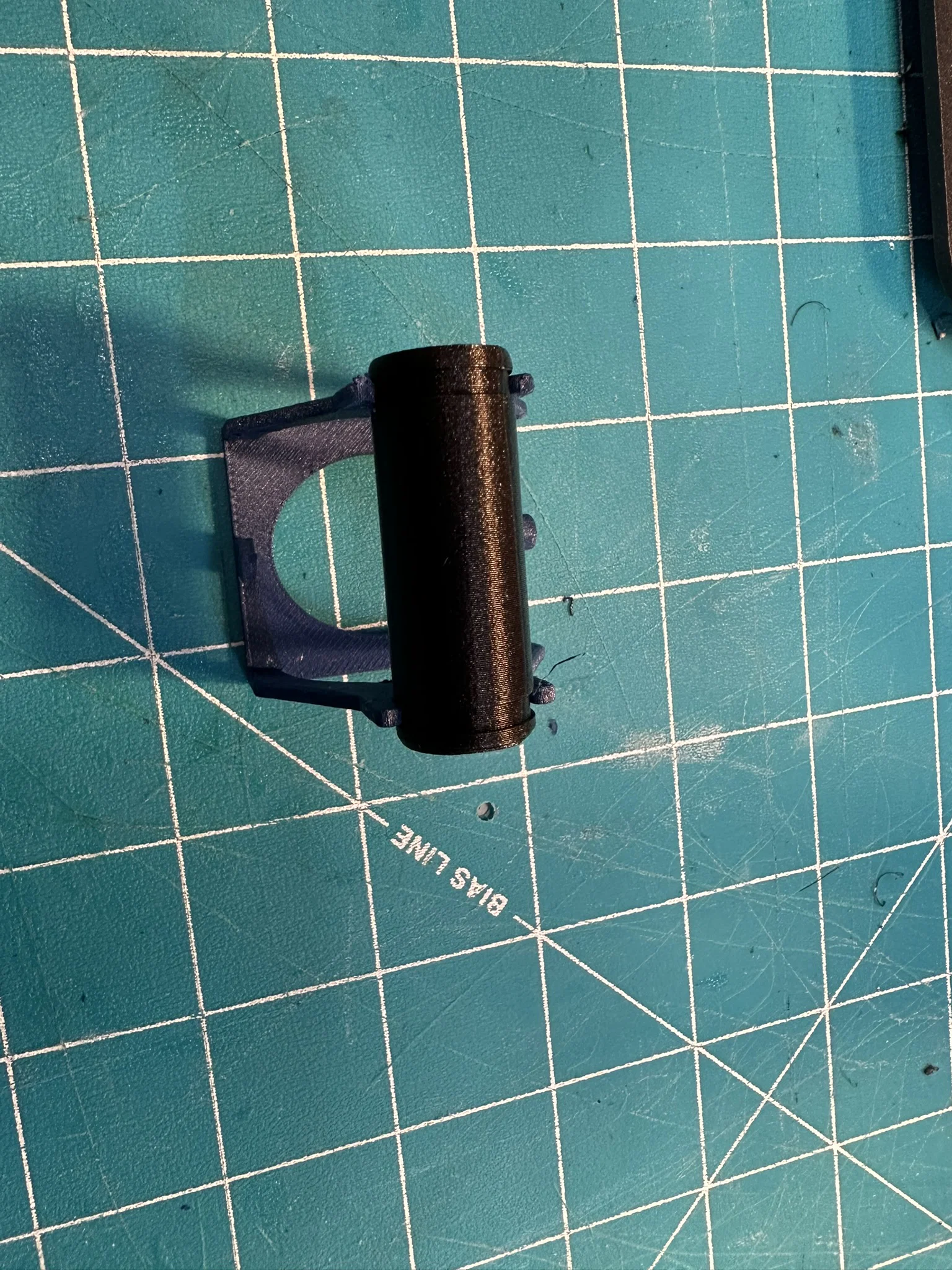

Mình nảy ra ý tưởng này sau khi mua một cuộn chì hàn để làm mấy dự án điện tử và để nạp chì cho cái dụng cụ hàn này tại đây. Cuộn chì sẽ đặt trên trục hình trụ, còn trục hình trụ này thì nằm gọn trong cái giá đỡ nhờ hai rãnh nhỏ. Thiết kế có vòng dẫn chì ở cả hai bên nên không phân biệt mặt trước hay mặt sau. Mình vẽ mô hình này bằng TinkerCAD.
Mình in mẫu này trên máy Elegoo Centauri Carbon, kết hợp thử nghiệm tính năng Print by Object và đổi màu nhựa cho từng bộ phận - các bạn xem file 3MF để rõ hơn nhé. Thời gian in mất tầm một tiếng (chưa tính thời gian đổi sợi nhựa).
Mình dùng nhựa Sunlu PETG-CF, in với độ phân giải 0.2mm, 4 lớp tường (wall) và có dùng tree support. Các bạn có thể thử in mà không cần support xem sao.
Hy vọng mọi người thấy nó hữu ích!
