Ống dẫn gió quạt 120mm cho MSI Ventus 3X trên Fractal Design Node 202

Đây là một bộ adapter cho phép mình gắn card đồ họa MSI RTX 3070 Ventus 3X OC vào chiếc case Fractal Design Node 202 nhỏ gọn của mình, kết hợp cùng quạt Noctua NF-A12x25 G2 PWM Sx2-PP.

Mình lấy cảm hứng từ mẫu này: https://www.thingiverse.com/thing:6001780. Tuy nhiên, vì kích thước không vừa với case của mình nên mình phải thiết kế lại hoàn toàn.

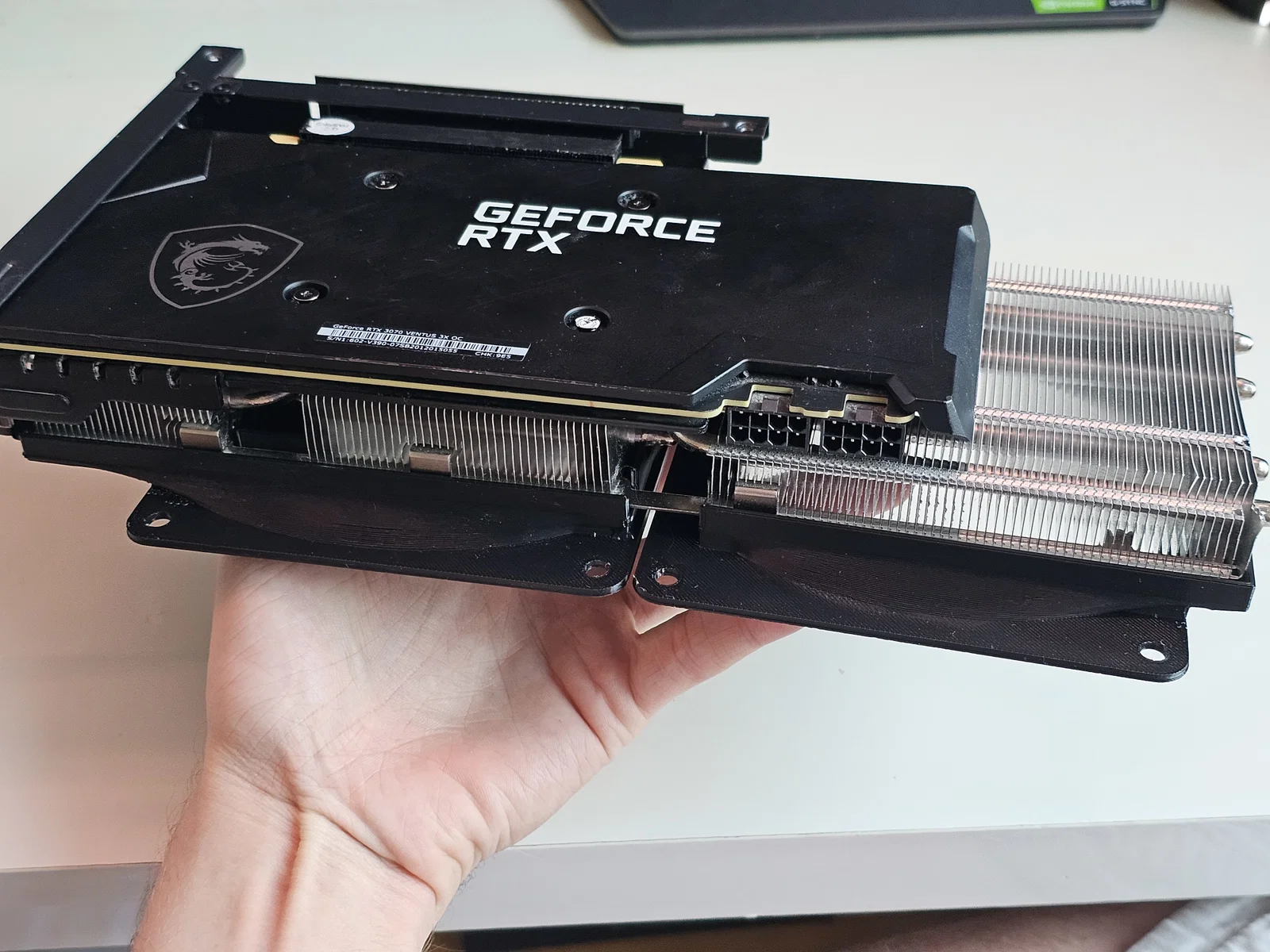

Điểm khác biệt lớn nhất là quạt không được gắn trực tiếp lên card đồ họa mà gắn cố định vào case. Việc này giúp quạt hút không khí lạnh từ bên ngoài và dẫn trực tiếp qua ba tấm tản nhiệt thông qua phần ống dẫn (duct) mà mình đã thiết kế.

Trên thực tế, độ ồn của quạt đã cải thiện đáng kể. Quạt gốc của card thường bị tiếng cạch cạch khó chịu khi dựng đứng máy, trong khi quạt mới tạo ra tiếng gió rất êm. Khả năng làm mát cũng hiệu quả hơn hẳn, quạt chỉ cần chạy vài giây là nhiệt độ đã giảm xuống nhanh chóng. Có lẽ là do quạt gốc thường làm luẩn quẩn luồng khí nóng bên trong, còn thiết kế mới này thúc đẩy luồng không khí tươi lưu thông tốt hơn.

Hướng dẫn thực hiện:

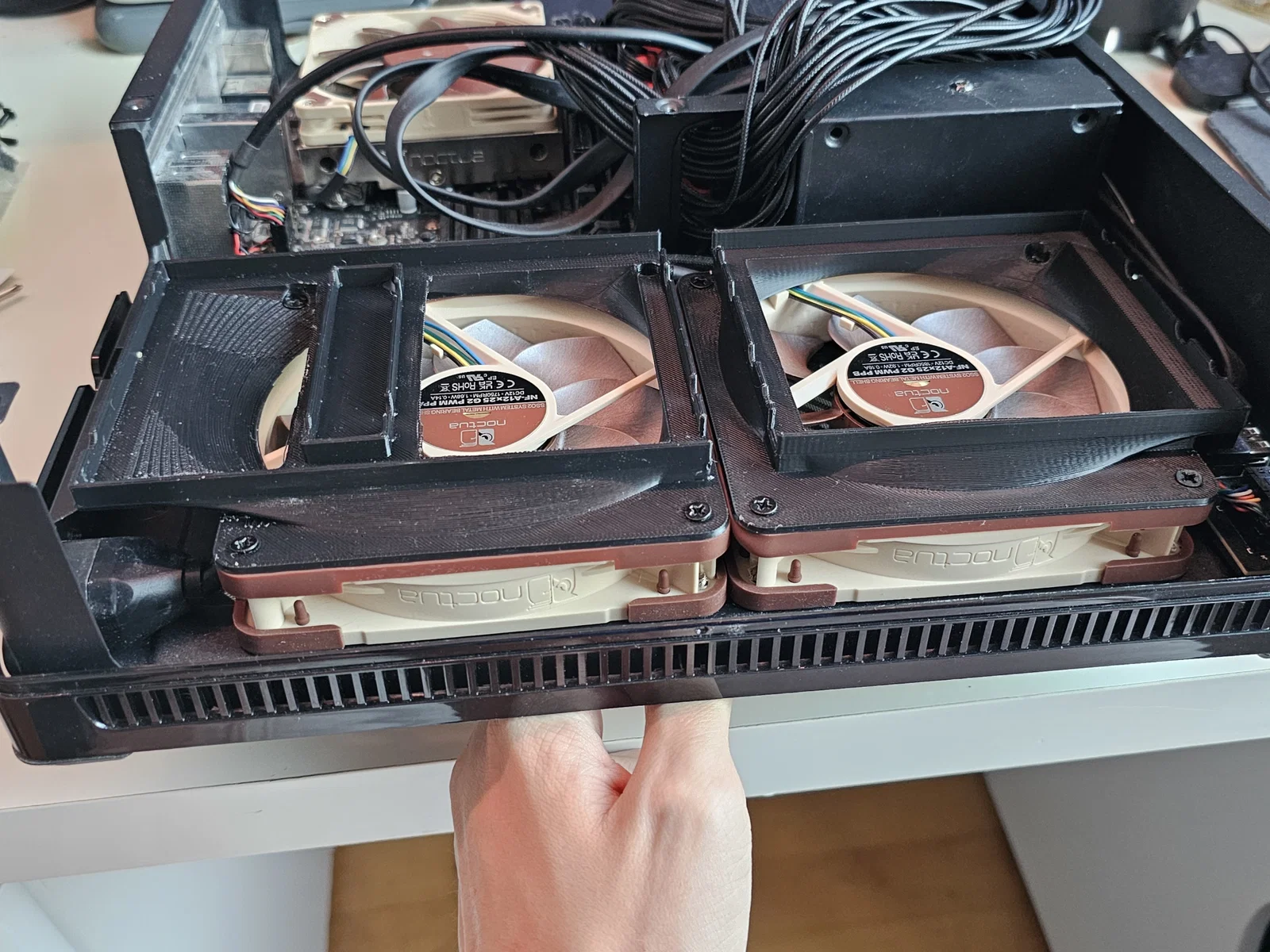

• Gắn hai quạt 120mm vào case Node 202 theo hướng dẫn sử dụng.

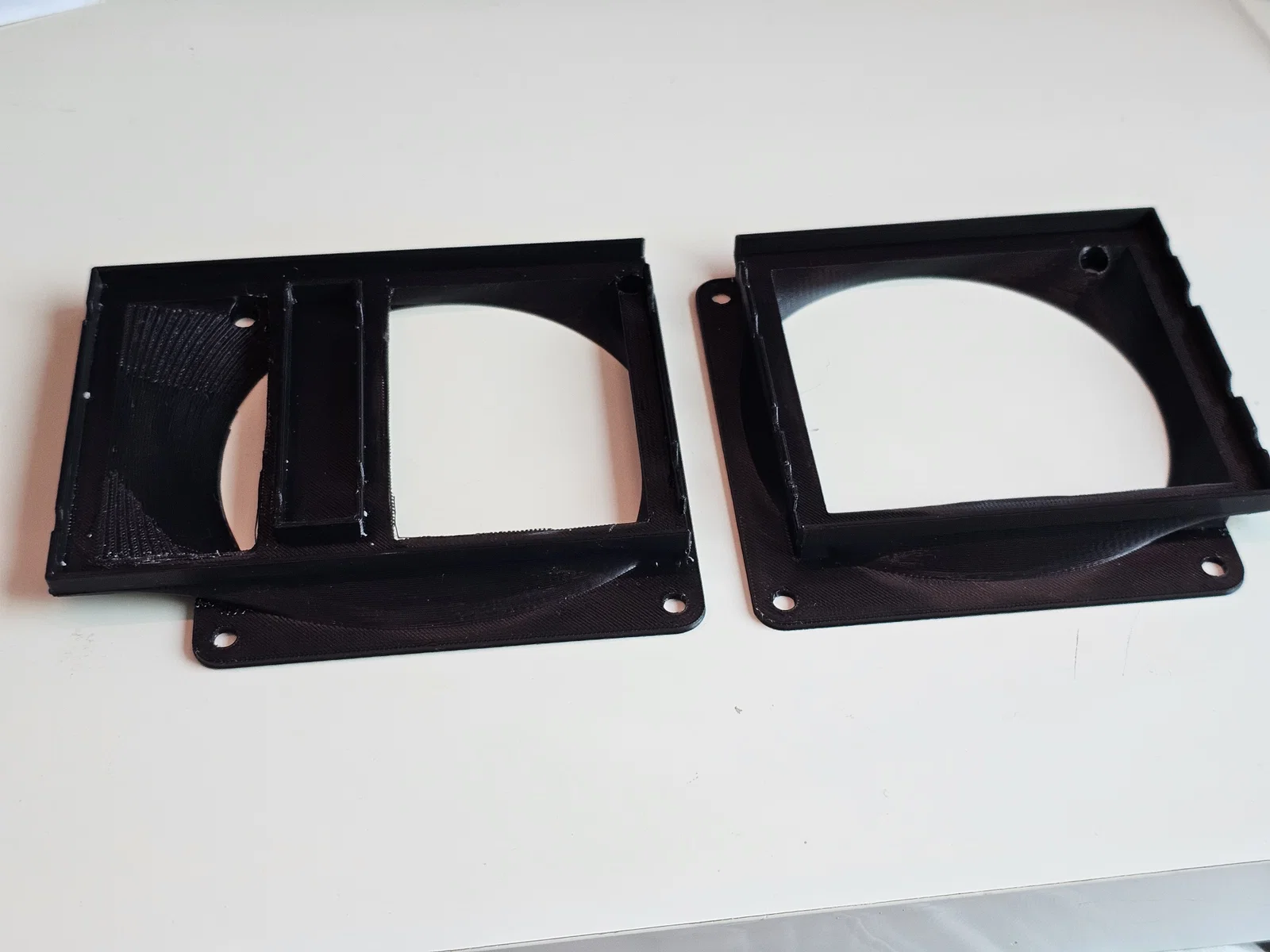

• Bắt vít hai phần adapter vào quạt.
• Tháo quạt và tấm che gốc của card Ventus 3X.

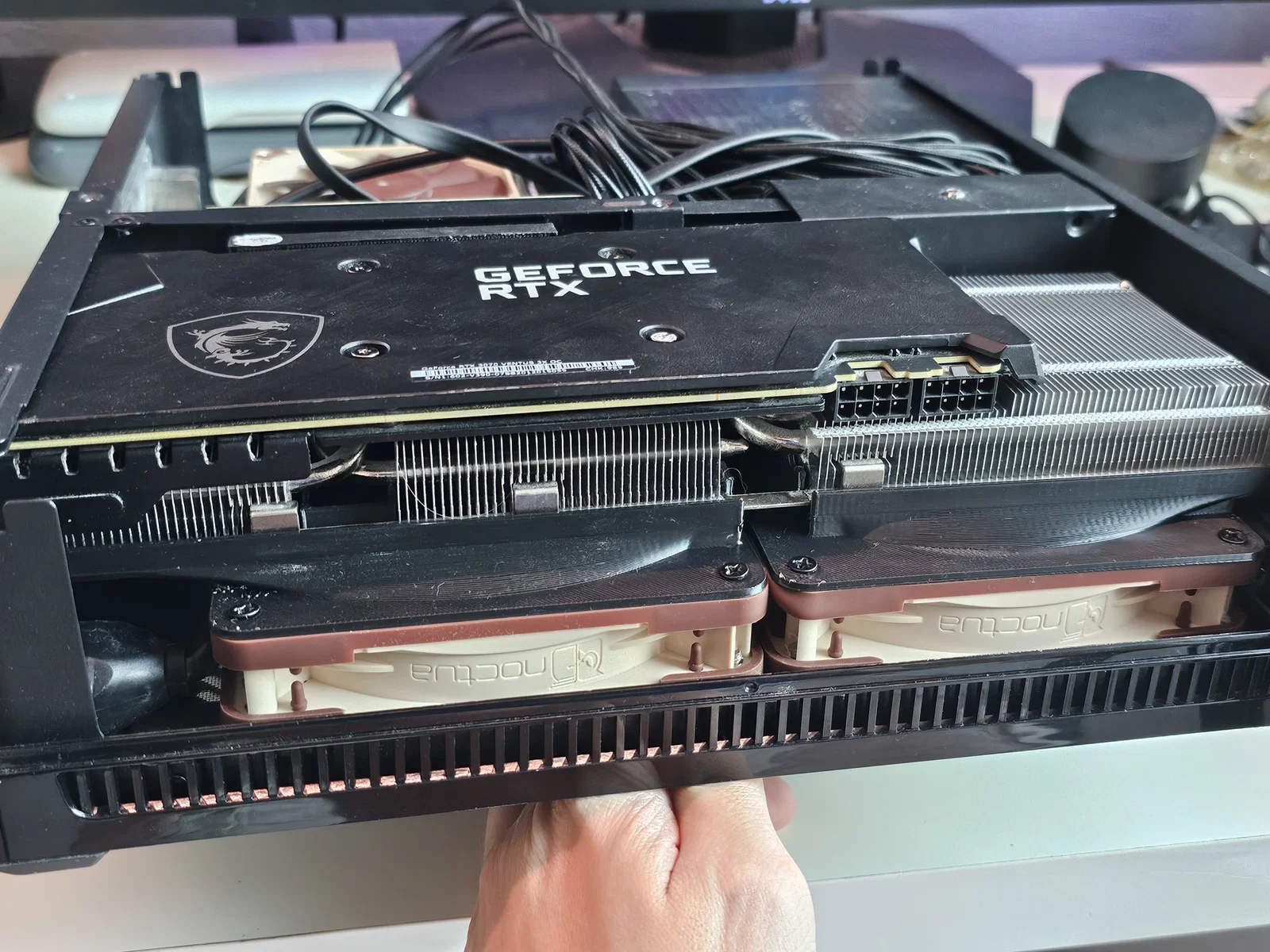

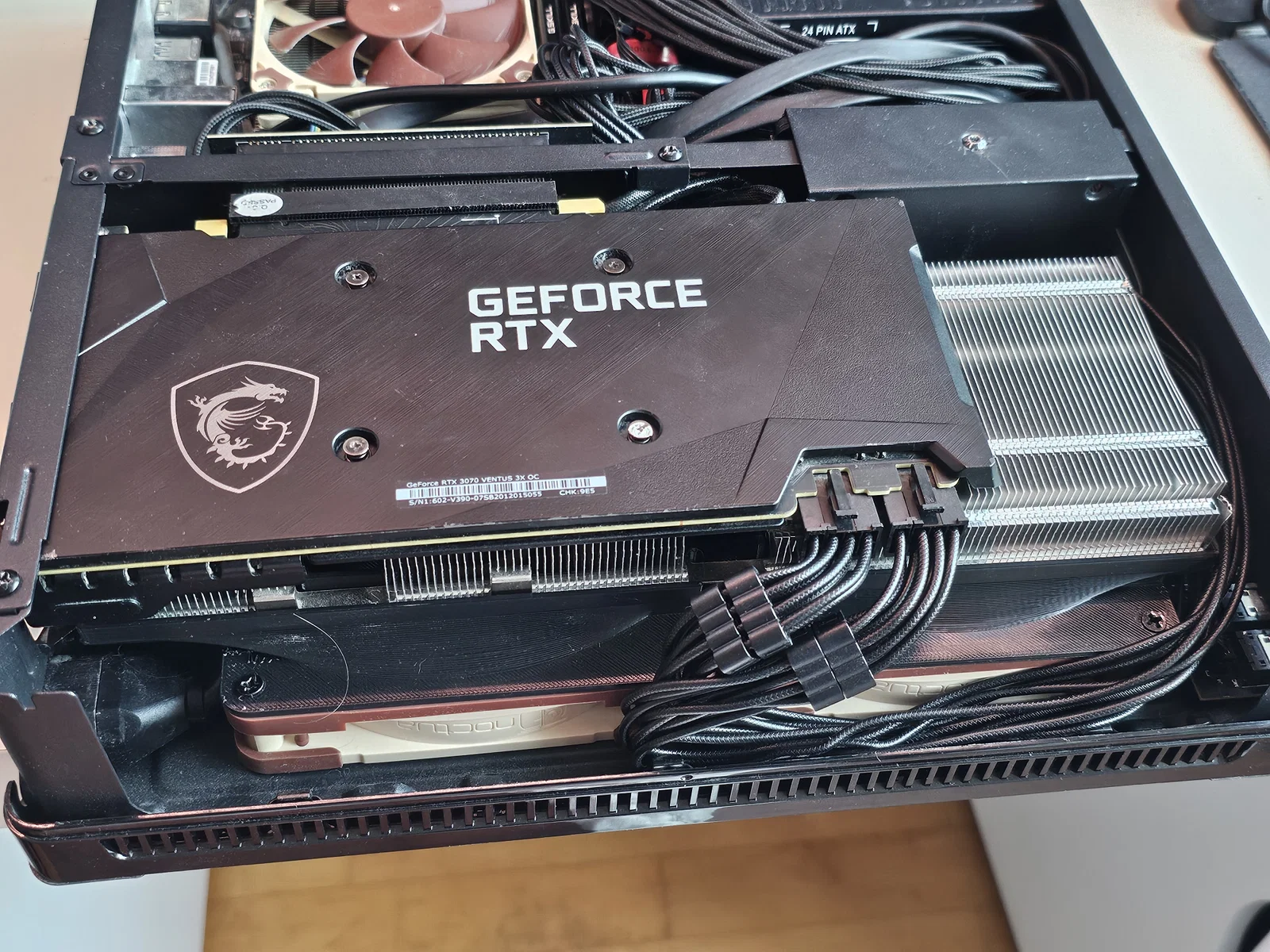

• Gắn card Ventus 3X vào case Node 202 theo hướng dẫn.
• Nối quạt vào GPU bằng adapter phù hợp (hoặc hàn dây lại với nhau). Mình đã dùng loại này: https://www.amazon.de/dp/B075LKL5DH

Cài đặt in khuyến nghị:

• Nhựa ABS với buồng in kín (đầu phun 260°C, bàn in 100°C, nhiệt độ buồng ≤50°C)
• Infill 100%
• Bật hỗ trợ (support) mặc định
• 4 lớp vỏ (wall loops)
• Tốc độ in bằng 50% mặc định (ví dụ với máy Creality K1C của mình là khoảng 100 mm/s cho tường ngoài và 125 mm/s cho tường trong)
• Chiều cao lớp in (layer height) 0.2mm

Mình từng gặp khó khăn khi in thiết kế có độ dốc này do hay bị tắc nhựa ở giữa chừng, nên phải thử nghiệm nhiều cài đặt mới thành công. Vì vậy, mọi người nhớ tuân thủ các thông số trên, đặc biệt là mật độ infill cao và giảm tốc độ in. Ngoài ra, hãy chú ý không để nhiệt độ buồng in quá cao, mình khuyến khích giữ trong khoảng 40°C–50°C và điều chỉnh tốc độ quạt làm mát cho phù hợp.
