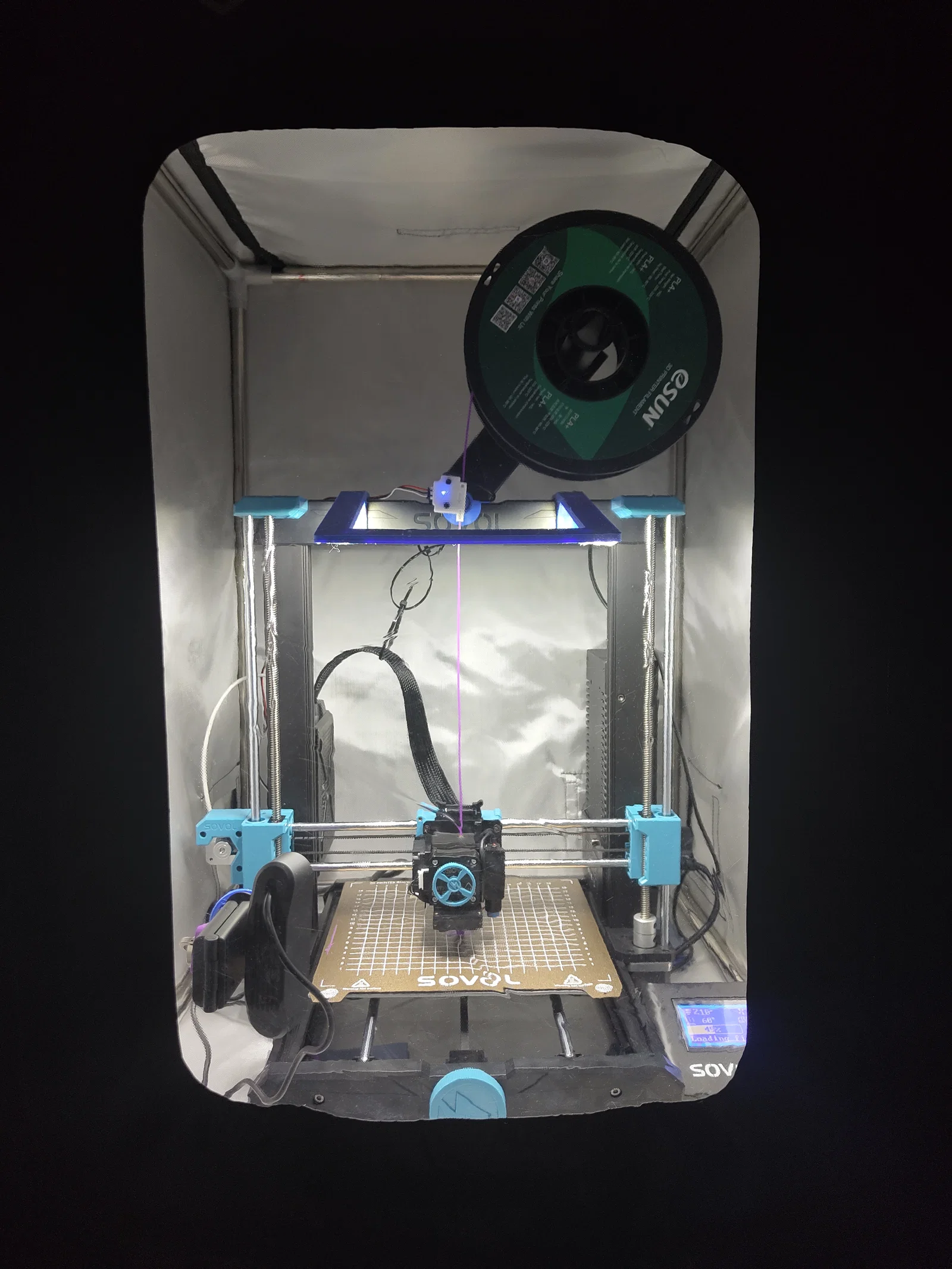

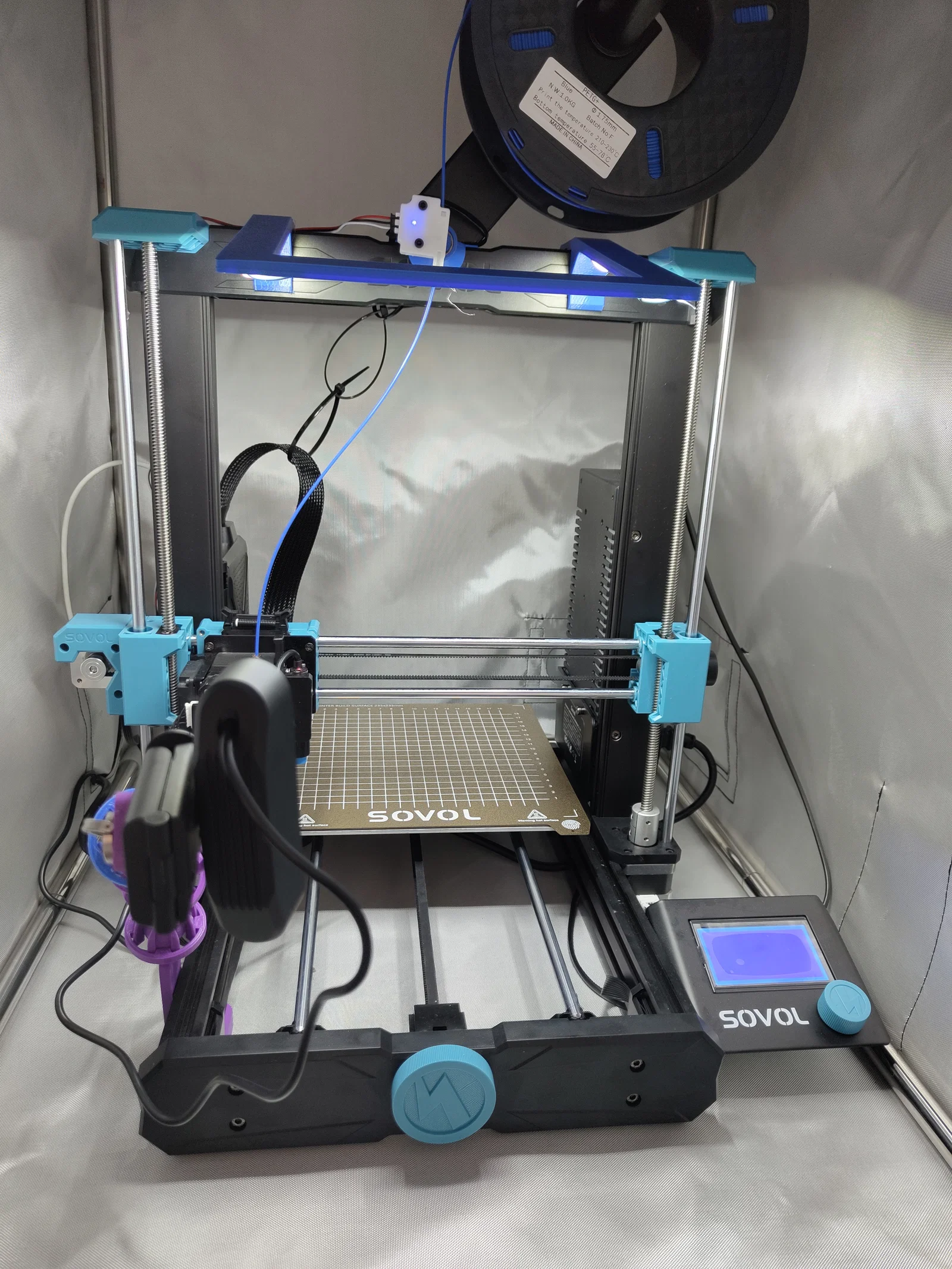

Giá đỡ đèn LED cho Sovol SV06 (và SV06 Plus!)

Mình đã tùy biến lại giá đỡ đèn của Gary Fliegel để gắn vừa loại dây LED 24V phổ biến.

Cập nhật ngày 06/04/2023: Mình đã thêm phiên bản rộng hơn 8cm dành cho máy SV06 Plus :)

Thông tin

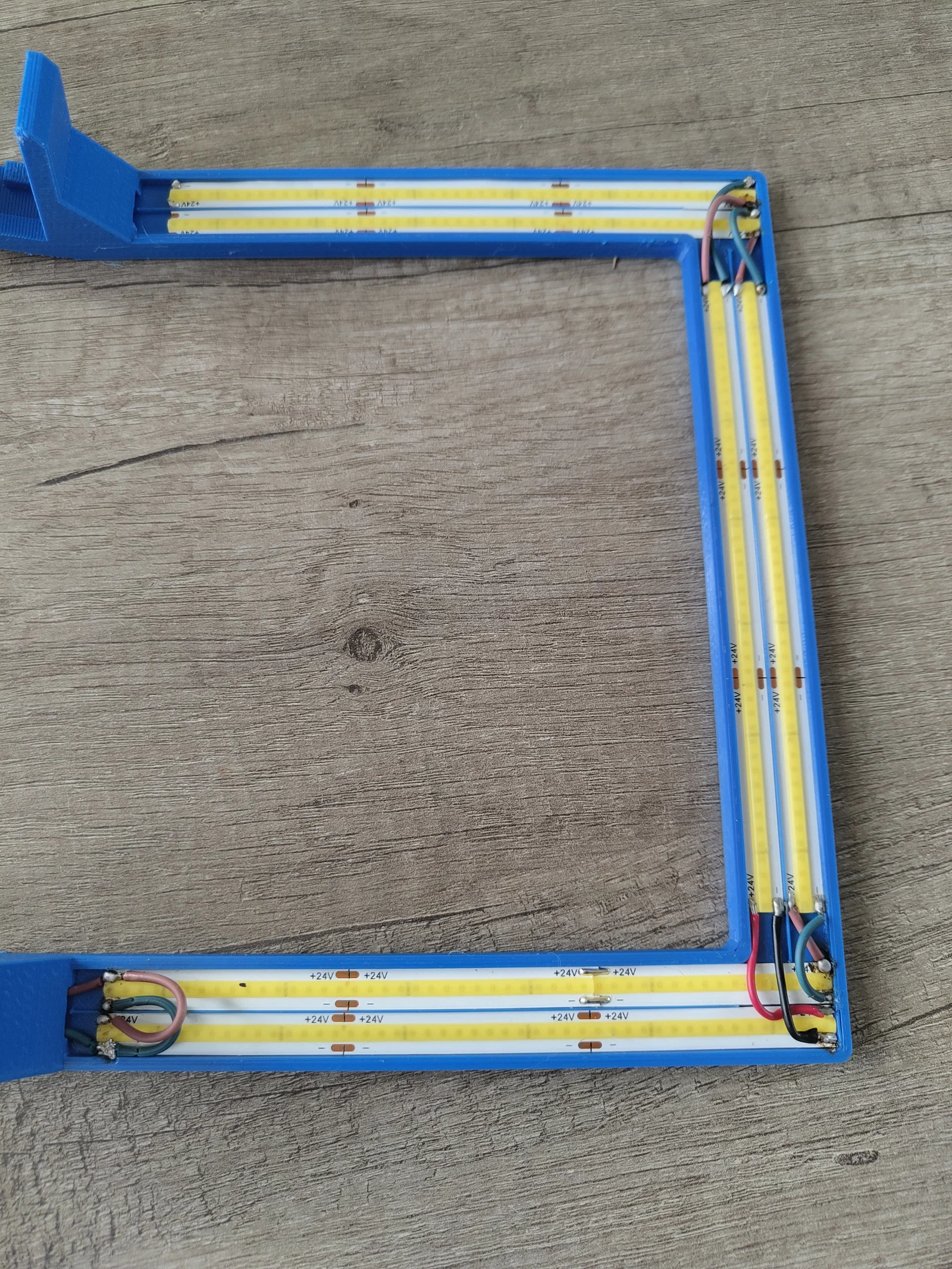

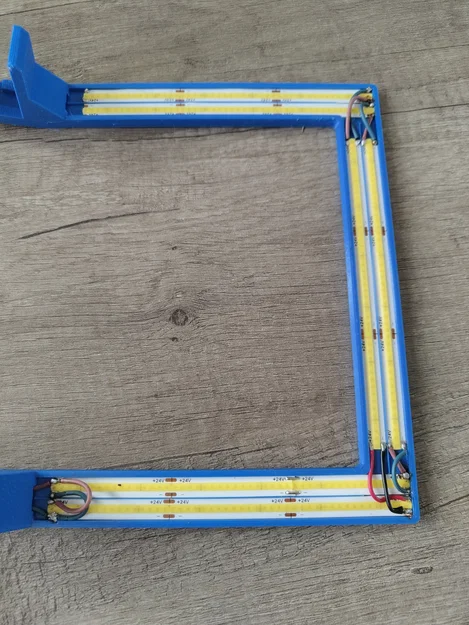

Kích thước dây LED: rộng 8mm, cao 2mm, mỗi đoạn 50mm và gắn vừa 18 đoạn.

Mình dùng loại dây này: https://www.amazon.nl/dp/B0BL3HBGB3

Hướng dẫn in

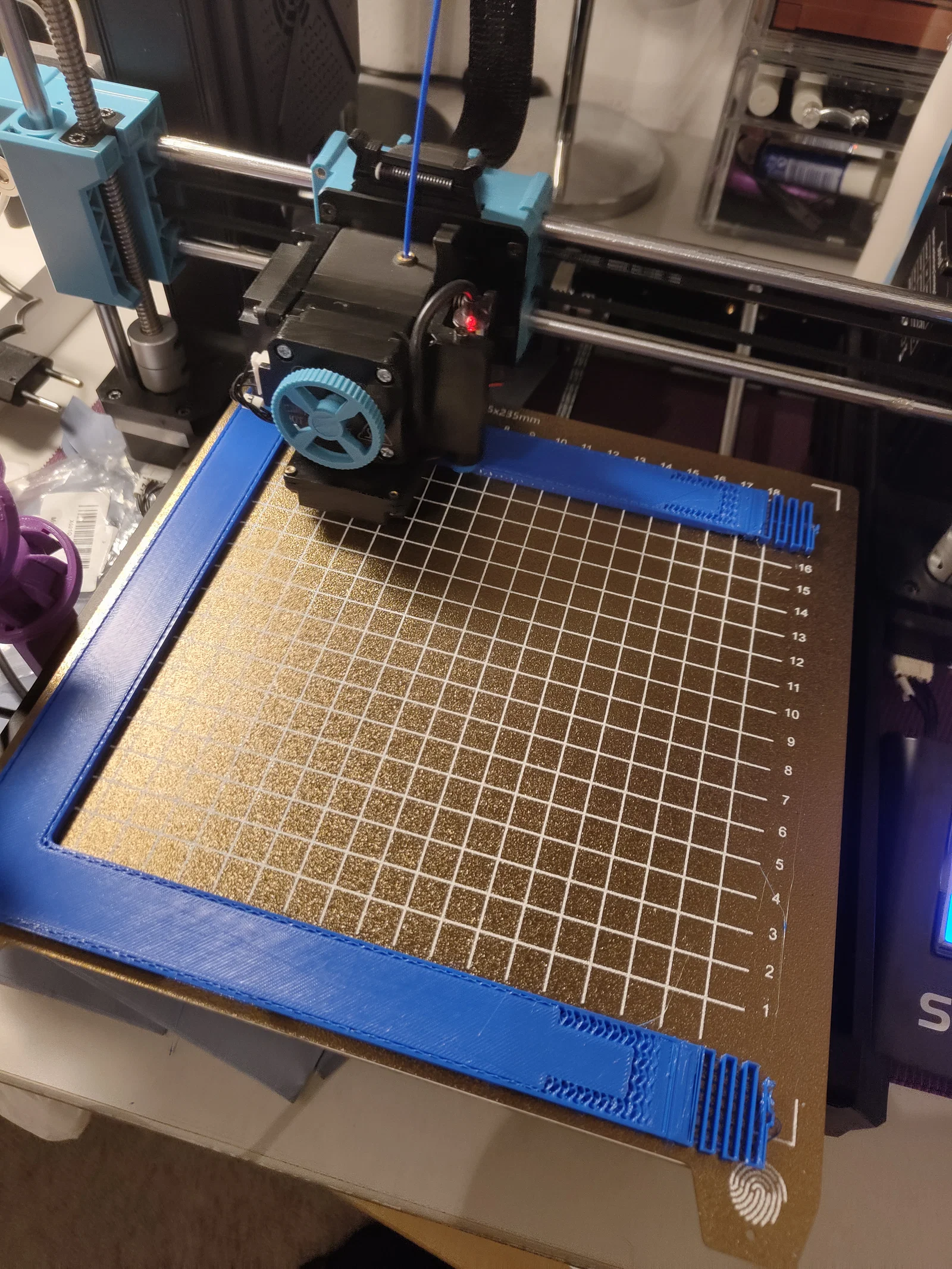

In bằng nhựa PETG màu xanh trên máy Sovol SV06, chiều cao lớp in 0.2mm, bật hỗ trợ (Supports) dạng "buildplate only", độ lấp đầy (infill) 25% (bạn có thể tùy chỉnh thêm). Bạn có thể xem hình cuối để tham khảo.

Thiết kế

Ngoài phần kẹp đã được mình sửa lại để vừa với dây cáp lớn hơn một chút, mình đã thiết kế giá đỡ này hoàn toàn mới. Nó rộng hơn bản gốc 2mm và cần dùng hai ốc M3. Lưu ý là đừng vặn ốc quá chặt vì dễ làm gãy kẹp, thực tế thì giá đỡ vẫn có thể treo ổn mà không cần ốc.

Giá đỡ này phù hợp với loại dây LED phổ thông. Vì dây chạy điện 24V đúng bằng điện áp bộ nguồn (PSU) của máy in, nên bạn chỉ cần mua thêm dây LED và một ít dây điện là được.

Kết nối đèn LED với bộ nguồn (PSU)

Hãy chắc chắn rằng đèn LED của bạn dùng điện 24V. Trước khi bắt đầu, nhớ tắt nguồn máy in, đồng thời rút cả cáp nguồn đầu vào (110/220V) và cáp đầu ra (24V).

Tiếp theo, tháo bộ nguồn ra khỏi khung nhựa bằng cách vặn bốn con ốc cố định (KHÔNG được mở vỏ bộ nguồn vì rất nguy hiểm, chỉ cần tháo nó ra khỏi giá đỡ là được).

Nó sẽ có 4 cổng chờ (2 cực dương + và 2 cực âm -). Nếu bạn đấu dây LED trực tiếp vào bộ nguồn, đèn sẽ tự động bật/tắt theo máy in. Bạn nên bấm đầu cốt càng cua cho dây điện để bắt vít vào cổng nguồn chắc chắn hơn (tuy nhiên nếu không có thì cũng không sao).
