Hộp pin Quality Pint cho xe Onewheel

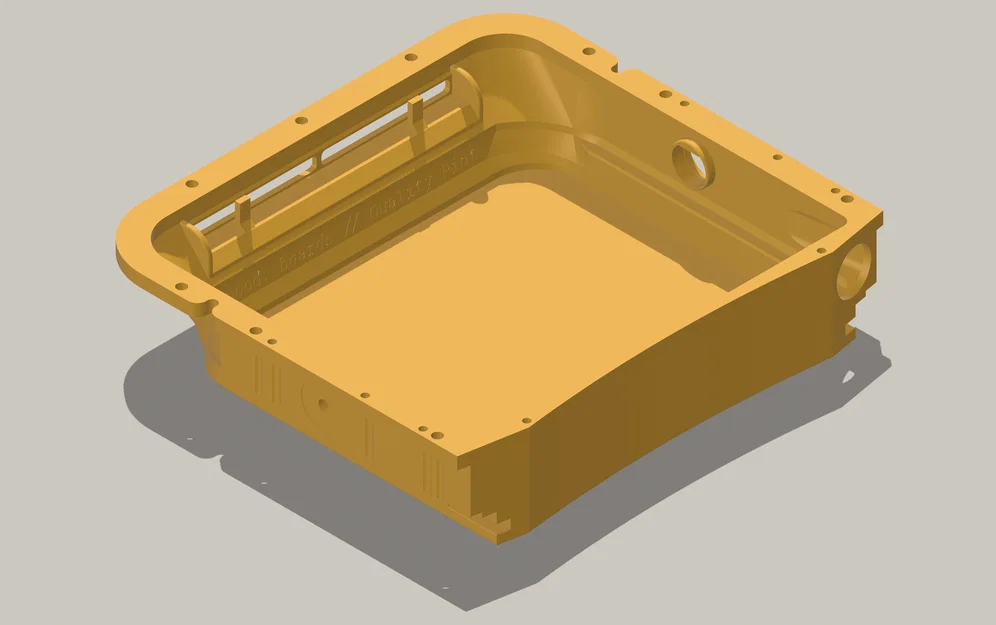

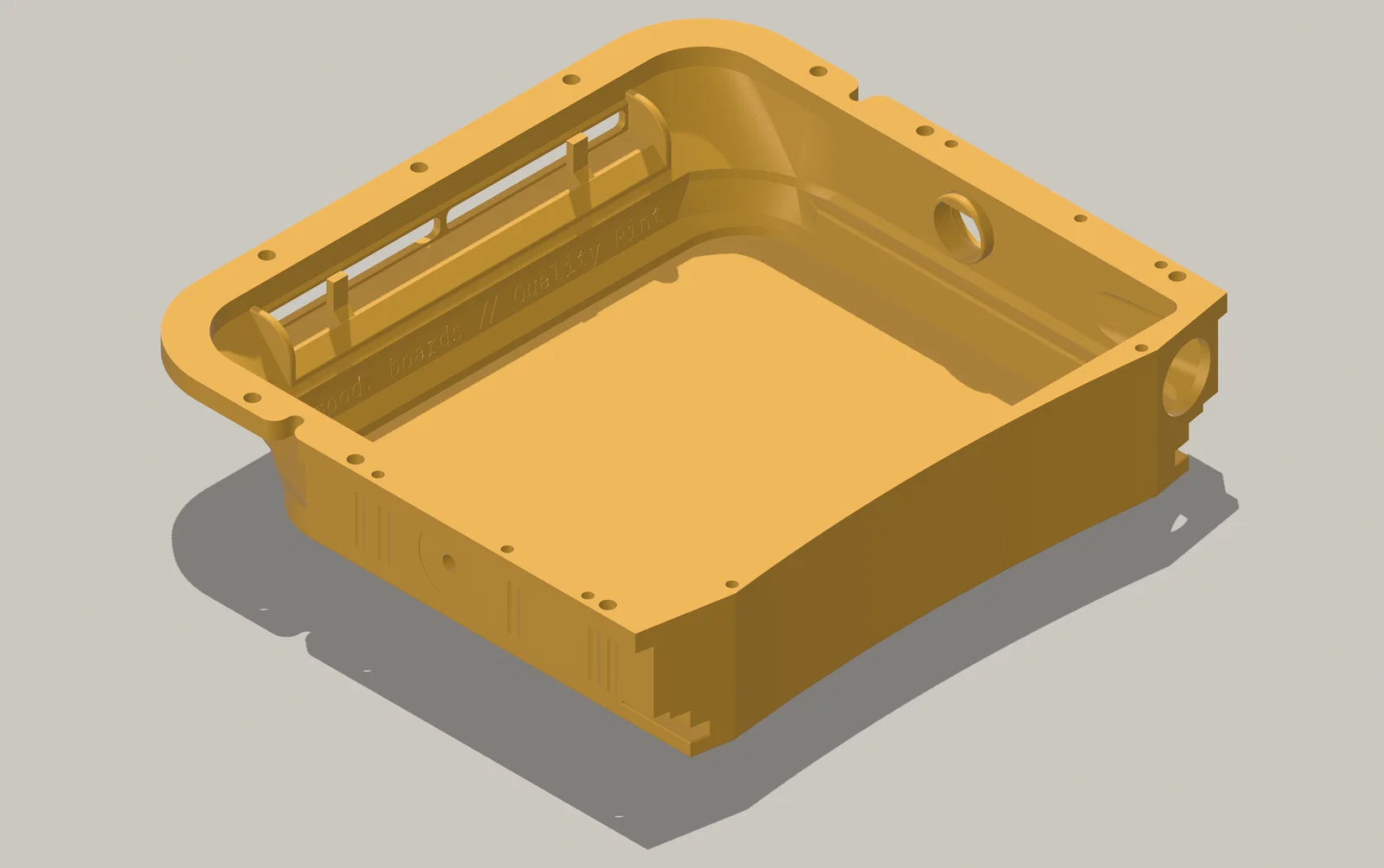

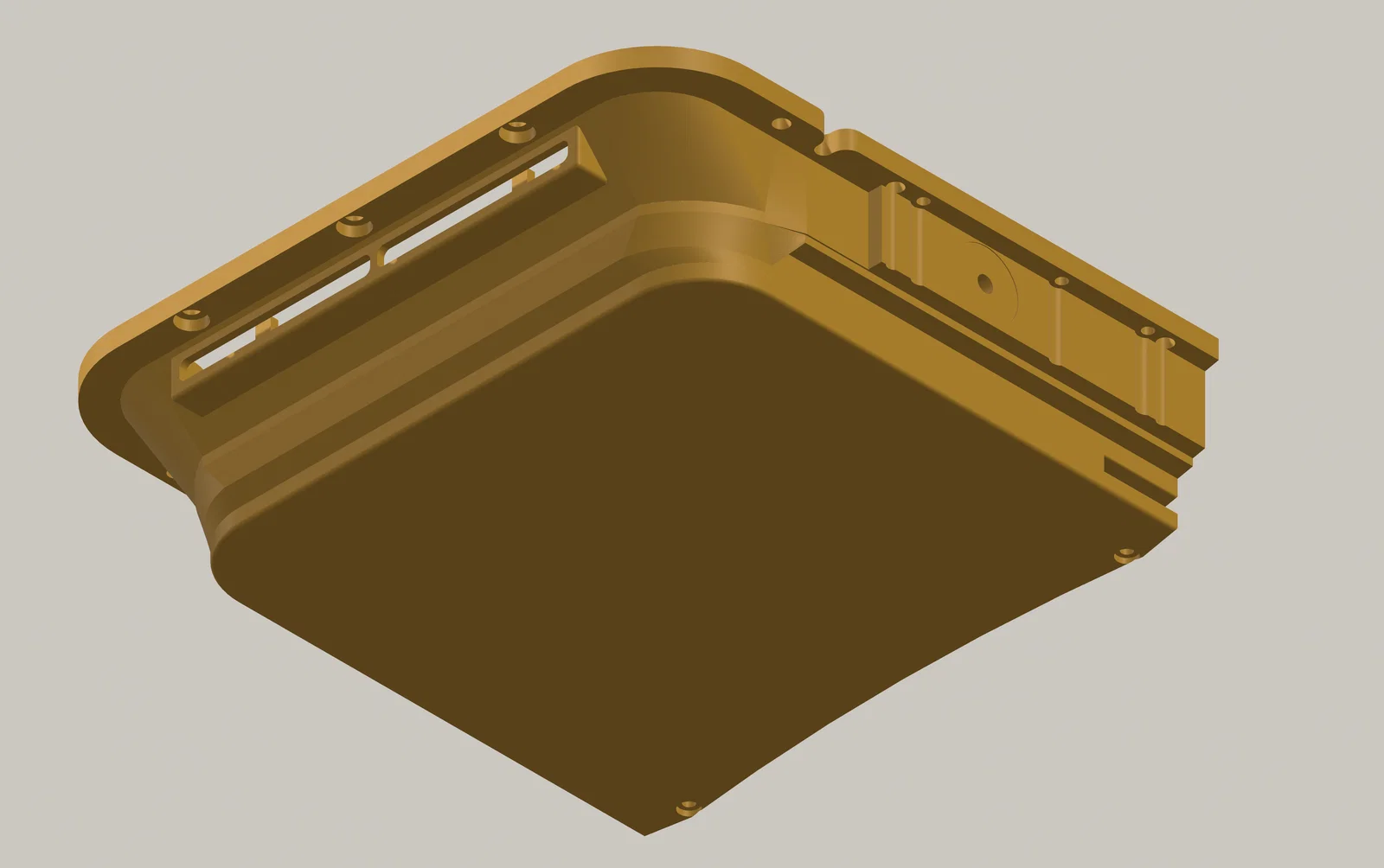

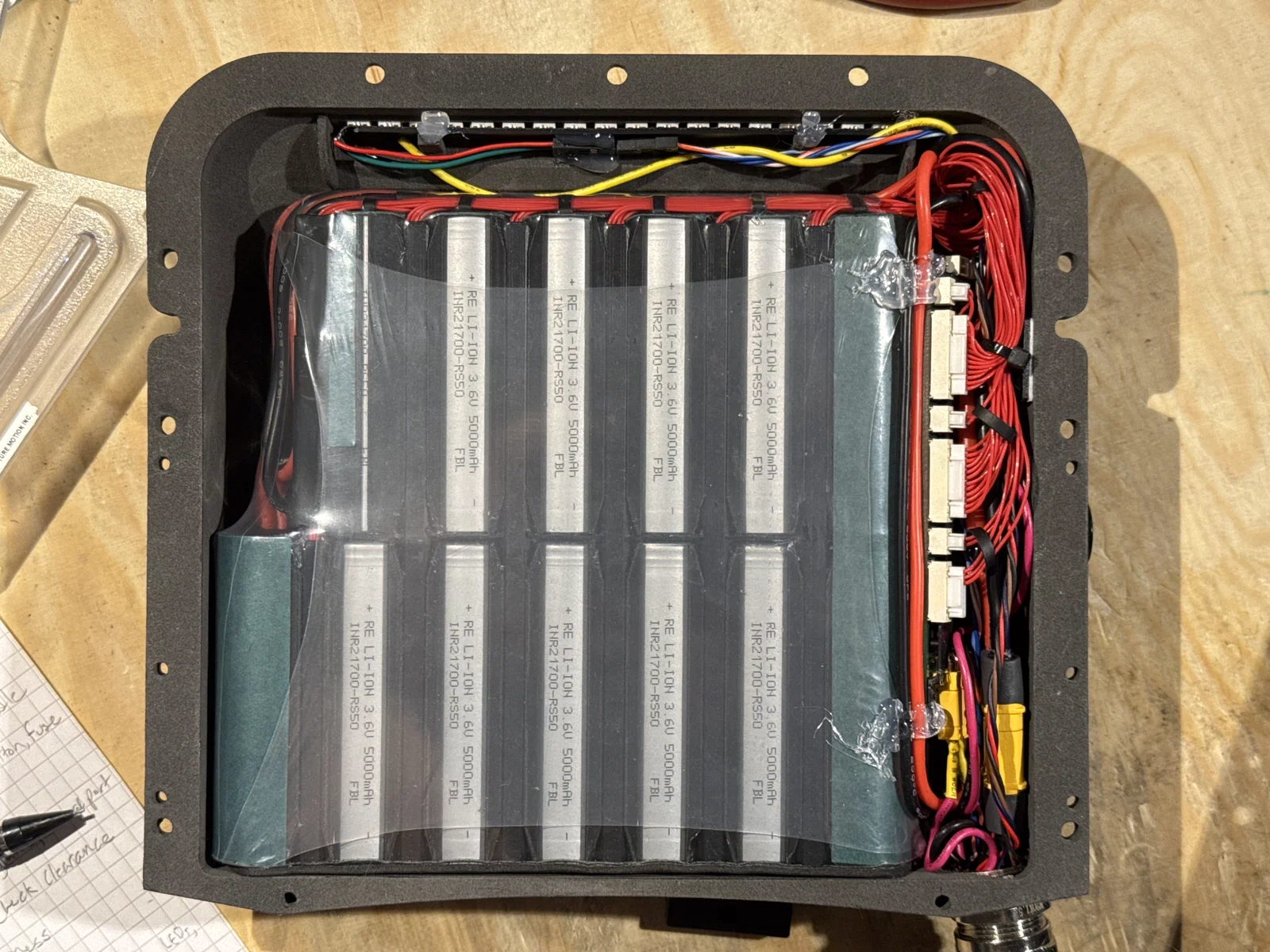

Hộp pin Quality Pint được thiết kế để tận dụng tối đa khoảng trống dư thừa khi dùng TFL B.A.N.G. Bumpers, giúp lắp vừa khối pin tùy chỉnh 27s1p 21700 . Bên trong hộp còn đủ chỗ cho mạch Ennoid XLITE-V4 32 BMS, một dải đèn LED 5V thông dụng và cổng sạc Future Motion GT S-series.

Đặc điểm thiết kế:

• BẮT BUỘC phải dùng TFL B.A.N.G. Bumpers! KHÔNG tương thích với bumper zin của Pint X/S!
• Lắp vừa khối pin cấu hình GT S-series vào khung Pint X/S!
• Tối ưu hóa cho các khối pin .
• Tương thích với cổng sạc Future Motion GT S-series zin.
• Độ dày thành hộp tối thiểu 2.25mm xuyên suốt.
• Tối ưu khoảng hở với lốp xe dù vẫn lắp được pin cỡ lớn.
• Cửa sổ LED chuẩn của Pint cho dải LED 128mm.
• Sử dụng ốc đầu nút (button head) để đảm bảo độ siết chặt nhất mà không làm hỏng nhựa hộp.
• Tất cả ren đều nằm ở nắp, không cần dùng ốc cấy (threaded inserts)!

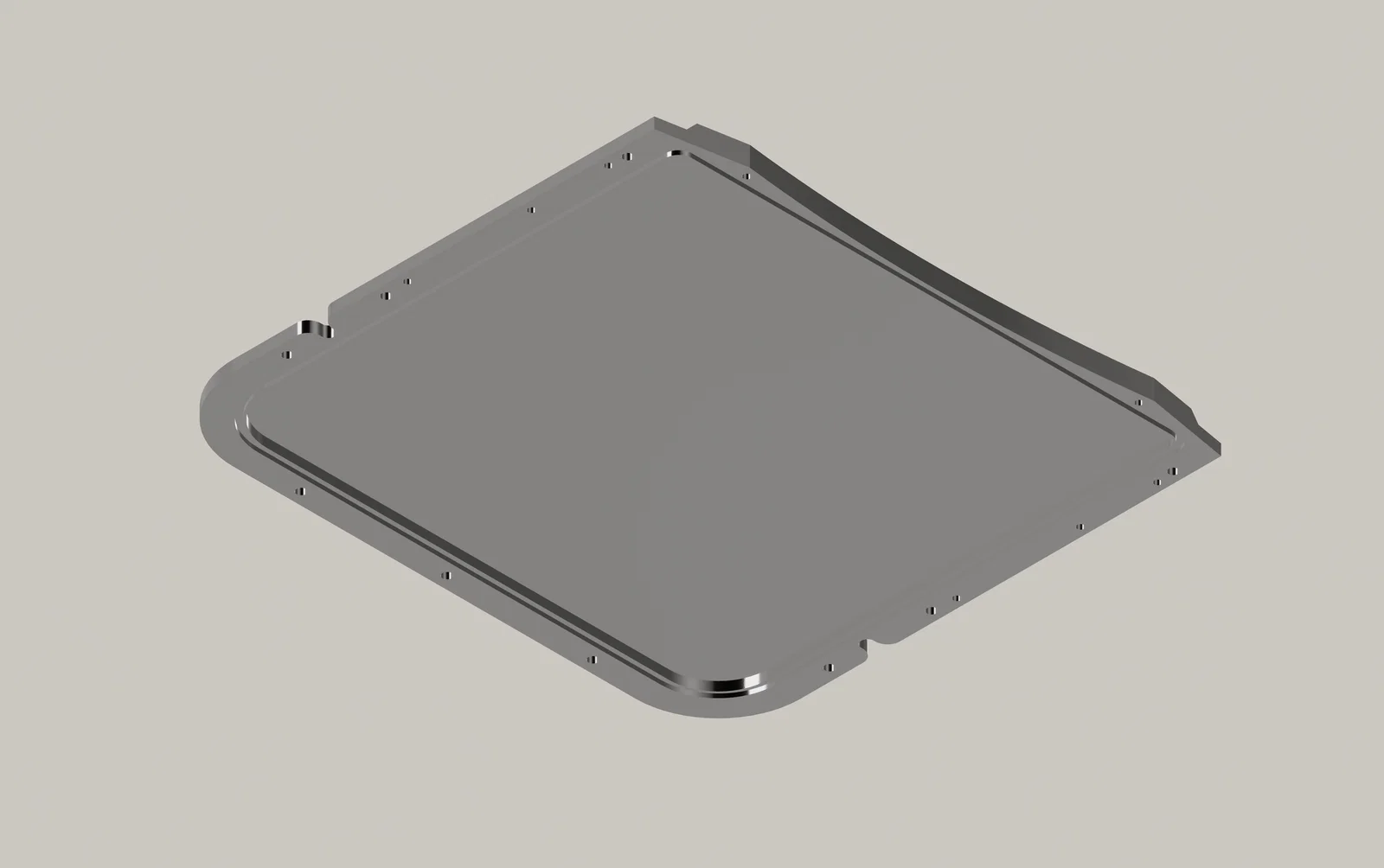

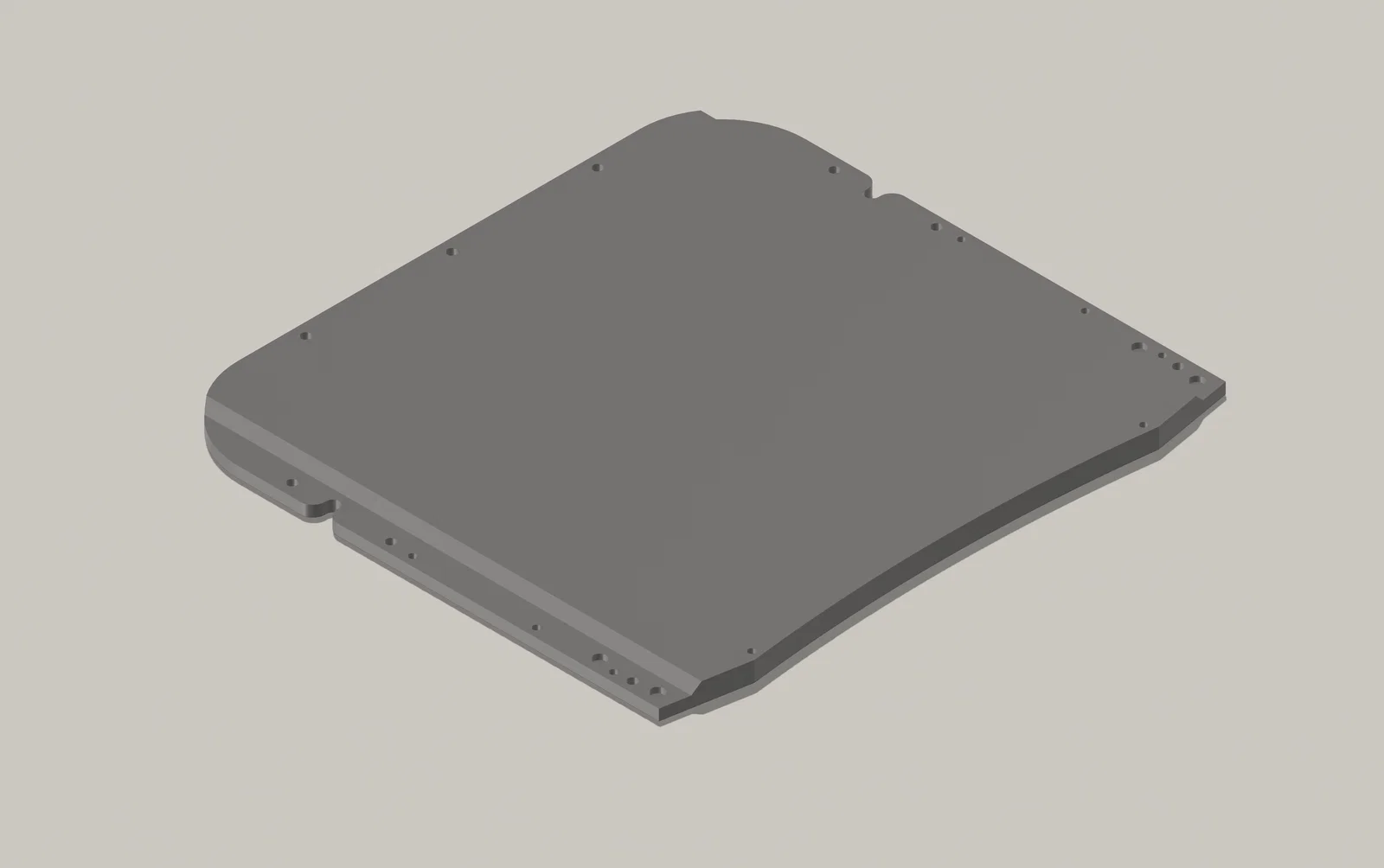

• Nắp nhôm CNC giúp bảo vệ pin khỏi trọng lượng của người lái.

Hướng dẫn CNC:

• Đặt làm nắp từ các dịch vụ như JLC hoặc Xometry bằng nhôm 6061 anod hóa. Nhớ gửi kèm tệp PDF sơ đồ ren.

Hướng dẫn in:

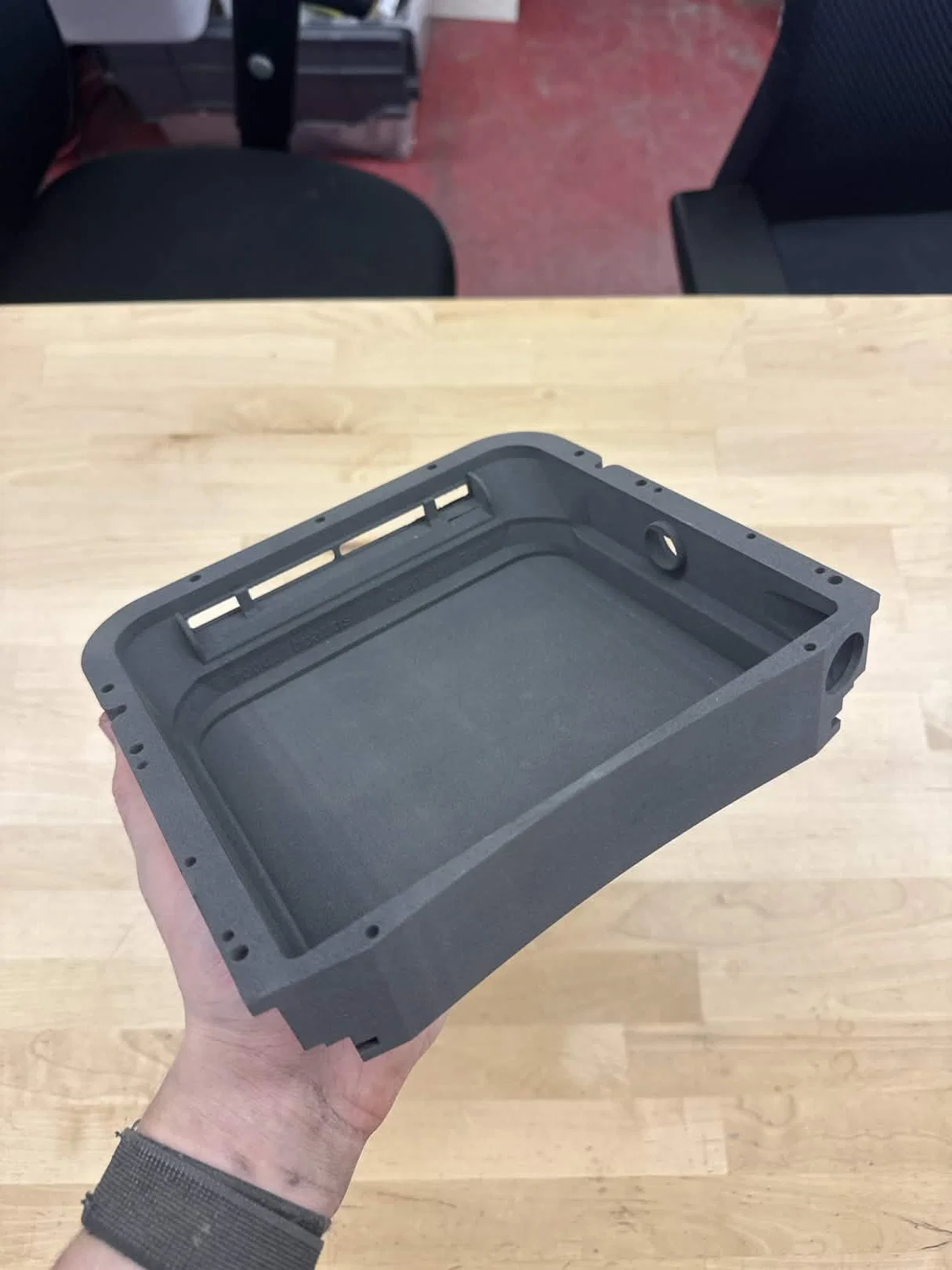

• In hộp bằng loại vật liệu bền nhất bạn có. Mình khuyên nên in Nylon SLS từ JLC hoặc Xometry để có kết quả và độ bền tốt nhất.

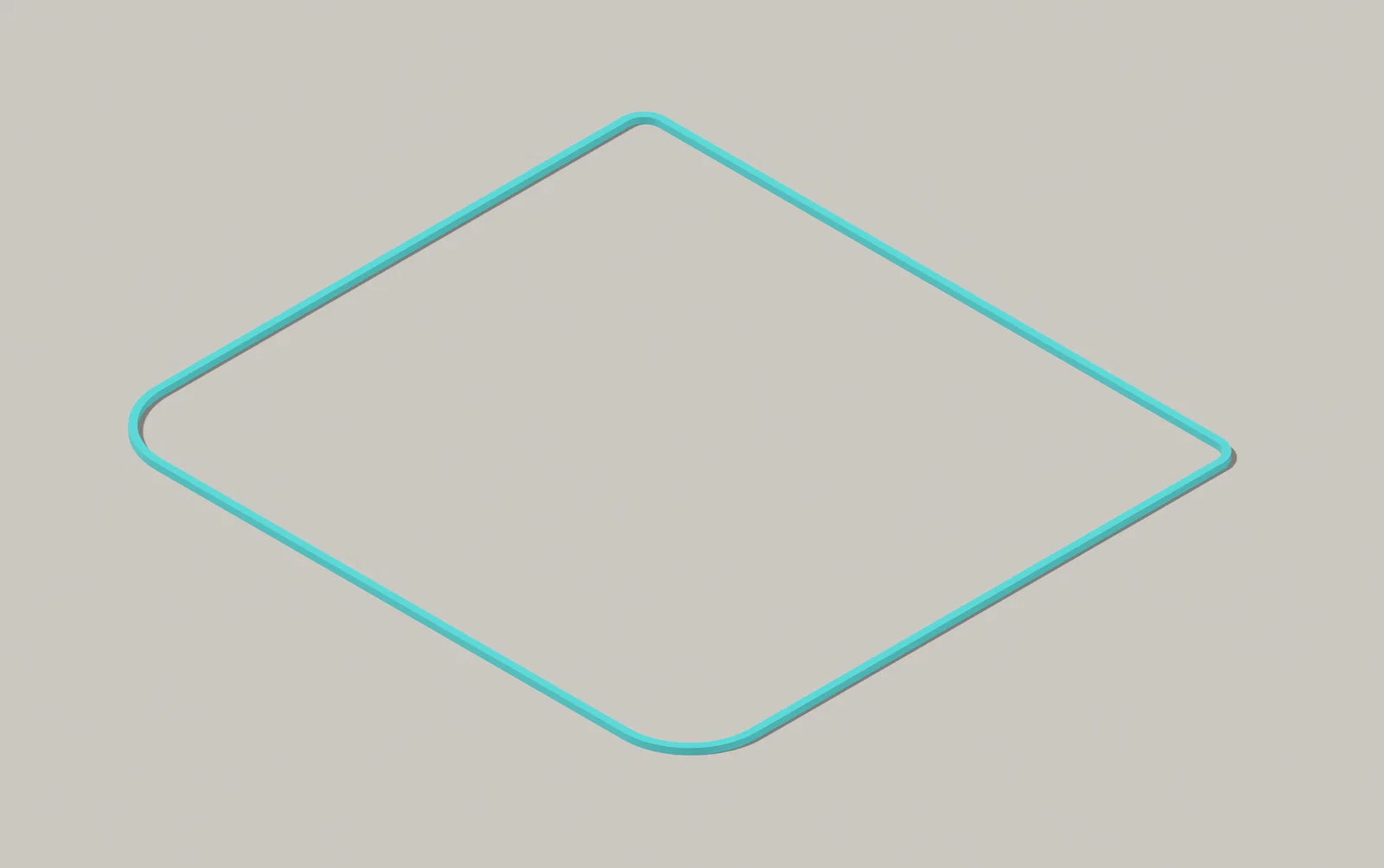

• In ron (gasket) bằng vật liệu dẻo, có độ nén cao như TPU 85a. Các loại cứng hơn như 95a sẽ khó nén chặt, làm giảm khả năng kín nước và dễ làm tuôn ren khi đóng hộp.

Hướng dẫn lắp ráp:

• Bạn cần chuẩn bị các loại ốc sau:
  • M3 x 10mm button head (số lượng: 6 con)
  • M3 x 50mm button head (số lượng: 2 con)
  • M4 x 10mm button head (số lượng: 5 con)
• Cắt và dán tấm mút xốp EVA 1mm (có bán ở các cửa hàng thủ công) vào mặt trong nắp để bảo vệ pin và linh kiện điện tử.
  • (Tùy chọn) Một lớp băng keo Kapton hoặc Fishpaper dưới mút xốp sẽ tăng khả năng cách điện và bảo vệ tốt hơn.
• Cắt một miếng mica (acrylic) làm cửa sổ LED (131mm x 11mm). Dán vào mặt ngoài hộp bằng silicon chống nước.
• Lắp chặt cổng sạc bằng silicon chống nước. Nó sẽ khớp vào vị trí khi ron nằm gọn trong rãnh.
• Cố định tuyến cáp M20 bằng silicon chống nước.
• Dùng miếng dán chống nước Goretex để che lỗ thoát khí ở phía đối diện cổng sạc.
• Khi đóng hộp sau khi kiểm tra xong, hãy đi một đường keo silicon chống nước quanh vành hộp để đảm bảo kín nước tuyệt đối.
