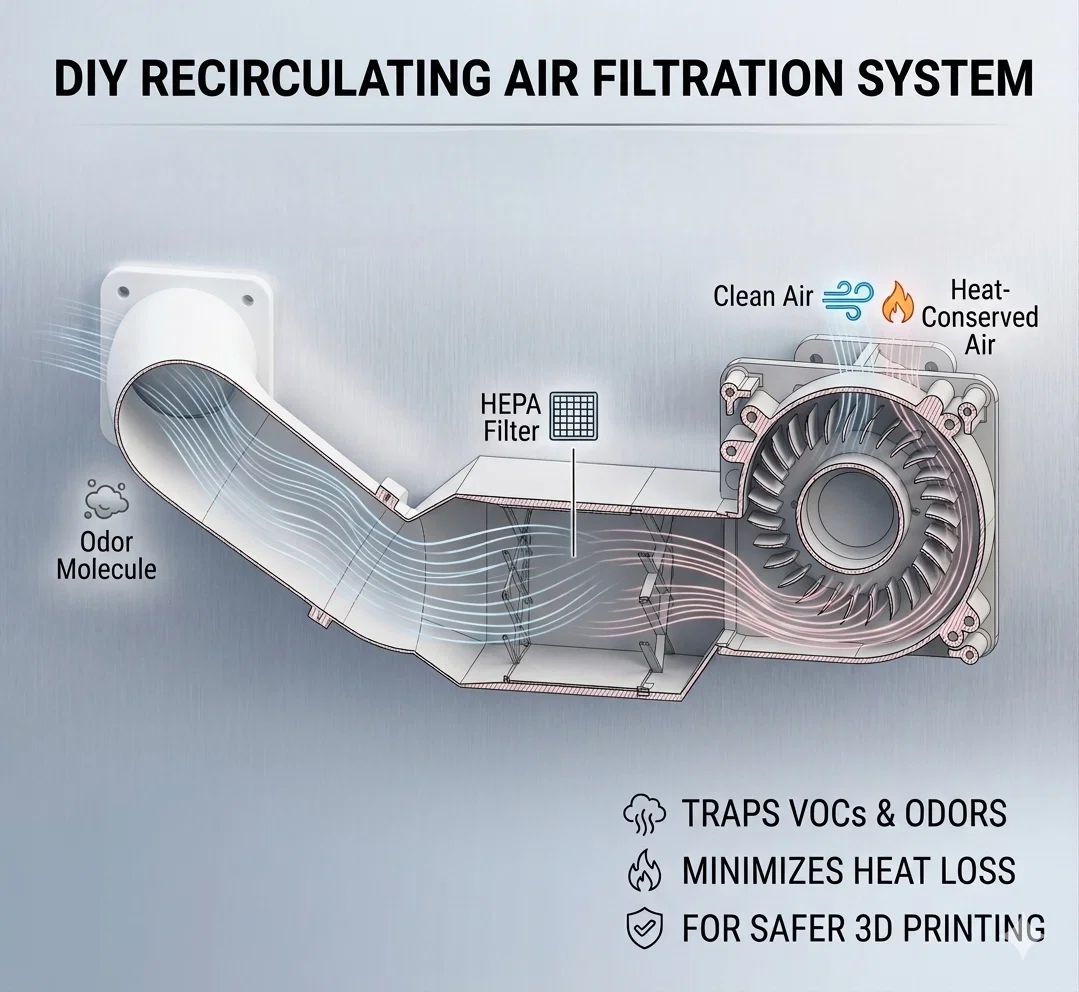

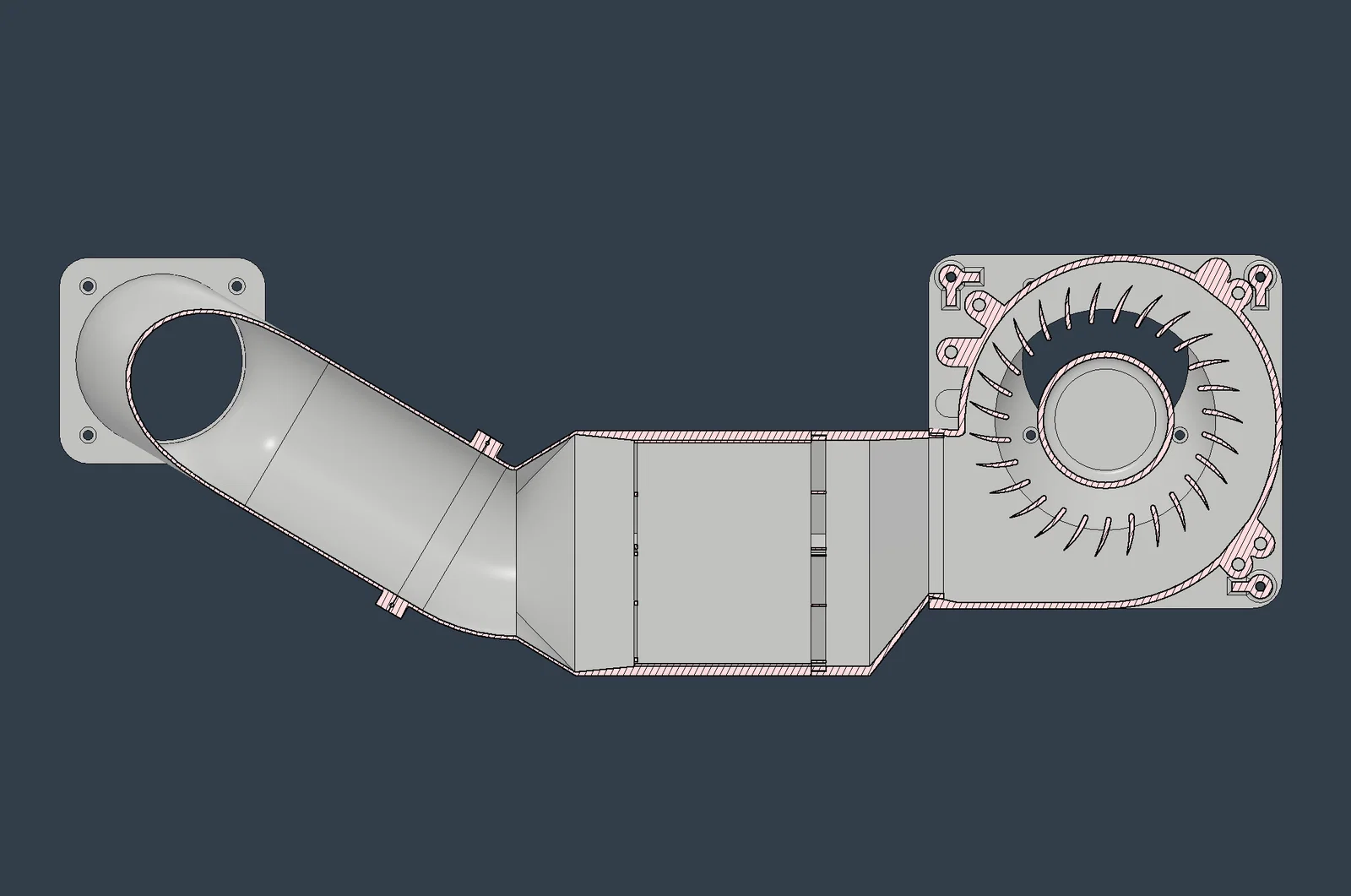

Đây là phiên bản thứ ba của hệ thống lọc khí tuần hoàn dành cho máy in của bạn.

Các cải tiến chính:

  • Quạt thổi mạnh mẽ hơn (45.0CFM, 55.0mm2HO)
  • Dung tích bộ lọc lớn hơn
  • Tiết kiệm thời gian in và vật liệu in
  • Trọng lượng nhẹ hơn
  • Lắp đặt dễ dàng hơn

Hướng dẫn lắp ráp:

  • Chuẩn bị
  1. Chuẩn bị một quạt thổi 12032 (thông số: 45.0CFM, 55.0mm2HO)
  2. Chuẩn bị 11 ốc cấy (Brass threaded inserts) (kích thước: 345)
  3. In mỗi linh kiện một cái (bạn có thể cần in hai tấm "Acrylic damage-free fixing board")
  • Lắp ráp
  1. Dán "Filter blocker" và "Air-in buffer section"
  2. Dán "Air-in buffer section" và "Air-out buffer section"
  3. Dán "Air-out buffer section" và "Air-out fan duct" - Bộ lọc (Filter set)

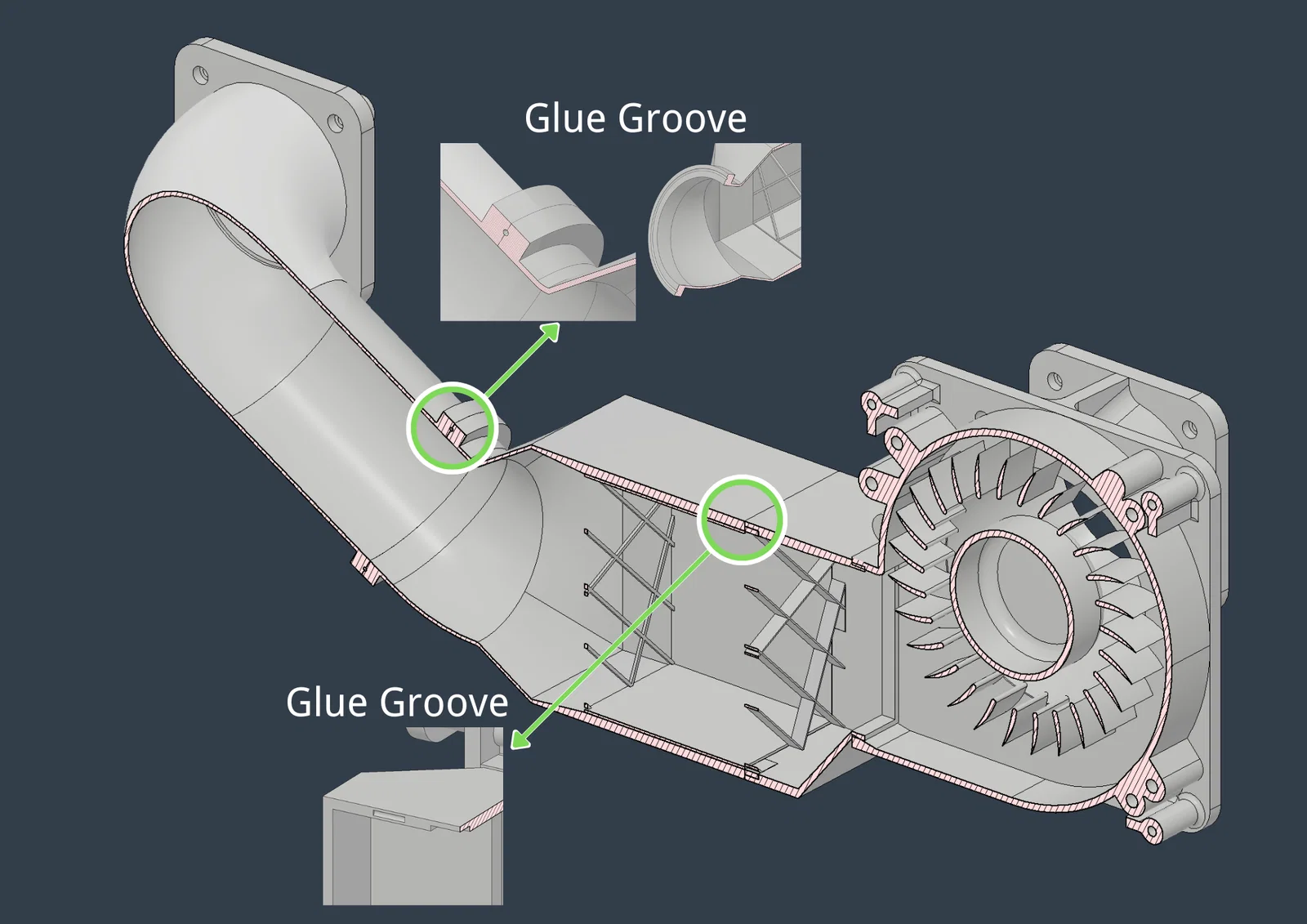

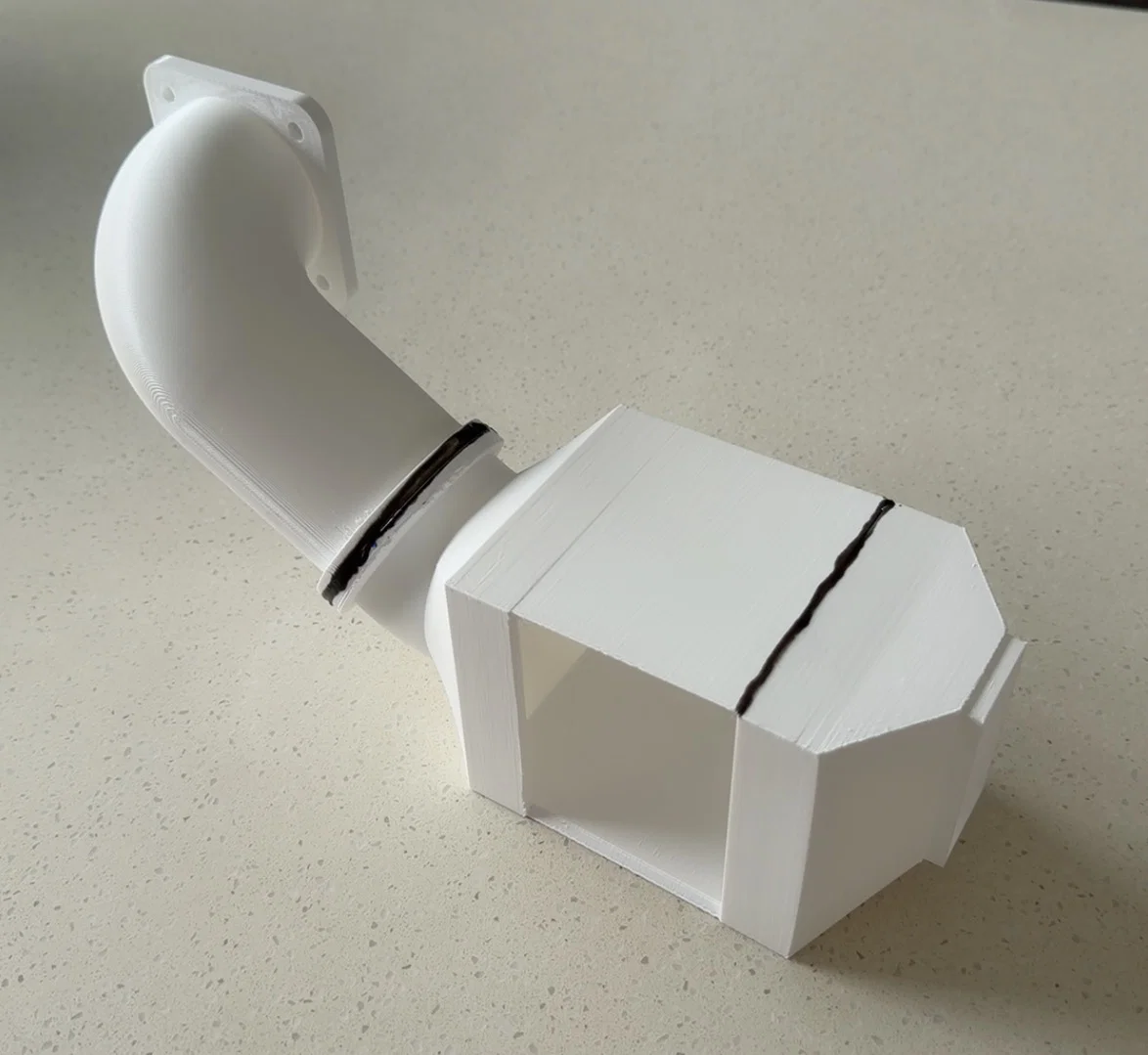

  4. (Khuyến nghị) Bạn nên dùng keo epoxy để gia cố các vị trí dán - những đường màu đen bạn thấy giữa các phần được dán trong ảnh đính kèm
  5. Lắp 3 ốc cấy vào "Air-in blower buffer section"

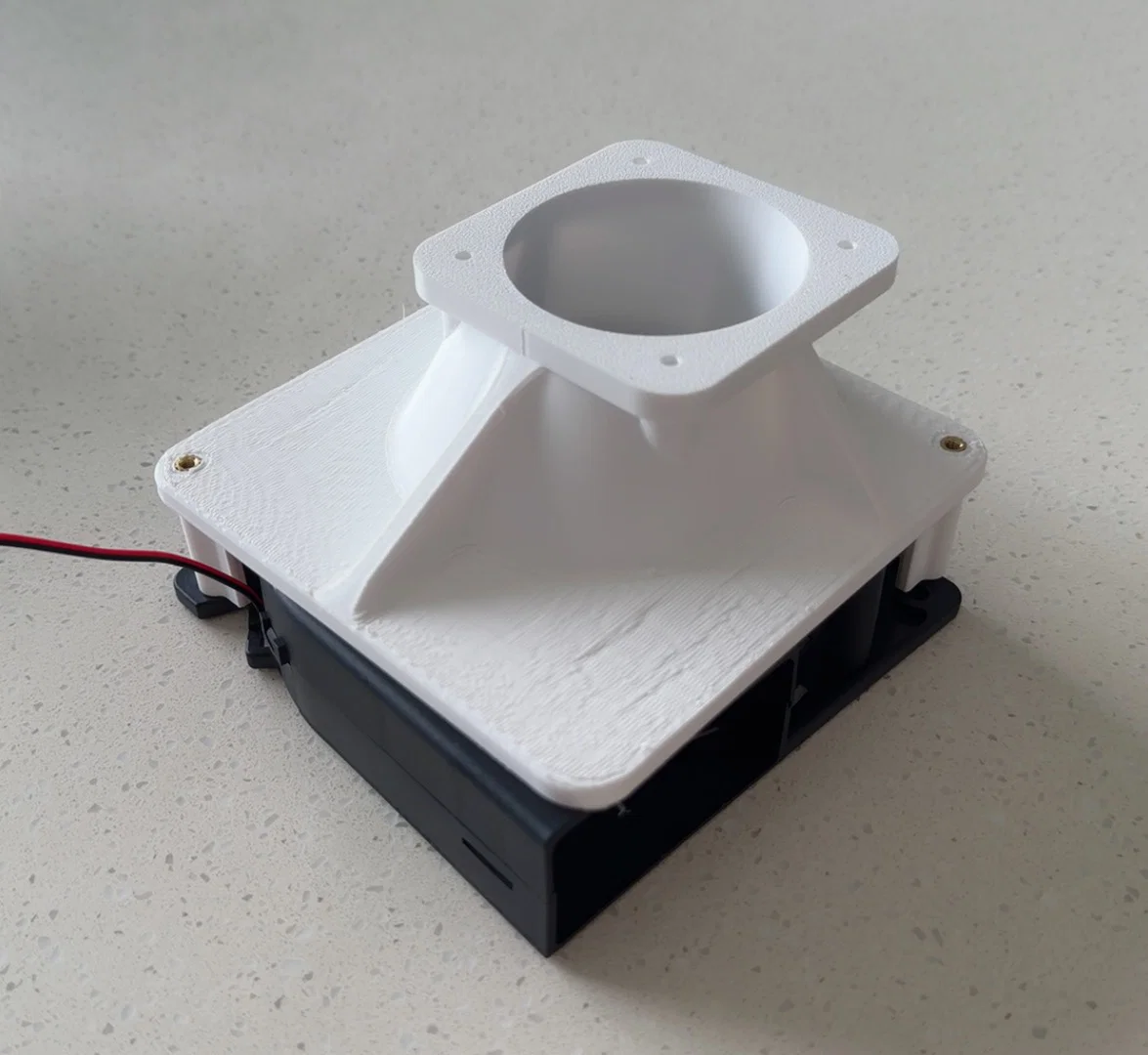

  6. Lắp quạt thổi 12032 vào "Air-in blower buffer section" - Bộ quạt (Blower set)
  7. Lắp 4 ốc cấy vào mỗi tấm “Acrylic damage-free fixing board”

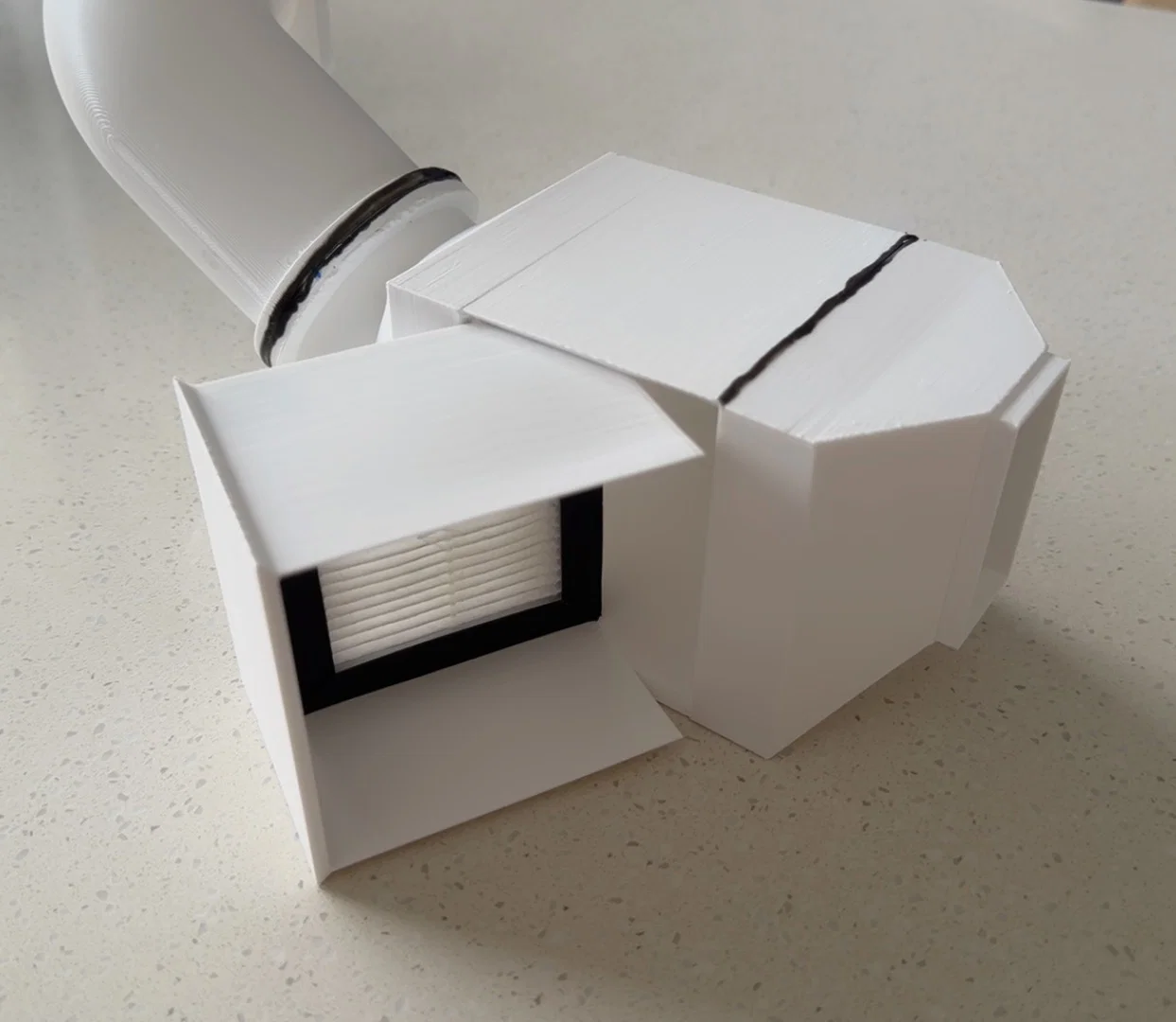

  8. Đổ đầy bộ lọc vào "Filter container" tùy theo loại bạn thích (tôi đã sử dụng màng lọc HEPA H13 dày 15mm và túi than hoạt tính dày 30mm) rồi đặt nó vào "Air-out buffer section"

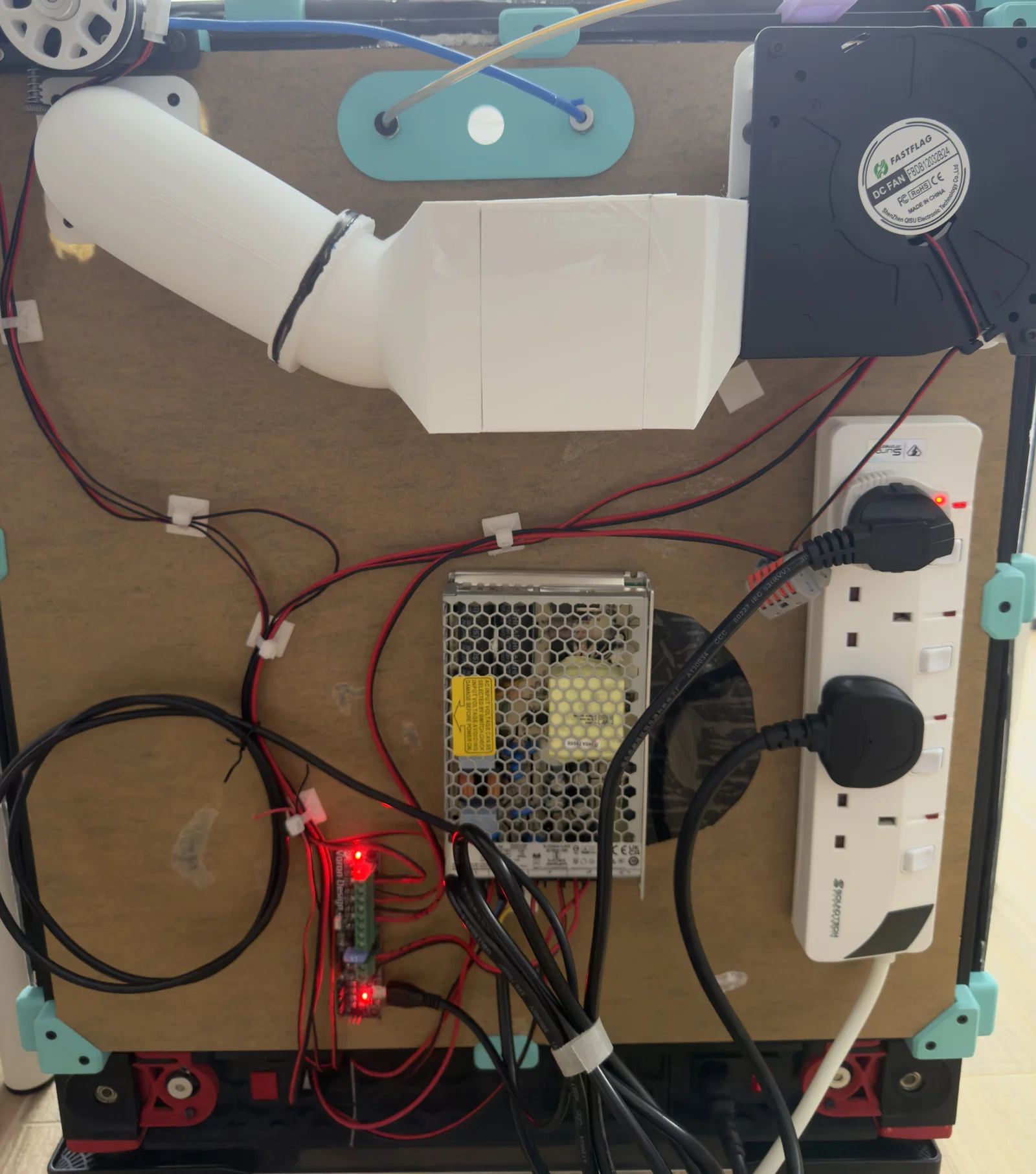

  9. Lắp Bộ quạt lên máy in với sự hỗ trợ của một tấm “Acrylic damage-free fixing board”
  10. Lắp Bộ lọc lên máy in với sự hỗ trợ của một tấm “Acrylic damage-free fixing board” (lúc này bạn đã dùng hết hai tấm "Acrylic damage-free fixing board")

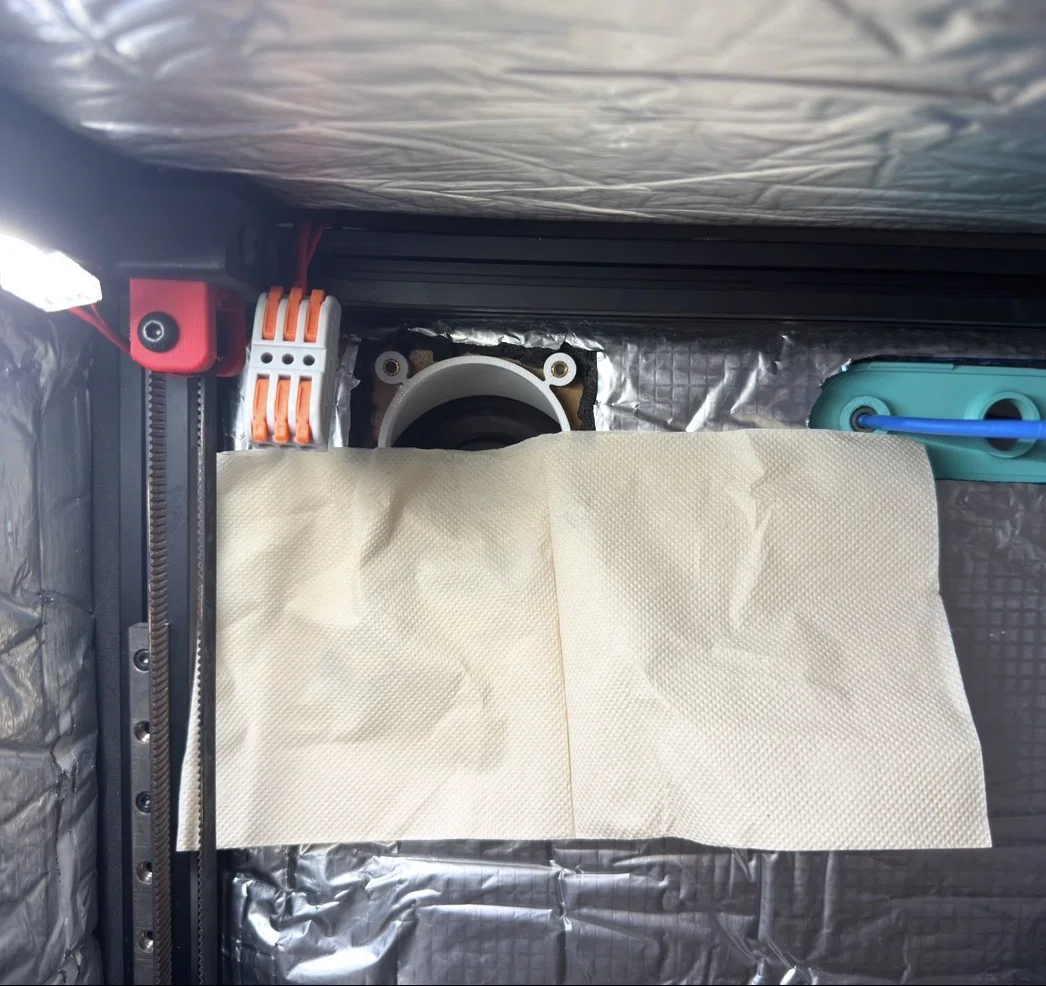

Chúc mừng! Việc lắp ráp đã hoàn tất, hãy tận hưởng không khí trong lành bằng cách bật quạt lên nhé!
