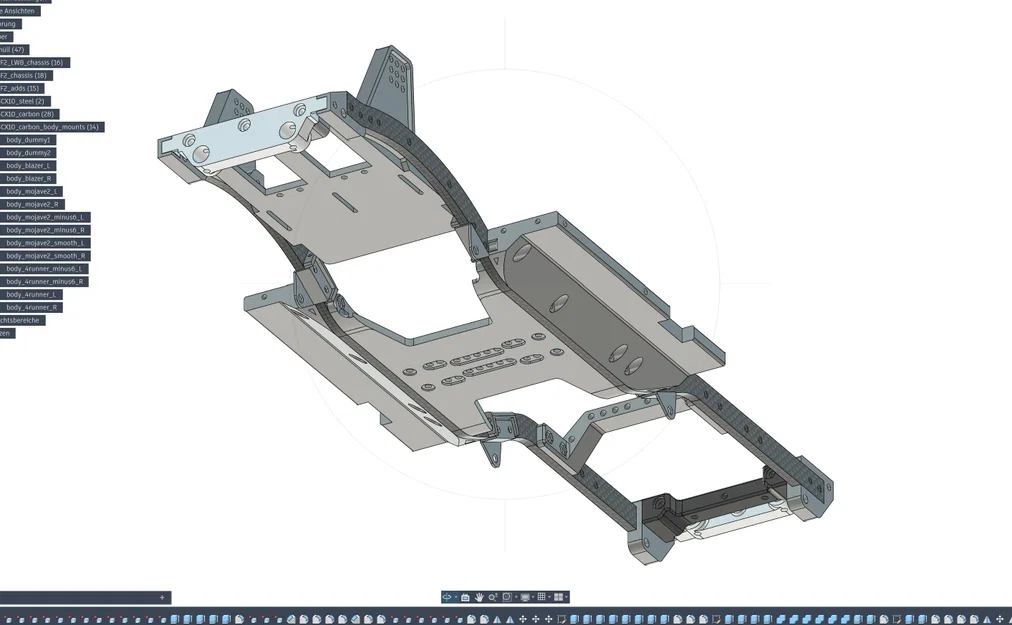

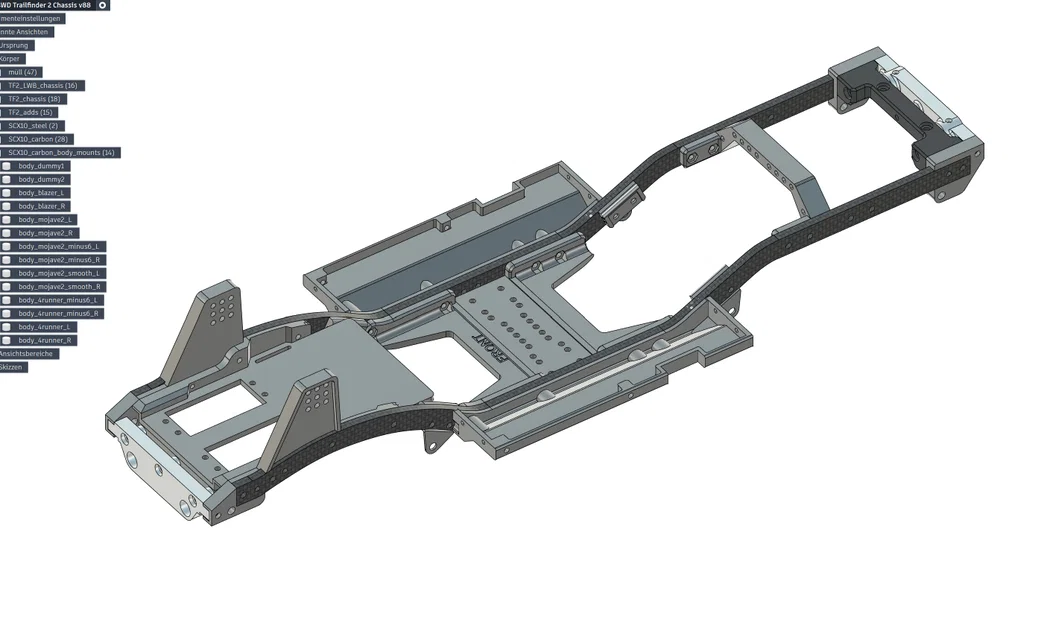

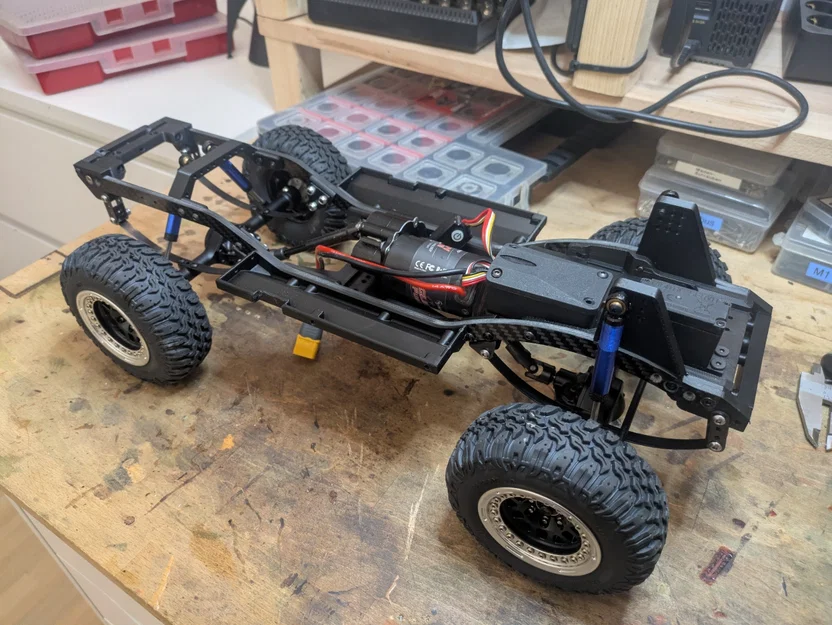

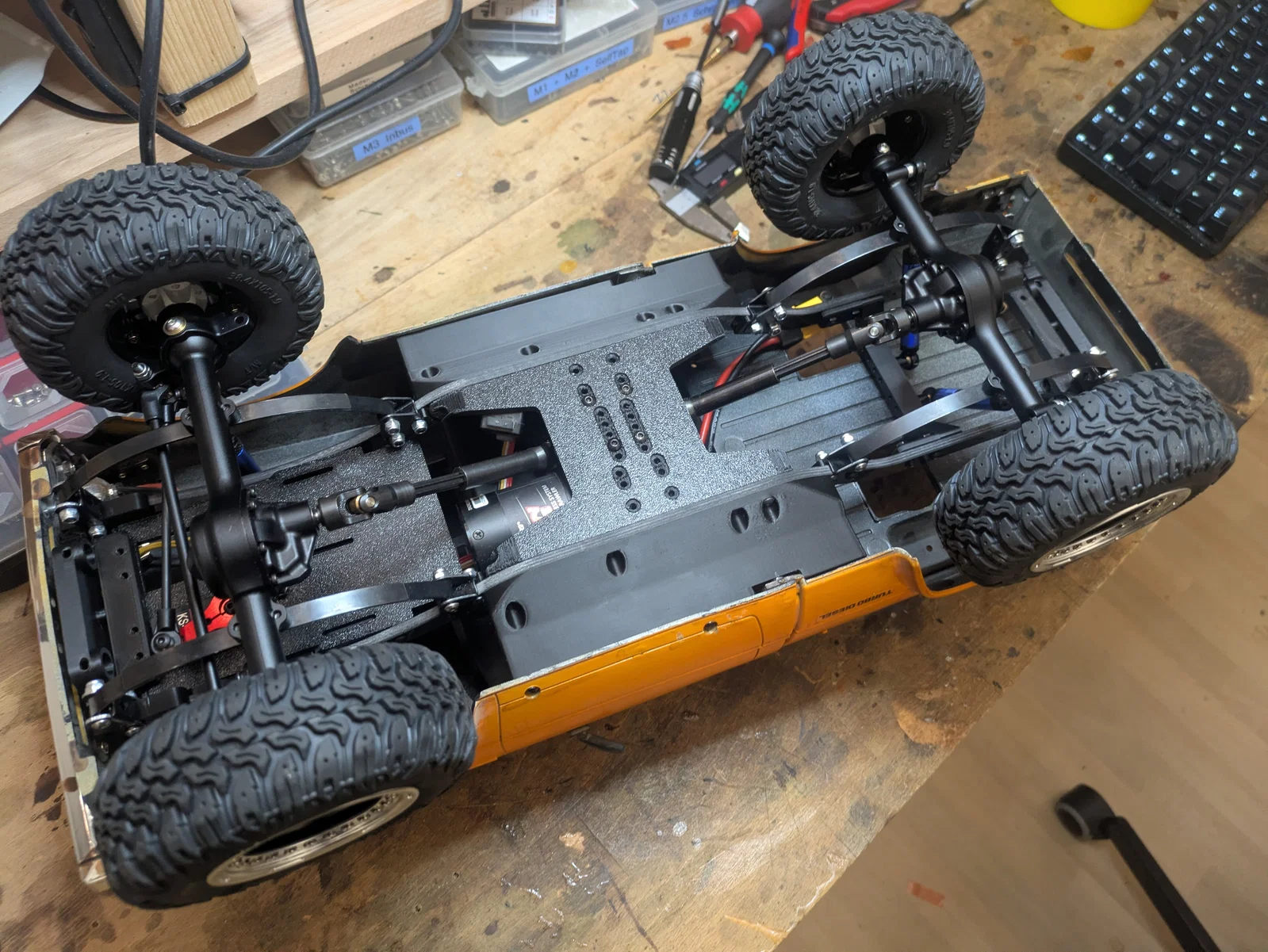

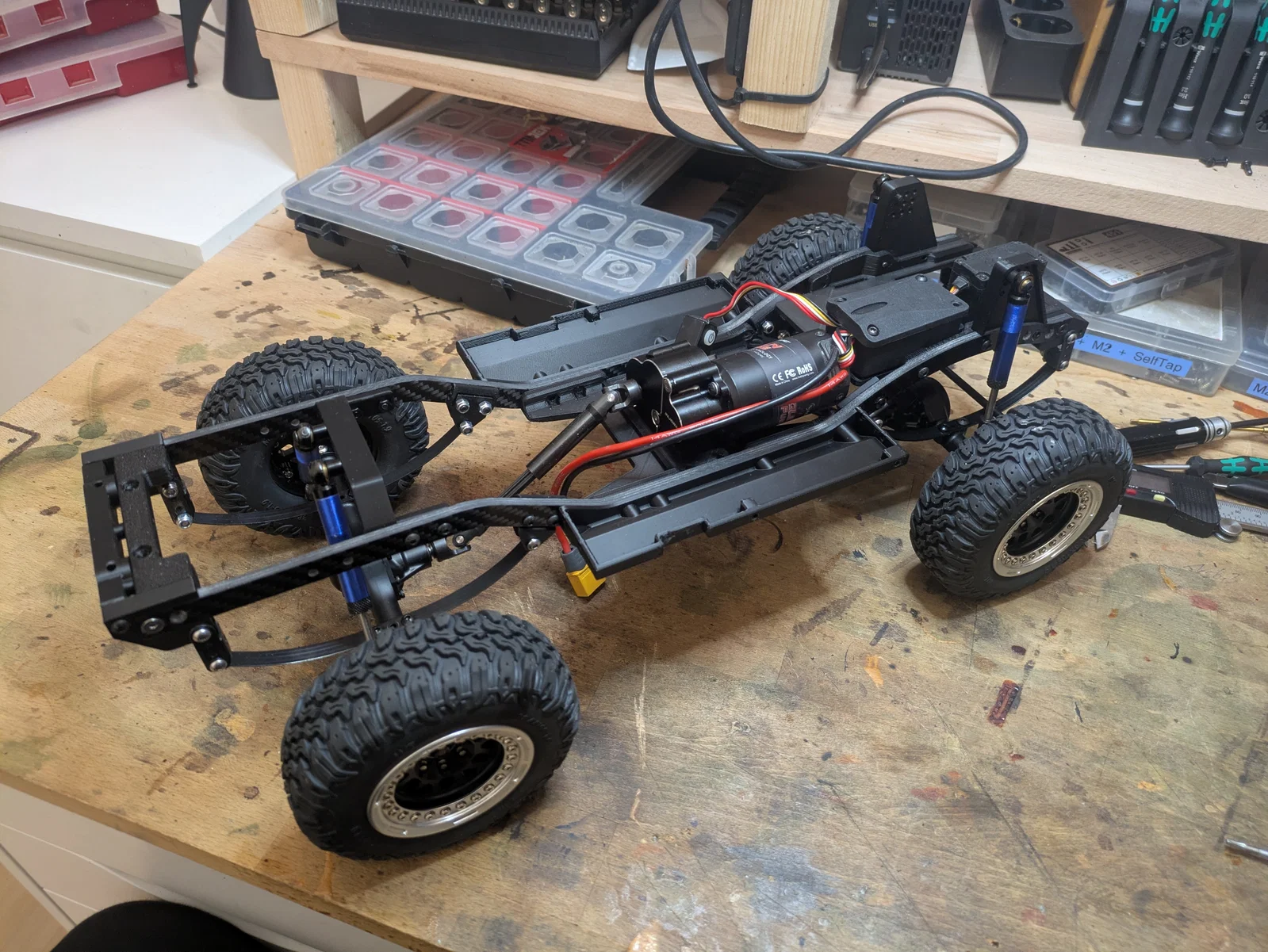

Chassis Custom Trail Finder 2 dựa trên thanh ray carbon SCX10 / Wheelbase 11,2" (284mm)

Mô tả chung

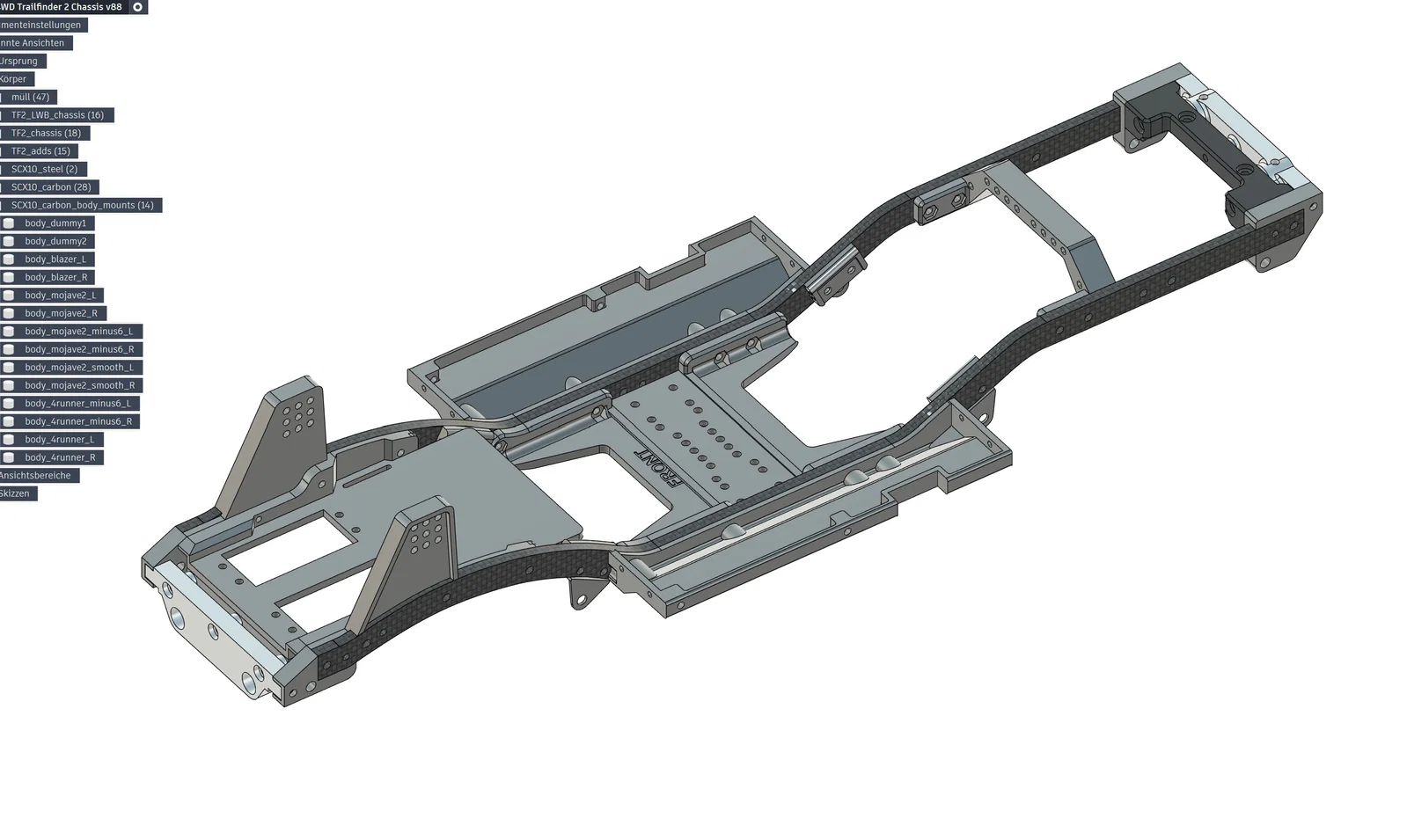

• Khung gầm (Chassis): Có hình học giống hệt 100% với RC4WD Trailfinder 2 gốc (11.2").

• Tất cả các điểm bắt vít, giá đỡ cản xe, giá đỡ thân xe, giá đỡ giảm xóc và móc treo nhíp đều tương thích 100% với phụ tùng RC4WD.

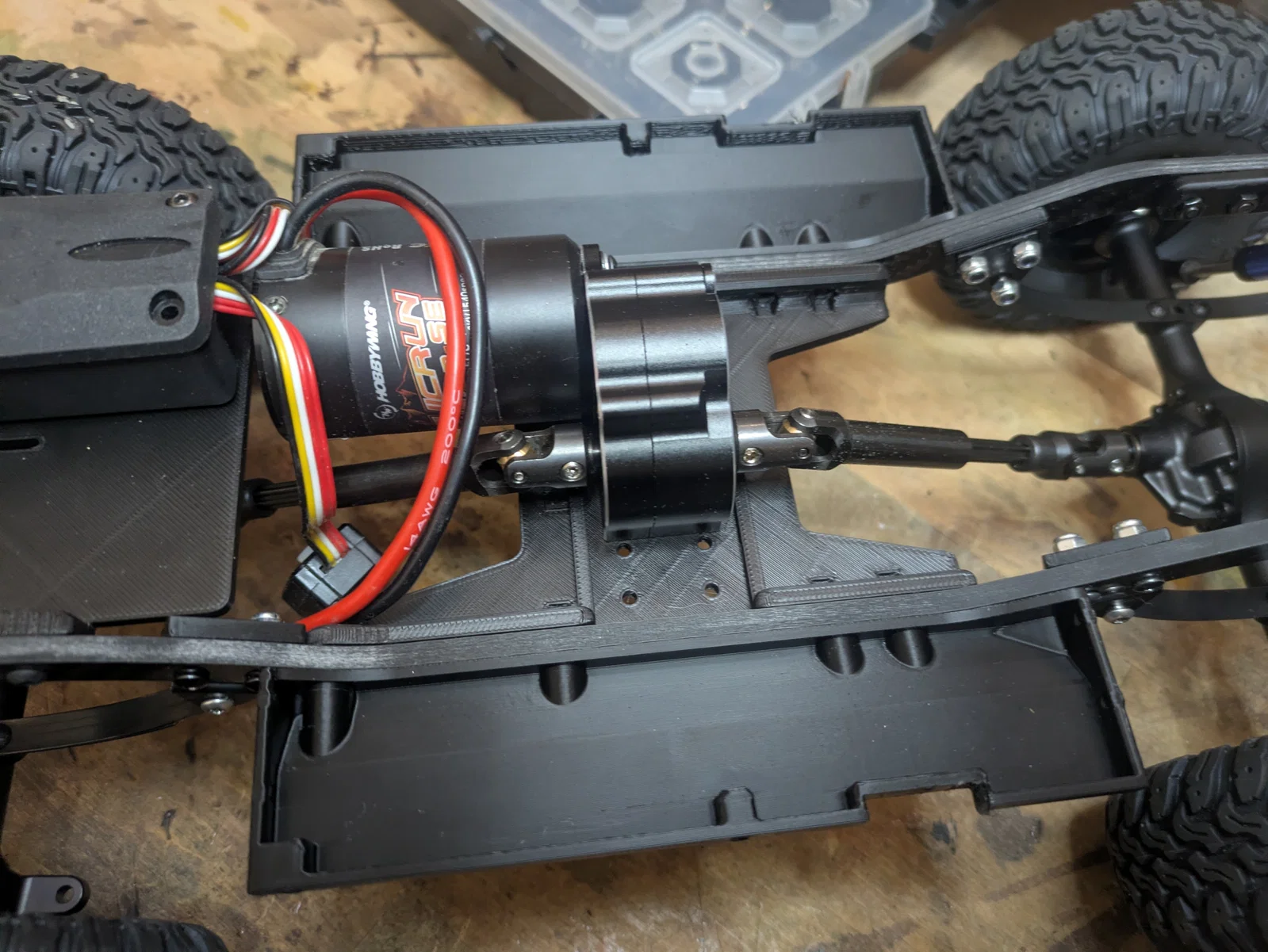

• Hộp số: Điểm khác biệt duy nhất là mình không dùng hộp số R3 mà dùng hộp số LCG với kiểu bắt vít Axial SCX10.

• Mình dùng loại của INJORA, nhưng bạn có thể tìm thấy vô số lựa chọn thay thế (như bản sao DLUX FAB với kiểu lỗ bắt vít AXIAL) trên Amazon, AliExpress, Temu, v.v.

• Khoảng trống phía trước khung gầm có thể tận dụng để đặt pin hoặc thêm servo.

• Nếu bạn sử dụng motor 540, bạn sẽ không cần phải cắt gọt phần nội thất bên trong.

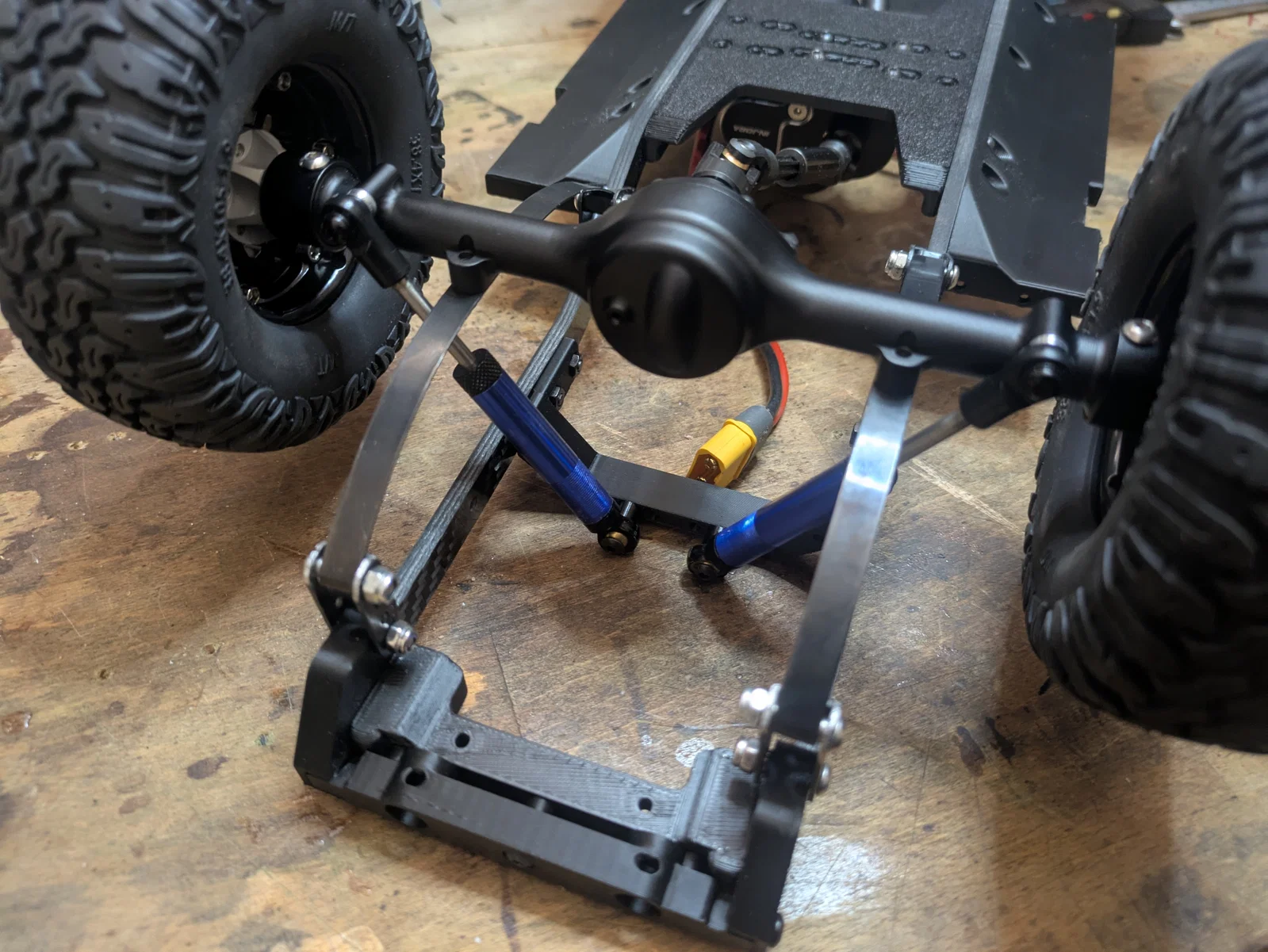

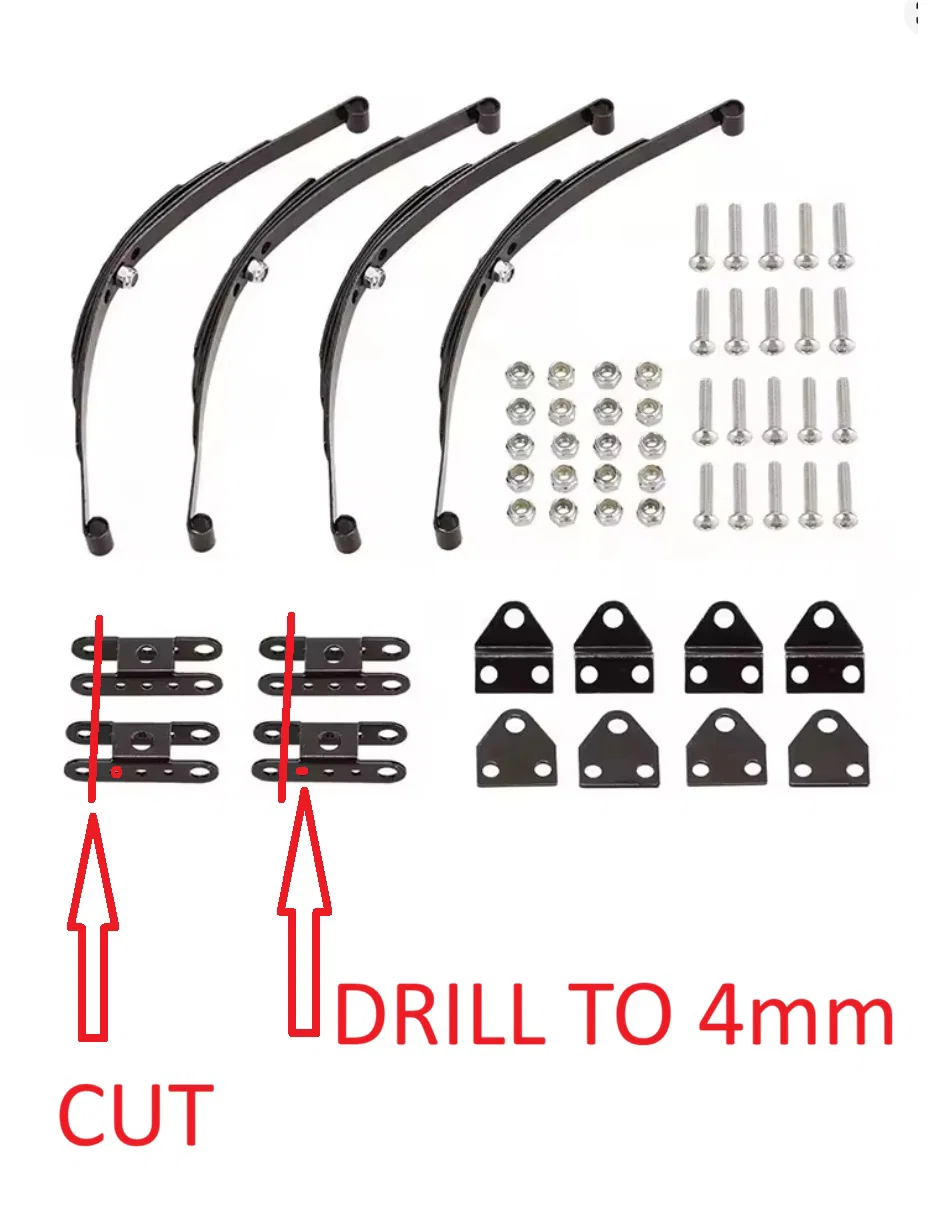

• Bộ nhíp: Cũng có sẵn tại các shop ở Viễn Đông, thường được dán nhãn cho Tamiya hoặc D90. Bạn chỉ cần sửa đổi nhẹ phần móc treo để đạt được độ dài chuẩn của RC4WD (xem hình).

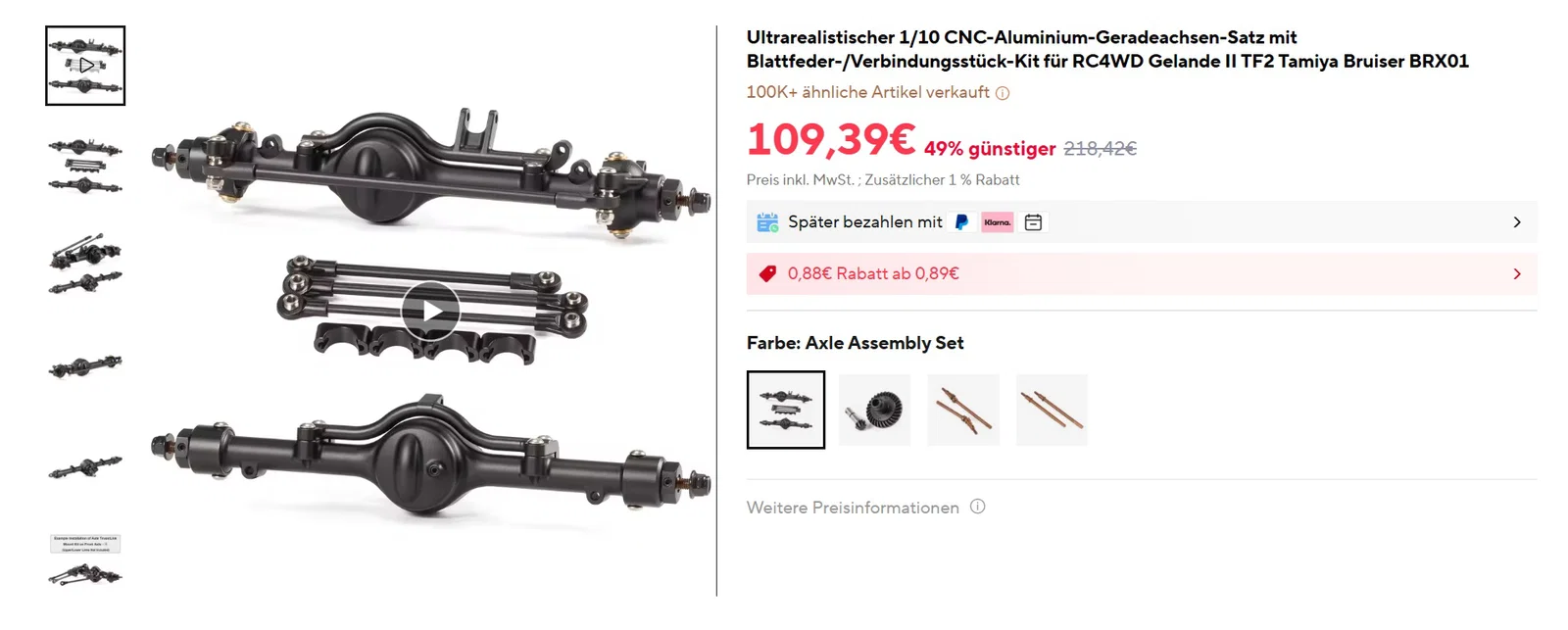

• Trục xe: Là những lựa chọn thay thế chất lượng cao, tốt hơn (và rẻ hơn) nhiều so với hàng gốc. Chất lượng hoàn thiện và ngoại hình đều vượt trội hơn RC4WD. Bạn cũng có thể tìm thấy chúng tại các shop nước ngoài.

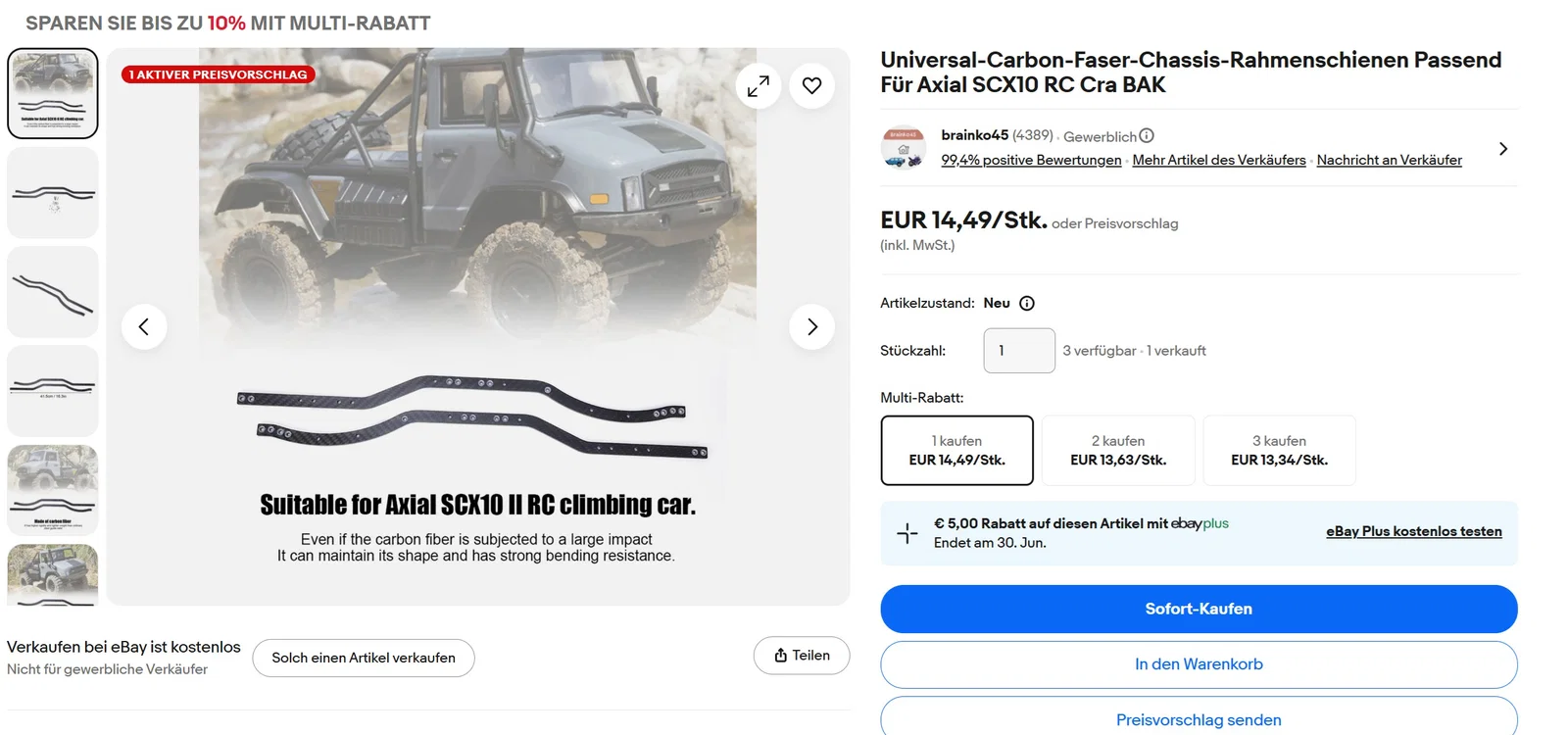

• Thanh ray (Rails): Đây là phụ tùng gốc của TFL Racing thuộc dòng chassis T10 Pro, một bản sao SCX10 Gen1 chất lượng rất cao. Hiện tại chúng đã có hàng nhái ở các shop thông dụng với giá khoảng 15€.

• Hầu hết các lỗ được thiết kế cho ốc vít M3.

• Nhiều ốc vít được bắt trực tiếp vào nhựa. Một số yêu cầu cần có đai ốc.

• Mọi chi tiết được in bằng PLA+ với độ lấp đầy (infill) 25% và 3 đường bao (border lines). Sử dụng PETG hoặc ASA sẽ giúp mô hình chắc chắn hơn.

• L và R nghĩa là trái và phải.

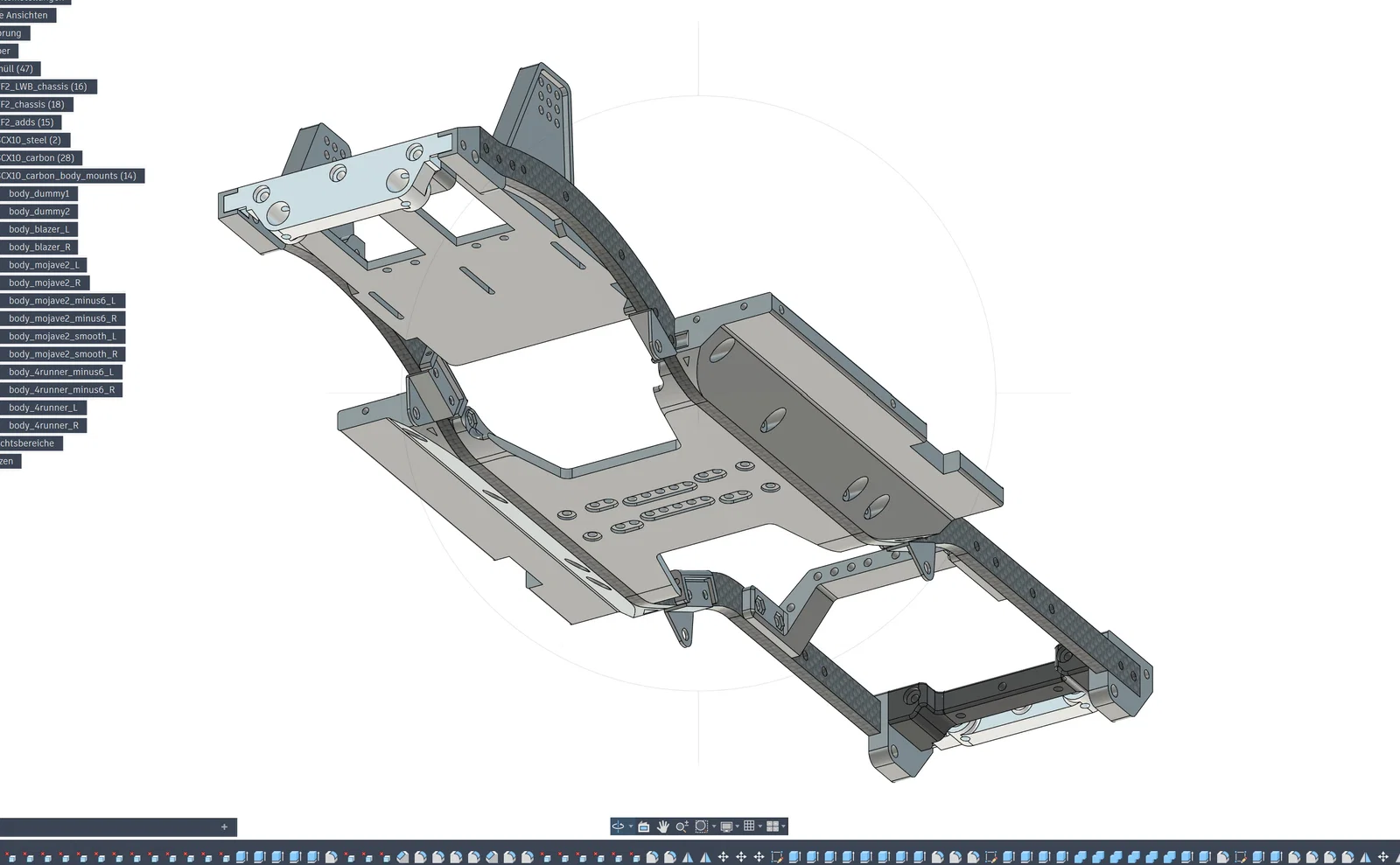

Mô tả linh kiện - chassis_parts

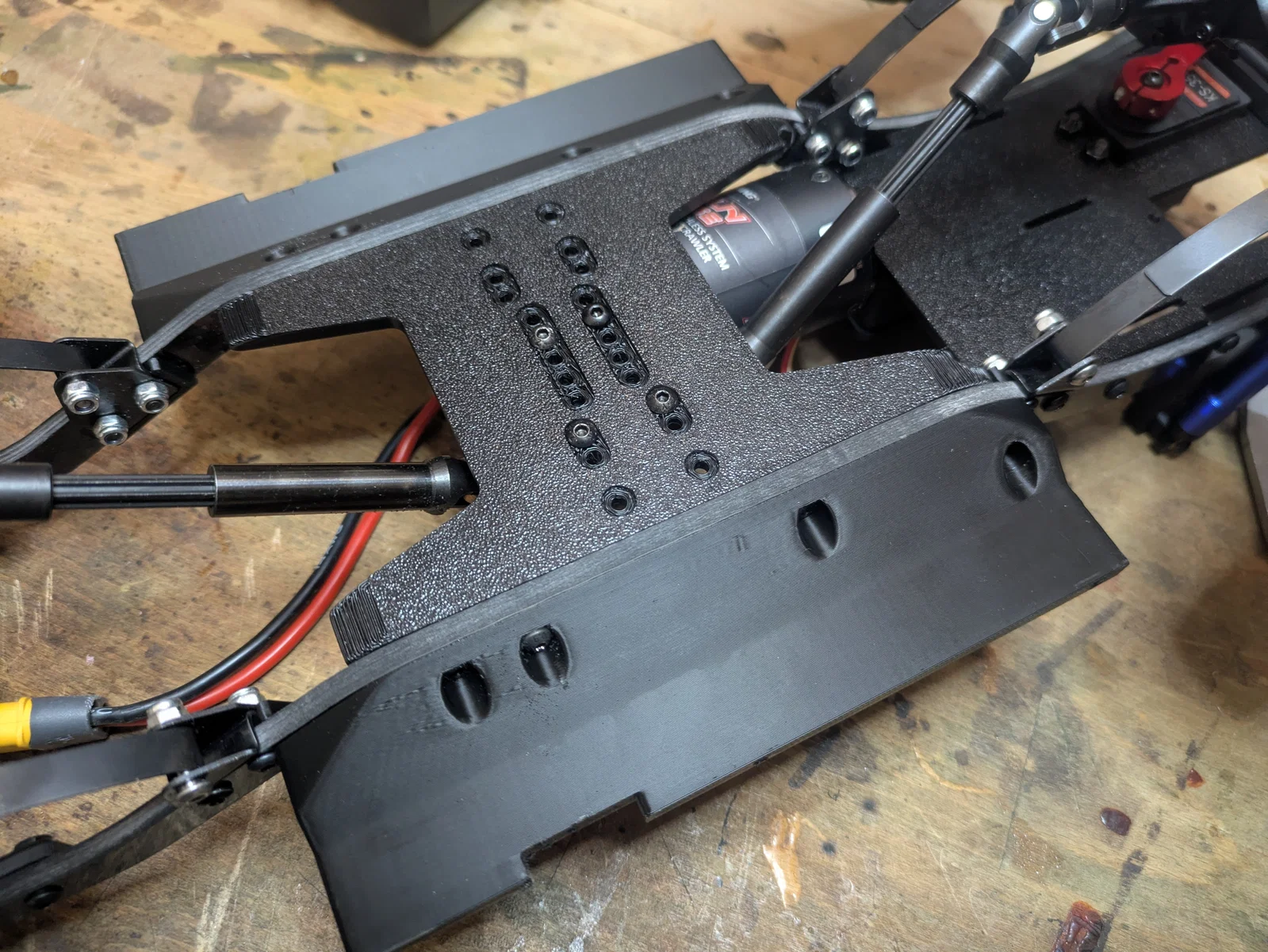

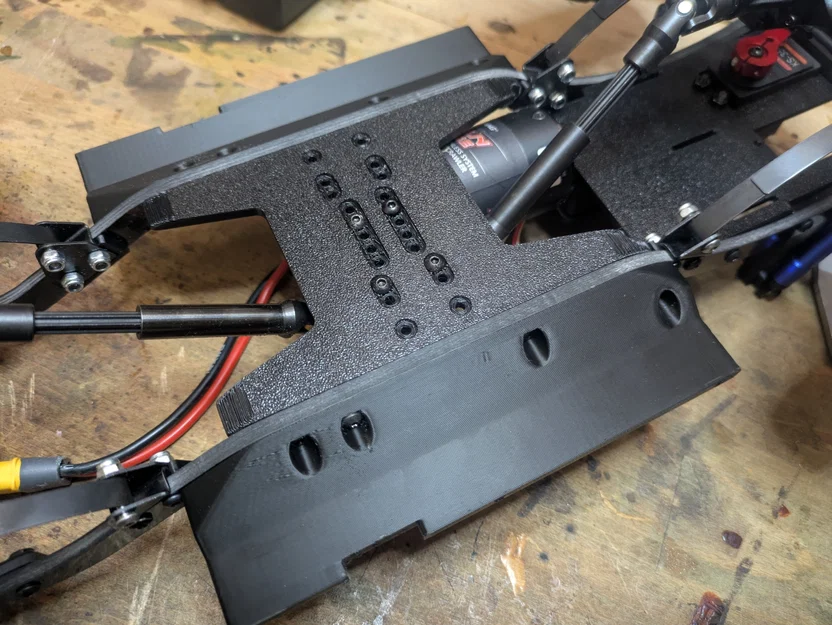

• skid /: Các điểm bắt vít cho hộp số, tùy thuộc vào loại trục, kích thước hộp số và hướng lắp motor.

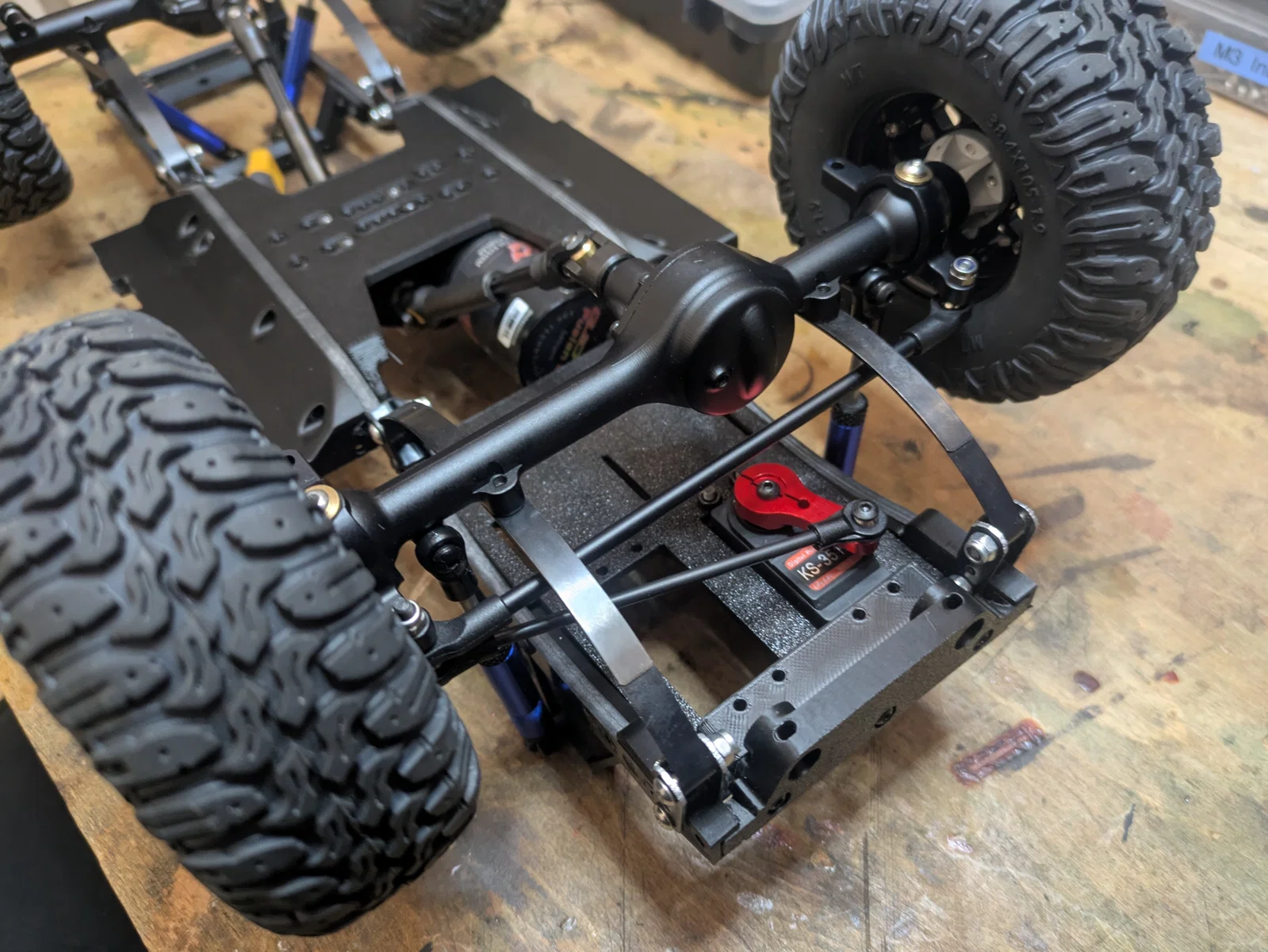

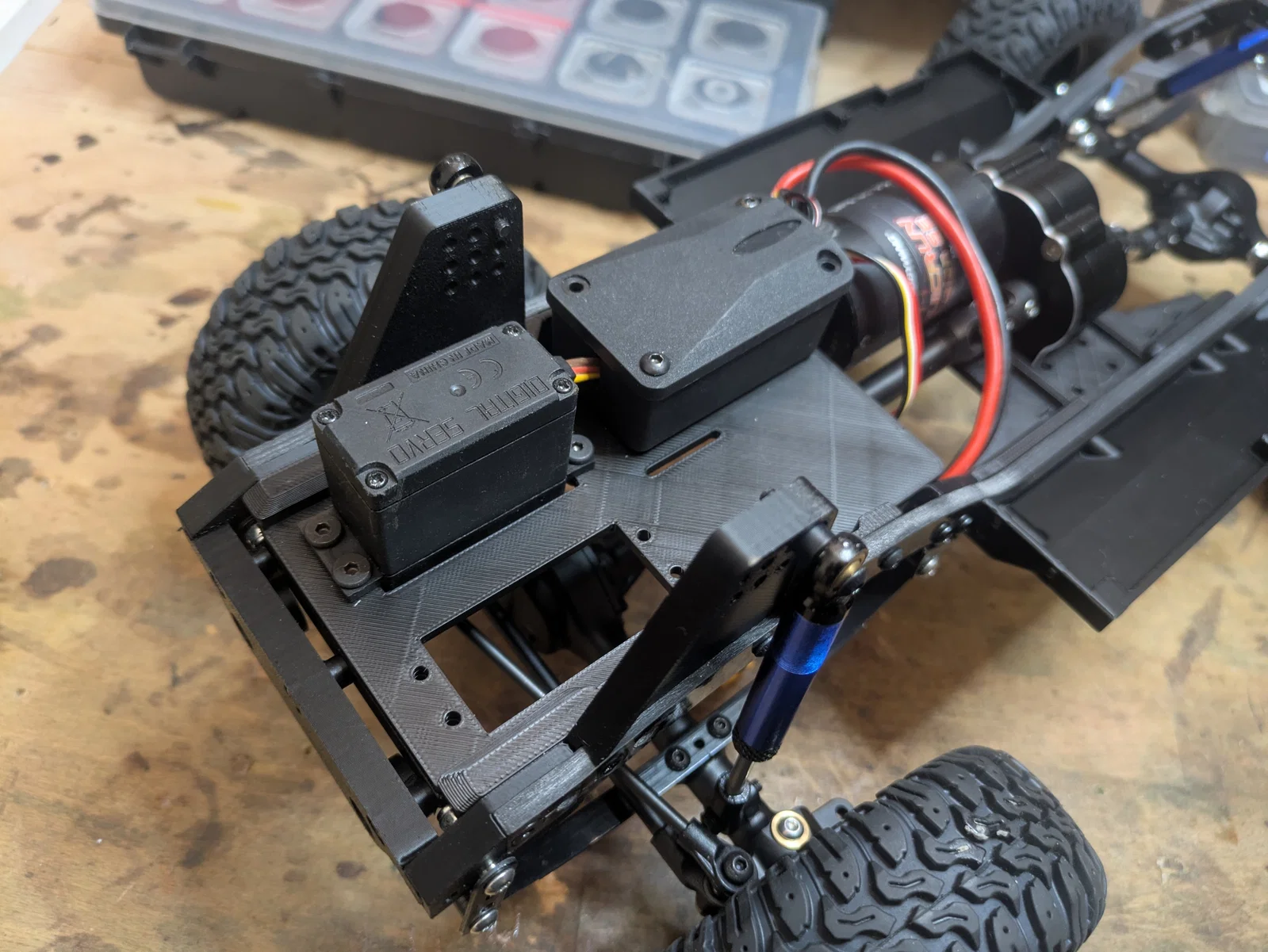

• akku_servo /: Khoảng trống bên phải là vị trí lắp servo nguyên bản của RC4WD, bên trái là vị trí tùy chọn.
• shocktower /: Phía trước cho phép lắp giảm xóc ở mặt trước hoặc sau trục. Giảm xóc sau cũng có thể lắp tương tự; bạn chỉ cần xoay tháp giảm xóc sau lại. Lưu ý, kích thước tối ưu cho giảm xóc là 90mm.
• support /: Dùng để gia cố các giá đỡ cản xe. Bộ phận phía sau cũng là điểm bắt thân xe nguyên bản.
• shackle_under /: Vì các thanh ray gốc rộng hơn nên các chi tiết này phải đặt dưới giá đỡ nhíp bằng thép. Các dấu chấm phải hướng về phía trước. 1 là chassis trước, 2 là chassis sau.
• hanger /: Điểm bắt cho móc treo nhíp (mình sử dụng vít M3 kèm ống lót 4mm, nhưng vít M4 hoặc vít trục M4 cũng dùng được).

Mô tả linh kiện - drilling_templates

• drill_front & rear /: Đối với các giá đỡ nhíp bằng thép, cần khoan các lỗ M3 vào khung; đây là các khuôn mẫu để hỗ trợ việc đó. Hãy gắn chúng vào các thanh ray bằng vít M3 rồi khoan xuyên qua.

Mô tả linh kiện - body_mounts

• Giá đỡ thân xe cho tất cả các loại vỏ RC4WD phù hợp với chassis Trail Finder 2 11.2".
• Có các phiên bản với độ lệch -6mm (minus6) để nhìn giống xe thật (scale) hơn.

Mô tả linh kiện - bumper_mounts

• Cả ba biến thể giá đỡ cản xe RC4WD. Tất nhiên, chúng không thể chắc chắn bằng hàng gốc. Do đó, chúng được gia cố thêm vào các chi tiết khung đỡ bằng ba vít M3.
