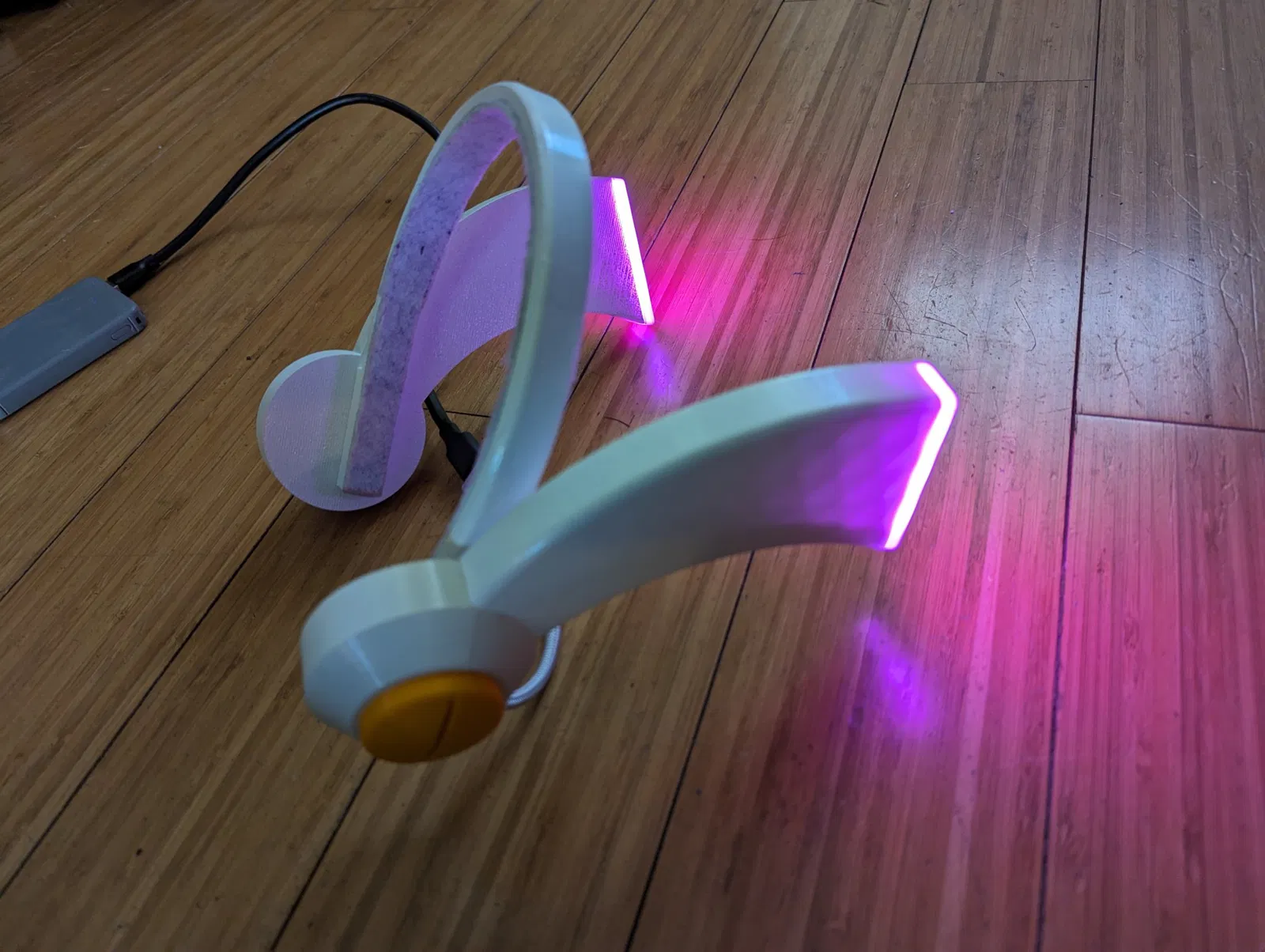

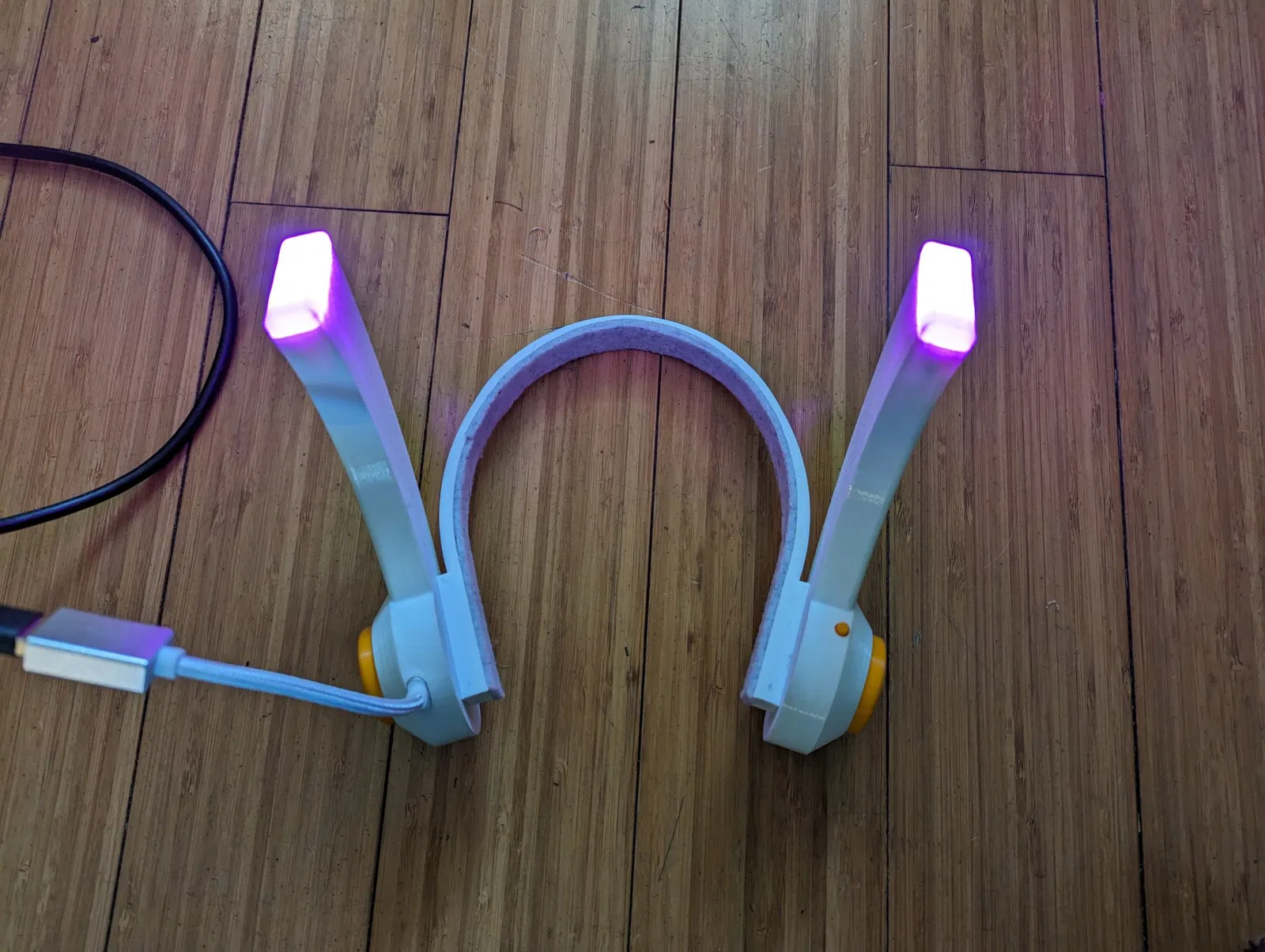

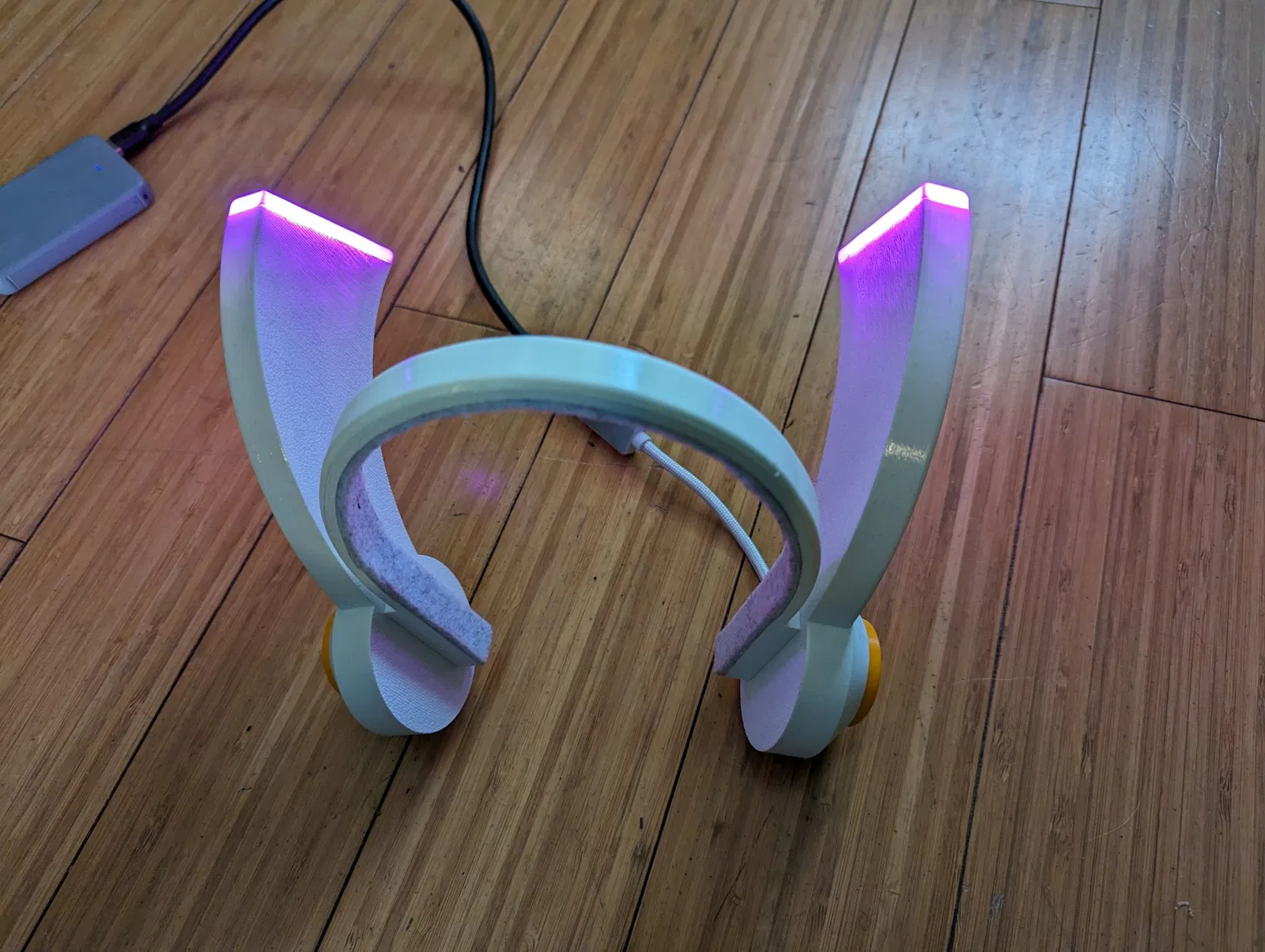

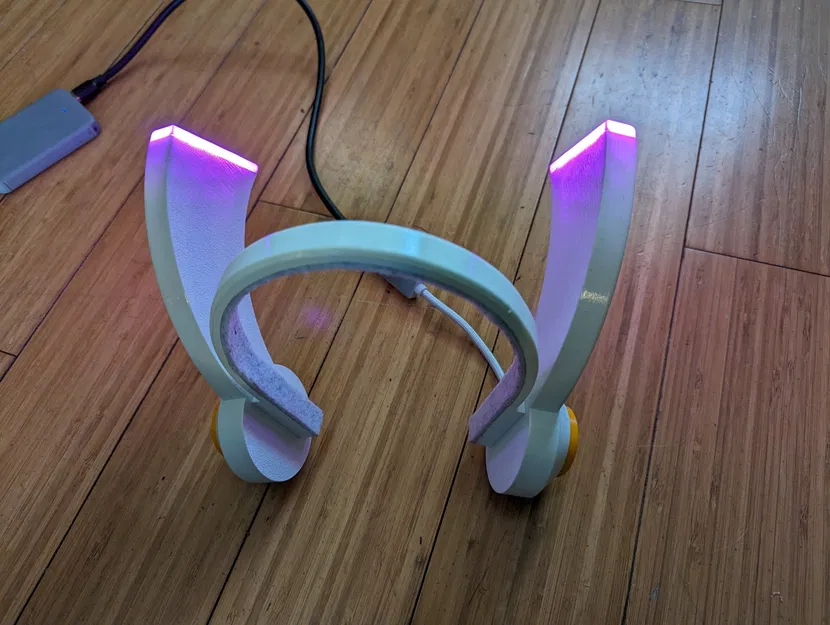

Mũ bảo hiểm robot Susie từ trò chơi Kirby với Arduino lập trình...

Đầu băng/mũ bảo hiểm này được làm cho một đứa trẻ ở độ tuổi tiểu học. Nó nên có thể được điều chỉnh lên kích thước người lớn khá dễ dàng vì chỉ cần thay đổi thực sự đầu băng.

Để xây dựng phần trang phục này, bạn sẽ cần những vật liệu sau

• Seeduino xiao (hoặc tương đương)
• Hai dải LED có thể điều chỉnh gồm 3 LED (Neopixel hoặc loại khác đều được, tôi đã sử dụng những cái này)
• Bốn chốt nhiệt M3x4x5
• Bốn vít đầu lục giác M3 x 10mm
• Một nút nhấn tạm thời (Một cái giống như những cái này)
• Một số dây (Tôi gợi ý một số dây đơn cho bên trong chén tai và sau đó một dây ruy băng 4 dây cho qua đầu băng)
• Cáp USB-C
• Pin dự phòng
• Vải dính (tùy chọn, nhưng được gợi ý)
• Keo siêu dính hoặc keo nóng
• Ống co nhiệt
• Sợi nhựa trắng tùy chọn cho đầu băng và các mảnh tai (Tôi đã sử dụng PETG trắng)
• Sợi nhựa trắng trong suốt hoặc bán trong suốt cho bộ khuếch tán LED (Tôi đã sử dụng Printed Solid Jessie Quarter White)
• Sợi nhựa vàng tùy chọn cho nút và vỏ chén tai (Tôi đã sử dụng Colorfabb Melon Yellow)

Cài đặt in

In theo hướng mà các bộ phận tải lên với bất kỳ cài đặt in nào bạn muốn. Nếu bạn không sơn các mảnh tai chính, có thể ánh sáng sẽ xuyên qua nhựa trắng. Một lớp lấp đầy khối thực sự trông khá đẹp khi điều đó xảy ra, vì vậy tôi sẽ gợi ý điều đó. Các vỏ chén tai màu vàng sẽ cần hỗ trợ nhưng phần đó nằm ở bên trong nên bạn sẽ không bao giờ thấy bề mặt.

Lắp ráp

Chèn các ống nhiệt vào các lỗ trên các mảnh tai bằng cách sử dụng một mỏ hàn. Bạn muốn chúng nằm phẳng hoặc chỉ hơi dưới bề mặt, chúng không nên nhô ra.

Cắt dây của bạn đến độ dài cần thiết. Bạn sẽ cần 3 dây từ mỗi cốc đeo có thể đi lên các dải LED ở trên cùng (nguồn, mặt đất và tín hiệu). Bạn sẽ cần 4 dây có thể chạy từ một mảnh tai này sang mảnh tai kia qua chiều dài của băng đầu. Bạn sẽ cần ba dây ngắn cho nút tạm thời.

Hàn ba dây vào các dải LED cho mỗi bên, đảm bảo bạn đang kết nối nguồn, mặt đất và tín hiệu với các pad đúng.

Chạy các dây LED từ trên cùng của các mảnh tai xuống vào bên trong rỗng và dán các LED lên trên cùng. Bạn có thể dán các bộ khuếch tán vào bây giờ nhưng tôi gợi ý nên chờ cho đến khi mọi thứ hoạt động.

Hàn các dây vào nút (nguồn, mặt đất, tín hiệu nút) và dán siêu keo phần mở rộng nút vào cuối. Đặt nút bên trong mảnh tai bên phải và khi phần in 3D nhô ra phía sau và có thể được nhấn để nhấp nút thì hãy dùng keo nóng để dán nó vào vị trí bên trong mảnh tai.

Kết nối tất cả các dây mặt đất với nhau, hàn chúng lại và co nhiệt. Tất cả những dây này cuối cùng sẽ chạy đến chân mặt đất trên seeduino. Bạn có thể hàn các dây trực tiếp vào seeduino hoặc bạn có thể sử dụng các chân dupont vì có đủ khoảng trống cho chúng.

Kết nối tất cả các dây nguồn với nhau, hàn chúng lại và co nhiệt. Tất cả những dây này sẽ kết nối với chân 3.3v trên seeduino.

Kết nối dây tín hiệu nút với chân 8 trên seeduino.

Kết nối dây tín hiệu LED bên trái với chân 9 trên seeduino.

Kết nối dây tín hiệu LED bên phải với chân 10 trên seeduino.

Tải mã đi kèm lên seeduino thông qua Arduino IDE từ máy tính của bạn.

Ngắt kết nối seeduino khỏi máy tính và kết nối với pin dự phòng. Khi khởi động, các đèn LED nên có màu hồng đặc. Nhấn nút (cần giữ trong một giây và sau đó thả ra để kích hoạt) hoạt ảnh sẽ thay đổi. Có các hoạt ảnh hồng đặc, nước, lửa, gió, điện, băng và tắt mà bạn có thể chuyển đổi giữa chúng.

Nếu mọi thứ hoạt động thì hãy vặn chặt băng đô vào các miếng tai bằng vít M3 và phủ bên trong băng đô bằng vải dính. Dán keo siêu chắc vào các bộ khuếch tán trên đỉnh các miếng tai. Nhét tất cả dây cáp vào các miếng tai và lắp vừa các nắp màu vàng. Tôi không khuyên bạn nên dán keo những cái này phòng trường hợp bạn cần truy cập vào các linh kiện điện tử một lần nữa.

Tôi không có sơ đồ dây vì tôi đã làm điều này cách đây một năm và tôi không muốn tháo rời nó để chụp ảnh. Nếu ai đó làm một cái và muốn tôi đưa vào (với tín dụng thích hợp) hãy cho tôi biết.
