Bộ Chắn Đạn BB Gắn Tripod Cho Daisy 499B

CẢNH BÁO & GIỚI HẠN AN TOÀN

Daisy 499B là loại súng hơi BB có vận tốc rất thấp (khoảng 240 fps). KHÔNG ĐƯỢC THỬ SỬ DỤNG VỚI CÁC LOẠI SÚNG BB HOẶC SÚNG HƠI KHÁC, CHÚNG CÓ THỂ BẮN XUYÊN THỦNG BỘ CHẮN NÀY. THẬM CHÍ MỘT SỐ LOẠI SÚNG AIRSOFT CŨNG CÓ THỂ BẮN XUYÊN. LUÔN ĐEO KÍNH BẢO HỘ KHI SỬ DỤNG.

Tổng quan

Đây là bộ chắn đạn BB được thiết kế riêng cho Daisy 499B, có khả năng gắn lên chân máy ảnh (tripod) tiêu chuẩn. Mình thích tập bắn trong căn hộ nhưng các loại bộ chắn bán online thường chỉ dành cho đạn chì, khiến đạn BB bị nảy ngược ra ngoài rất phiền phức. Mặc dù đạn nảy ra không còn nhiều năng lượng nhưng mình rất ngán cảnh phải đi dọn đạn khắp sàn. Ngoài ra, thiết kế này rất gọn (dễ in trên bàn in nhỏ), khác hẳn với những loại khác mình từng thấy.

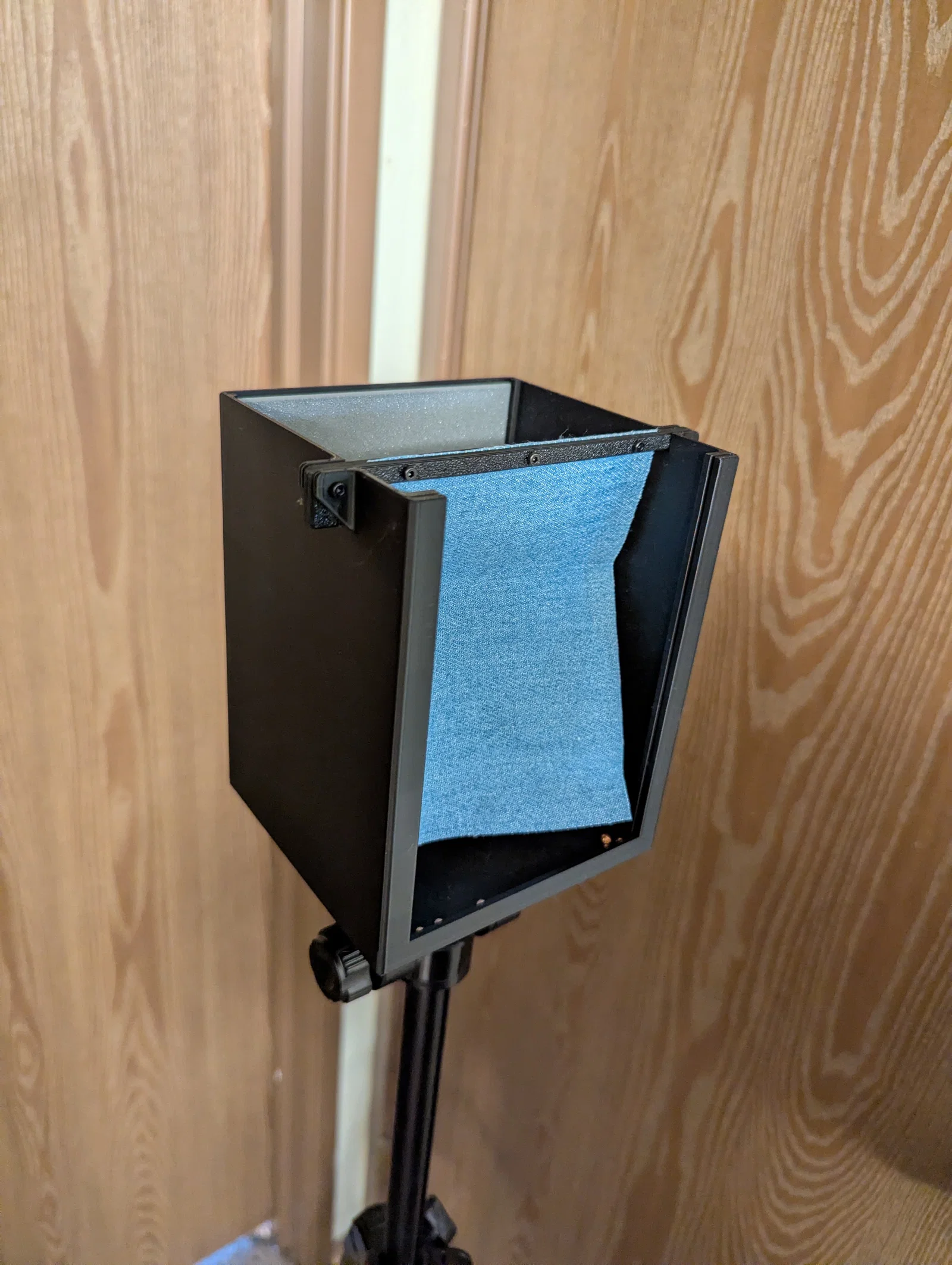

Bộ chắn này sử dụng một tấm vải treo để giảm lực của đạn và một miếng lót TPU phía sau để chặn đạn lại. Miếng TPU chủ yếu để bảo vệ bề mặt thôi vì đạn BB gần như không gây hại cho phần PLA phía sau. Mình khuyên bạn nên in miếng lót bằng TPU, nếu không có thì dùng tấm PLA cũng được.

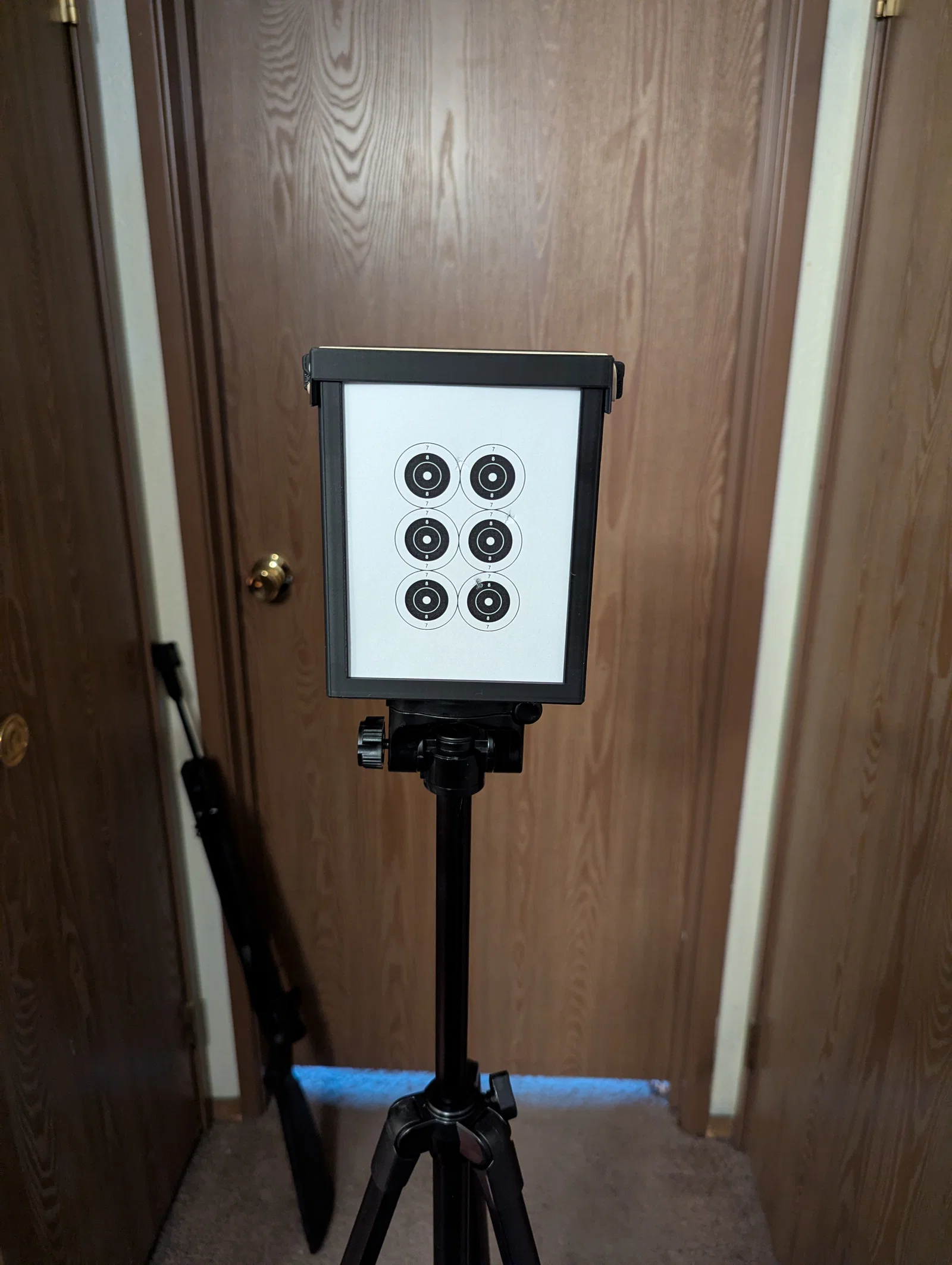

Phía trước có khe để kẹp mục tiêu, kích thước vừa với 1/4 tờ giấy A4 (8.5 x 11 inch). Bạn có thể nhét 6 mục tiêu TQ-40 vào một tờ nếu chỉ bắn đến vòng 7. Khoảng cách này vẫn rất thoải mái cho độ chính xác của súng 499B ở cự ly 5 mét.

Mình quyết định không đăng file mục tiêu hay rập vải lên vì chúng được tạo bằng AI. Tuy nhiên, bạn có thể dễ dàng dùng Gemini để tạo rập vải và mẫu mục tiêu như trong hình. Bản thân thiết kế bộ chắn hoàn toàn không dùng AI. Rập vải chỉ đơn giản là một miếng vải 134mm x 100mm. Nếu mọi người không phản đối, mình sẽ đăng các mẫu đó sau.

Qua thử nghiệm kỹ lưỡng, phiên bản cuối cùng không hề bị nảy đạn hay xuyên thủng vách sau. Bạn cần chuẩn bị vài con vít 2mm x 10mm cùng đai ốc, và một ít vải. Mình đã thử vải bố và miếng vá quần áo (loại ủi nhiệt), cả hai đều ổn. Vải bố nhanh bị tưa, còn miếng vá thì bền hơn nhờ lớp keo mặt sau. Bạn cũng cần một con ốc 1/4" cho phần gắn tripod.

Nếu dùng vải mỏng, bạn nên dùng dây thun buộc ngang nắp để giữ cố định. Nắp đậy rất quan trọng, nếu không có nó, tấm vải sẽ bị lật ngược lên khi trúng đạn.

Tiếng ồn

Mình biết đây là mối quan tâm của nhiều người chơi súng hơi. So với các bộ chắn dùng keo trét tường (duct seal), loại này ồn hơn. Nếu tường nhà bạn mỏng, hàng xóm có thể sẽ nghe thấy. Mình thường chỉ bắn khoảng 6 phát rồi nghỉ 30-60 phút nên không thấy ảnh hưởng nhiều, nhưng nếu bạn bắn liên tục trong một tiếng thì có thể sẽ bị hàng xóm phàn nàn.

Chất liệu vải ảnh hưởng lớn đến tiếng ồn. Dùng miếng vá sẽ ồn hơn khoảng 25% so với vải bố. Vì mặt sau đã đủ khả năng chặn đạn (khi có lót TPU), bạn có thể thử nghiệm các loại vật liệu khác. Tuy nhiên, hãy nhớ rằng vải không đủ dày có thể gây hiện tượng đạn bị nảy ngược lại.

Quá trình thiết kế & Cải tiến

• Phiên bản 1: Quá cồng kềnh, mình làm vách dày 4mm và khe treo 3 lớp vải vì sợ đạn xuyên thủng. Vấn đề là vải hay bị bung ra sau mỗi lần bắn. Tuy nhiên, nó chặn đạn rất tốt, chỉ là tốn nhựa và thời gian in.
• Phiên bản 2: Giảm độ dày vách xuống 2mm, thu ngắn hộp và thêm gờ giữ vải. Kết quả là vải vẫn bung, nhưng khả năng chặn đạn vẫn ổn và tiết kiệm thời gian in đáng kể.
• Phiên bản 3: Thay gờ bằng tai giữ vải và thanh treo để cố định bằng dây nhựa. Cách này giữ vải không bung nhưng lại làm vải bị chụm lại, tạo khe hở khiến đạn lọt qua. Đây là lần duy nhất bộ chắn bị hỏng (nứt vách).
• Phiên bản 4: Nhận thấy vách nhựa vẫn bền, mình rút gọn chỉ còn 1 lớp vải. Cách này giải quyết được vấn đề chụm vải và giúp hộp gọn hơn.
• Phiên bản 5 (Cuối cùng): Vát mép khe cắm bia ở dưới để dễ nhét giấy hơn, đồng thời thêm rãnh phía sau để gắn miếng lót 2mm.

Danh sách vật liệu (BOM)

• Vải: Vải dày cắt 134mm x 100mm (Khuyên dùng miếng vá quần áo ủi nhiệt).
• Vít: Vít 2mm x 10mm và đai ốc (Số lượng: 5).
• Mount Tripod: Đai ốc lục giác 1/4" tiêu chuẩn.
• Tùy chọn: Dây thun để giữ nắp.

Hướng dẫn in

• Vỏ hộp: In bình thường. Nếu bị lấp đầy phần vách (infill), hãy tăng số lượng tường (perimeters). Phần sàn có thể để infill nhưng vách sau cần in đặc (solid).
• Móc treo: In 2 cái, chú ý mặt lõm hướng lên trên.
• Nắp: In bình thường, không yêu cầu đặc biệt.
• Miếng chặn sau: Nên in đặc bằng TPU, hoặc nhựa cứng khác.

Lắp ráp

1. Đặt đai ốc 1/4" vào hốc dưới đáy hộp.
2. Cắt vải kích thước 134mm x 100mm.
3. Đặt vải vào giữa 2 móc treo, dùng vít 2mm cố định qua vải.
4. Lắp bộ móc treo vào khe trên đỉnh hộp, cố định bằng vít 2mm qua lỗ ở phần tai.
5. Gắn chân tripod vào đáy hộp.
6. Chèn miếng lót TPU vào rãnh phía sau.
7. Cắm bia giấy vào khe trước.
8. Đậy nắp và dùng dây thun cố định nếu cần.
9. Bắt đầu bắn thôi!
