Hộp bảo vệ công tắc bập bênh IEC (IEC Rocker Switch Enclosure)

Hộp bảo vệ công tắc bập bênh nguồn điện 15A 250V

Đây là một mẫu hộp bảo vệ nguồn điện nhỏ gọn và bền bỉ, được thiết kế để tích hợp gọn gàng vào các dự án điện tử DIY, hộp điều khiển và các thiết kế tùy chỉnh.

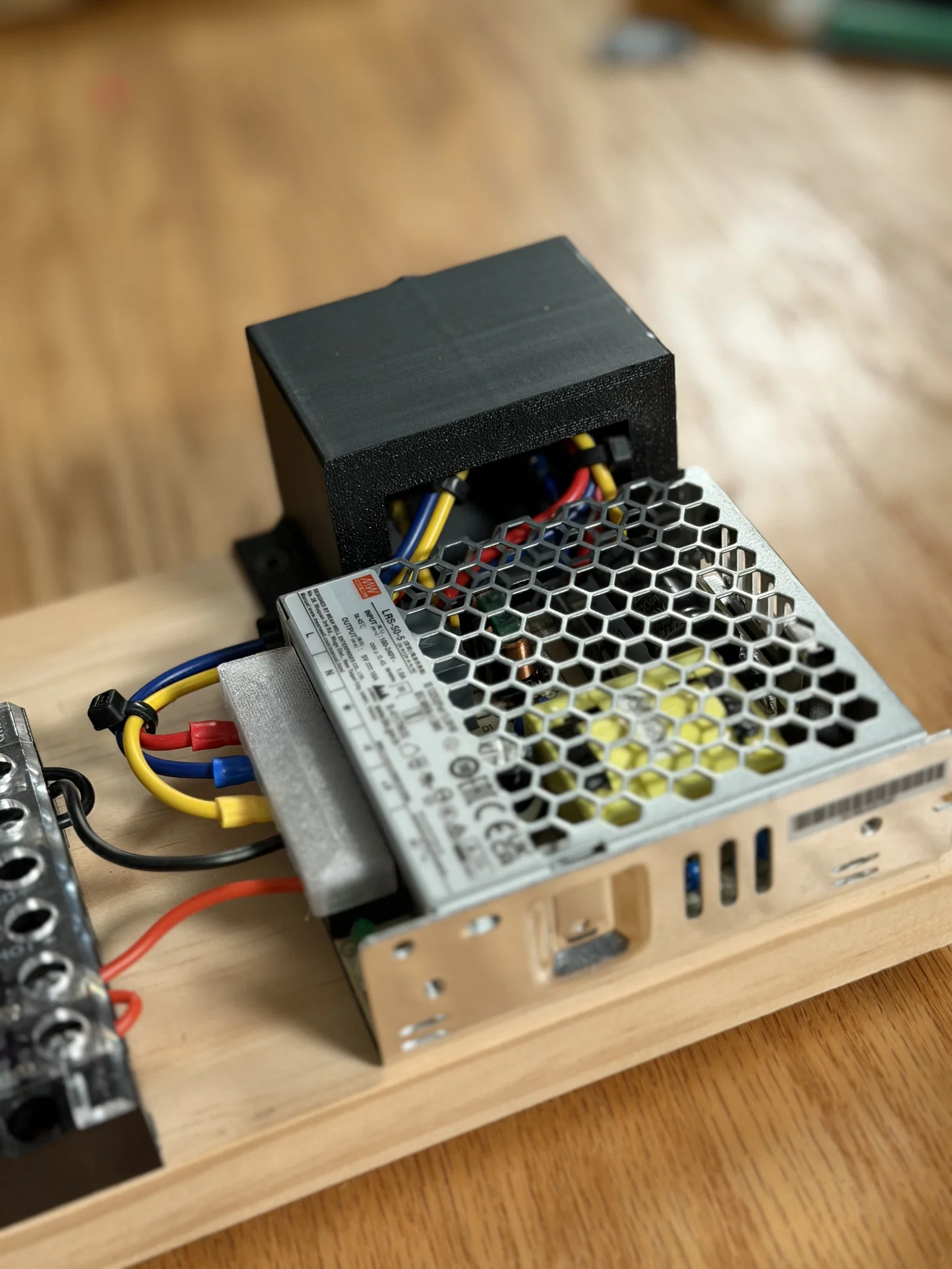

Mẫu hộp này ban đầu được tạo ra cho dự án bảng mạch nguyên mẫu ESP32/WLED, nhưng thiết kế rất linh hoạt nên bạn có thể sử dụng cho bất kỳ dự án nào cần đầu vào nguồn IEC có công tắc gắn trên bề mặt.

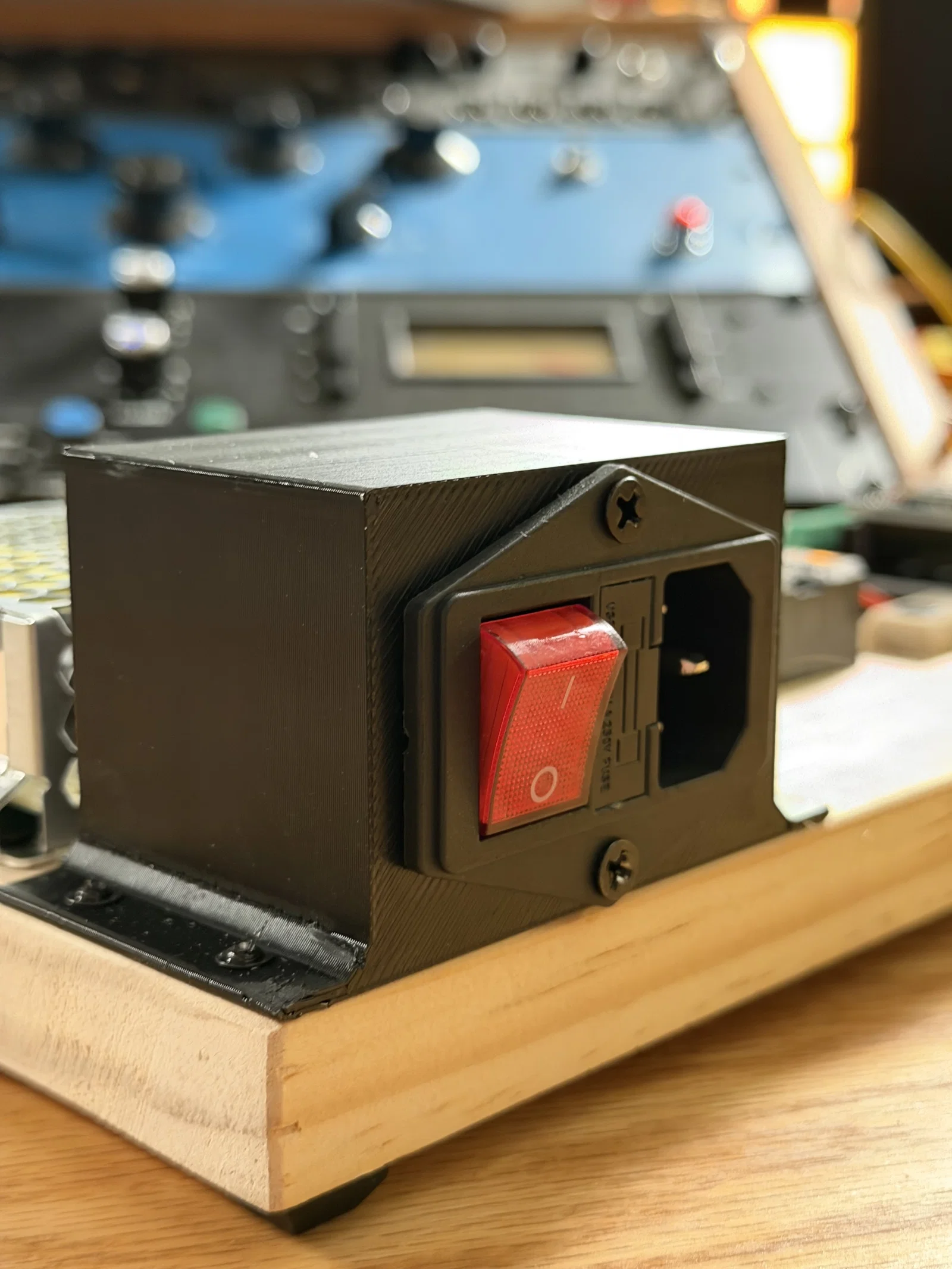

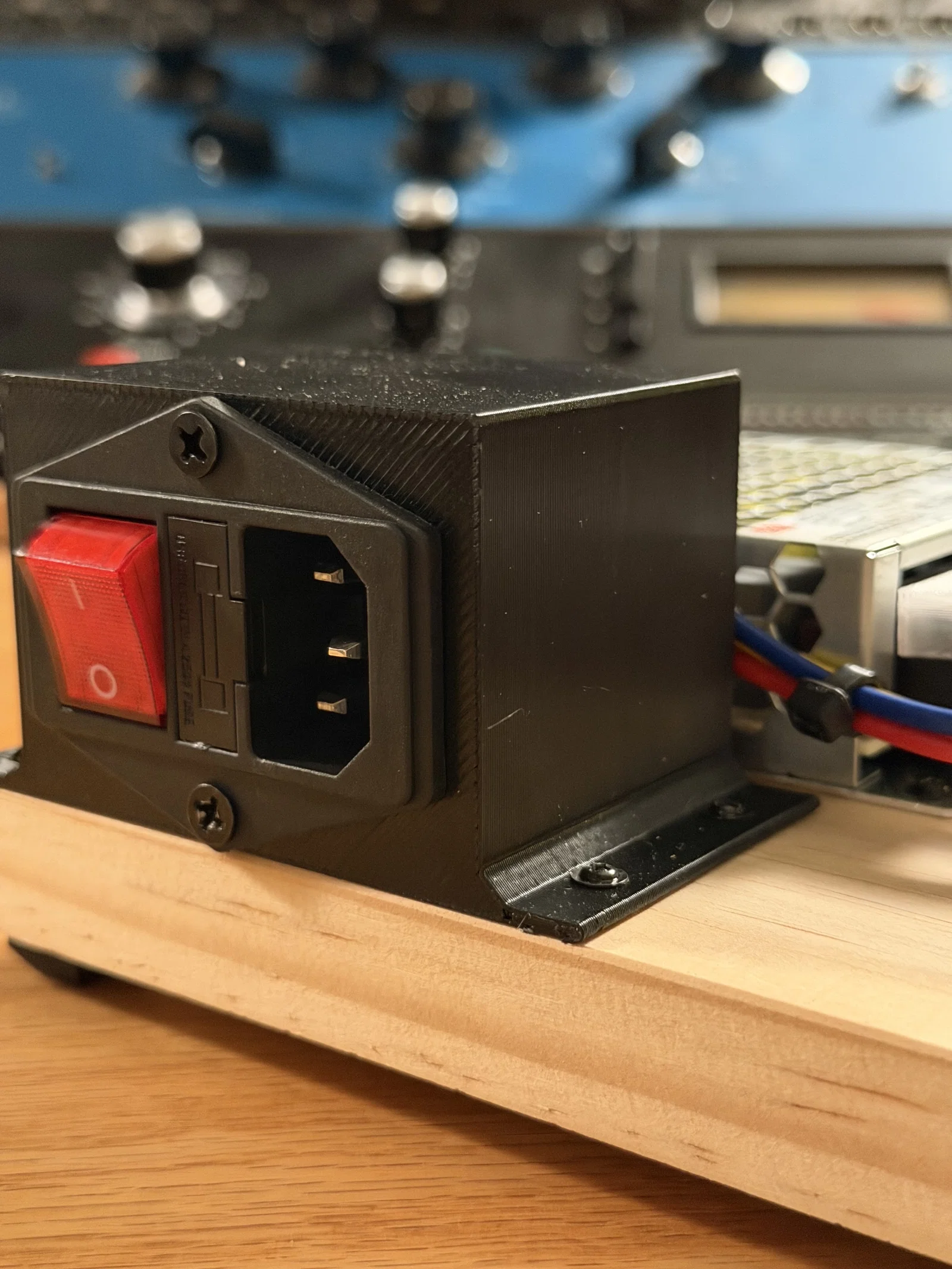

Sản phẩm tương thích với các module đầu vào IEC C14 tiêu chuẩn có tích hợp công tắc bập bênh, giúp bạn cấp nguồn điện AC cho dự án một cách an toàn và chuyên nghiệp.

Hộp có sẵn các lỗ bắt vít để bạn dễ dàng cố định trực tiếp lên tấm đế, bàn làm việc, kệ hoặc vỏ máy—rất lý tưởng cho việc làm nguyên mẫu hoặc lắp đặt cố định.

Để đảm bảo in đẹp mà không cần thiết lập phức tạp, mẫu này sử dụng các tab hỗ trợ có thể bẻ rời, cho phép in không cần support hay brim. Sau khi in xong, bạn chỉ cần bẻ các tab này ra là được.

Tính năng

• Phù hợp với module IEC C14 tiêu chuẩn + công tắc bập bênh
• Thiết kế đa dụng cho các dự án điện tử DIY
• In không cần support nhờ các tab bẻ rời
• Có lỗ bắt vít để lắp đặt chắc chắn
• Thành hộp dày dặn, bền bỉ
• Kiểu dáng tối giản, chuyên nghiệp

Lưu ý khi in

• Chất liệu: Khuyên dùng PETG
• Độ dày tường: 5-6 lớp để đảm bảo độ cứng
• Support: Không cần
• Tabs: Bẻ rời sau khi in

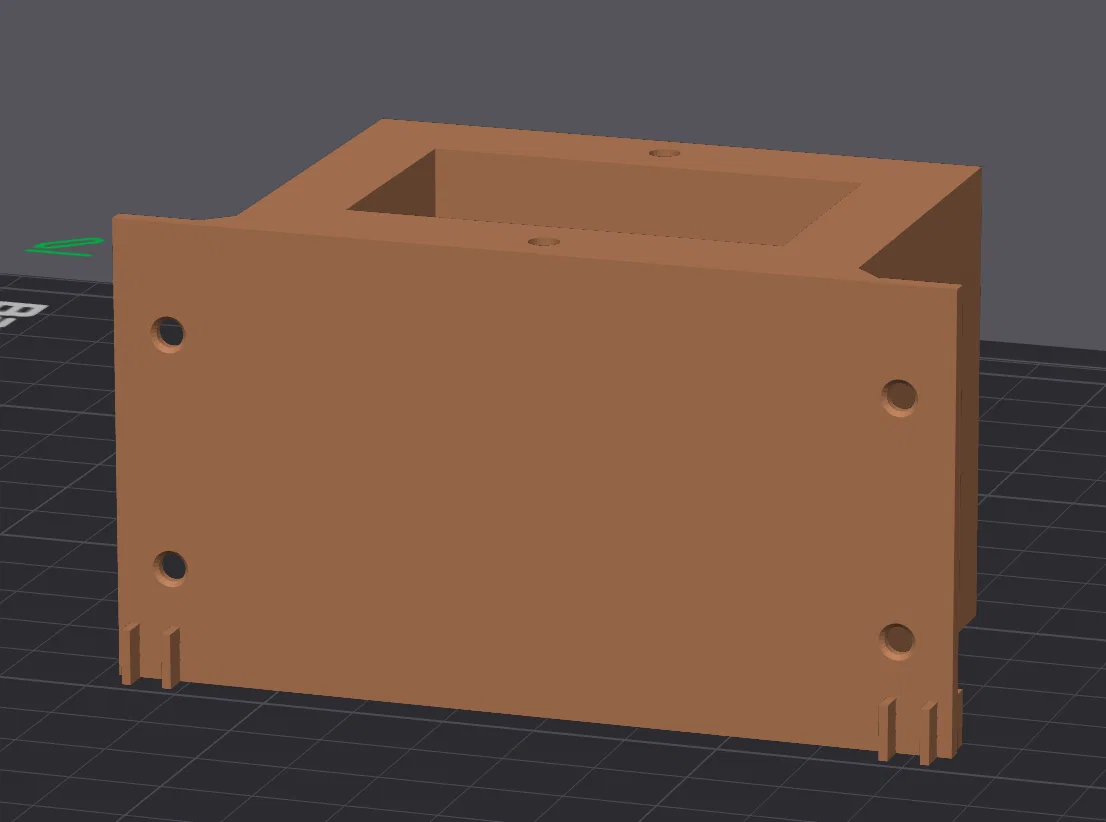

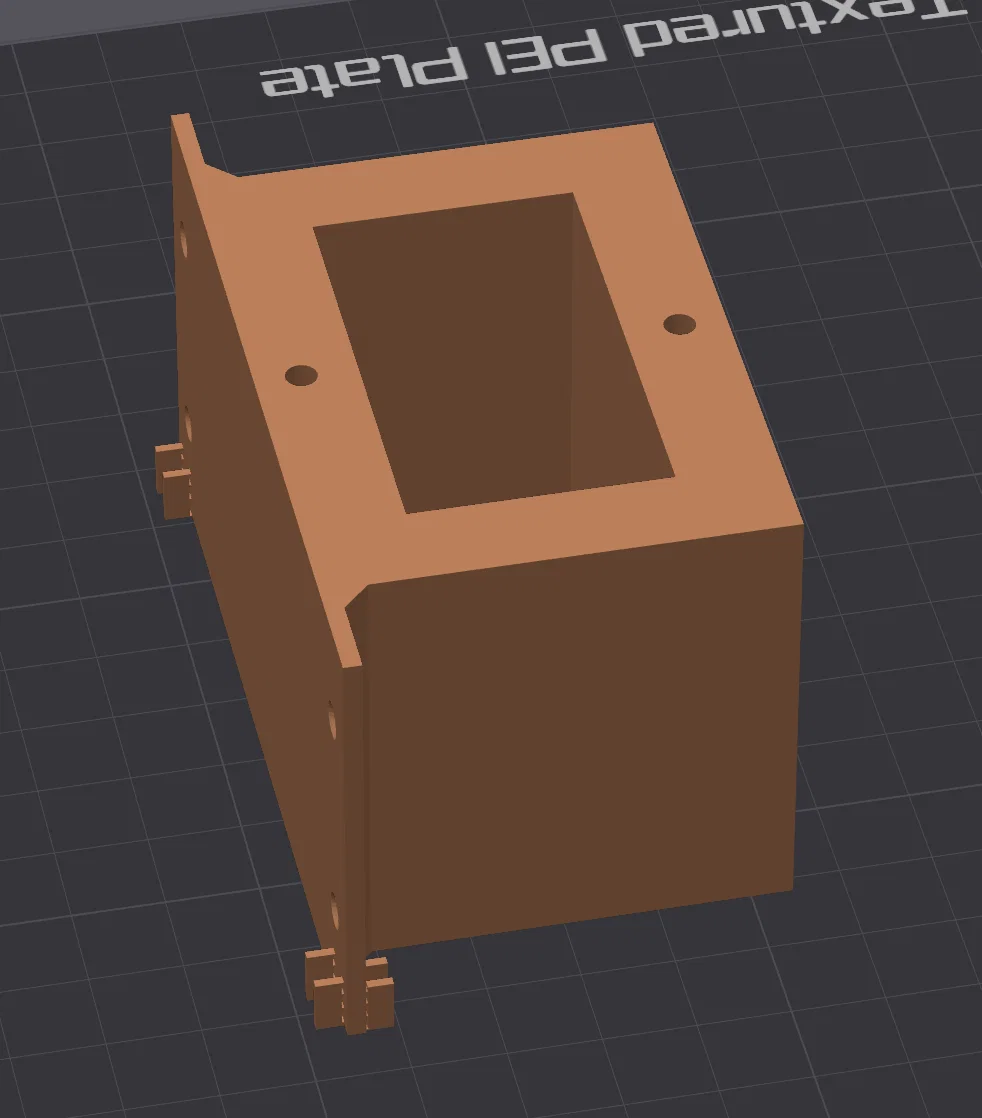

• Hướng in: Đặt mặt phẳng như hình minh họa

Ứng dụng

• Điện tử DIY và làm nguyên mẫu
• Hộp điều khiển và thiết bị nhúng
• Hệ thống nguồn cho LED/ánh sáng
• Thiết bị tiện ích truyền phát
• Bàn làm việc

Phần cứng tương thích

Được thiết kế cho các module đầu vào IEC C14 tiêu chuẩn có công tắc bập bênh: https://a.co/d/0fDhhJVO (Hầu hết các module IEC gắn panel tương tự đều lắp vừa).

File đi kèm

• STL (sẵn sàng để in)
• STEP (để chỉnh sửa)
• 3MF (để in trực tiếp)
• F3D (file gốc Fusion 360)

Thiết kế phục vụ công năng thực tế. Mời các bạn thoải mái tùy chỉnh cho phù hợp với nhu cầu sử dụng của mình.

Thiết kế bởi Jesse @ freejoy.club
