Cánh quạt 5 lá Toroidal cho máy hút mùi GE WB02X11025

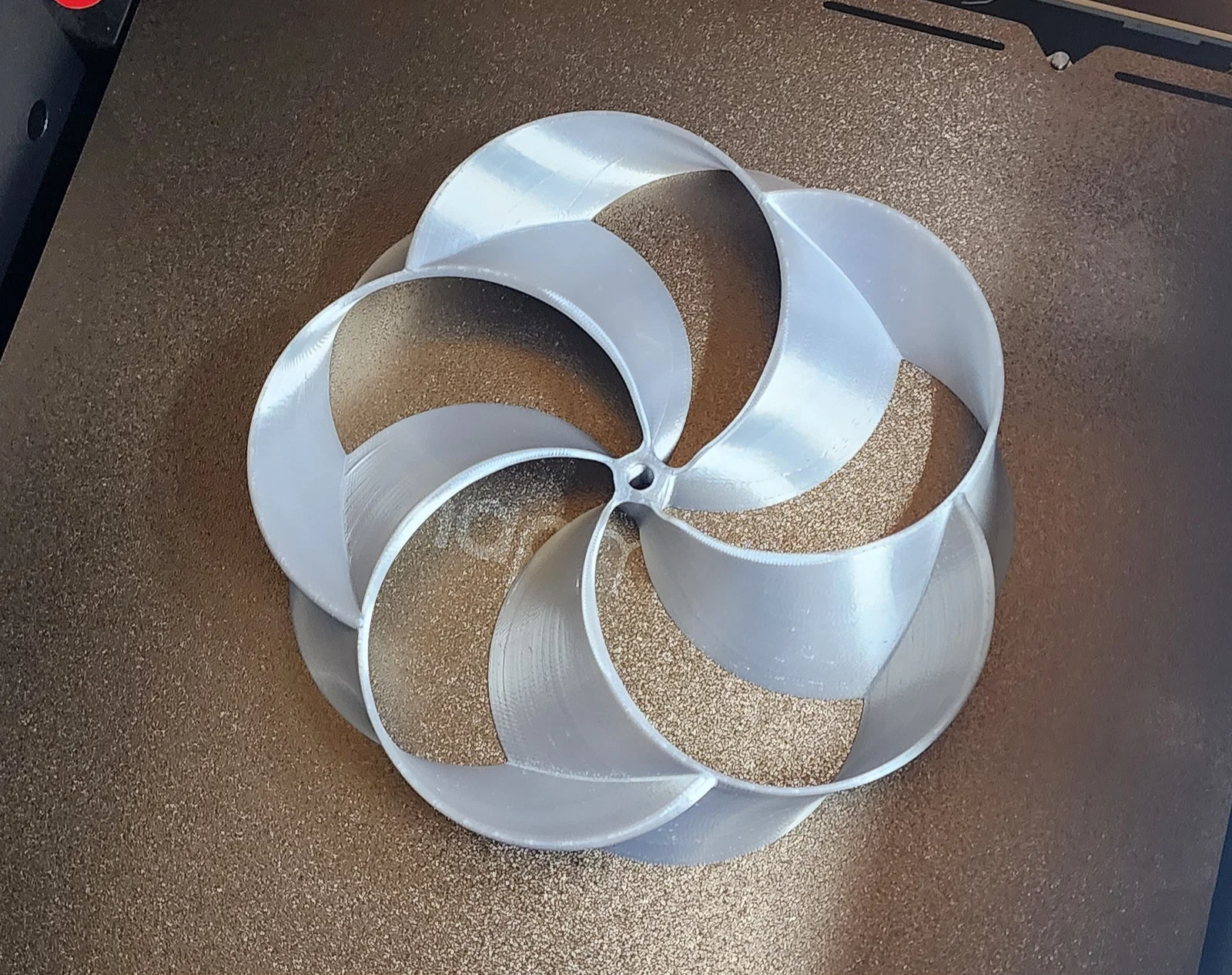

Cánh quạt 5 lá kiểu toroidal được tùy chỉnh để thay thế cho cánh quạt 5 lá nguyên bản của máy hút mùi GE WB02X11025.

Cánh quạt zin của máy hút mùi GE WB02X11025 chán đời lắm. Nó làm bằng nhựa rẻ tiền, dùng lâu ngày nên rất dễ bị "phân rã tự phát" (RUD) ngay khi đang chạy. Mình không muốn phải đi dọn dẹp từng mảnh nhựa vụn trong bếp thêm lần nào nữa, nhưng tìm trên mạng thì chẳng thấy cái nào thay thế được. May thay, khi thấy mẫu cánh quạt toroidal của Drenth Engineering, mình đã có ý tưởng và không cần phải làm lại từ đầu.

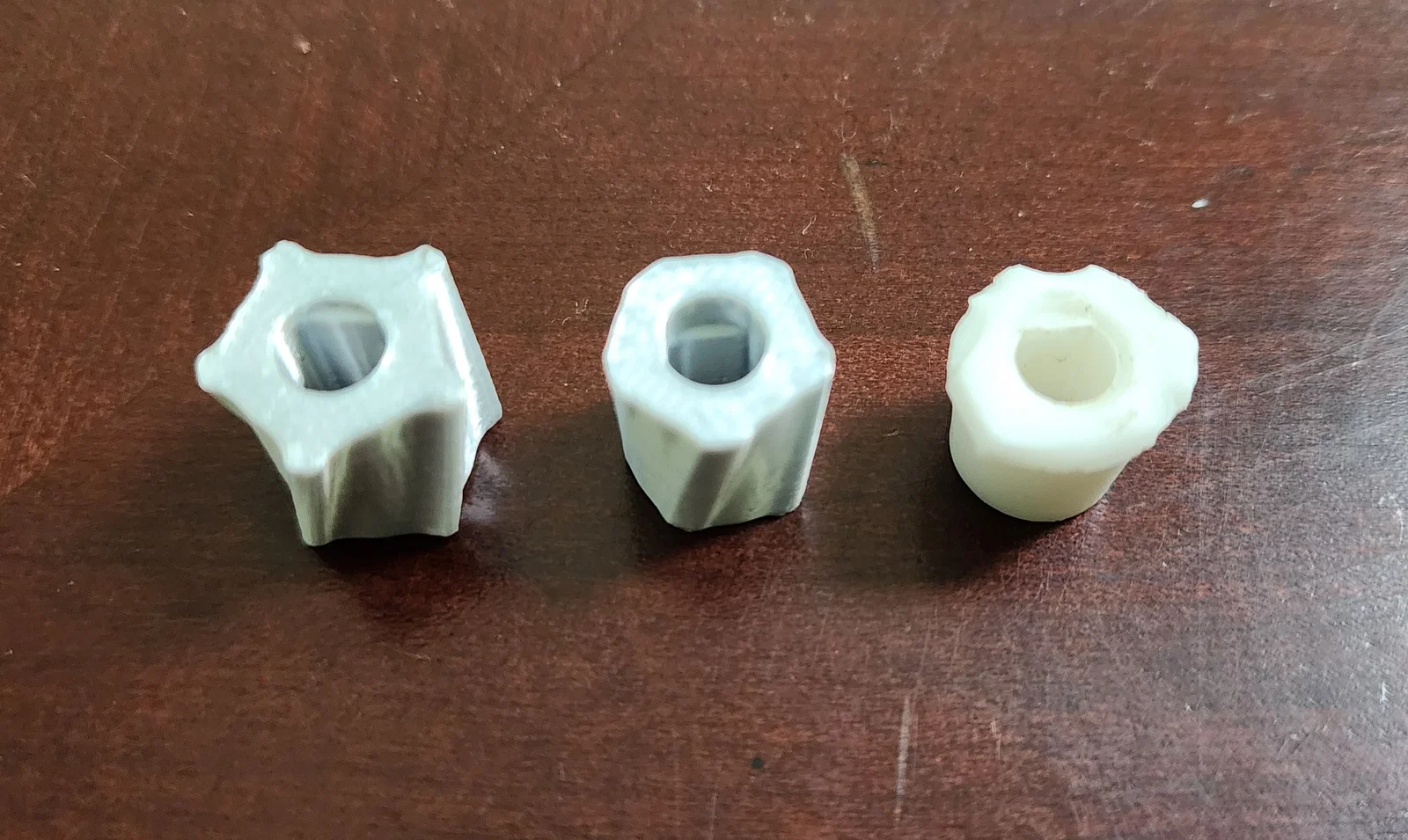

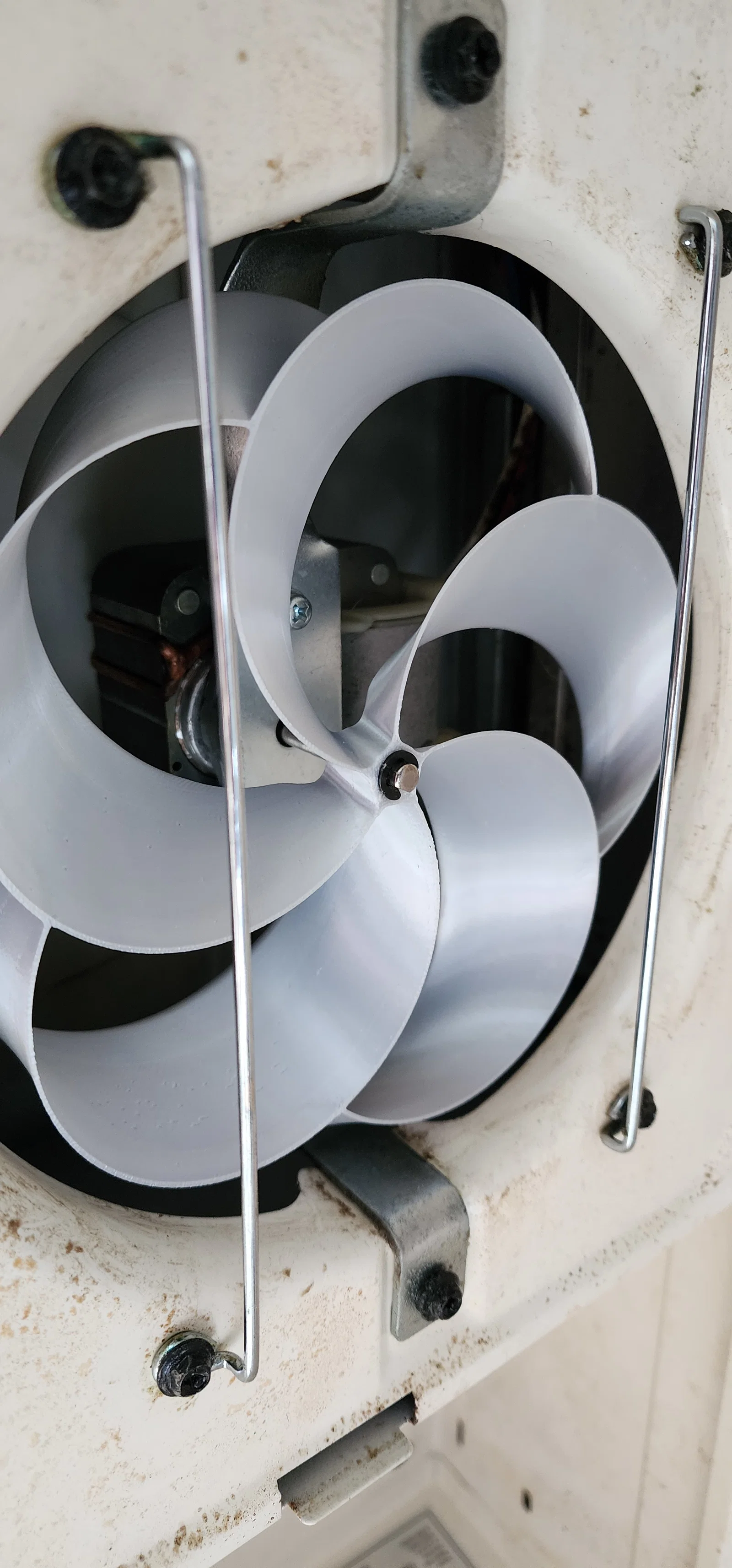

Phần duy nhất của quạt GE cũ còn giữ lại là cái khớp nối hình chữ D trên trục mô-tơ. Nhờ đó mình có thể in thử các chốt giả để đo đạc dung sai cho chuẩn. Khi đã tự tin với kích thước trục (6mm), mình dùng file STL của chốt đó để đục lỗ trên bản thiết kế cánh quạt. Mình phải căn chỉnh kỹ để tạo khoảng hở hợp lý cho vòng khóa C-clamp, giúp quạt ôm sát vào trục và giảm rung lắc. Để lắp quạt mới, bạn cần tháo một ốc vít ở thanh chắn dưới máy hút mùi để xoay nó ra. Nên nới lỏng ốc phía bên kia để thanh chắn xoay dễ dàng hơn. Nhớ vặn chặt lại sau khi lắp xong! Thanh chắn này giúp quạt không bị văng ra ngoài nếu chưa được cố định chắc chắn.

Lúc đầu mình in thử bản 156mm nhưng thấy khe hở xung quanh hơi rộng, nên tăng lên tầm 160mm. Bạn có thể tăng thêm nữa để tối ưu luồng gió nếu muốn. Với mình, mẫu toroidal này đã cải thiện âm thanh và hiệu suất gió tốt hơn hẳn quạt zin nên không cần quá khắt khe.

Vì Orca không cho xuất toàn bộ thành một file STL mới, nên mình đính kèm cả file STL chốt giả và file cánh quạt chưa có lỗ trục cho ai không dùng được file .3mf.

Mới chỉ test với PLA (Panchroma Silk Silver, Snapspeed White), khi nào làm xong lồng in mình sẽ thử với nhựa bền hơn như ABS/ASA.

• 2 lớp thành (walls)
• 0.16 (adaptive) layer height (để bề mặt cong trên cánh quạt mượt mà không cần hậu kỳ)
• 80% Gyroid infill

Lưu ý: Mặt dưới cánh quạt có một vết nhỏ từ lỗ gắn cũ, nó chỉ sâu vài nanomet nên máy in FDM hiện nay sẽ không in ra vết đó đâu, đừng lo nhé.
