Adapter đầu nối nhanh (Quick Connector Adapter) cho Creality SpacePi

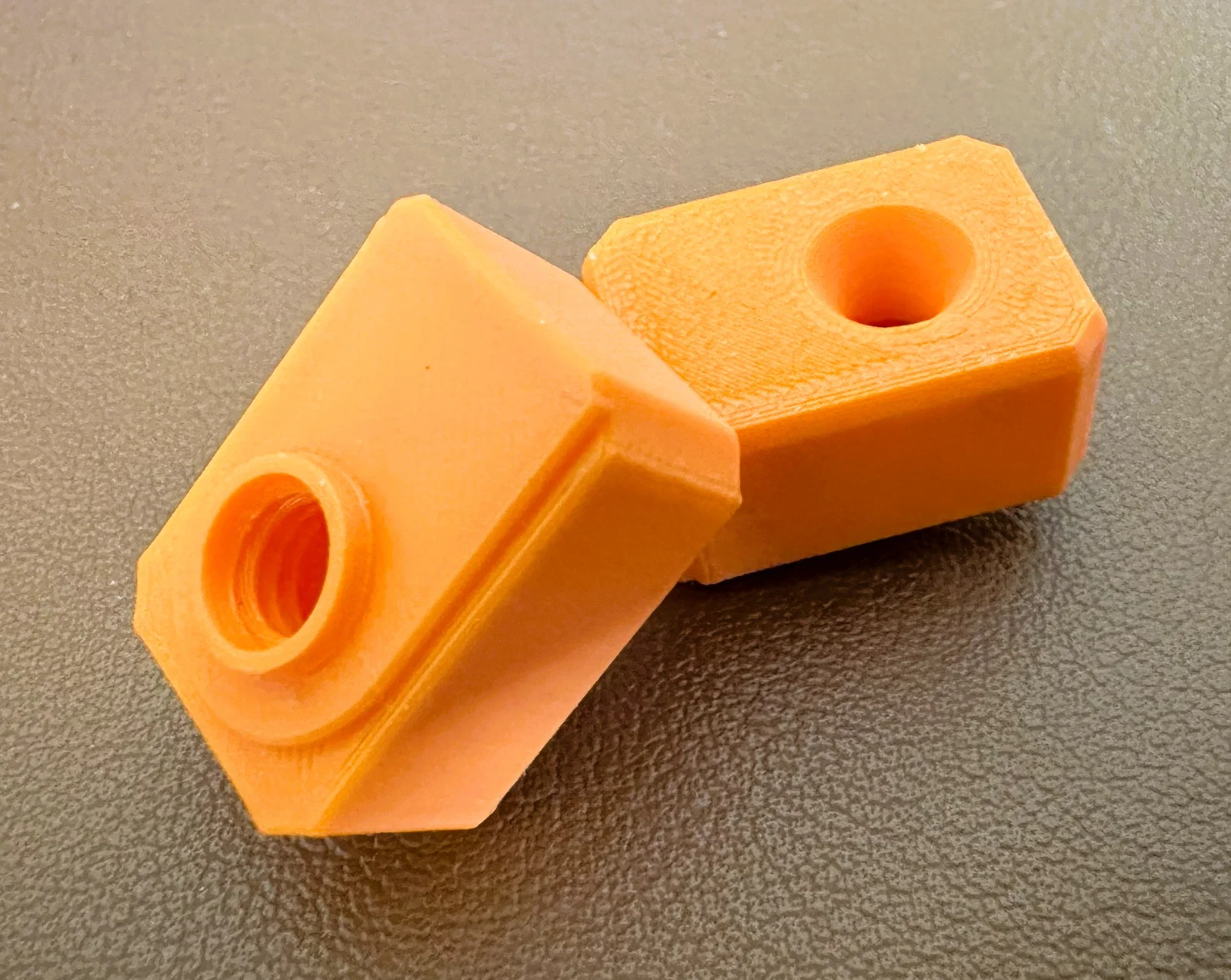

Cái đầu nối PTFE đi kèm với máy sấy SpacePi không giữ ống chắc chắn lắm, nên mình quyết định thiết kế cái adapter này để có thể dùng đầu nối nhanh (quick connector) cho ống PTFE 4mm.

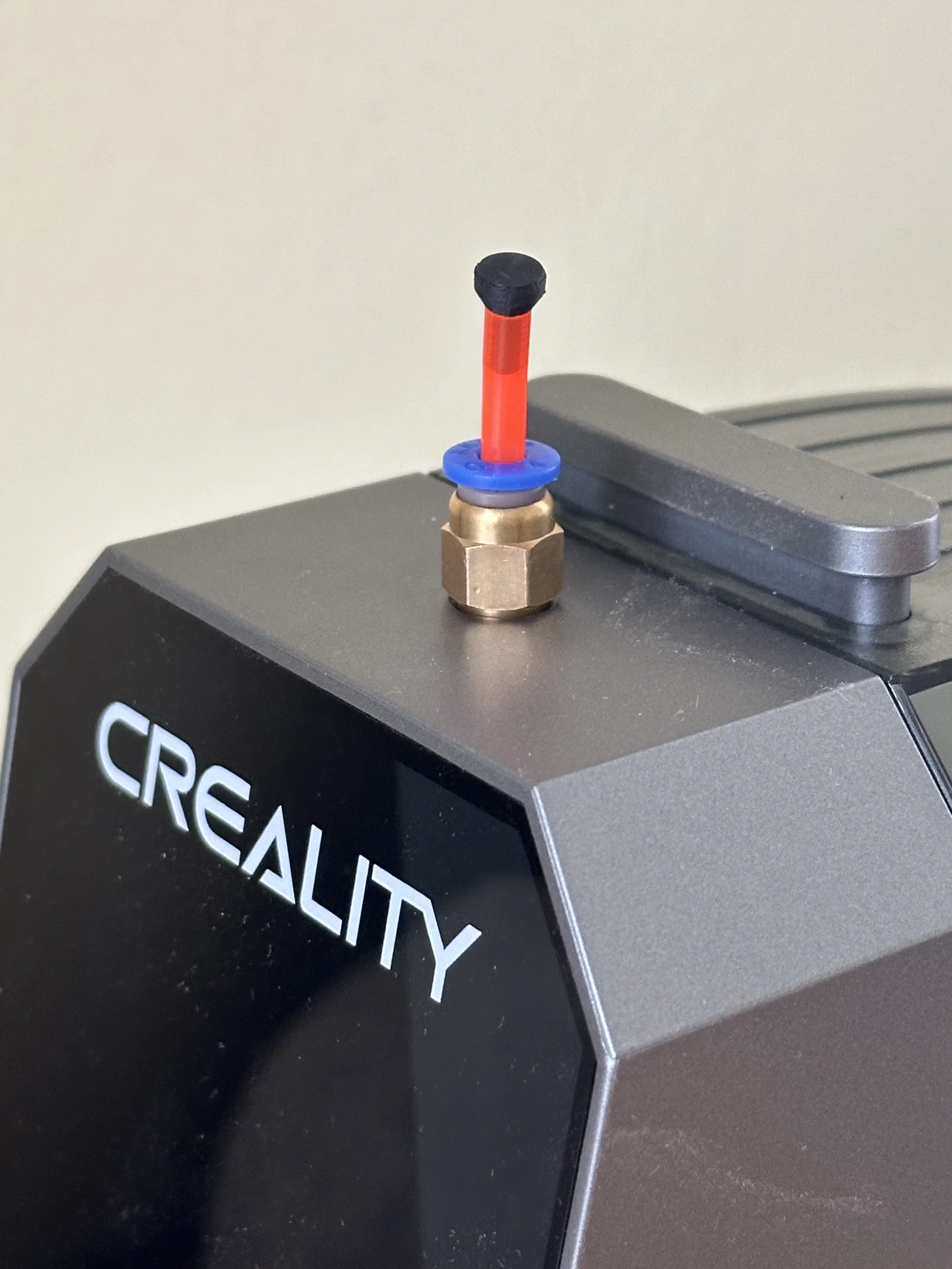

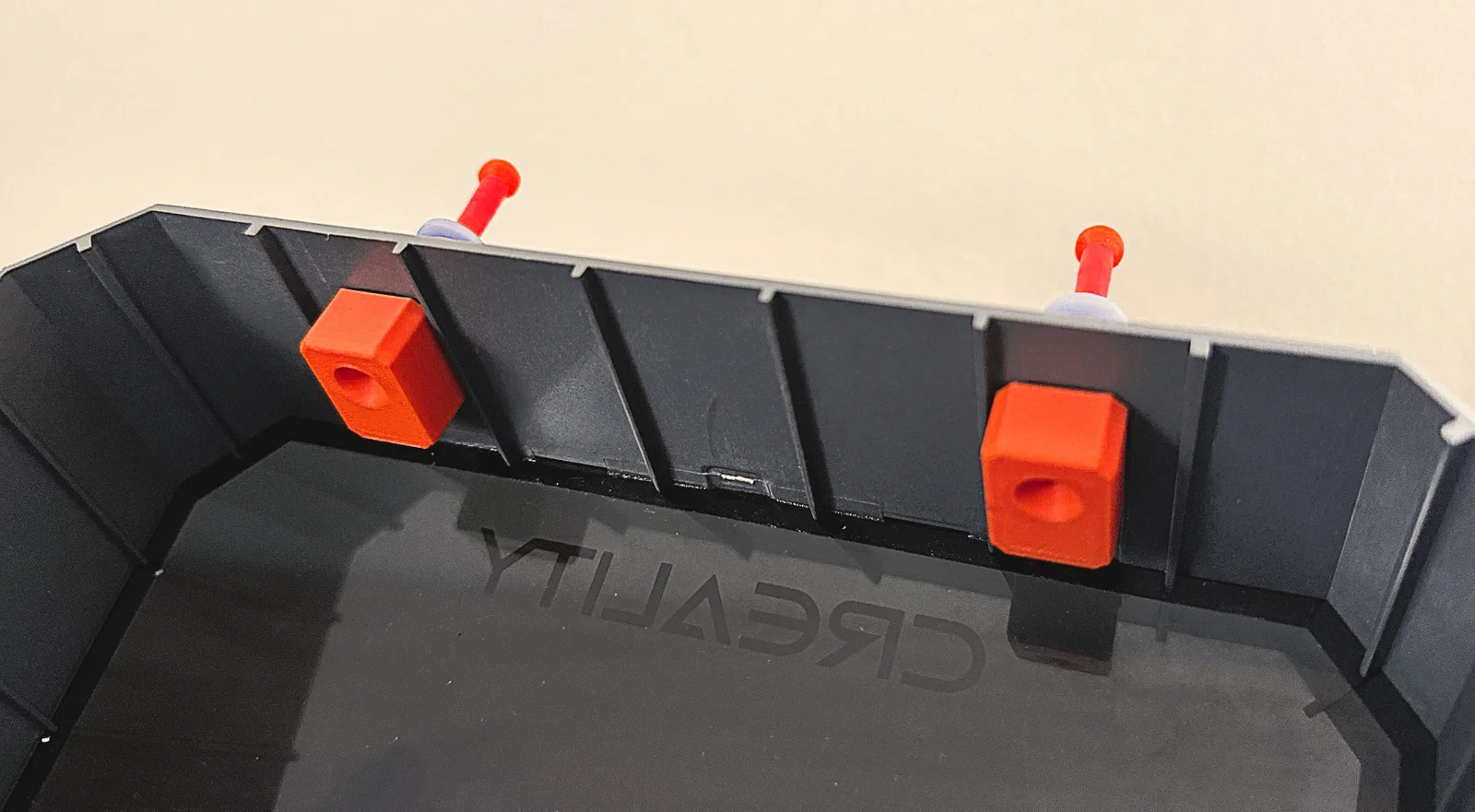

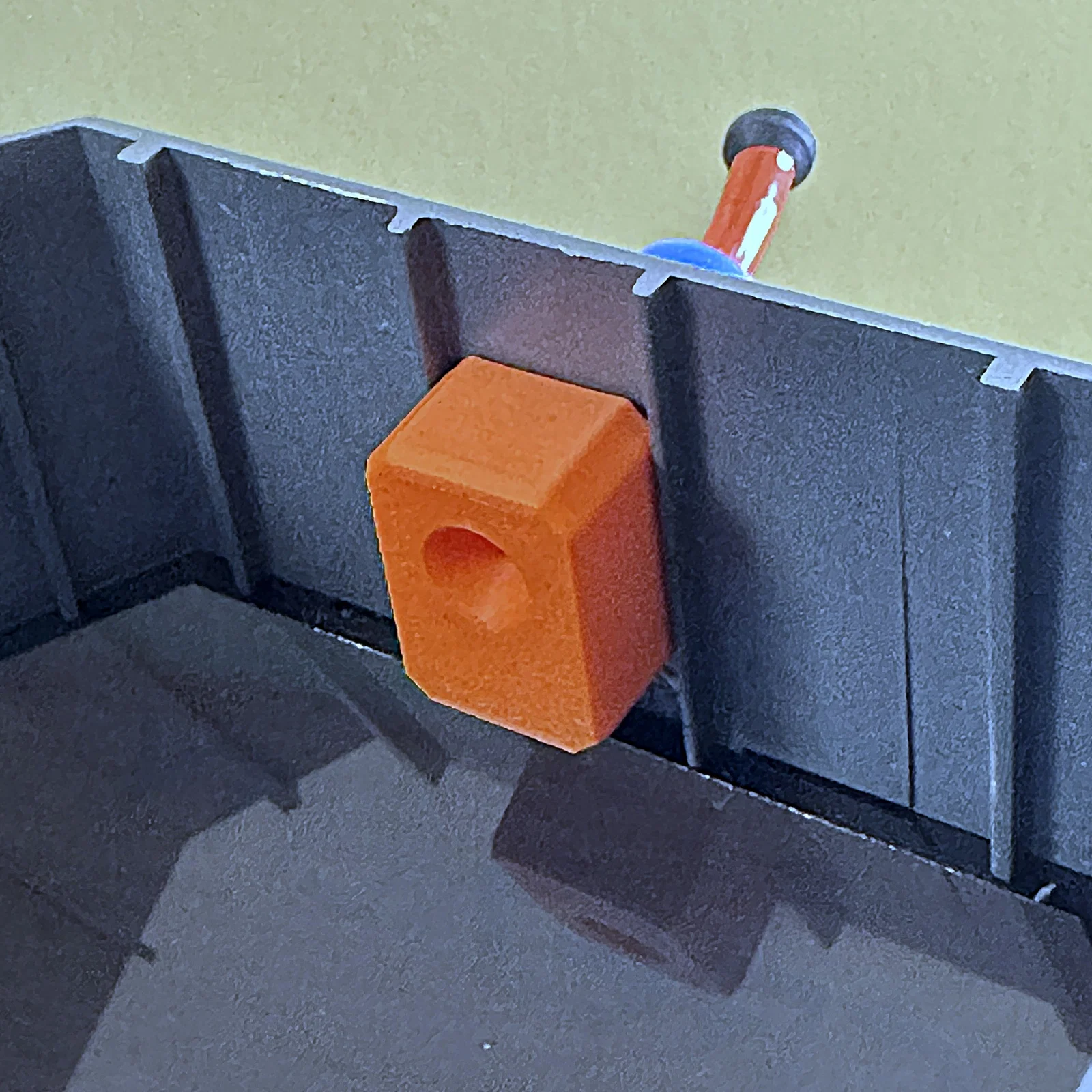

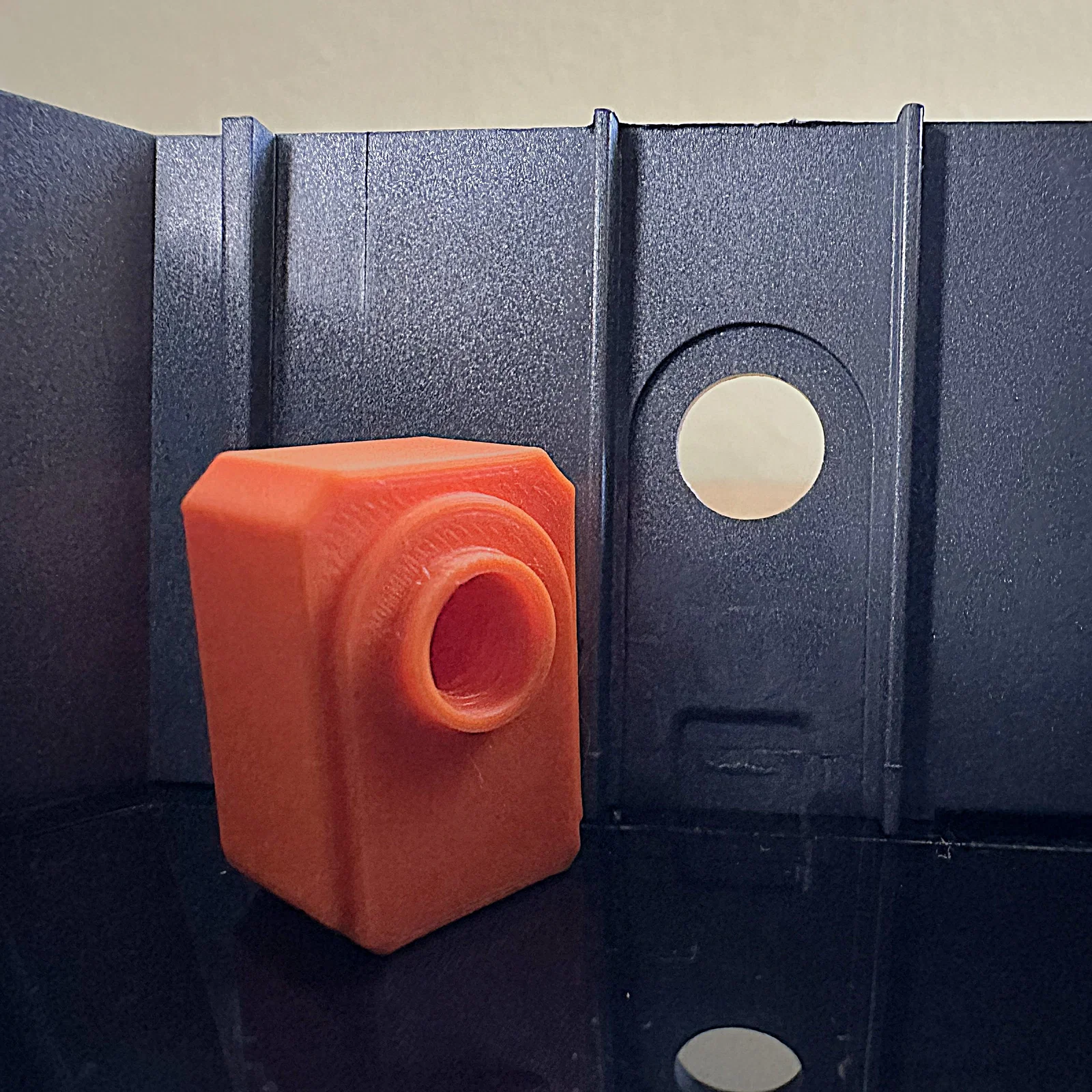

Bạn không cần chỉnh sửa gì trên máy sấy cả, chỉ cần in adapter ra rồi vặn đầu nối nhanh PC4-M6 vào (mình đang dùng loại này từ AMAZON là xong. Bạn chỉ cần chú ý xoay cái adapter sao cho phần gờ tròn ở mặt trên khớp với rãnh xung quanh lỗ bên trong máy sấy. Adapter này dùng được cho cả bản SpacePi đơn và đôi như trong hình. Để bịt lỗ nối khi chỉ sấy mà không in, mình dùng một đoạn ống dài 3cm (đường kính trong 2mm) cùng với một cái nút bịt nhỏ, mình cũng có đính kèm file để tải về.

Vì ren khá nhỏ nên mình khuyến khích in bằng đầu phun 0.25mm, chiều cao lớp in 0.1mm, 3 đường biên (perimeters) và 30% infill kiểu gyroid. In bằng đầu phun 0.4mm cũng được, nhưng ren sẽ hơi chặt, bạn cẩn thận khi vặn đầu nối vào nhé. Bạn có thể in bằng bất kỳ chất liệu nào, nhưng lưu ý là nhiệt độ bên trong hộp có thể vượt quá giới hạn của PLA, nên mình khuyên dùng PETG, hoặc tốt nhất là ABS/ASA.

Hy vọng thiết kế này giúp ích cho bạn, chúc bạn in ấn vui vẻ!
