Bộ chuyển đổi (adapter) bút gel cho máy Plotter

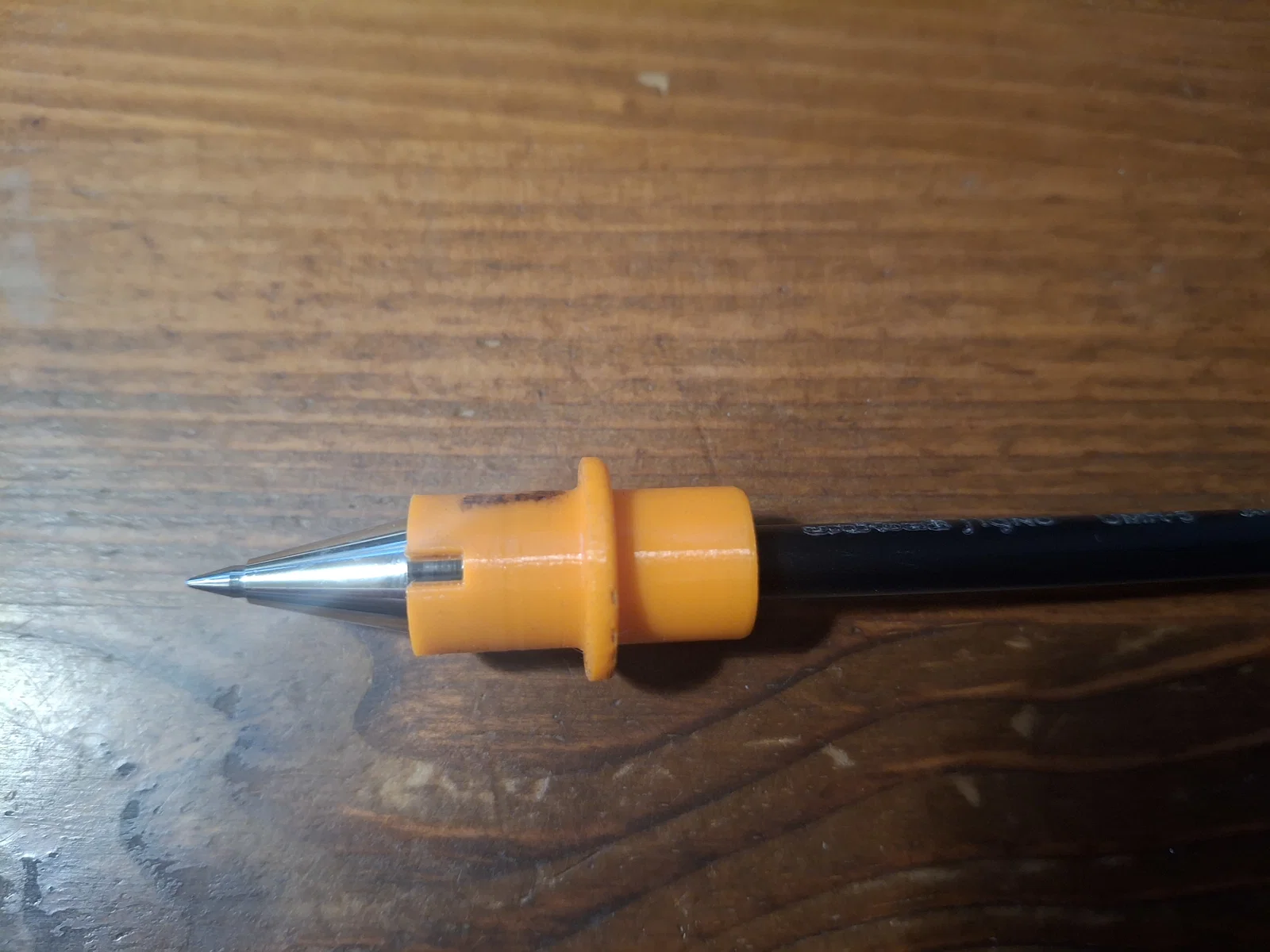

Đây là các adapter bút vẽ plotter sử dụng chính phần đầu côn nguyên bản để định tâm và giữ ruột bút cố định. Các mẫu riêng biệt này tương thích với các loại bút sau:

• Uniball Signo -> Ruột UMR-1, UMR-10, UMR-5N và các loại ruột có hình dáng tương tự trên đa số bút Uniball Signo không bấm.
• ArtlineSoftline -> ArtlineSoftline 1700, 1900 (có thể dùng được cho cả 1500).
• ArtlineSoftlineShort -> Biến thể bút cũ hơn, ngắn hơn khoảng 0.5mm.
• eddings -> edding 2185.

Bạn hoàn toàn có thể điều chỉnh thông số để dùng cho các loại bút khác có thiết kế tương tự.

Mẹo sử dụng:

Khi lắp ruột bút vào adapter, nó cần có độ rơ nhẹ để di chuyển sang hai bên giống như khi nằm trong thân bút gốc. Ruột bút sẽ được định tâm bởi đầu côn. Sau khi vặn chặt đầu côn vào, ruột bút phải được giữ chắc chắn, không bị lắc lư theo bất kỳ hướng nào.

Việc giữ và vặn đầu côn, đặc biệt là khi nó bị che khuất một phần bởi adapter, có thể hơi khó. Bạn nên dùng găng tay cao su để tăng độ bám. Nếu in nhiều phiên bản khác nhau, hãy nhớ đánh dấu phân loại vì nhìn bằng mắt thường rất khó nhận ra sự khác biệt.

Tùy thuộc vào cách máy plotter của bạn giữ bút, phần thân trên có thể không cần thiết. Tuy nhiên, nó giúp giảm áp lực lên phần đầu mỏng manh và cũng tiện lợi hơn khi cất giữ.

Mẹo in ấn:

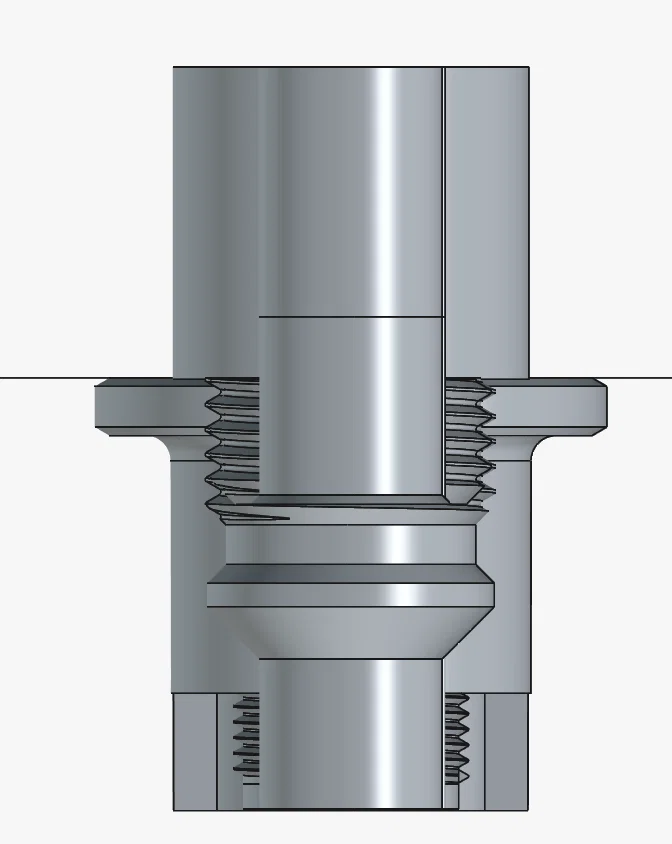

Đây là mẫu in khá khó vì ren vặn ở đầu bút rất nhỏ, không cho phép sai sót. Các hình tròn nhỏ thường bị in ra nhỏ hơn thiết kế ngay cả trên các máy đã được canh chỉnh tốt. Bạn có thể sẽ cần in thử một vài lần và điều chỉnh thông số trong bảng tính để phù hợp với máy của mình.

Sau khi in, bạn nên dùng giũa vệ sinh sơ qua bên trong. Đường kính trong không phải là kích thước quá quan trọng, nhưng nó phải đủ rộng để ruột bút có thể di chuyển sang hai bên trước khi vặn đầu côn vào.

Đã thử nghiệm trên Prusa mini với các thông số in sau:

• Chiều cao lớp in (layer height): 0.1mm
• Chất liệu: PETG
• Perimeter generator: Arachne (bắt buộc để in các vách rất mỏng)
