Kệ đựng đĩa Blu-Ray/DVD có thể xếp chồng
- Lượt tải
- 5
- Lượt thích
- 2
- Lượt coi
- 93
- Bản remix
- 0
- Bình luận
- 0
File 14 12,2 MB
- Connector_spacer_1780069514.stlSTL · 143,2 KB
- Pin_1780069515.stlSTL · 246 KB
- Pin_long_1780069516.stlSTL · 421,8 KB
- Connector_1780069517.stlSTL · 286,4 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #389525
- Danh mục
- Đồ Gia Dụng
- Ngày đăng
Mô tả
Đây là hệ thống kệ có thể mở rộng dành cho đĩa BD và DVD.
Ý tưởng là tạo ra các chồng kệ đứng, tương tự như phong cách IKEA Gnedby. Các chồng này có thể kết nối theo chiều dọc và cả chiều ngang để tạo thành một món đồ nội thất hoàn chỉnh.
Các thành phần
Có ba loại module và một vài phụ kiện đi kèm:
-

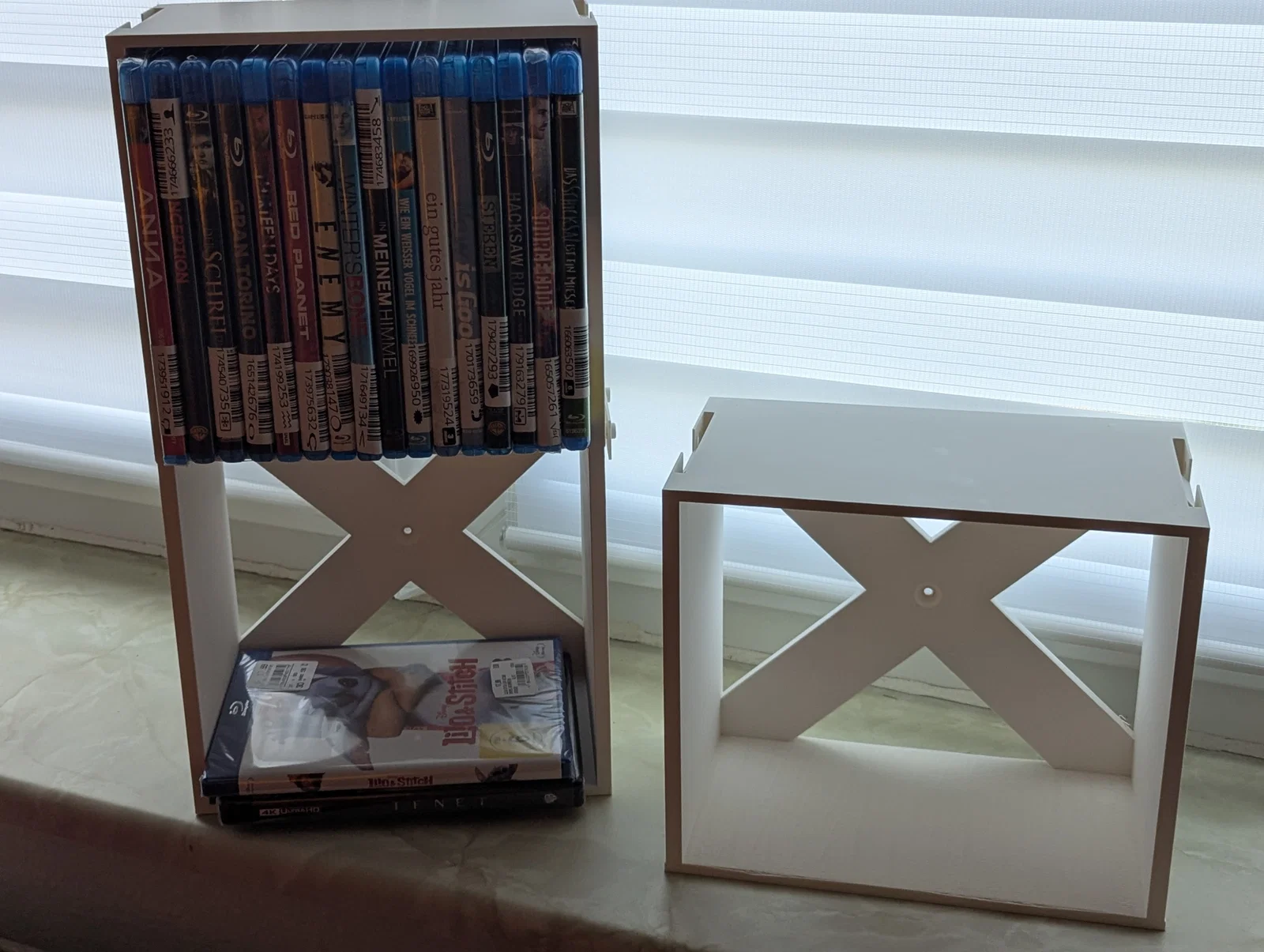

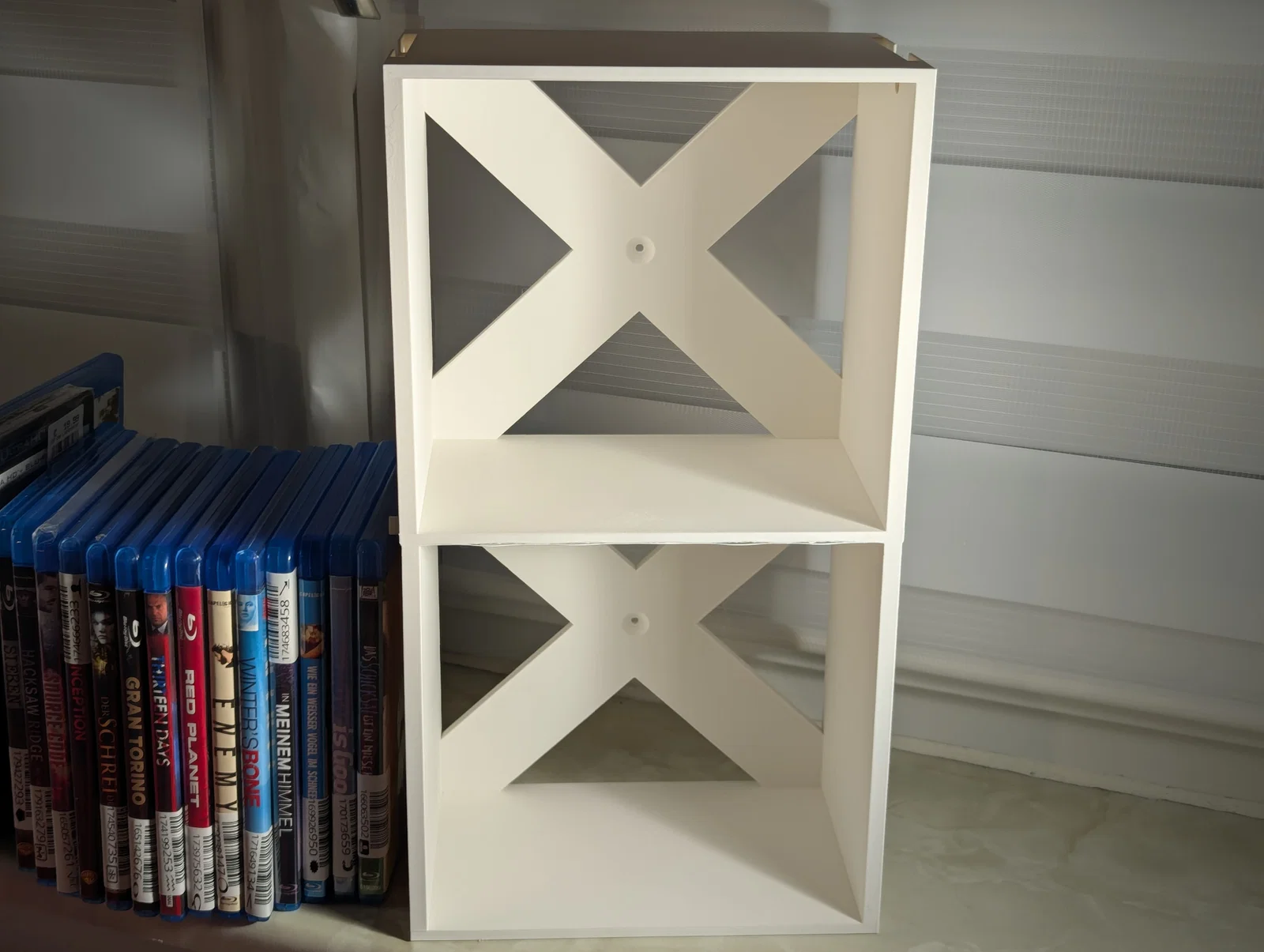

Các đoạn kệ (Segment pieces) có thể chồng lên đế hoặc các đoạn kệ khác cùng chiều rộng.
- BD segments và DVD segments rộng 200mm (tương tự IKEA Gnedby nhưng vách mỏng hơn) và đủ cao cho các hộp Blu-Ray thông thường có bọc giấy.

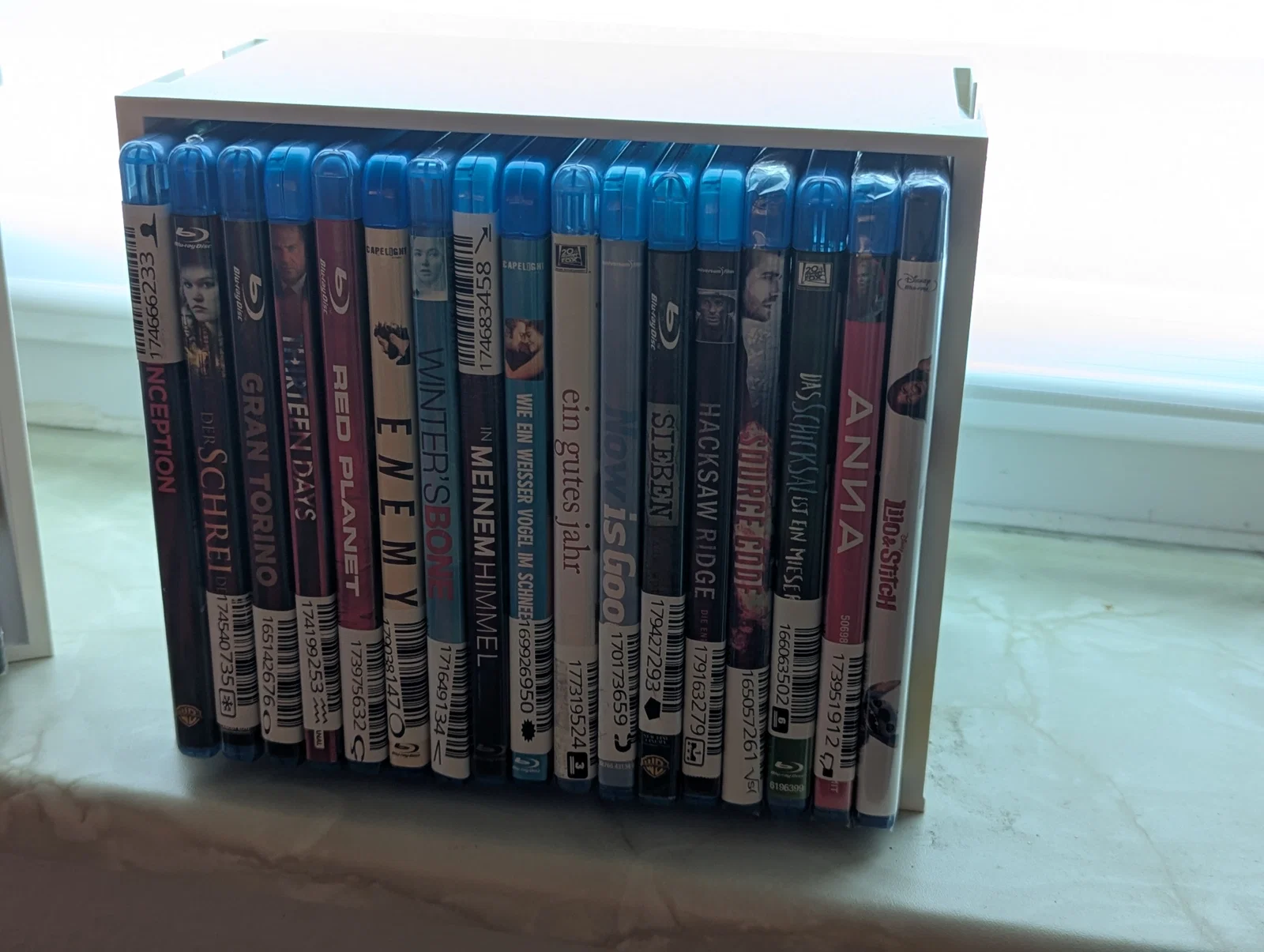

- BD segments không vừa với DVD hoặc các hộp đĩa BD đa đĩa. Nó chứa được tới 16 hộp BD thông thường - so với Gnedby chỉ chứa được 14.

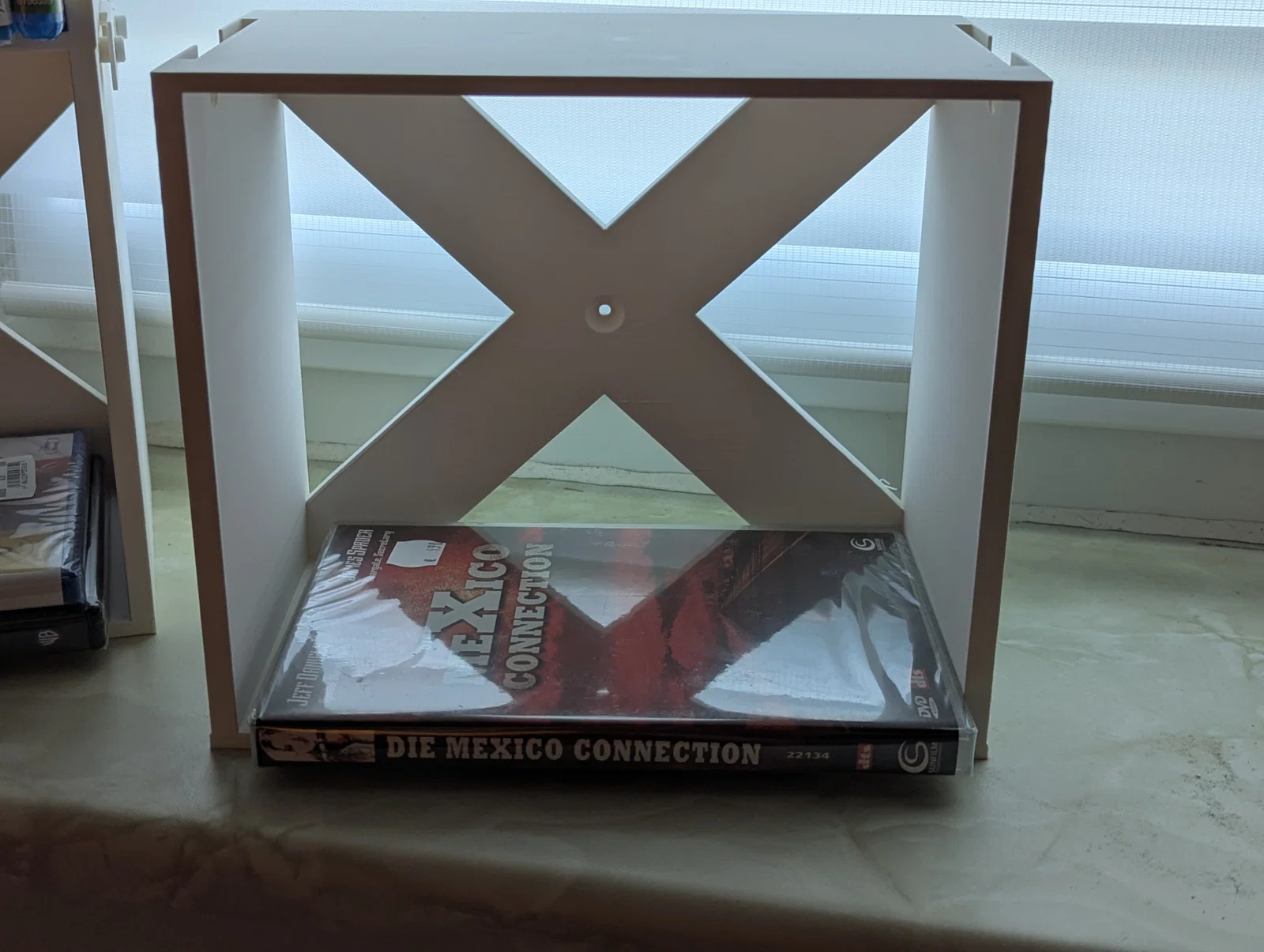

- DVD segments tương tự BD segments nhưng cao hơn một chút để vừa vặn với các hộp DVD và hộp BD đa đĩa.
- Combo segments và Ultimate segments rộng hơn một chút, cho phép đặt DVD theo chiều ngang.
- Combo segments chứa được tới 17 hộp BD thông thường.
- Ultimate segments có chiều cao của DVD segments và chiều rộng của Combo segments. Nó vừa với DVD cả chiều dọc lẫn chiều ngang. Hơi phí diện tích nếu bạn chủ yếu dùng BD. Hữu ích nếu bạn muốn nối các khoảng hở chiều dọc trên chồng Combo để tạo kết nối ngang ở phía trên.
- BD segments và DVD segments rộng 200mm (tương tự IKEA Gnedby nhưng vách mỏng hơn) và đủ cao cho các hộp Blu-Ray thông thường có bọc giấy.
-

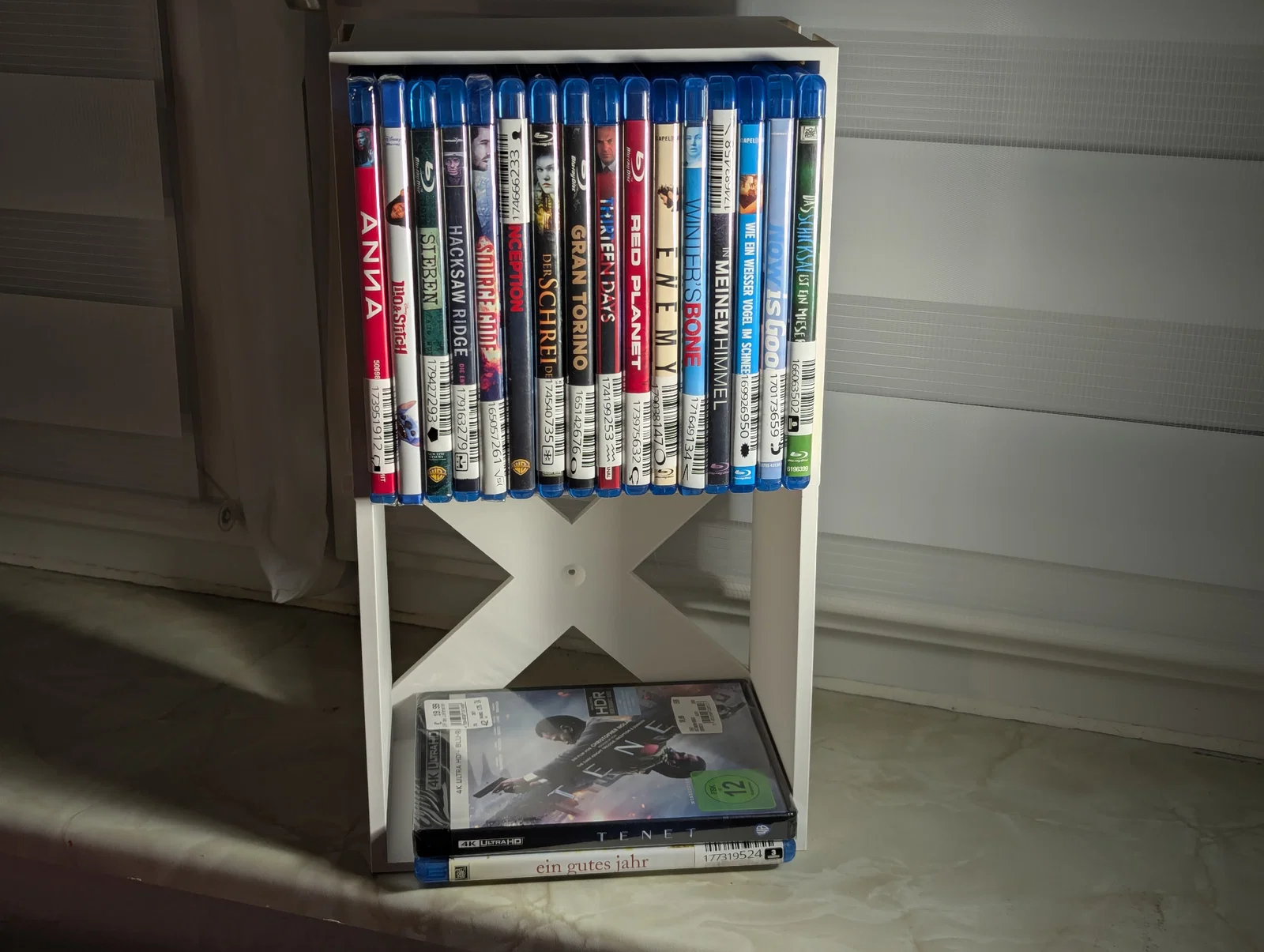

Đế (Base pieces) là phần thấp nhất của bất kỳ chồng kệ nào. Điểm khác biệt duy nhất với các đoạn kệ là nó có thêm kệ dưới để giữ vững, nếu không các vách dọc sẽ bị cong.
-

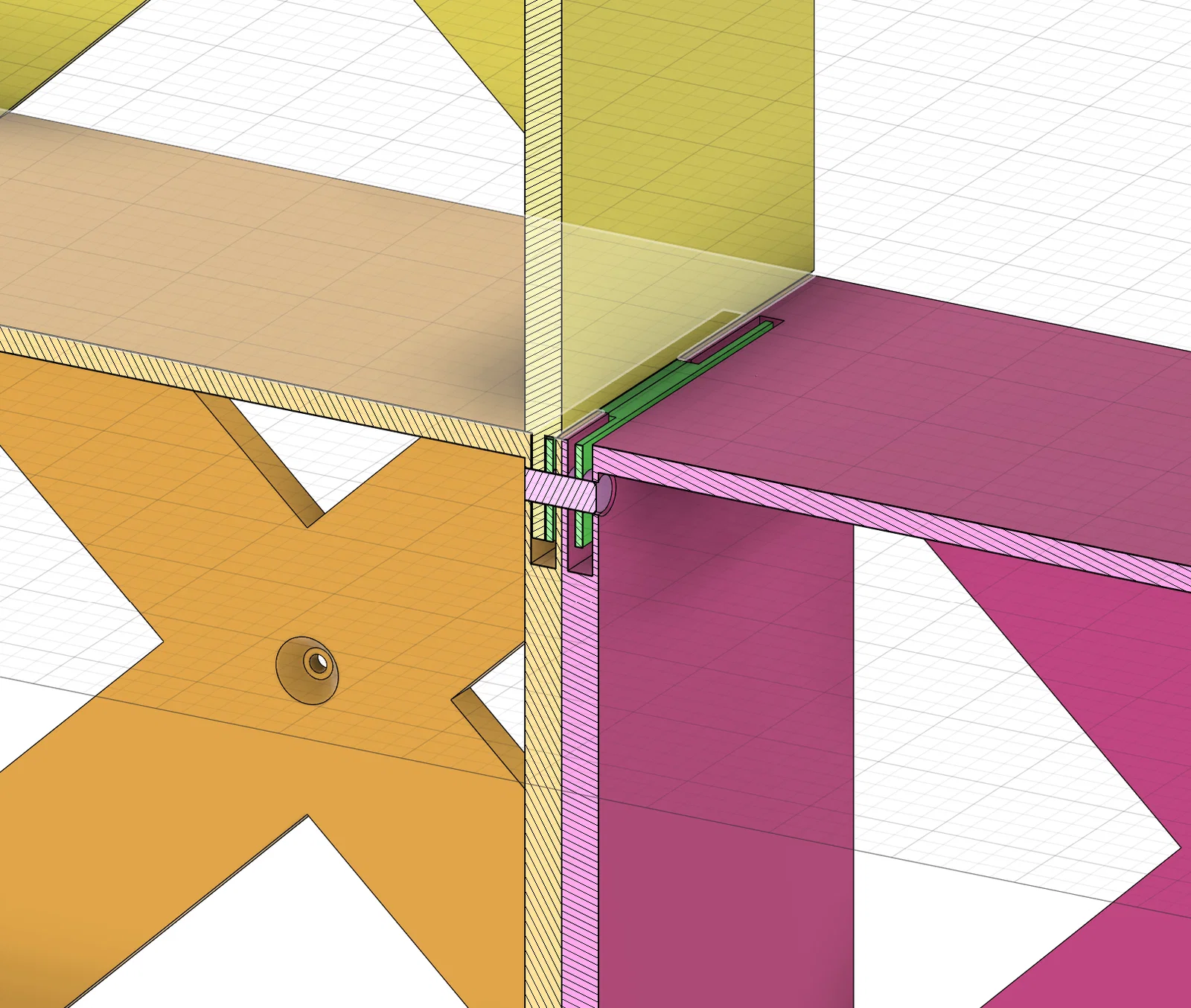

Đầu nối (Connectors) dùng để nối các chồng kệ cạnh nhau nếu chúng có cùng chiều cao.
-
Miếng đệm nối (Connector spacers) dùng thay cho đầu nối ở những nơi không cần kết nối ngang.
-
Chốt (Pins) để cố định mọi thứ. Bạn cần hai chốt ngắn cho mỗi miếng đệm nối và hai chốt dài cho mỗi đầu nối.
Hướng dẫn in
- Phần đế cần một chút support nếu in nằm, hoặc nhiều support nếu in đứng giống các phần khác. Các phần còn lại không cần support.
- Các đoạn kệ nên in lộn ngược. Phần đế nên in xuôi chiều.
- Bàn in của C1 đủ lớn để in hai BD hoặc DVD segments và một hoặc hai combo segments.
Lưu ý
Thành thật mà nói, mình thiết kế cái này chỉ trong khoảng một giờ và các bản in thử nghiệm đều dùng PLA. PLA sẽ bị biến dạng (creep) theo thời gian, mình không khuyến khích dùng nó.
Tất cả các phân đoạn đều có lỗ M3 lõm để bắt vít vào tường nếu cần thiết. Tuy nhiên, đây không phải là món đồ nội thất để trẻ con leo trèo, nên hãy cân nhắc kỹ về giới hạn chịu lực của nó nhé.
Nhật ký thay đổi
- Điều chỉnh độ dày vách sau của DVD segment và đế. Từ 6mm lên 7mm, đồng bộ với các phần khác.
- Bổ sung Ultimate segment và đế.
Thông số in
- Định dạng
- stl
- Số file mô hình
- 14
- Tổng dung lượng
- 12,2 MB
- File lớn nhất
- 1,3 MB
