Hộp đựng bơ du lịch nhỏ có khóa - Thiết kế phong cách Steampunk

1. Nắp được cải tiến với các móc khóa dạng cài riêng biệt - loại nắp một mảnh trước đây rất dễ bị gãy nếu in bằng PLA. Giờ đây, các móc này có thể được in chính xác hơn mà không cần hỗ trợ (không bị võng), ổn định hơn và bạn không cần phải in lại toàn bộ nắp nếu lỡ làm hỏng một móc.

2. Bổ sung thêm hai biến thể móc khóa với khoảng cách khóa chênh lệch 0,5mm (lỏng hơn/chặt hơn) để phù hợp với các sai số in ấn khác nhau.

3. Thêm hình ảnh chi tiết.

----Vui lòng cuộn xuống để xem bản tiếng Anh----

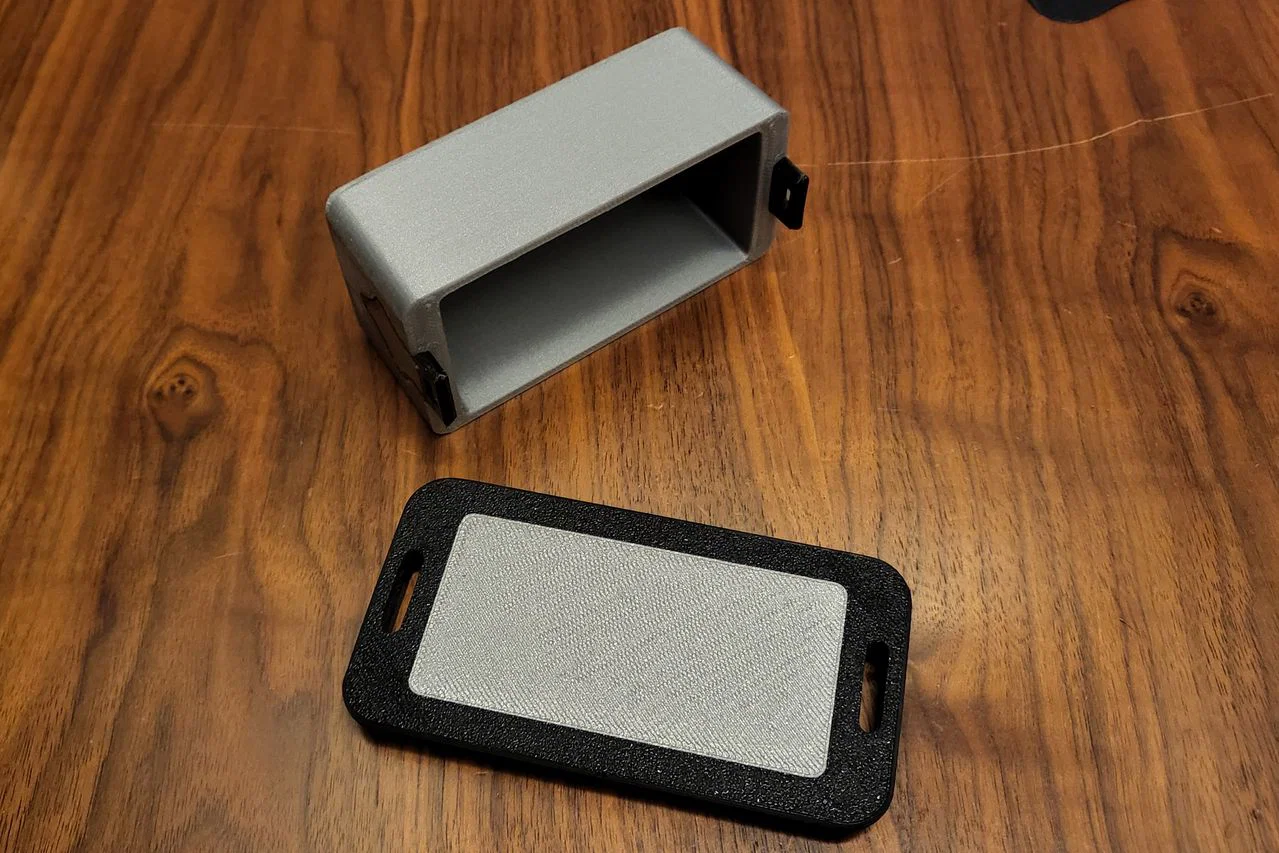

Không hiểu sao, chúng ta rất khó tìm được các hộp đựng bơ nhỏ có khóa... Vì vậy, tôi đã tạo ra một chiếc hộp mà bạn có thể mang đi du lịch dễ dàng - chứa được khoảng một phần ba miếng bơ 200g thông thường. Kích thước bên trong hộp khoảng 80x40x37 mm (dài x rộng x cao).

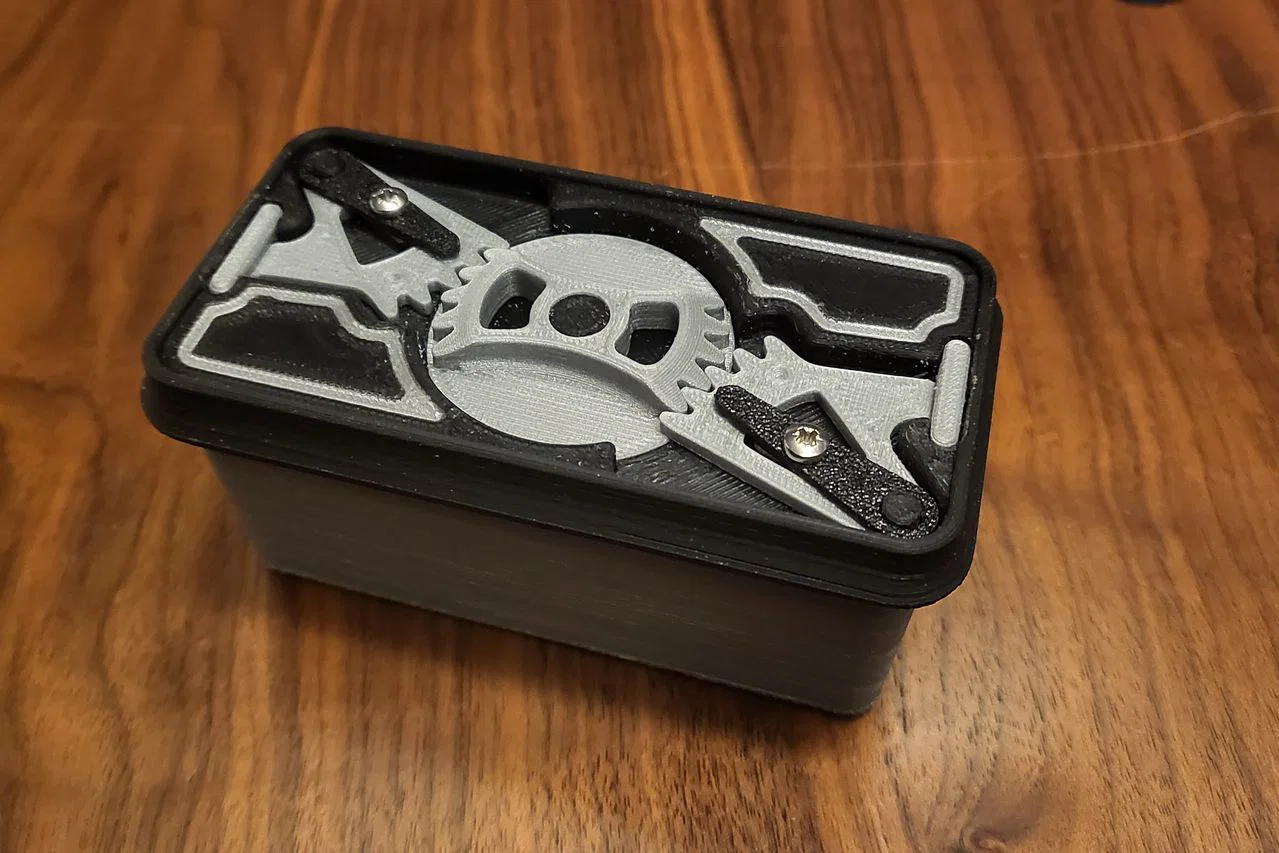

Cơ chế khóa ở đáy vô tình lại tạo ra phong cách Steampunk. Dù vậy, tôi vẫn thích màu bạc và đen hơn là màu vàng và nâu ;-)

In và lắp ráp:

• Ngoài các bộ phận đã in, bạn chỉ cần hai ốc vít nhựa (ISO 7049 hoặc tương đương) với đường kính ren khoảng 2,9 mm và chiều dài từ 5 đến 6 mm.

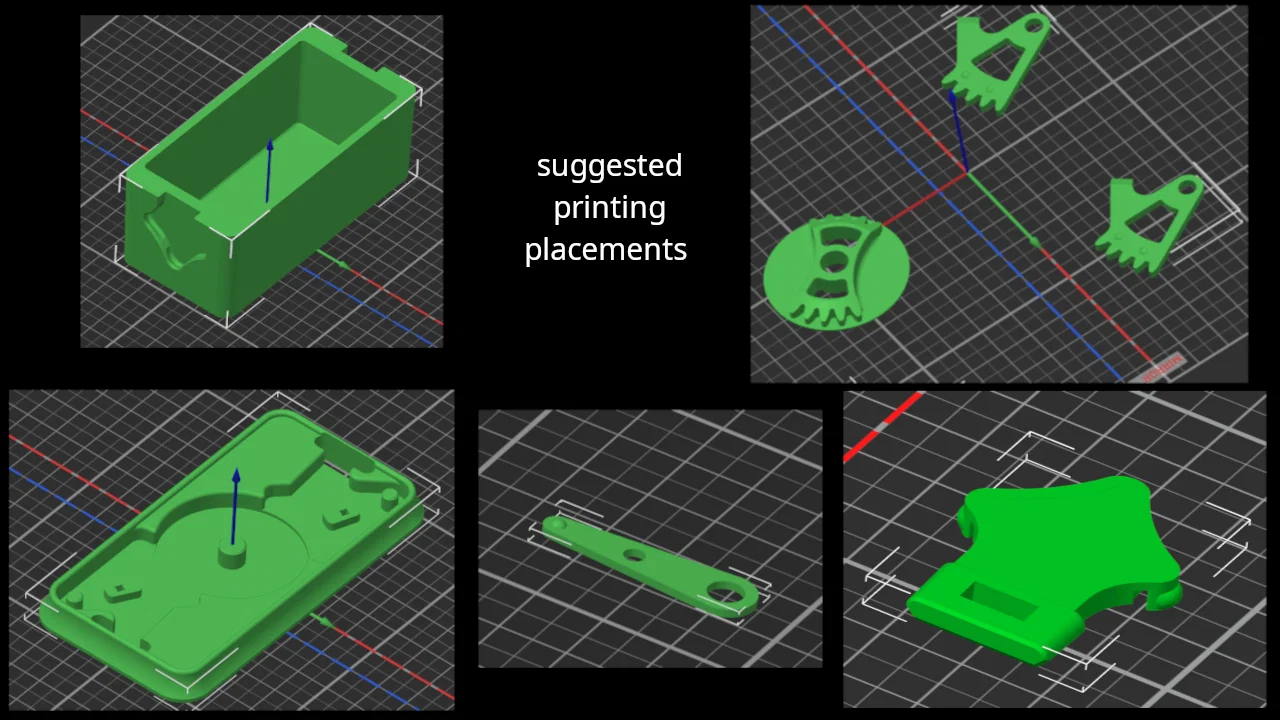

• Hãy in tất cả các bộ phận bằng nhựa an toàn thực phẩm - số lượng cần thiết đã được ghi rõ ở mỗi mẫu. Không cần dùng hỗ trợ (supports). Ngoại trừ lò xo lá (leaf springs) và móc khóa nắp, tất cả các bộ phận khác có thể in bằng bất kỳ vật liệu nào - nếu không cần rửa bằng máy rửa bát thì chỉ cần PLA là đủ. Lò xo lá và móc nắp nên được làm bằng vật liệu ít giòn và chịu lực tốt hơn như PETG.

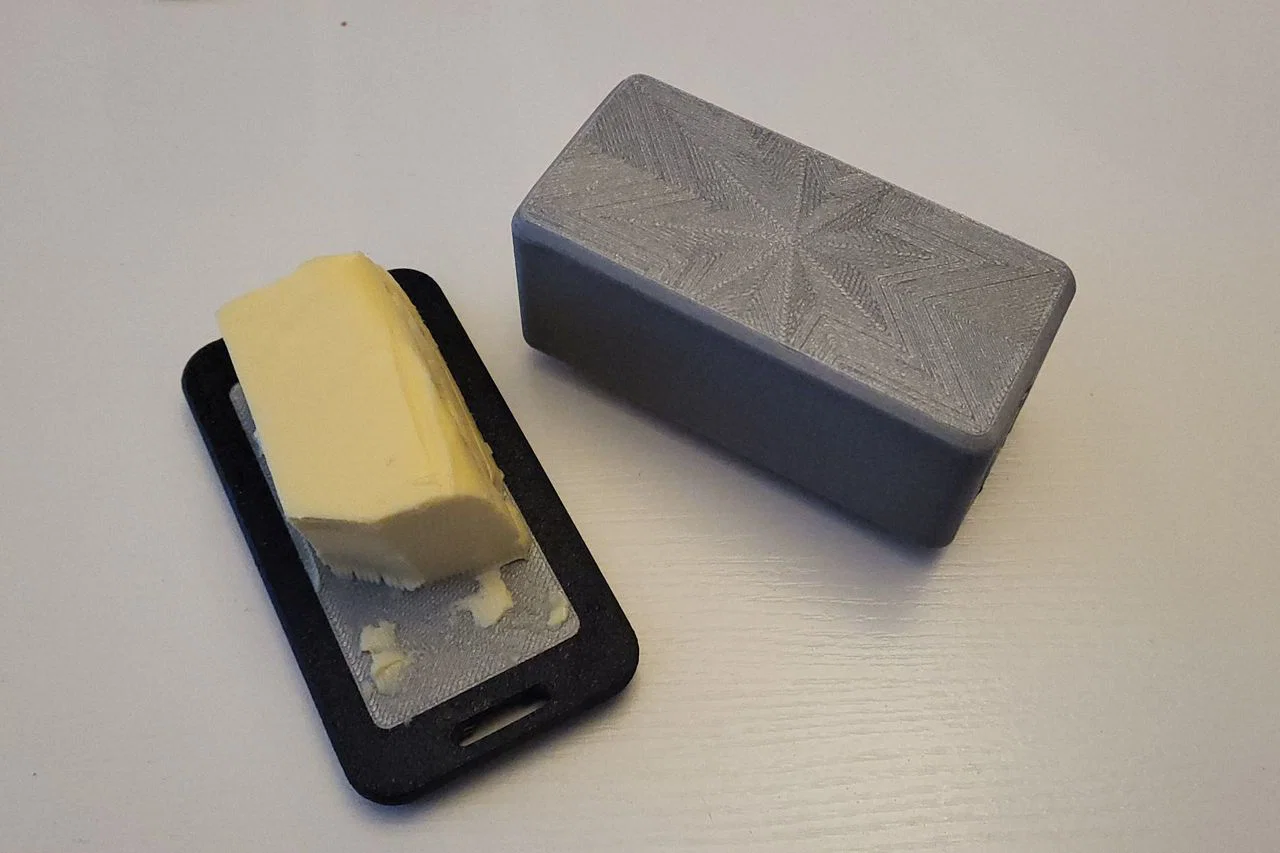

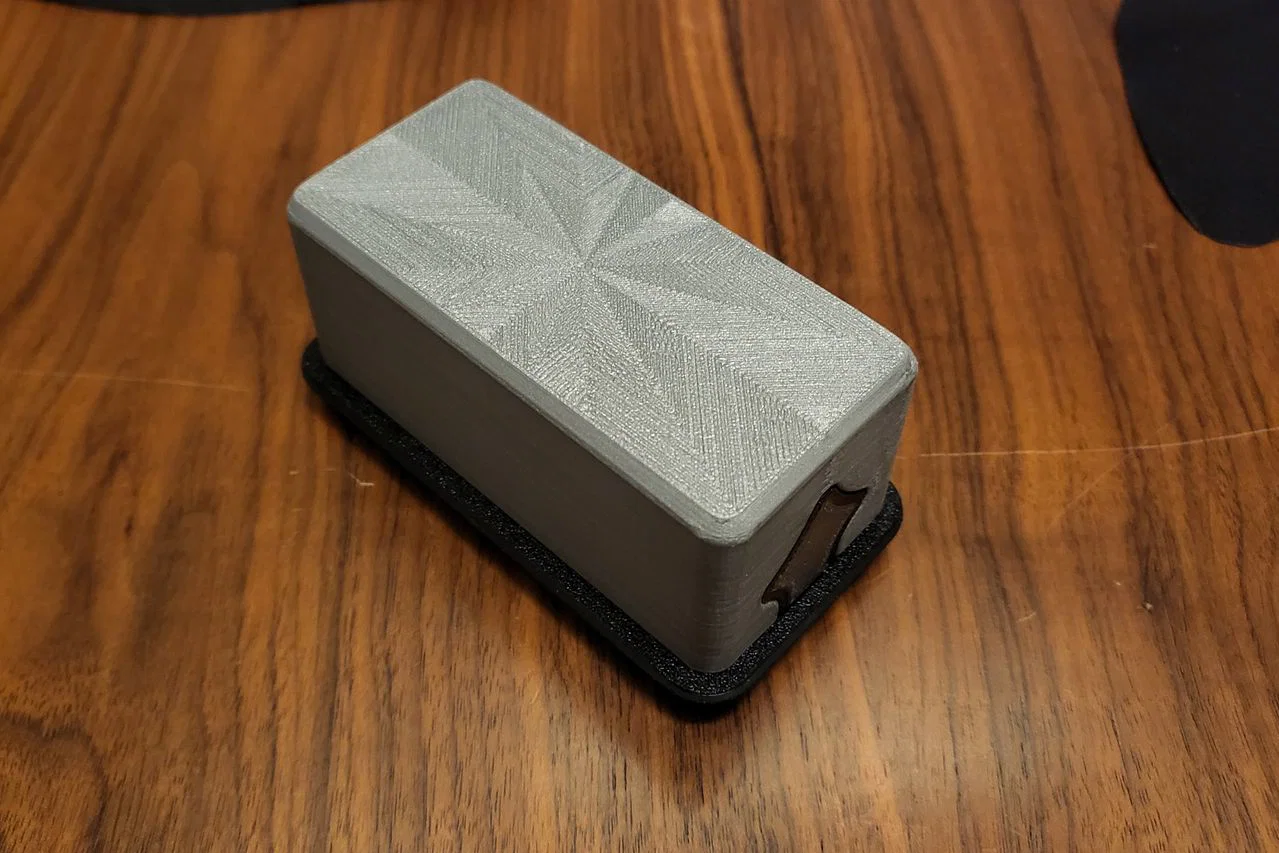

• Ba bề mặt màu trên phần đế (phần "mặt bơ" phía trên và hai đường trang trí phía dưới) được thiết kế là các bề mặt riêng biệt. Tương tự với bề mặt màu trên móc nắp. Bạn có thể sử dụng công cụ "Multimaterial painting" của Prusaslicer để tô màu theo ý muốn. Với nắp hộp, bạn có thể in lớp trên cùng với họa tiết trang trí (infill) - mẫu trong ảnh sử dụng họa tiết "Achterstern-Spirale" (xoắn ốc tám cánh) của Prusaslicer.

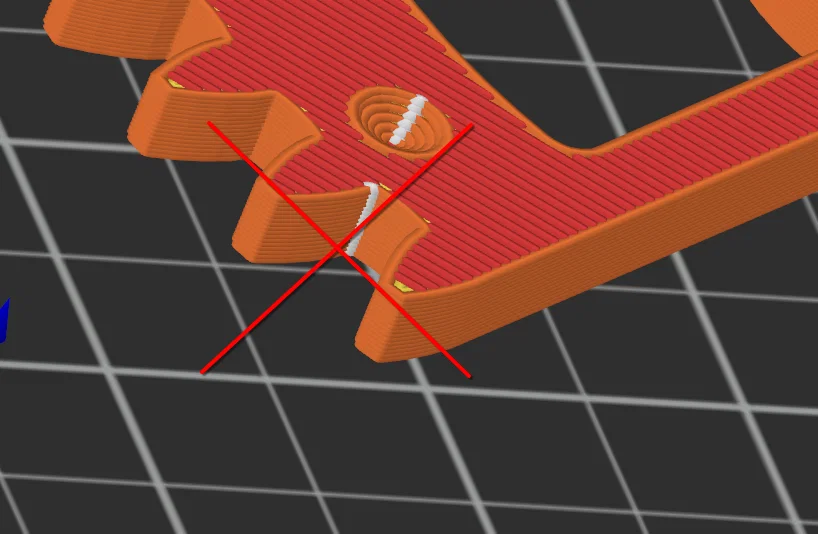

• Lưu ý khi in: Đường may (seam) không được nằm trên các răng bánh răng! Bức ảnh cuối cùng cho thấy một ví dụ xấu - nếu in như vậy, cơ chế có thể bị kẹt. Hãy kiểm tra vị trí đường may trong Prusaslicer và di chuyển nó bằng công cụ "Paint-on seams" nếu cần! Với phần đế, hãy đảm bảo đường may ở ba trục bánh răng nằm ở vị trí dễ tiếp cận để bạn có thể loại bỏ phần vật liệu thừa nếu cần.

• Để cơ chế hoạt động tối ưu, sau khi in xong, hãy mài nhẹ các "bậc thang" của layer trên bề mặt vát của chốt khóa tại "Bánh răng 1" để tạo thành một mặt phẳng trượt. Việc mài bề mặt này cũng giúp bạn điều chỉnh độ rơ của nắp sau này.

• Tùy chọn: bôi một ít mỡ silicon an toàn thực phẩm lên các trục bánh răng hoặc vào lỗ bánh răng trước khi lắp ráp. Loại mỡ bạn thường dùng cho máy pha cà phê gia đình là hoàn hảo.

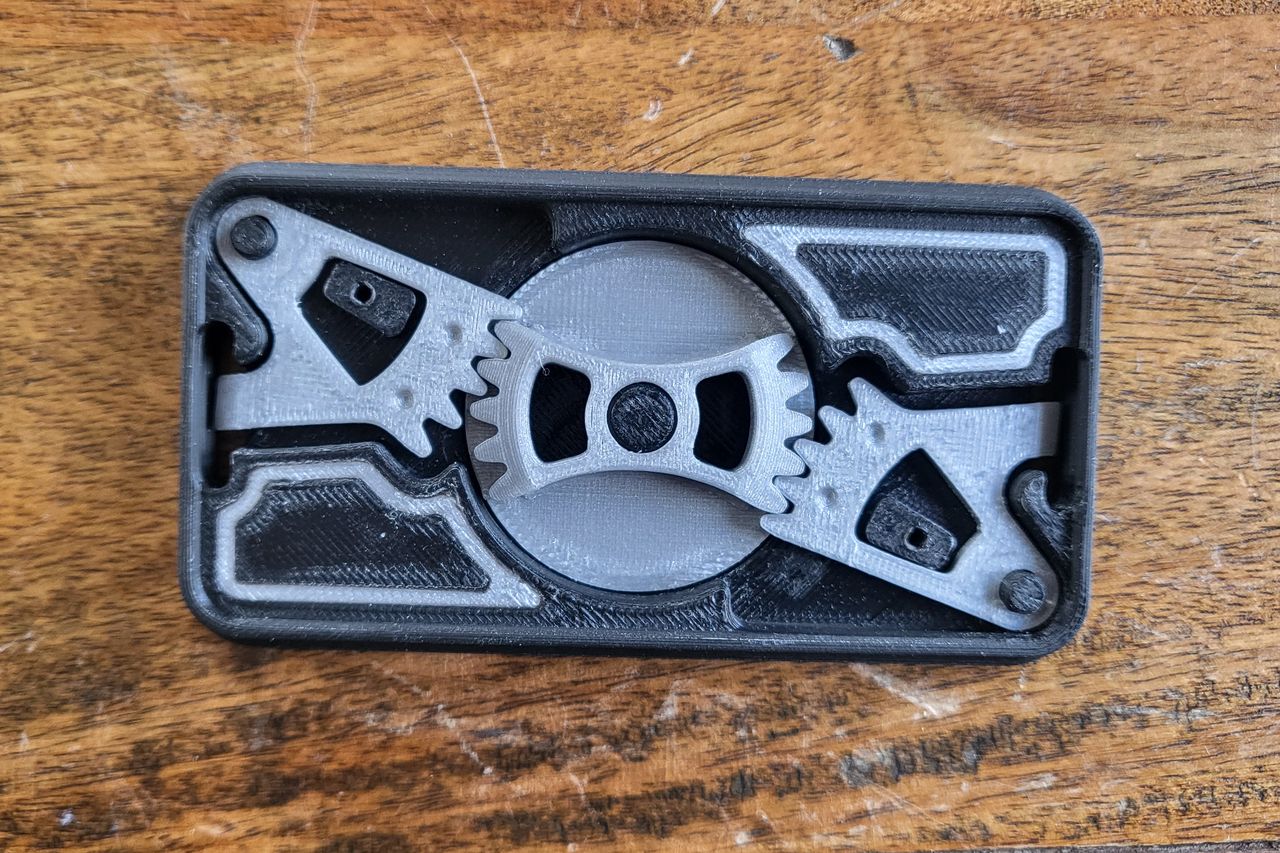

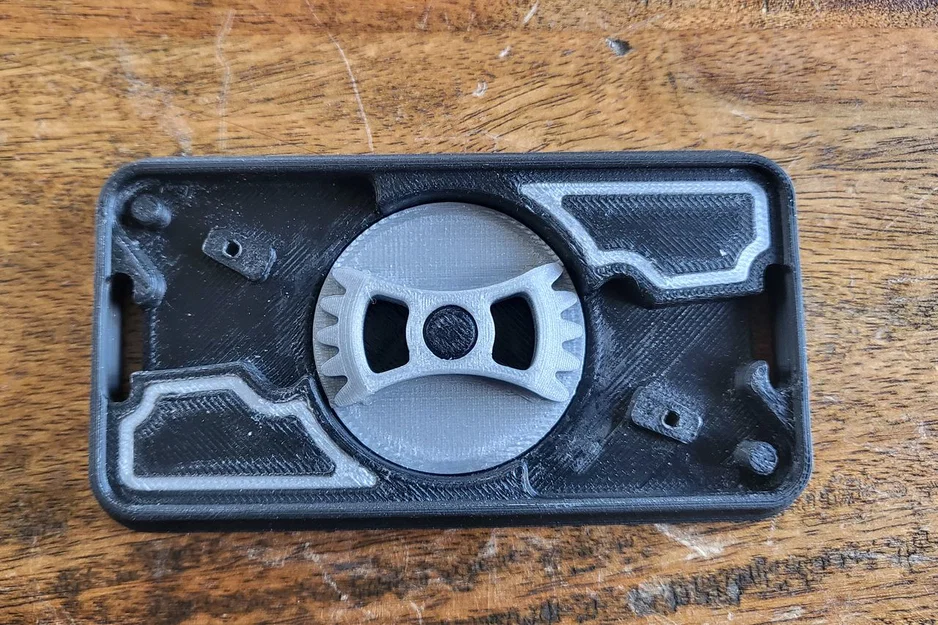

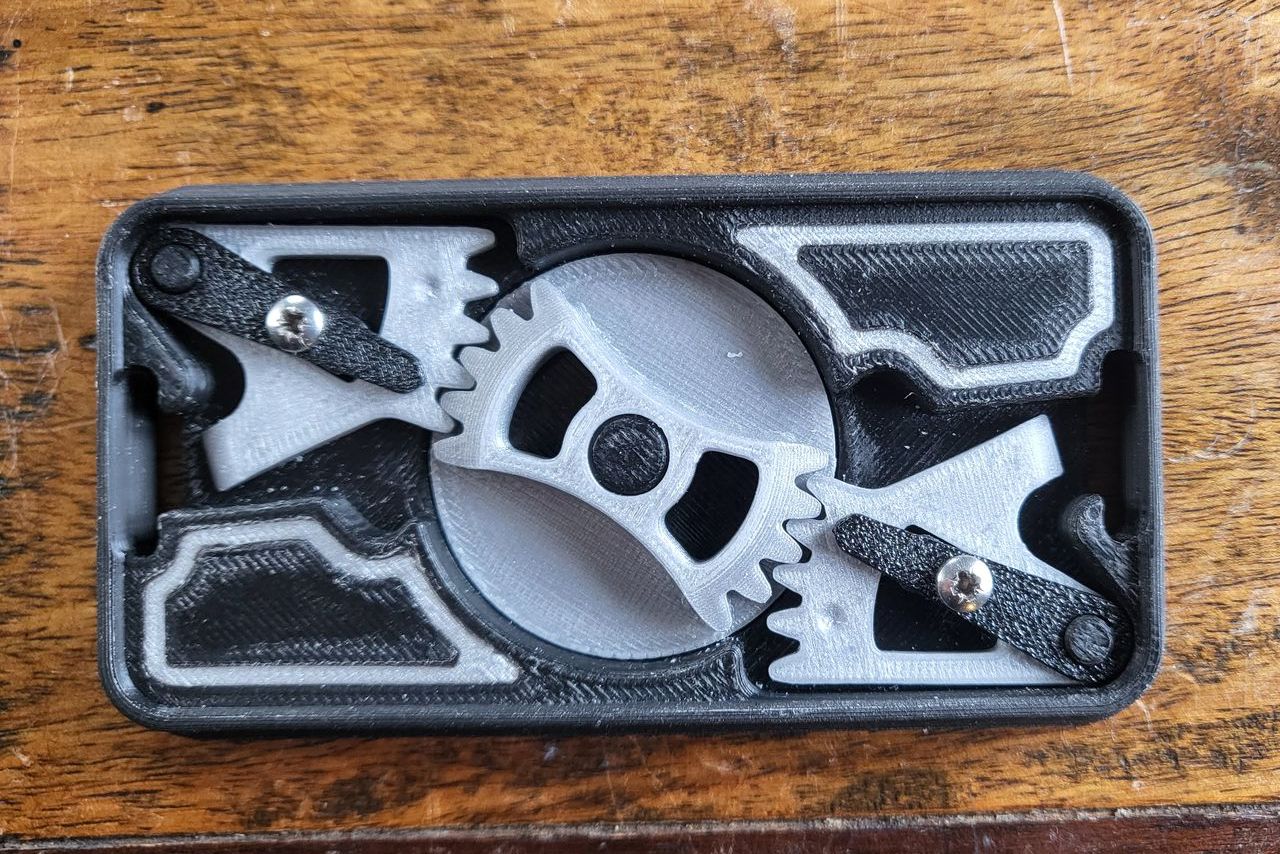

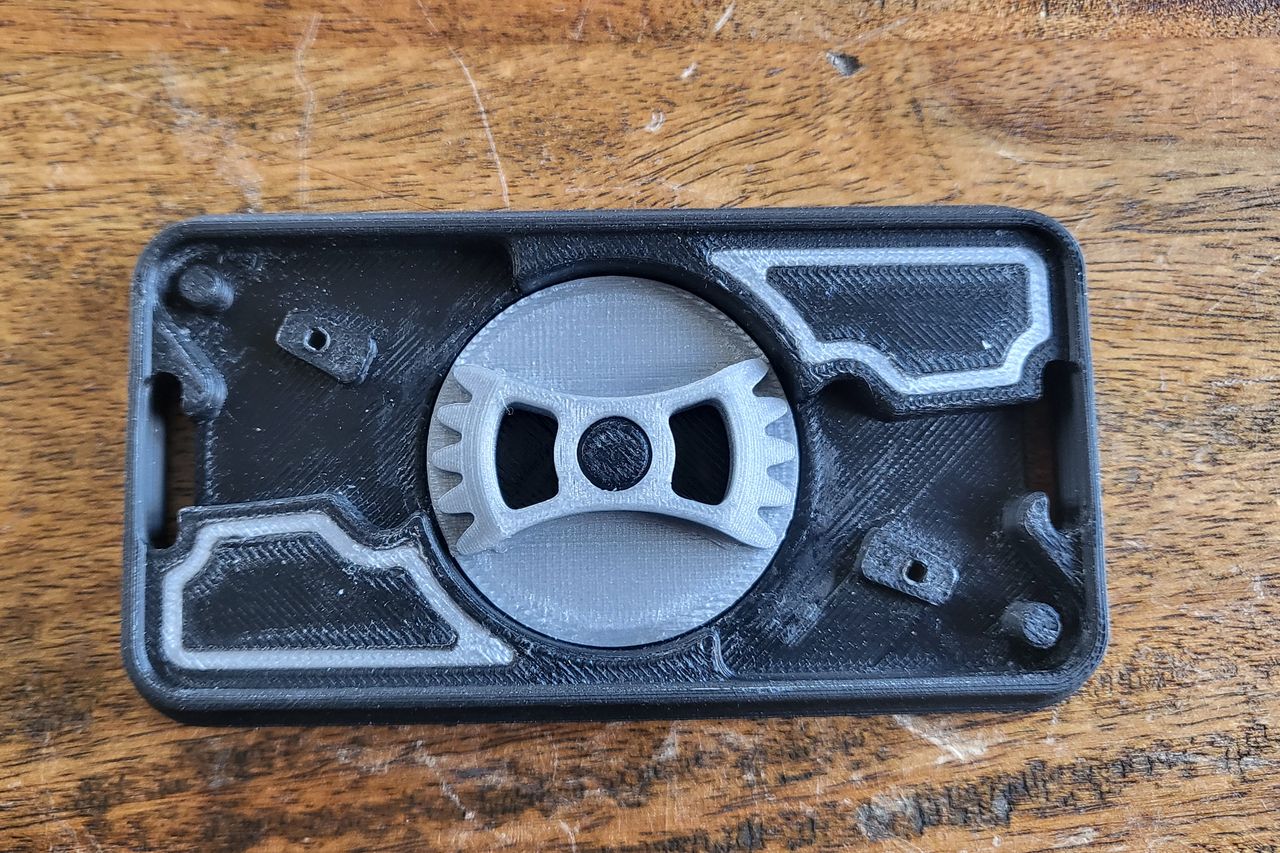

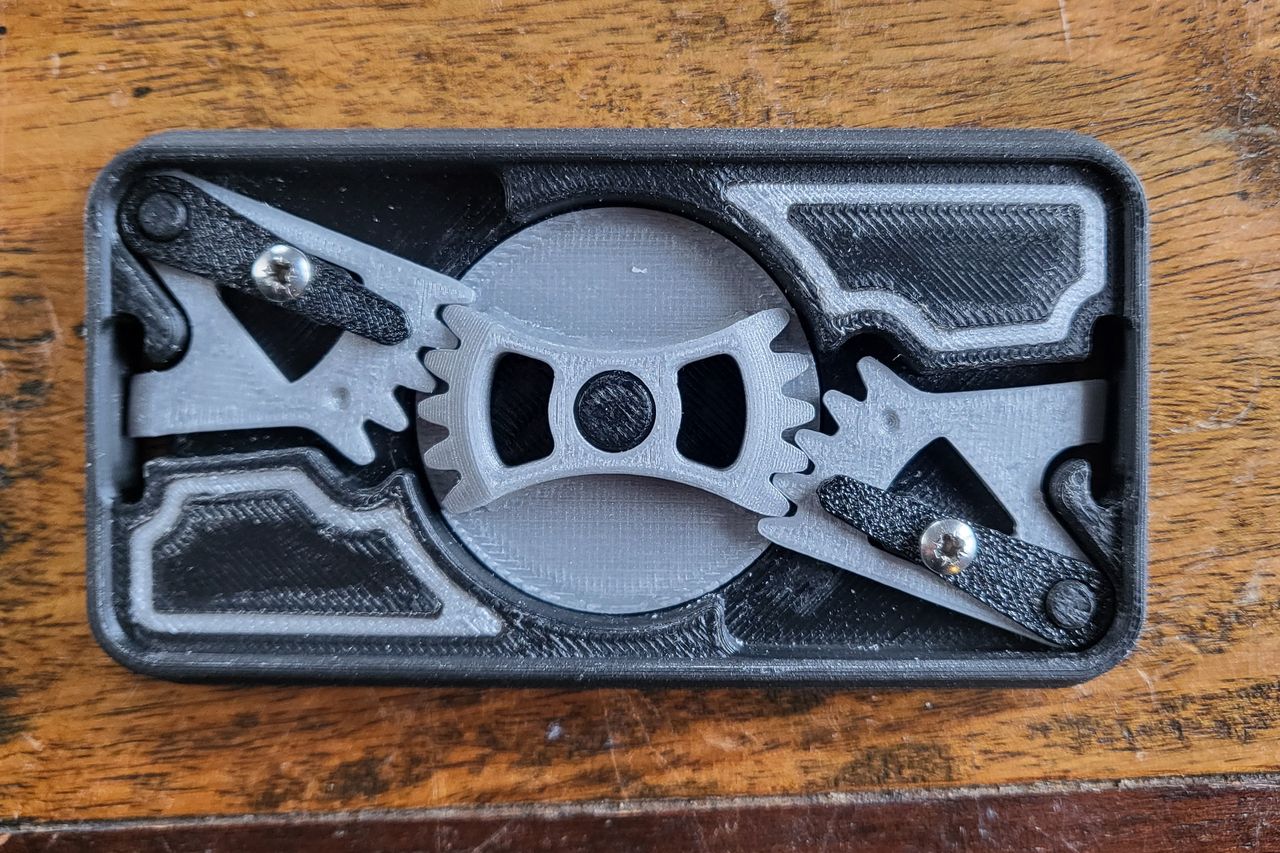

• Khi lắp ráp, hãy xem kỹ hình ảnh: Đầu tiên lắp bánh răng ở giữa, sau đó đến hai bánh răng bên ngoài. Chú ý: lắp đối xứng! Sau đó đặt các bộ phận giữ (halter) lên trên. Các bán cầu phải hướng về phía bánh răng và khớp vào lỗ tương ứng. Điều này giúp các bánh răng "khớp" vào vị trí "mở" và "đóng", tạo cảm giác phản hồi khi sử dụng. Sau đó vặn chặt bằng hai ốc vít.

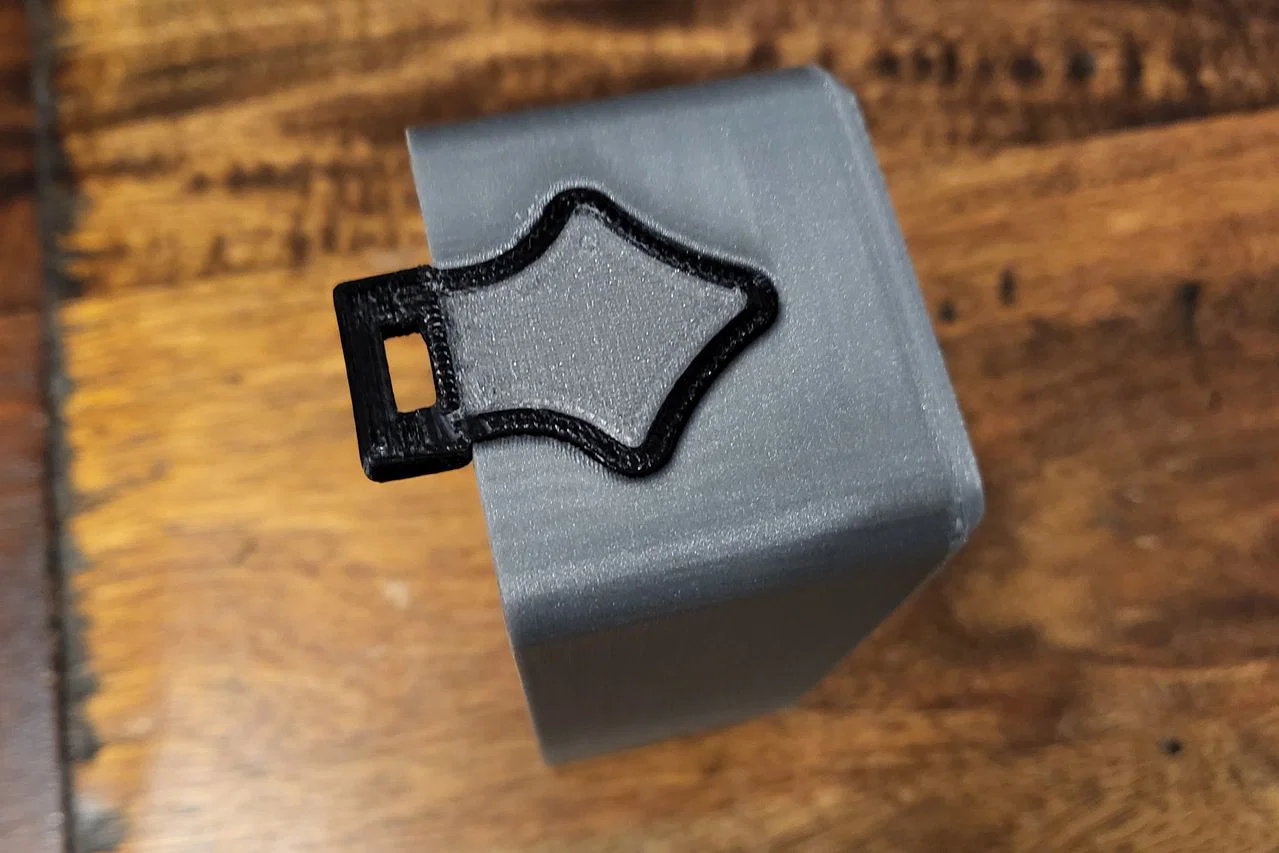

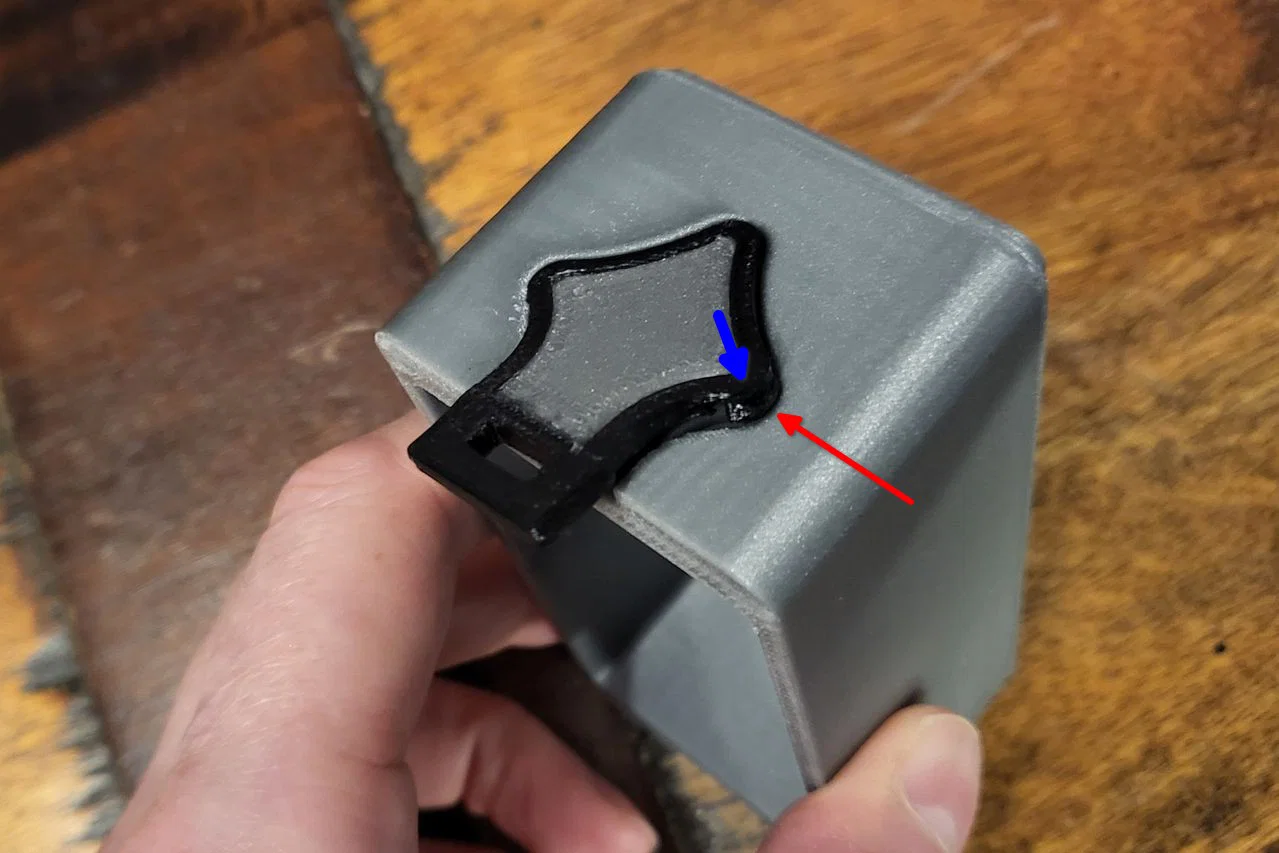

• Với nắp, hãy cài hai móc khóa vào. Lưu ý: khớp nối ở đây khá chặt, bạn cần dùng lực một chút. Đầu tiên đưa mấu giữa phía trên và một trong các mấu bên vào hốc nắp, sau đó cài mấu thứ ba vào. Nếu cần, hãy dùng dụng cụ đẩy nhẹ mấu sang bên (mũi tên đỏ trong ảnh) trong khi nhấn mấu vào hốc (mũi tên xanh). Nếu máy in của bạn gặp khó khăn với hình dạng này, bạn có thể in phần này hẹp hơn một chút ở chiều ngang (giữa hai mấu cài) hoặc mài bớt đi cho đến khi vừa.

Cách sử dụng rất trực quan: xoay bánh răng ở giữa theo chiều kim đồng hồ để mở khóa. Đặt nắp lên đế, sau đó nhấc hộp lên bằng cách cầm phần đế đen qua nắp và xoay bánh răng ngược chiều kim đồng hồ. Bạn có thể cảm nhận dễ dàng. (Nếu cần, bạn có thể lật ngược hộp bơ lại).

Nếu lo bơ bị chảy khi trời nóng, tôi thường lật ngược hộp bơ lại khi di chuyển để cơ chế khóa hướng lên trên.

Lưu ý: nắp đã được tối ưu hóa so với ảnh chụp (lỗ chốt lớn hơn, mặt trong có vát).
