Vỏ Bảo Vệ HW-398 PD Trigger Cài Dây Đeo Cho Kính FPV

Tác giả RedShark_2136751

Lượt tải
2
Lượt thích
2
Lượt coi
56

File 2 220,1 KB

  • HW-398_Type-C_Trigger_Enclosure_1780061862.3mf3MF · 69,3 KB
  • HW-398_Type-C_trigger_enclosure_1780061863.f3dF3D · 150,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Vỏ bảo vệ HW-398 Type-C PD Trigger tích hợp kẹp cài dây đeo

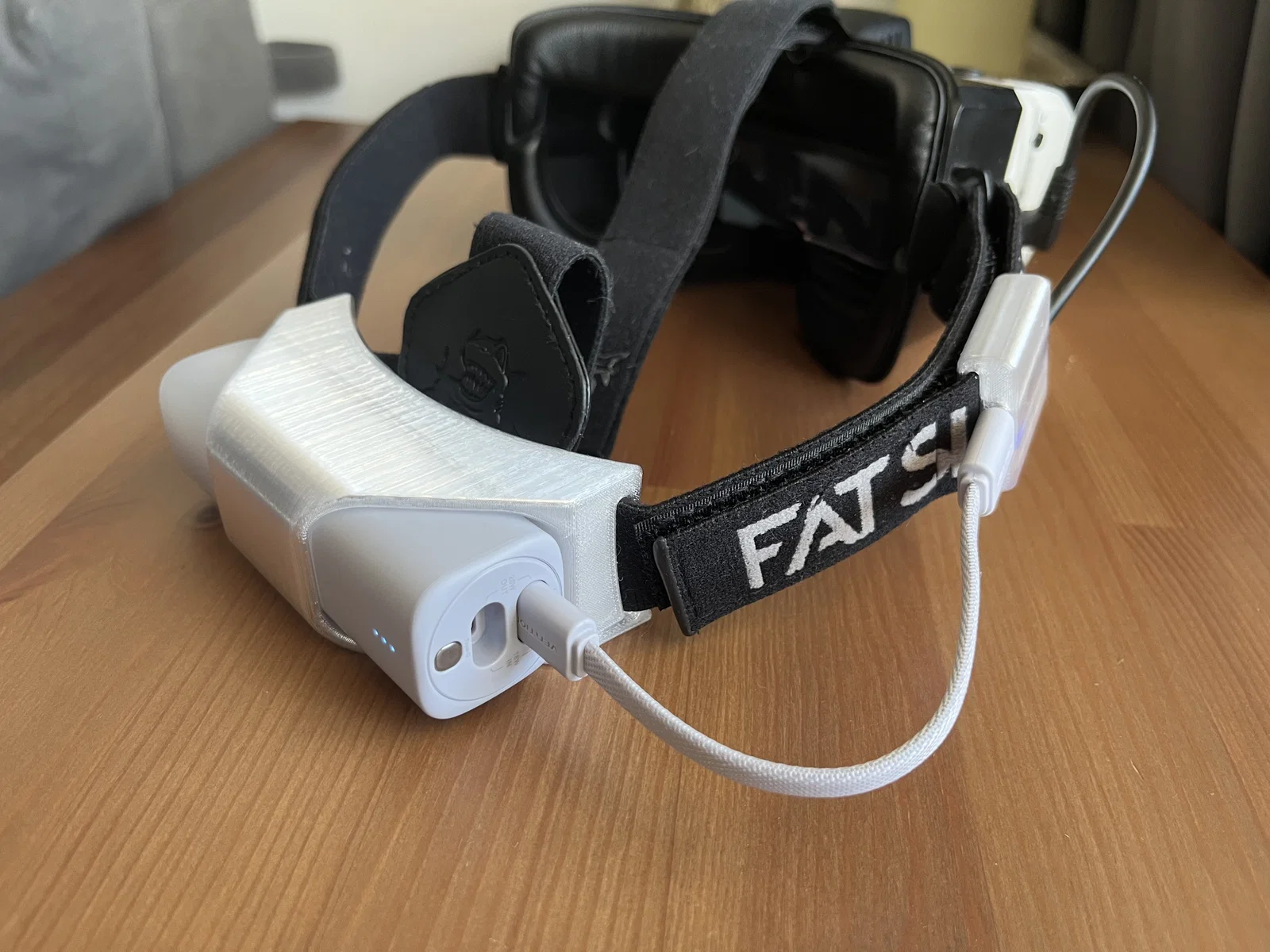

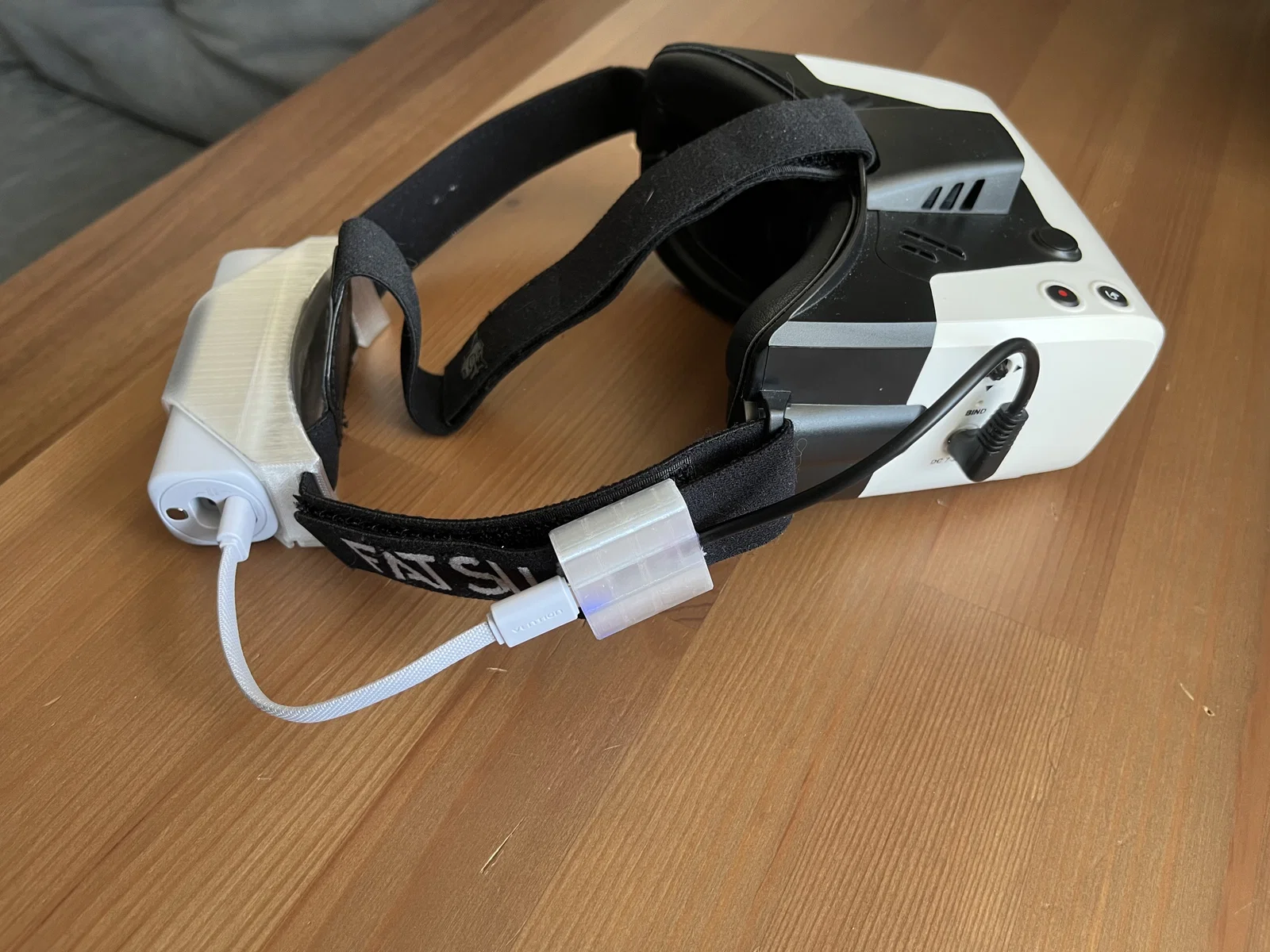

Đối với những anh em đam mê FPV drone, việc cấp nguồn ổn định cho kính đeo (goggles) luôn là ưu tiên hàng đầu. Bộ phận kích nguồn HW-398 PD Trigger là một giải pháp cực kỳ phổ biến nhưng lại thường khá mong manh khi để trần. Thiết kế vỏ bảo vệ này giúp bạn cố định HW-398 một cách chắc chắn, đồng thời tích hợp sẵn kẹp cài để gắn trực tiếp vào dây đeo kính, giúp bộ dây nguồn gọn gàng và chuyên nghiệp hơn hẳn khi đang bay.

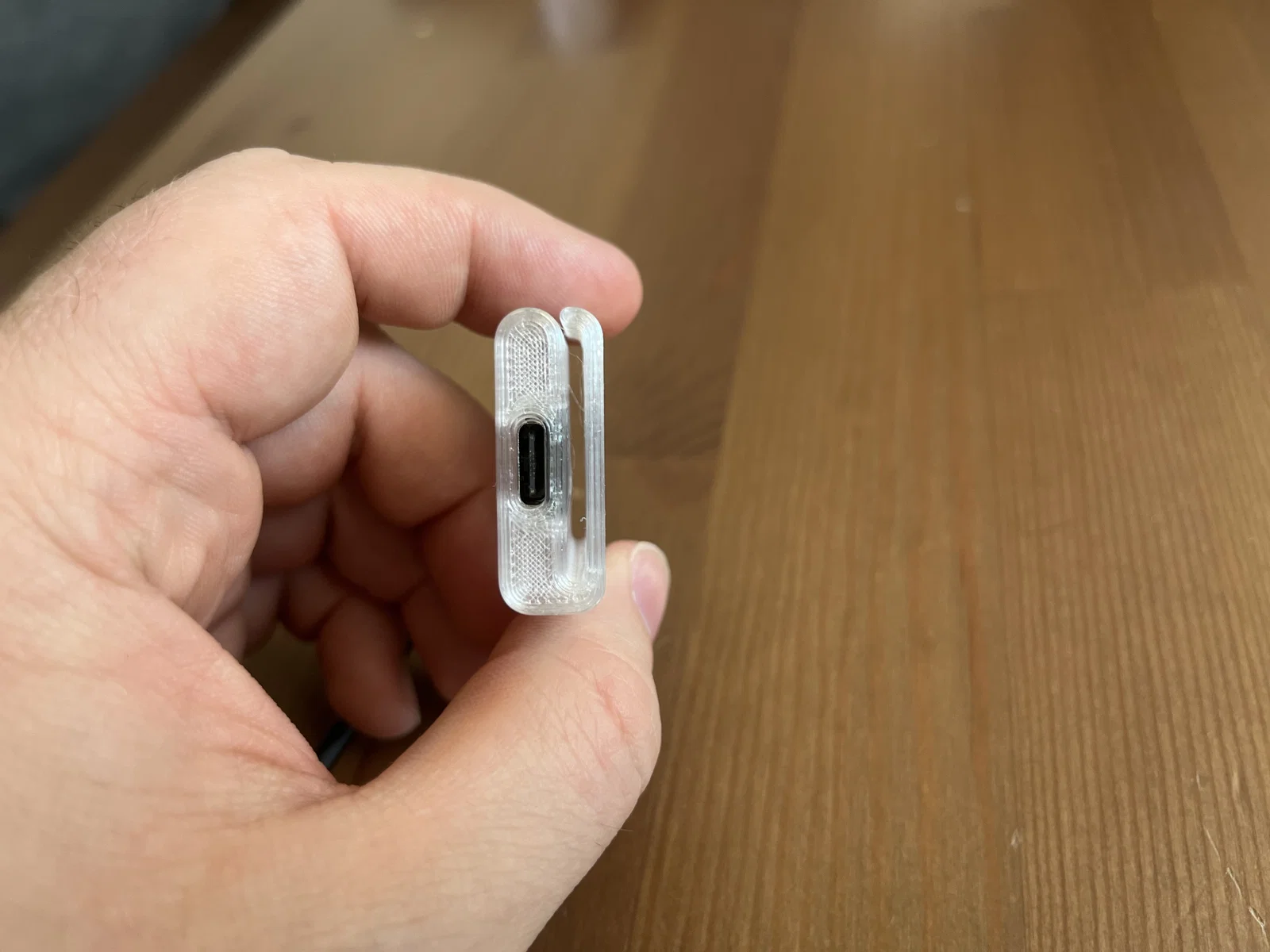

Sản phẩm này được thiết kế tối ưu với một khe kẹp kích thước 26mm, vừa khít với hầu hết các loại dây đeo kính FPV phổ thông hiện nay. Vỏ bảo vệ không chỉ giúp tránh va đập hư hỏng linh kiện điện tử bên trong mà còn tạo ra điểm tựa vững chãi, tránh việc đầu cắm bị lỏng lẻo do tác động của gió hay chuyển động đầu khi anh em điều khiển drone. Việc lắp đặt cũng rất đơn giản, giúp anh em tiết kiệm thời gian đáng kể cho những chuyến bay.

Để sử dụng mô hình này hiệu quả, anh em cần lưu ý một số kinh nghiệm in và lắp ráp sau đây:

  • Vật liệu in: Nên dùng nhựa PETG hoặc ABS để đảm bảo độ bền cơ học và chịu nhiệt tốt hơn PLA, nhất là khi thiết bị hoạt động liên tục.
  • Kỹ thuật in: Cài đặt infill khoảng 20-30% là đủ cứng cáp, nên sử dụng hỗ trợ (support) ở phần khe kẹp để đạt độ chính xác cao nhất.

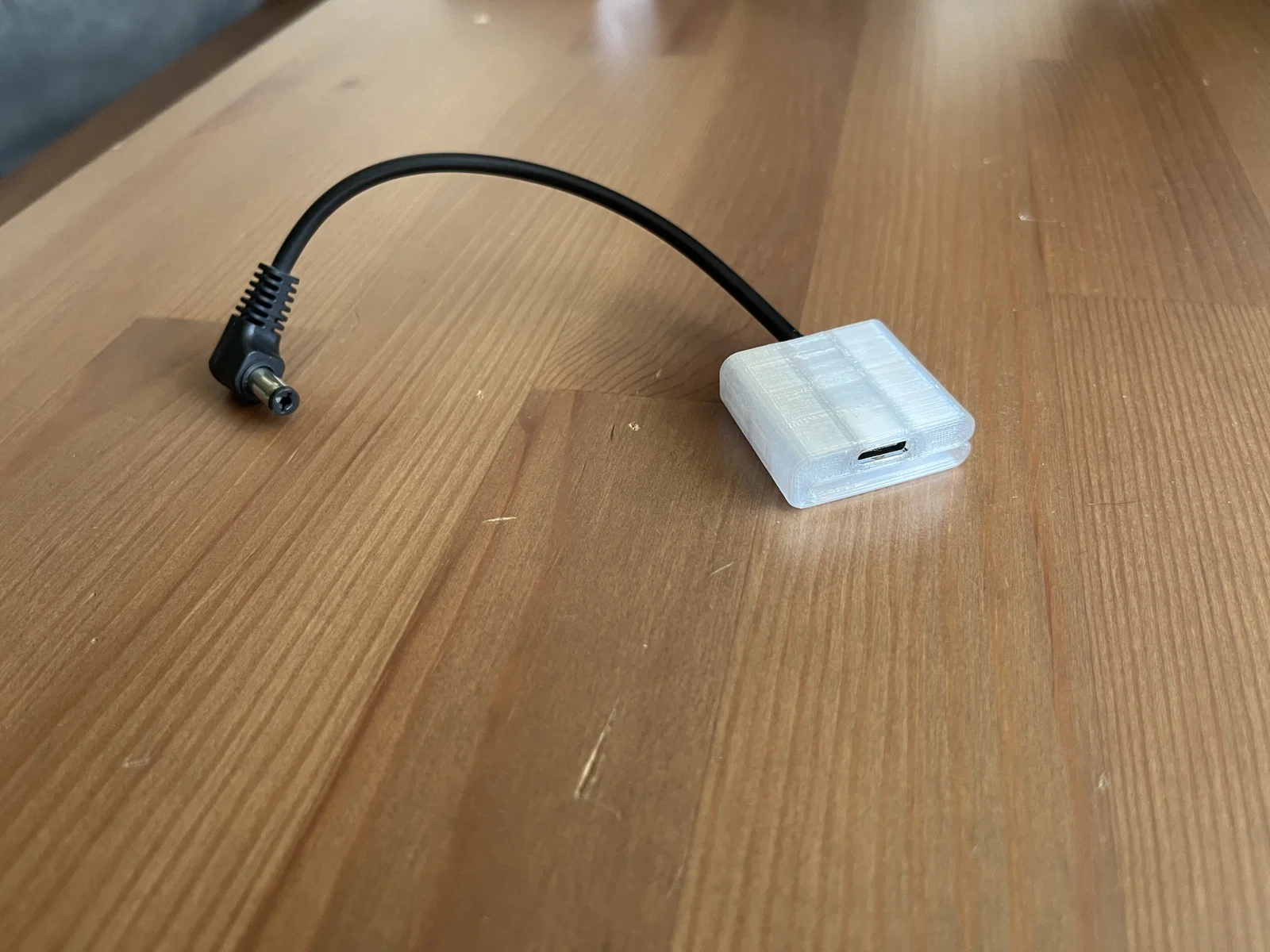

  • Lắp ráp: Sau khi hàn dây vào module HW-398, hãy trượt module vào trong vỏ, sau đó dùng một ít keo nóng (hot glue) tại vị trí cổng cắm để cố định chắc chắn module bên trong.
  • Tương thích: Kẹp được thiết kế riêng cho dây đeo kích thước 26mm, hãy kiểm tra kỹ dây đeo của bạn trước khi in để đảm bảo vừa vặn nhất.

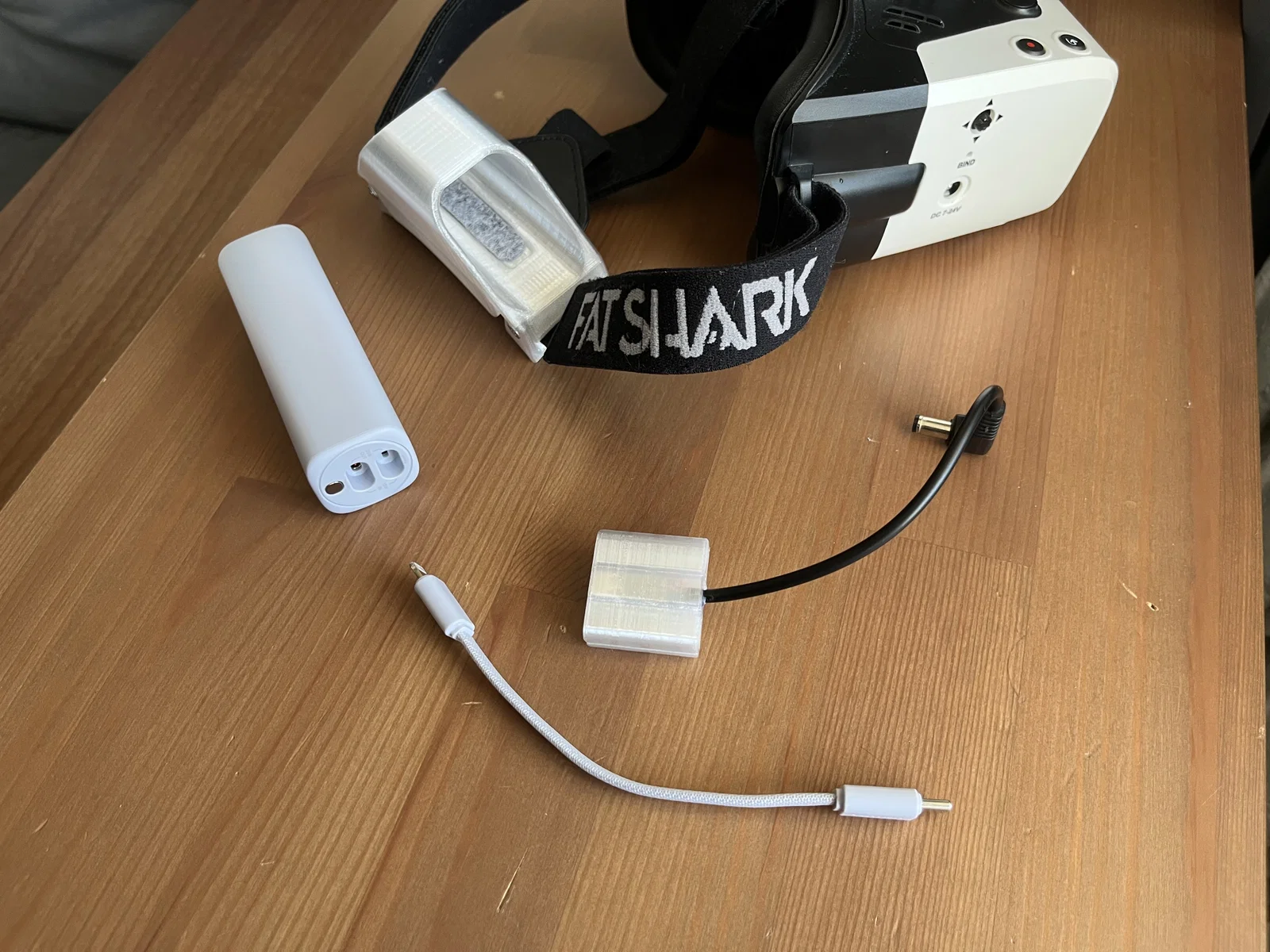

  • Tận dụng tiện ích: Đây là giải pháp kết hợp tuyệt vời nếu bạn đang dùng các bộ mount sạc dự phòng cho kính Fat Shark, tạo nên một hệ thống nguồn điện cực kỳ gọn gàng.

Tổng kết lại, đây là một phụ kiện 3D hữu ích, nhỏ gọn nhưng giải quyết được vấn đề nhức nhối về quản lý dây nguồn cho dân chơi FPV. Với thiết kế đơn giản nhưng hiệu quả, chắc chắn nó sẽ là người bạn đồng hành tin cậy trong mọi chuyến bay của anh em.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mff3d
Số file mô hình
2
Tổng dung lượng
220,1 KB
File lớn nhất
150,8 KB
