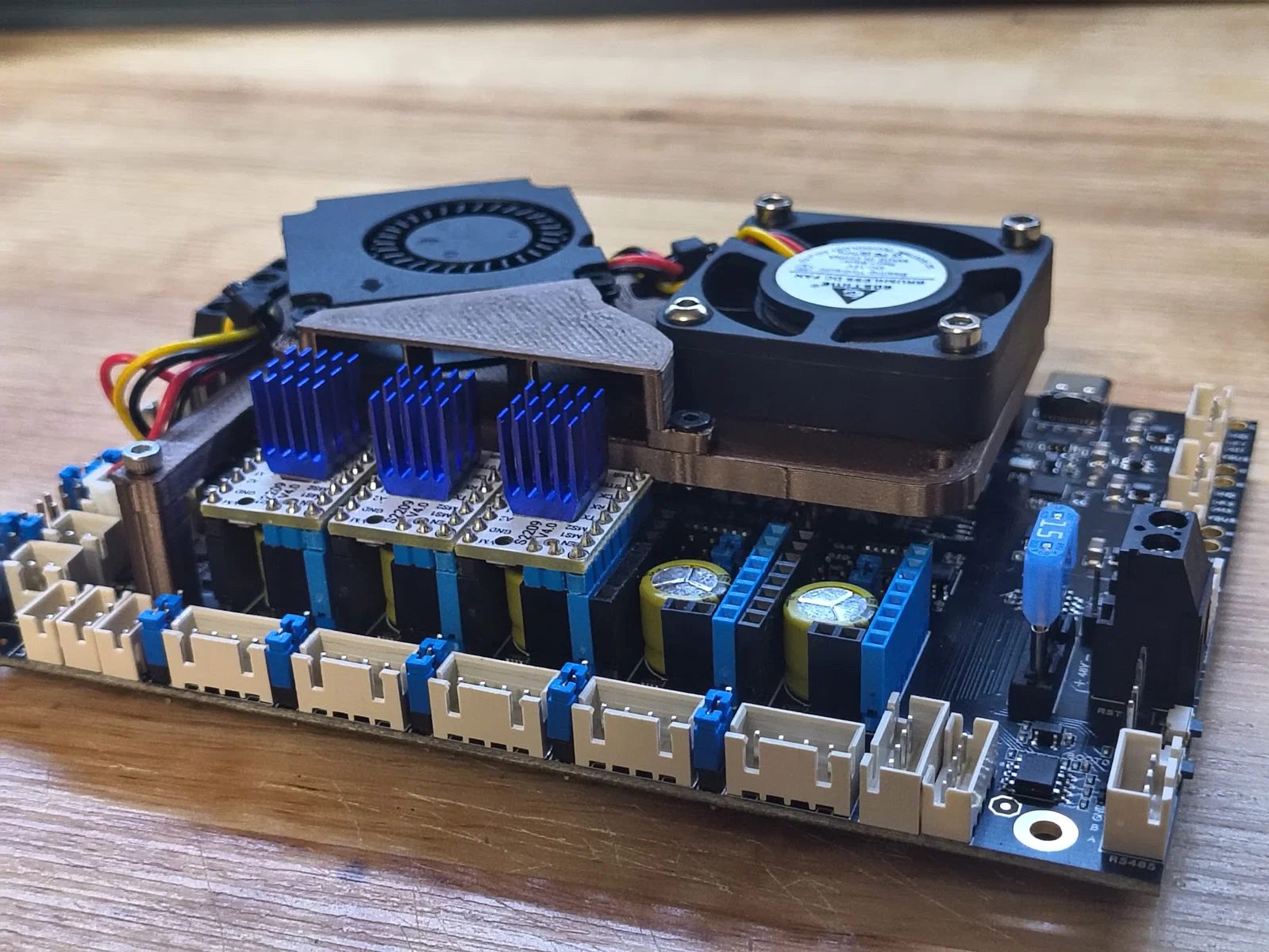

Giá đỡ quạt làm mát mô-đun cho bo mạch FYSETC Catalyst‑K

Đây là hệ thống tản nhiệt mô-đun được thiết kế riêng cho bo mạch chủ FYSETC Catalyst‑K. Bộ giá đỡ gồm hai phần chính:

• Thân giá đỡ quạt chính

• Ống dẫn gió có thể thay thế

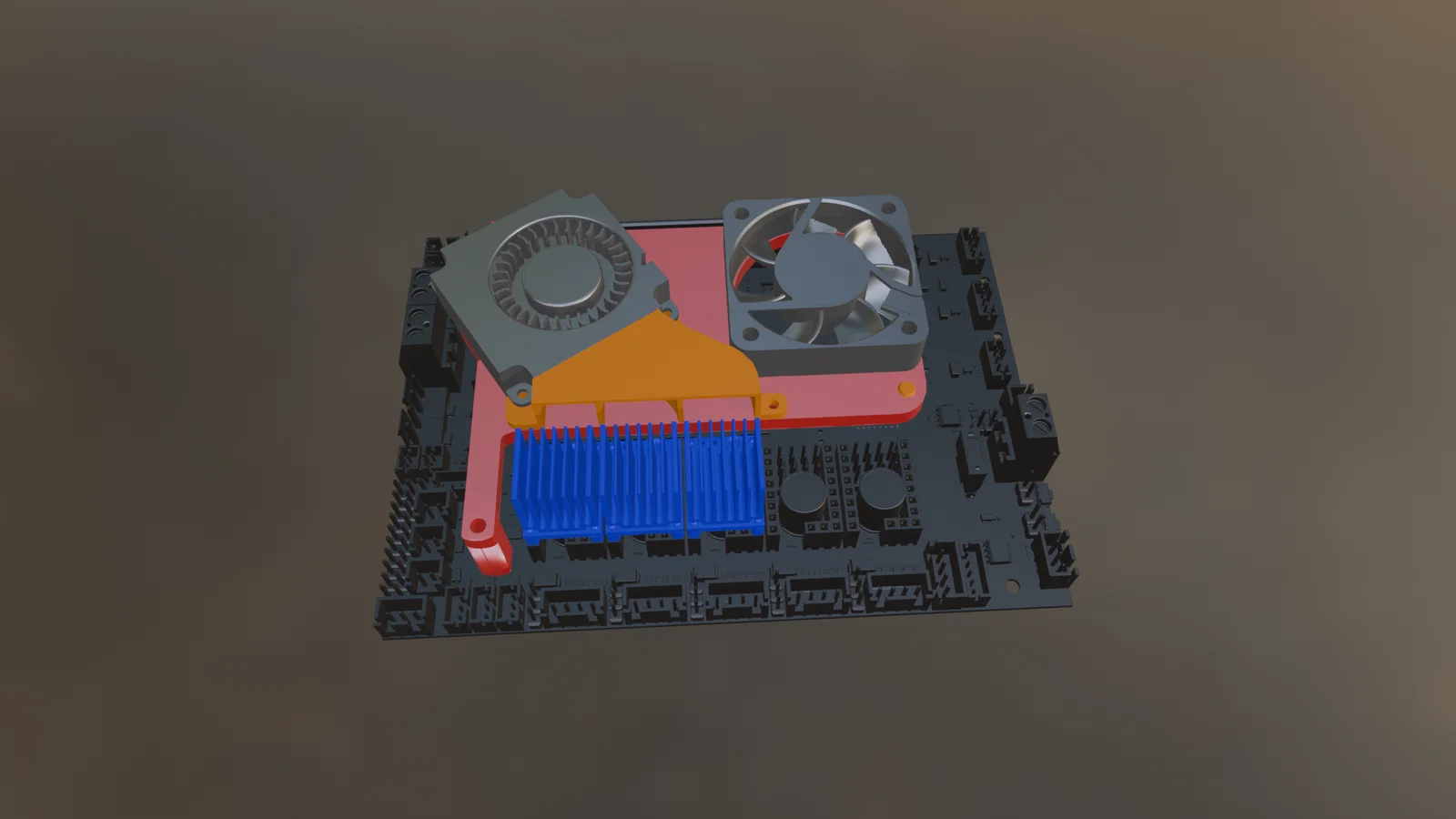

  • Ống dẫn 3‑Driver — làm mát cho Motor E1, Motor E0 và Motor X

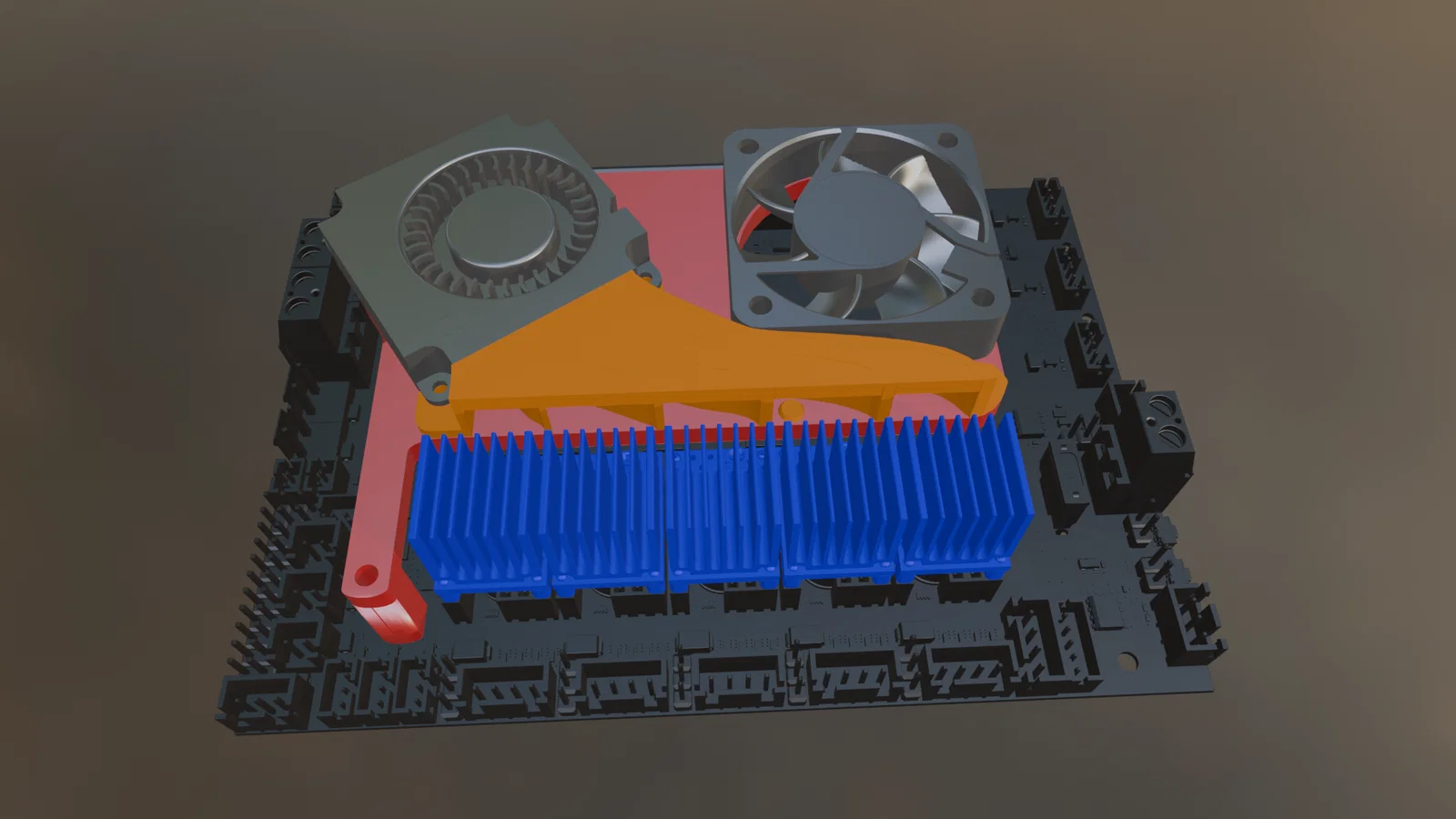

  • Ống dẫn 5‑Driver — làm mát cho cả năm driver trên bo mạch Catalyst‑K

Tính năng

• Hệ thống ống dẫn mô-đun (dễ dàng thay đổi giữa bản 3‑driver và 5‑driver)

• Tản nhiệt chuyên dụng kiểu quạt lồng sóc (blower) cho các stepper driver

• Quạt 4010 làm mát cho MCU và bề mặt bo mạch

• Thiết kế đi dây gọn gàng với móc giữ và vị trí buộc dây rút bên dưới

• Sử dụng cổng kết nối FAN1 và COOL‑FAN có sẵn trên Catalyst‑K

Thông tin về cổng cắm quạt (Quan trọng)

FAN1 (J25) — Quạt Blower

• Đầu nối: JST‑XH 2‑pin (2.54 mm)

• Điện áp: Có thể chọn qua jumper (5 V / 12 V / 24 V)

COOL‑FAN (J29) — Quạt làm mát bo mạch

• Đầu nối: JST‑PH 2‑pin (2.0 mm)

• Điện áp: Có thể chọn qua jumper (5 V / 12 V / 24 V)

Nhớ kiểm tra và thiết lập các jumper chọn điện áp trên bo mạch Catalyst‑K sao cho khớp với loại quạt bạn đang dùng.

Cấu hình Klipper (LƯU Ý: Mình chưa kiểm thử phần này, hãy kiểm tra kỹ với Catalyst Wiki trước khi thực hiện)

Quạt Blower cắm vào FAN1 (J25)

Thêm dòng này vào printer.cfg của bạn:

ini [fan_generic driver_fan] pin: PA3 max_power: 1.0 shutdown_speed: 0 kick_start_time: 0.5 cycle_time: 0.010

Trong giao diện Mainsail hoặc Fluidd, nó sẽ hiển thị là Driver Fan.

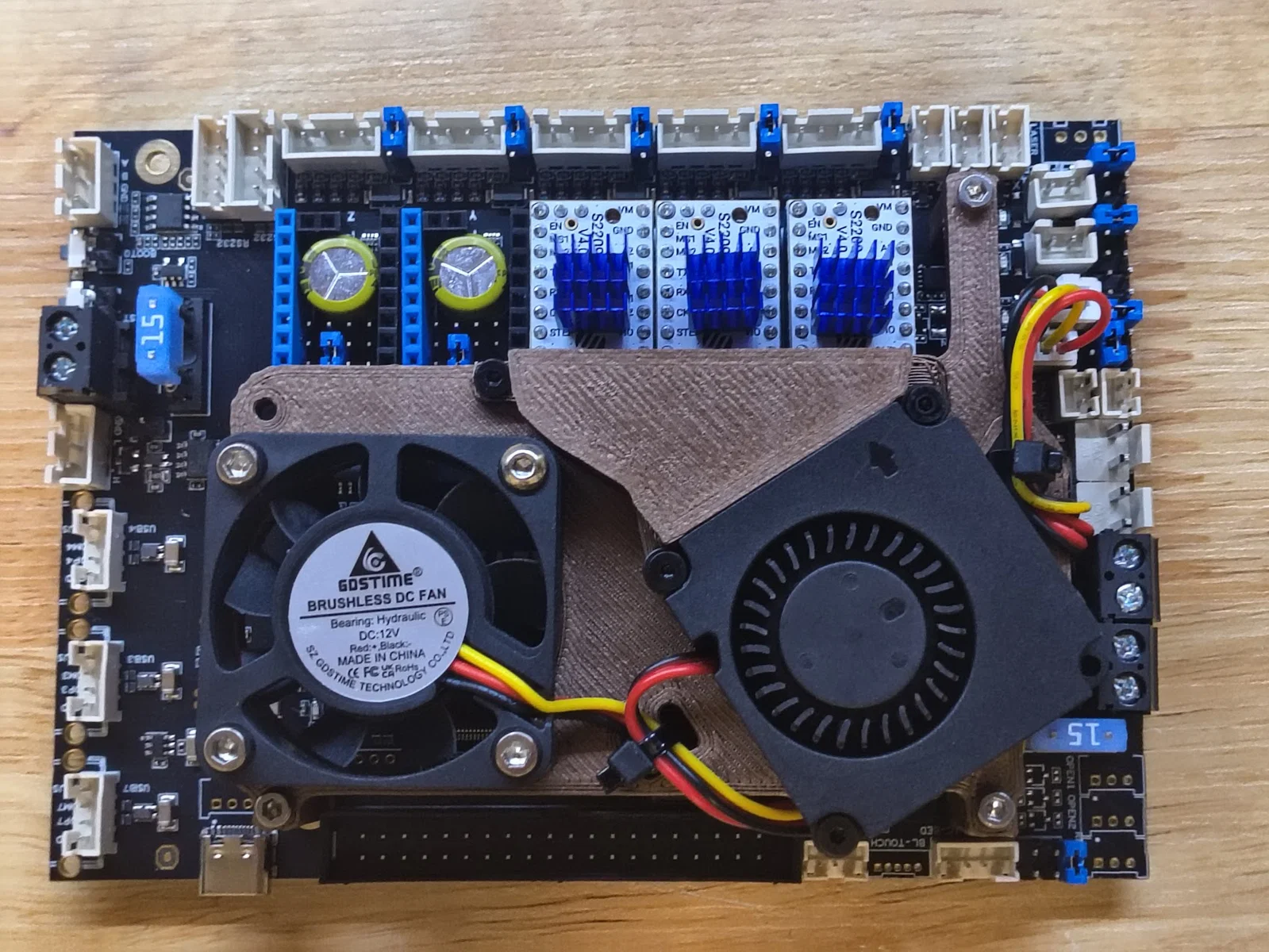

Khi sử dụng ống dẫn 3‑Driver (Chỉ cho E1, E0, X)

Nếu bạn không làm mát đủ 5 driver, bạn sẽ cần ánh xạ lại các chân stepper (remap) tùy theo thiết lập của mình.

Với bản 3-driver mình đang dùng:

• X → X‑MOT

• Y → E0‑MOT

• Z → E1‑MOT

Sau đó đảm bảo printer.cfg sử dụng đúng chân cho mỗi trục. (Ví dụ ánh xạ bên dưới — điều chỉnh cho máy của bạn nếu cần.)

Giữ nguyên phần [stepper_x].

[stepper_y] step_pin: PD5 dir_pin: PD6 enable_pin: !PD4

[tmc2209 stepper_y] uart_pin: PD7

[stepper_z] step_pin: PE6 dir_pin: PC13 enable_pin: !PE5

[tmc2209 stepper_z] uart_pin: PC14

Nếu bạn dùng ống dẫn 5‑Driver, không cần thay đổi gì cả. Chỉ cần bỏ comment ở các block driver khác.

Danh sách linh kiện (BOM)

• 1× quạt 4010 3‑pin (làm mát bo mạch)

• 1× quạt blower 4010 2‑pin (làm mát driver)

• 4× ốc M3×18 mm (cho quạt 4010)

• 4× đai ốc M3

• 4× ốc M2.5×10 mm (cho blower + ống dẫn)

• 4× đai ốc M2.5

• 3× ốc M2.5×24 mm (gắn cụm này vào máy in)

• 2× dây rút (đi dây)

Cài đặt in

• Tường (Walls): 3

• Infill: 15%

• Chất liệu: PLA hoặc tương đương

• Tùy chọn: TPU cho các tấm đệm giảm rung/ồn

Không cần hỗ trợ (supports).

Hướng dẫn lắp ráp

1. Lắp quạt 4010

• Đặt quạt 4010 vào thân giá đỡ chính.

• Cố định bằng 4 ốc M3×18 mm và đai ốc M3.

2. Lắp quạt Blower

• Đặt quạt blower vào giá đỡ.

• Vặn ốc M2.5×10 mm đầu tiên ở phía xa các driver nhất.

3. Gắn ống dẫn

• Đặt ống dẫn 3‑driver hoặc 5‑driver vào quạt blower.

• Vặn 2 ốc M2.5×10 mm để cố định ống vào quạt.

• Vặn ốc cuối cùng ở phía xa của ống dẫn.

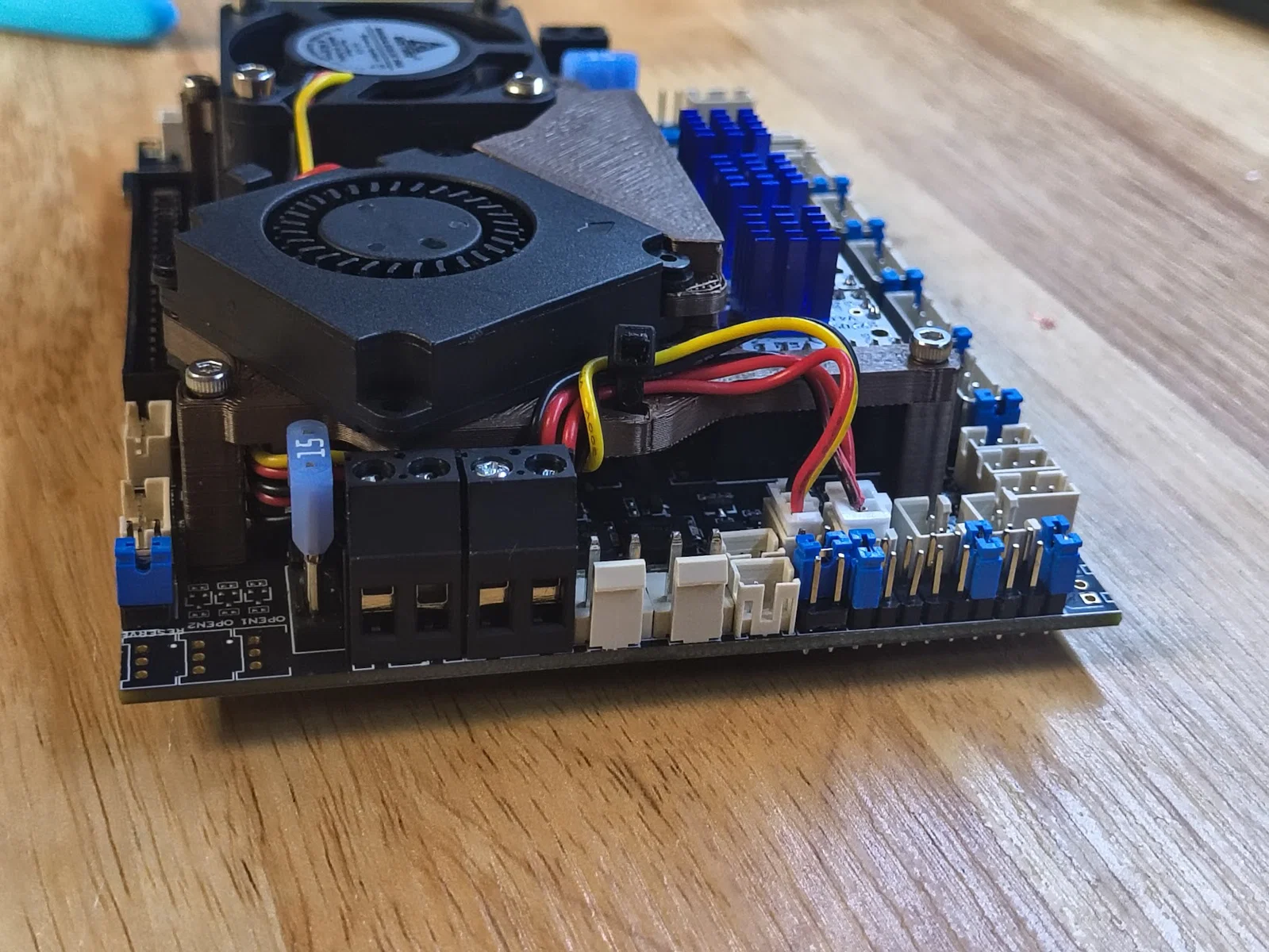

4. Đi dây

• Luồn dây quạt dọc theo mặt dưới.

• Sử dụng các móc tích hợp và dây rút để cố định dây.

5. Gắn vào máy in

• Dùng 3 ốc M2.5×24 mm để gắn cụm quạt và bo mạch chủ lên khung máy in.

6. Cắm điện cho quạt

• Cắm quạt blower vào FAN1 (J25) — JST‑XH 2‑pin.

• Cắm quạt 4010 vào COOL‑FAN (J29) — JST‑PH 2‑pin.

Kiểm tra lại cài đặt jumper điện áp trước khi bật nguồn.
