Khay gắn Receiver cho Traxxas Revo 3.3 - Bộ 3 món (ceb 04 Revo)

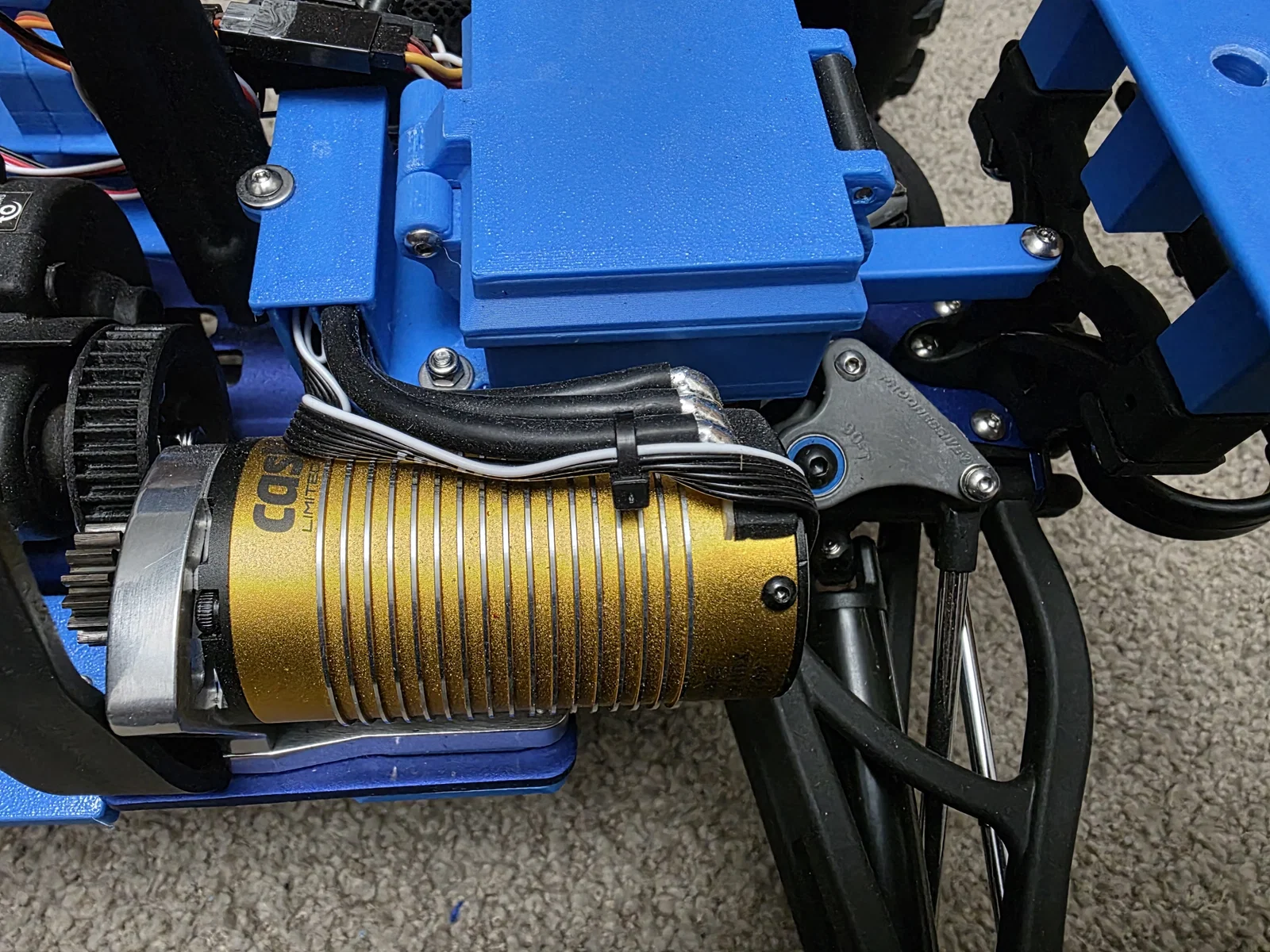

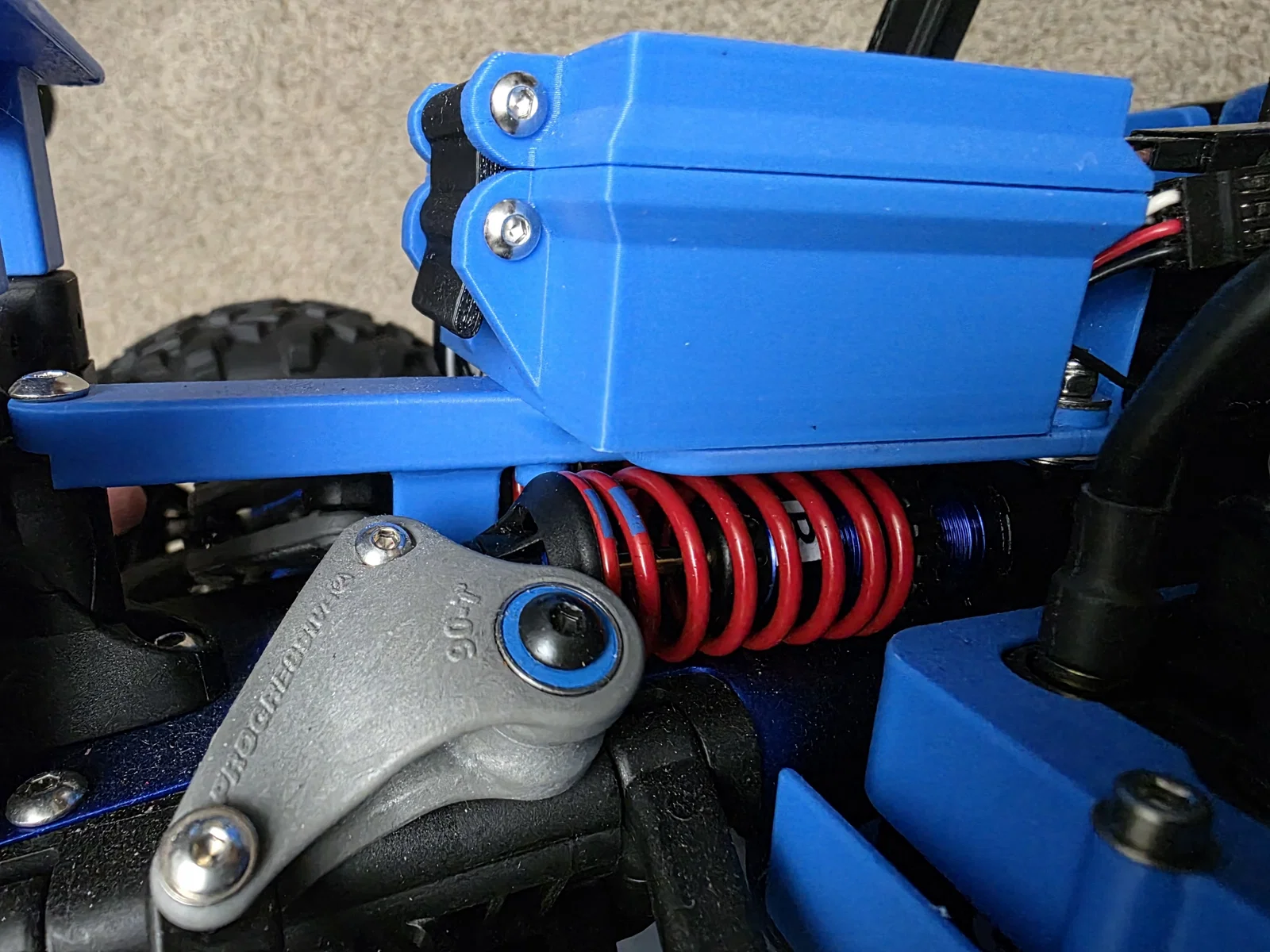

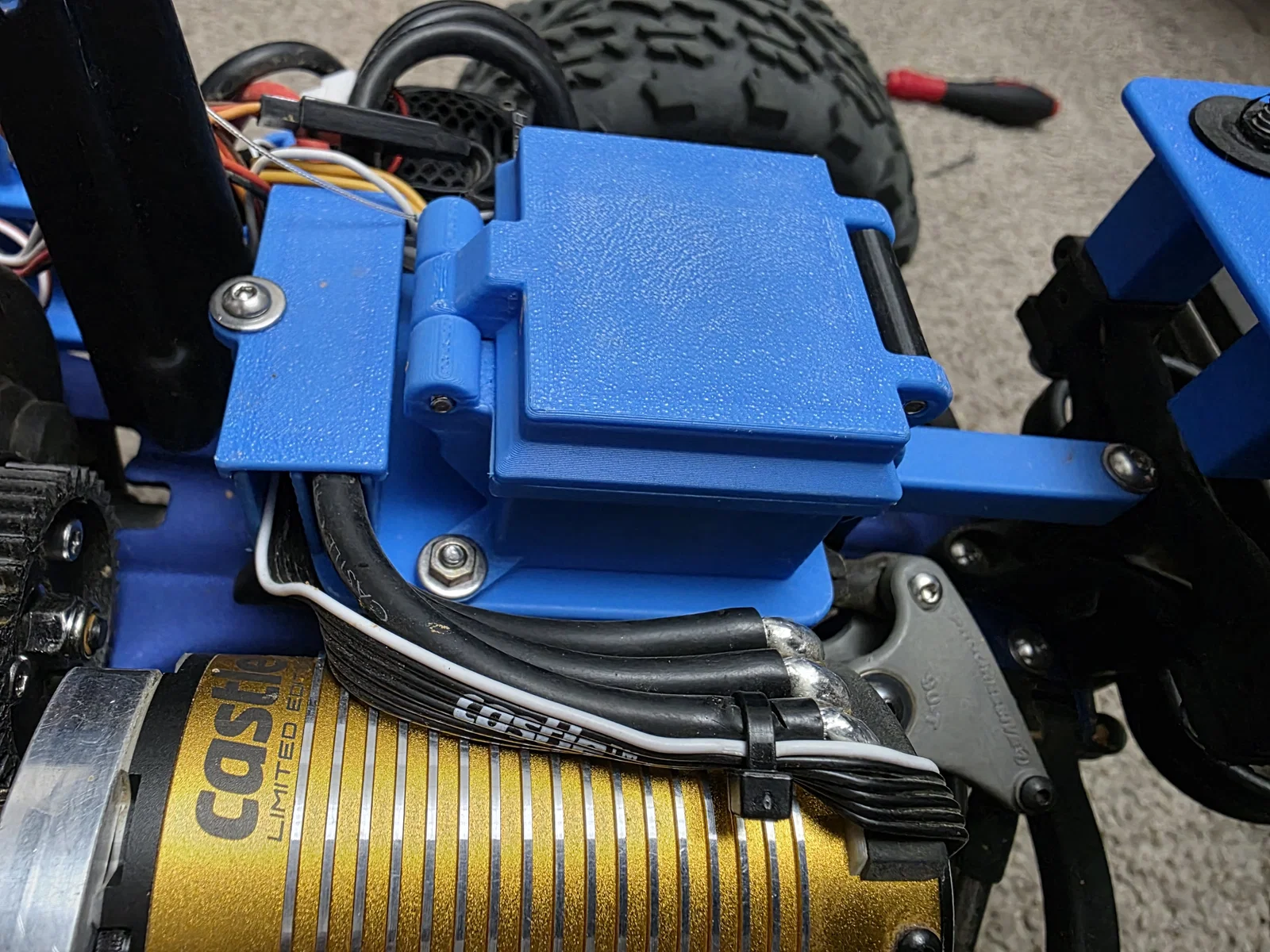

Đây là khay đế dùng để giữ hộp thu tín hiệu (Receiver box). Khay này được lắp đè lên các bộ giảm xóc sau nhưng hoàn toàn không ảnh hưởng đến hoạt động của giảm xóc hay hệ thống treo. Mình khuyên các bạn nên thay ốc giảm xóc sau bằng loại dài hơn. Mình đã sử dụng ốc đầu chìm inox 18-8, ren M3 x 0.5mm, dài 40mm; loại này bắt vít rất khít vào lỗ ren có sẵn trên vách ngăn (bulkhead). Đối với lỗ vít sau cùng, mình dùng ốc đầu bằng inox 18-8, ren M4 x 0.7mm, dài 15mm, nhưng dùng ốc zin ngắn hơn một chút cũng vẫn ổn. Các lỗ còn lại trên khay là để lắp hộp thu tín hiệu. Mình sẽ đăng thêm hai kiểu hộp khác có thể lắp khớp ngay vào khay này: một loại đủ lớn để chứa bộ thu zin theo xe Revo, loại còn lại được thiết kế vừa khít cho Spektrum SR615 của mình.

Thông số in mình đã dùng: 6 lớp vỏ, độ lấp đầy (fill) 60% kiểu Gyroid, bề mặt trên dùng Hilbert Curve, tốc độ 150mm/s, chiều cao lớp in 0.16mm với nhựa PETG-HF.

Mình đã tham khảo nhiều bản thiết kế chuyển đổi khác và tự vẽ lại mẫu này dựa trên cảm hứng từ nhiều thiết kế trước đó. Nếu có bất kỳ ai thấy cần phải trích dẫn nguồn (remix) thì hãy cho mình biết nhé, mình sẽ bổ sung thông tin tham chiếu đầy đủ ngay.
