Giá đỡ đầu nối EC5 cho Traxxas Revo 3.3

Tác giả Ary Minecraft10000 Minecraft10000

Lượt tải: 0
Lượt thích: 0
Lượt coi: 37
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 2 file · 2 MB· 2 MB

File 2 2 MB

ceb_09_Revo_-_EC5_4_Post_Mount_Drilled_and_Threaded_Sides_-_4_pcs_ea_6L60F-H-150_260112a_1780058099.3mf3MF · 980,1 KB
ceb_09_Revo_-_EC5_4_Post_Mount_w_Drill_Guide_260419a_1780058100.f3dF3D · 1 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #389331
Danh mục: DIY
Ngày đăng: 29/05/2026
Giấy phép: CC0 — Phạm vi công cộng

Mô tả

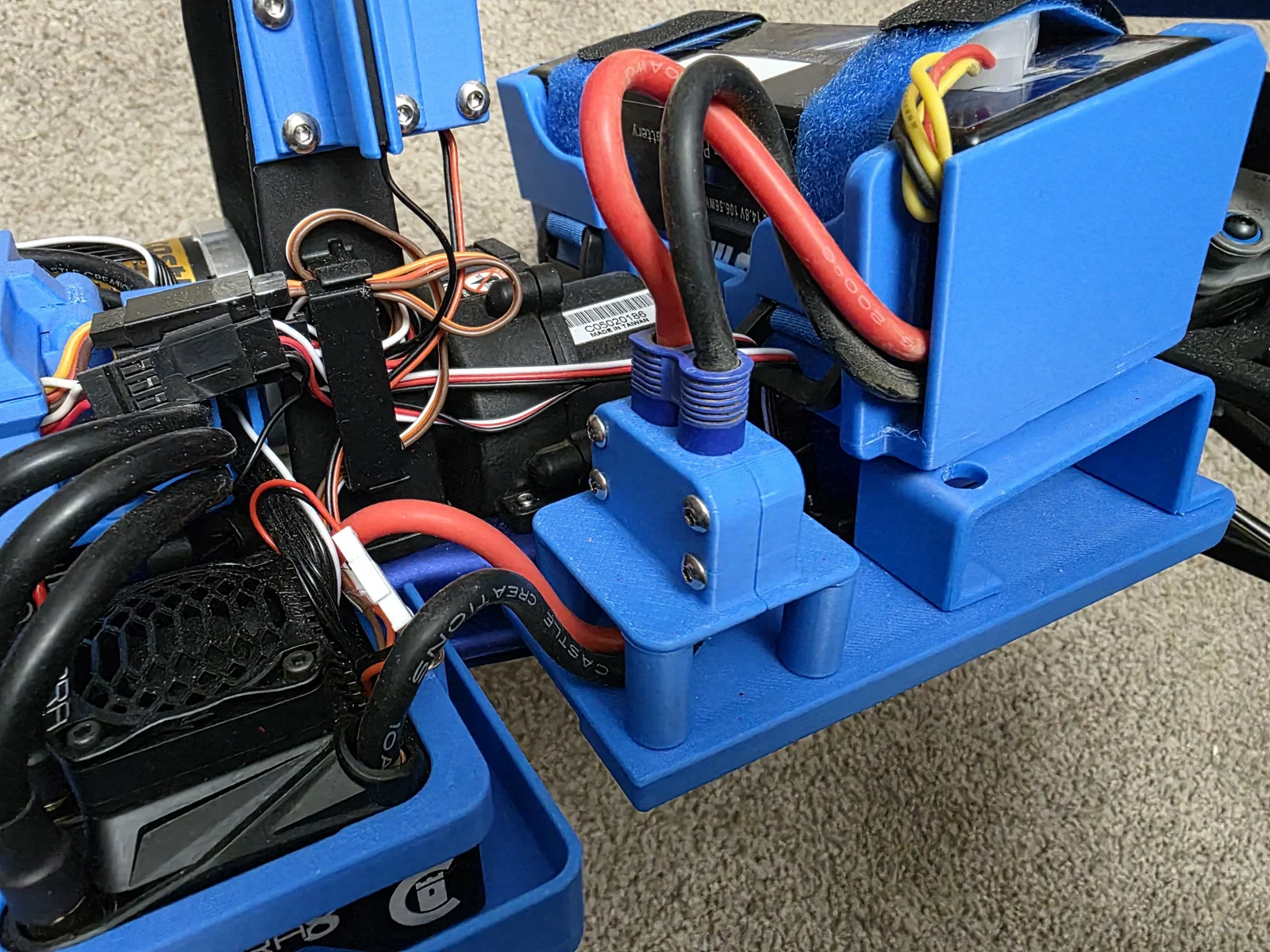

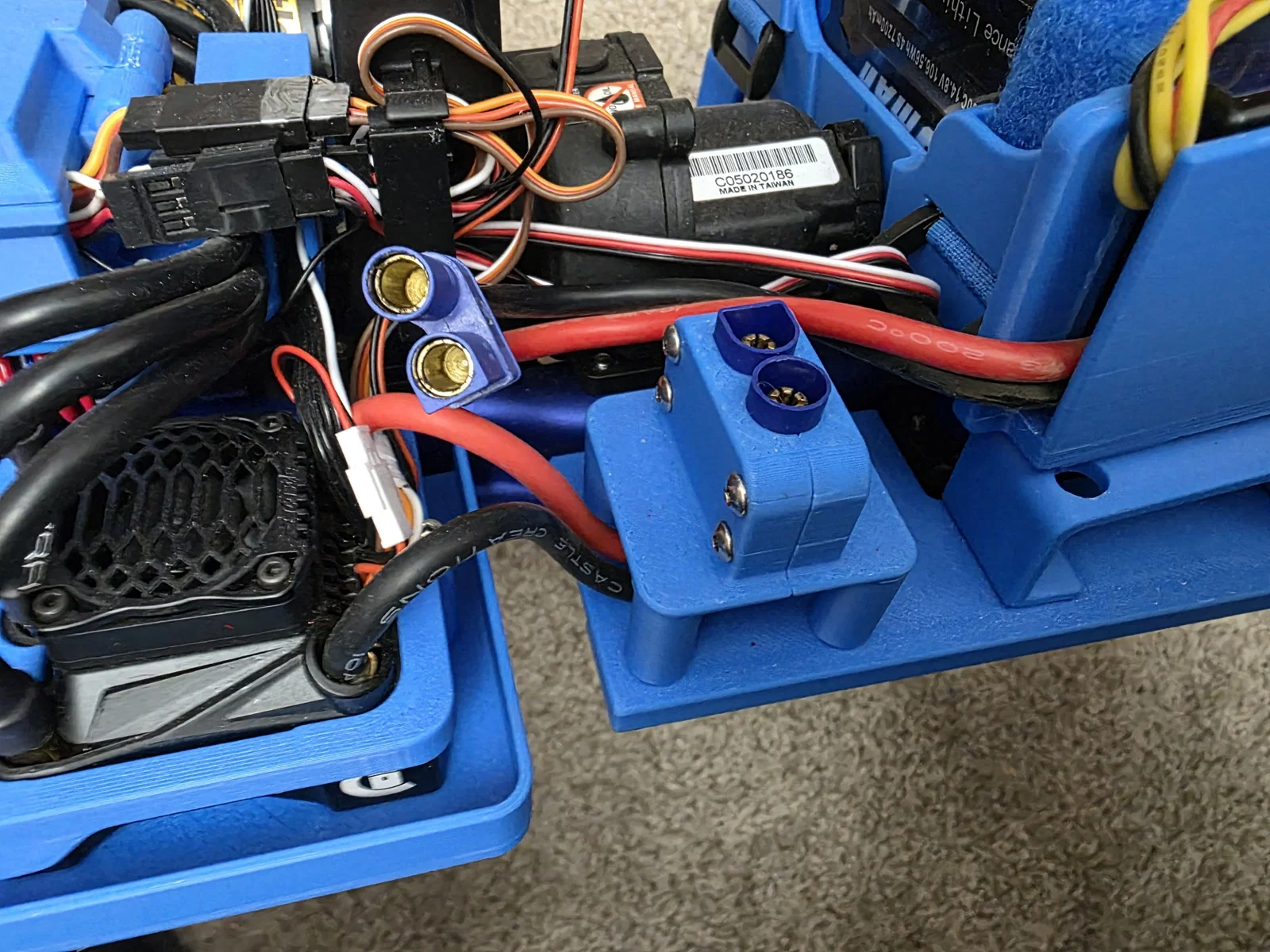

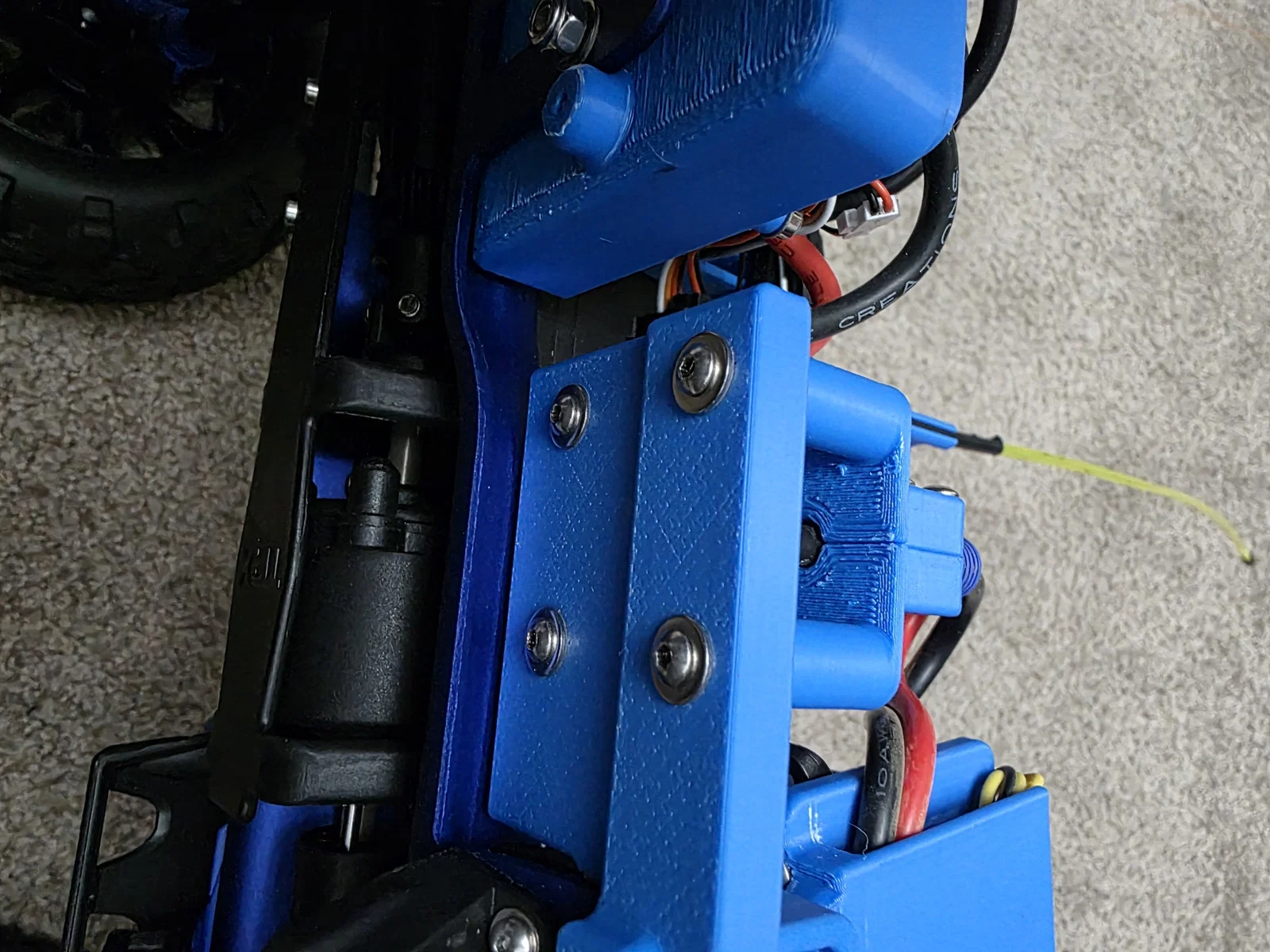

Đây là phần giá đỡ giúp cố định chắc chắn đầu nối EC5 trên bộ ESC vào bất kỳ bề mặt phẳng nào. Trong trường hợp này, mình gắn nó vào phần "Running Board" bên phía hành khách. Việc này giúp cho thao tác cắm và rút pin trở nên dễ dàng hơn nhiều. Hai nửa của giá đỡ được bắt vít với nhau bằng ốc vít 18-8 Stainless Steel Button Head Hex-Drive, kích thước ren M3 x 0.5 mm, dài 15 mm. Phần này sẽ kẹp chặt đầu EC5, và các phần 'chân' được thiết kế có ren để bắt bốn ốc vít 18-8 Stainless Steel Button Head Hex-Drive, kích thước ren M3 x 0.5 mm, dài 20 mm. Mình có dùng thêm vòng đệm (washer) nhưng thực tế cũng không quá cần thiết đâu nha.
