Đầu nối ống dẫn vào quạt (Dùng cho bộ CFS và máy sấy sợi nhựa)
Bộ đầu nối gồm 3 phần giúp gắn ống dẫn vào quạt một cách chắc chắn. Mình thiết kế cái này chủ yếu để kết nối quạt với máy sấy sợi nhựa. Thiết kế có gân tăng cứng, giúp kết nối ống dẫn với quạt dễ dàng hơn ngay cả khi dùng ống cũ từ máy hút bụi.
Mô tả

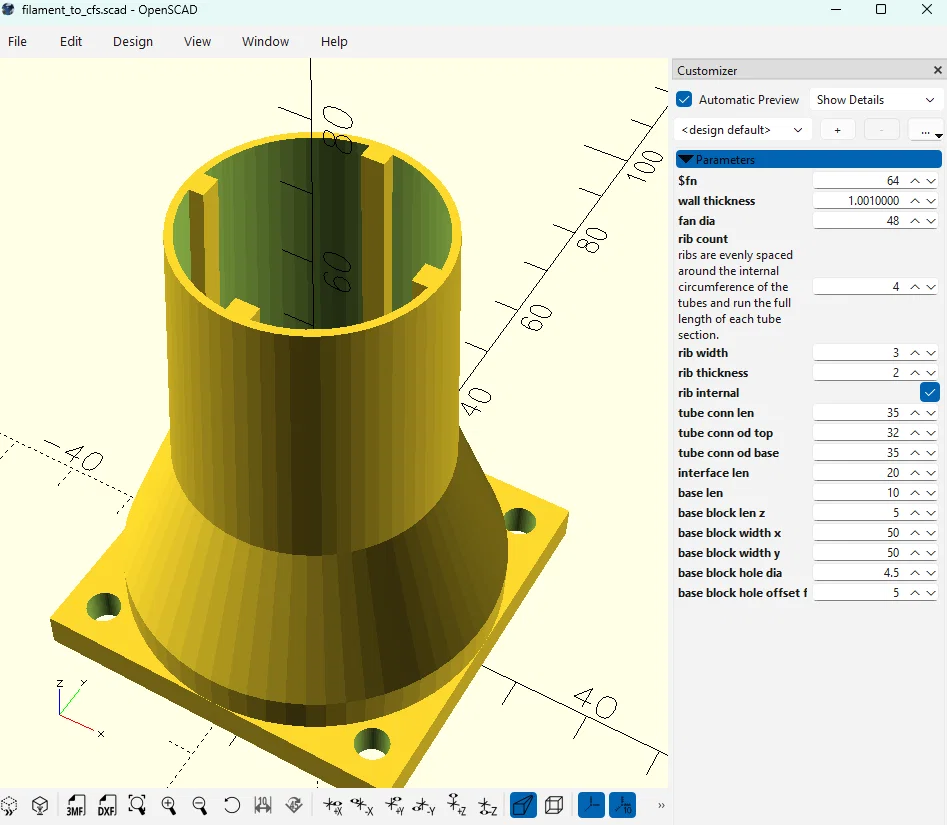

Đầu nối ống dẫn vào quạt. Gồm có 3 phần:
-
Đầu nối ống: được thiết kế thuôn dần để bạn có thể lồng ống vào rồi dán băng keo cố định.
-
Phần khớp nối: nằm giữa đầu nối ống và đế quạt, do kích thước của quạt lớn hơn đáng kể so với ống.
-
Đế quạt: dùng để gắn vào các lỗ vít trên quạt và kết nối với phần 2.
Các phần ống có các gân tăng cứng ở bên trong.
Thực tế, mình đã in một mẫu với phần đế lớn hơn cho quạt, sau đó in thêm 3 cái kích thước bình thường.

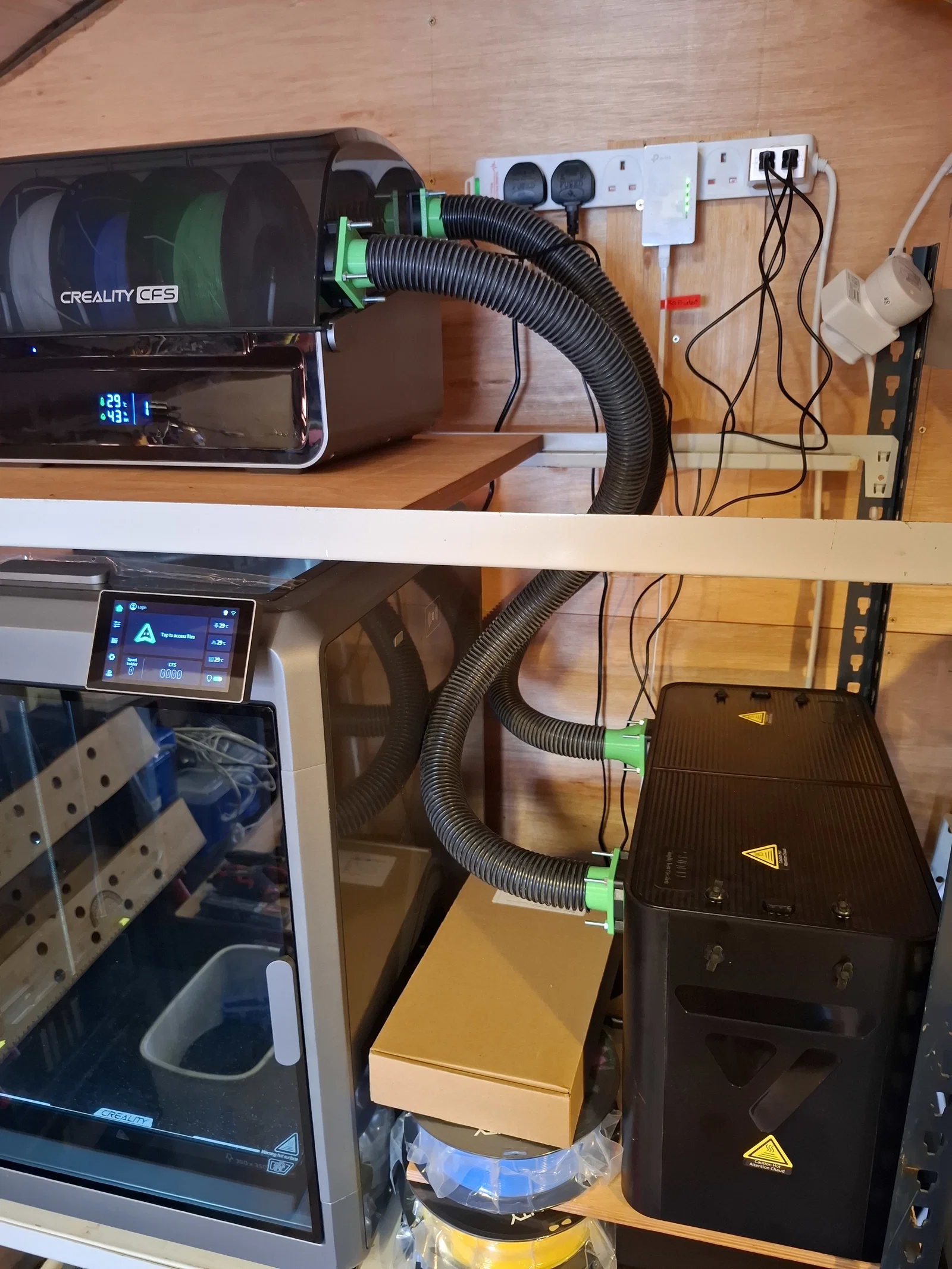

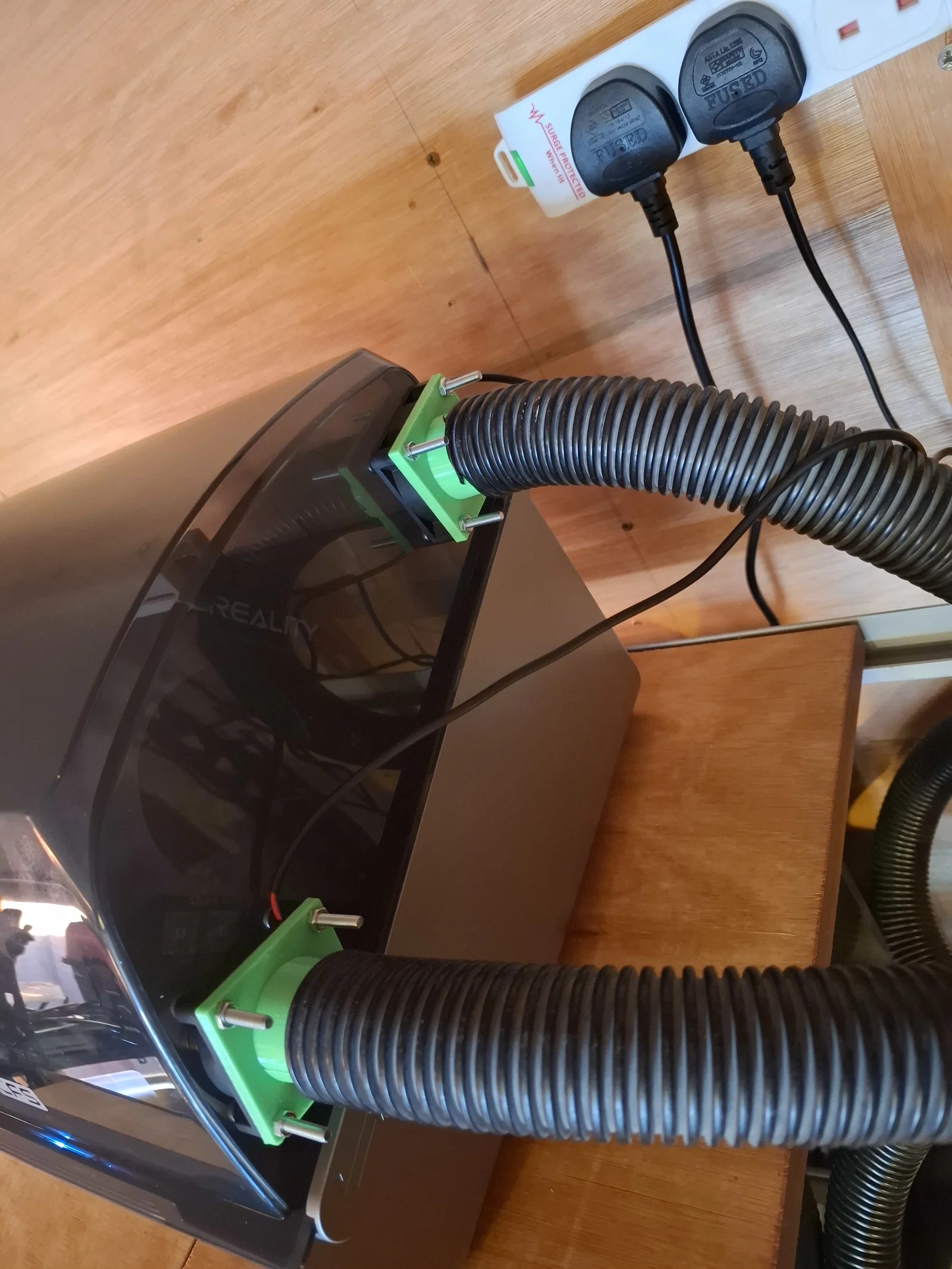

Trong quá trình sử dụng, mình nhận ra cần dùng cả 4 cái quạt đã mua nên mình gắn chúng vào luôn mà không in thêm đầu nối mới nữa.

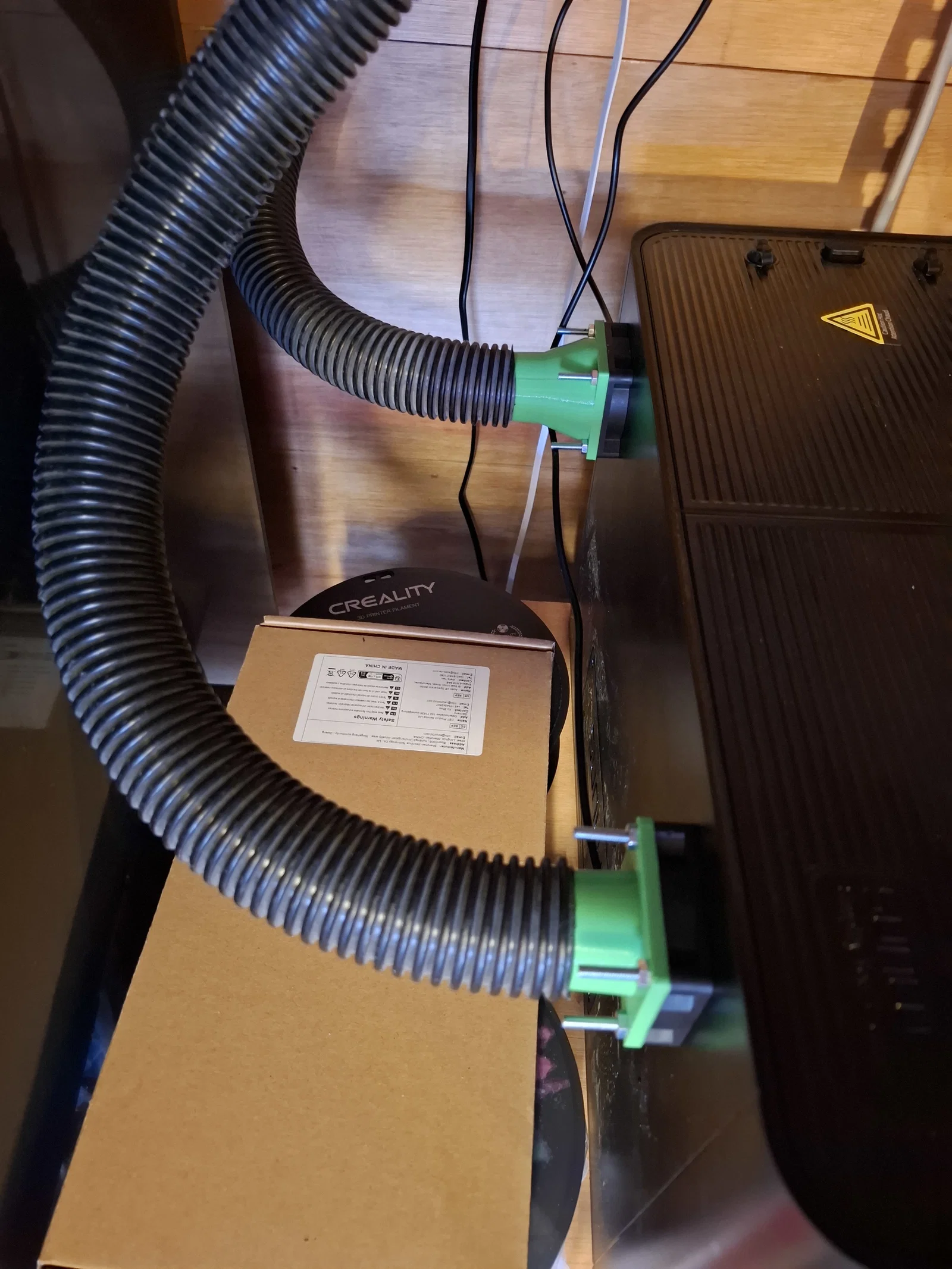

Nó hoạt động ổn, nhưng tốc độ giảm độ ẩm và tăng nhiệt độ hơi chậm. Lý do là vì mình tận dụng mấy đoạn ống máy hút bụi cũ cắt ra. Nếu rút ngắn ống lại và đặt chúng cùng một độ cao thì sẽ hiệu quả hơn nhiều.
