Bộ test camera nhìn đêm / camera nhiệt kỹ thuật số đơn giản "MyFirst"

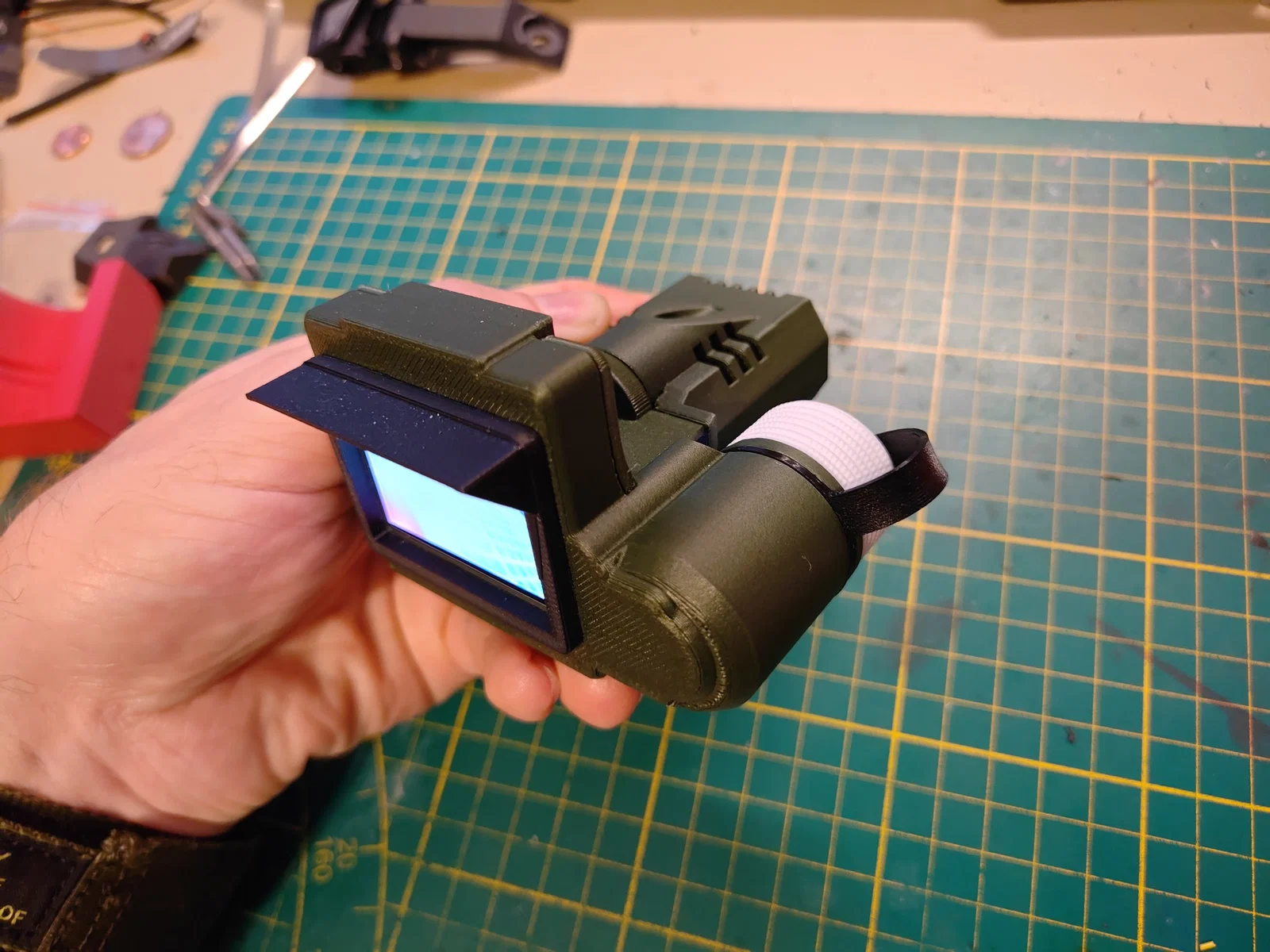

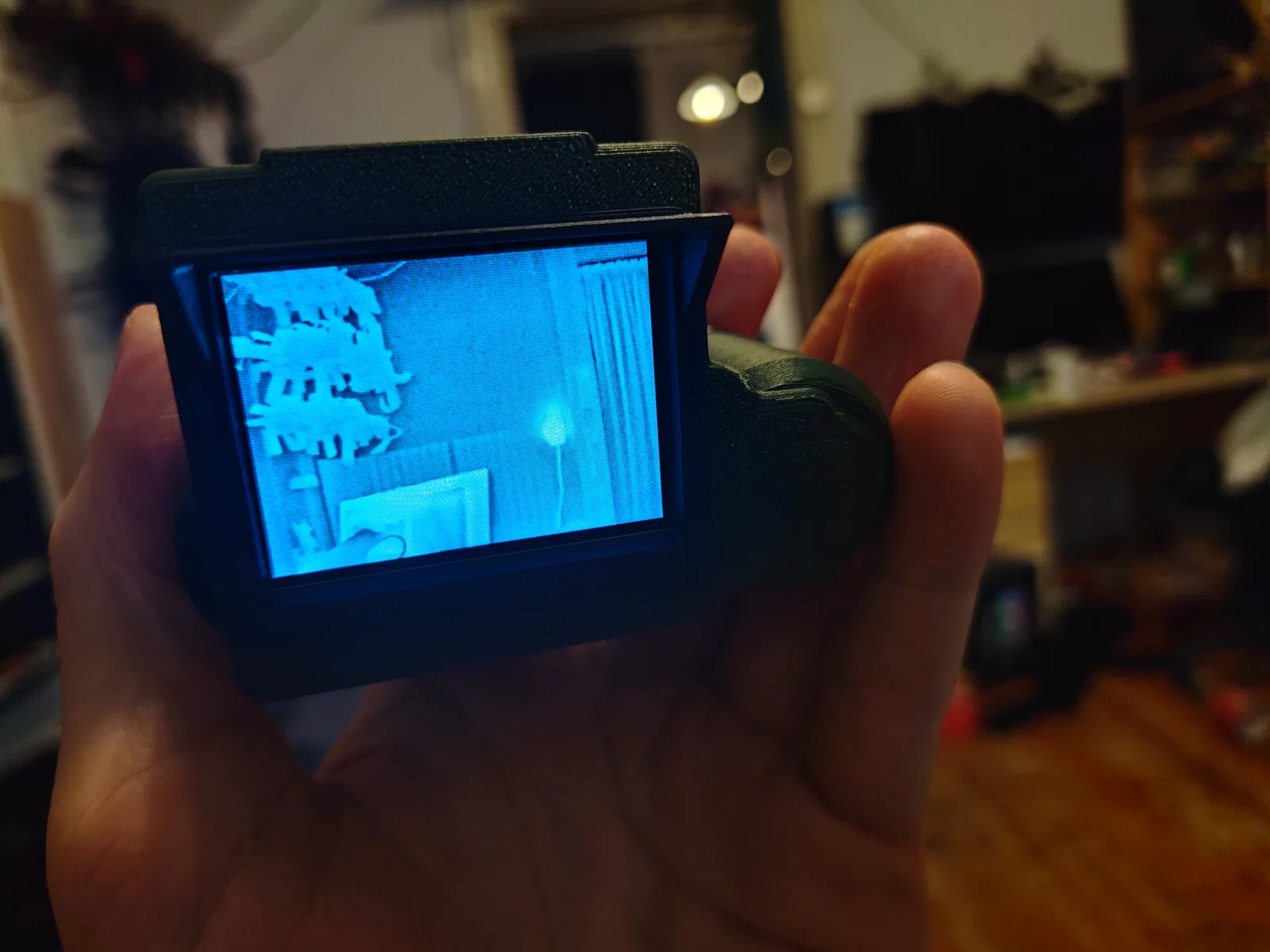

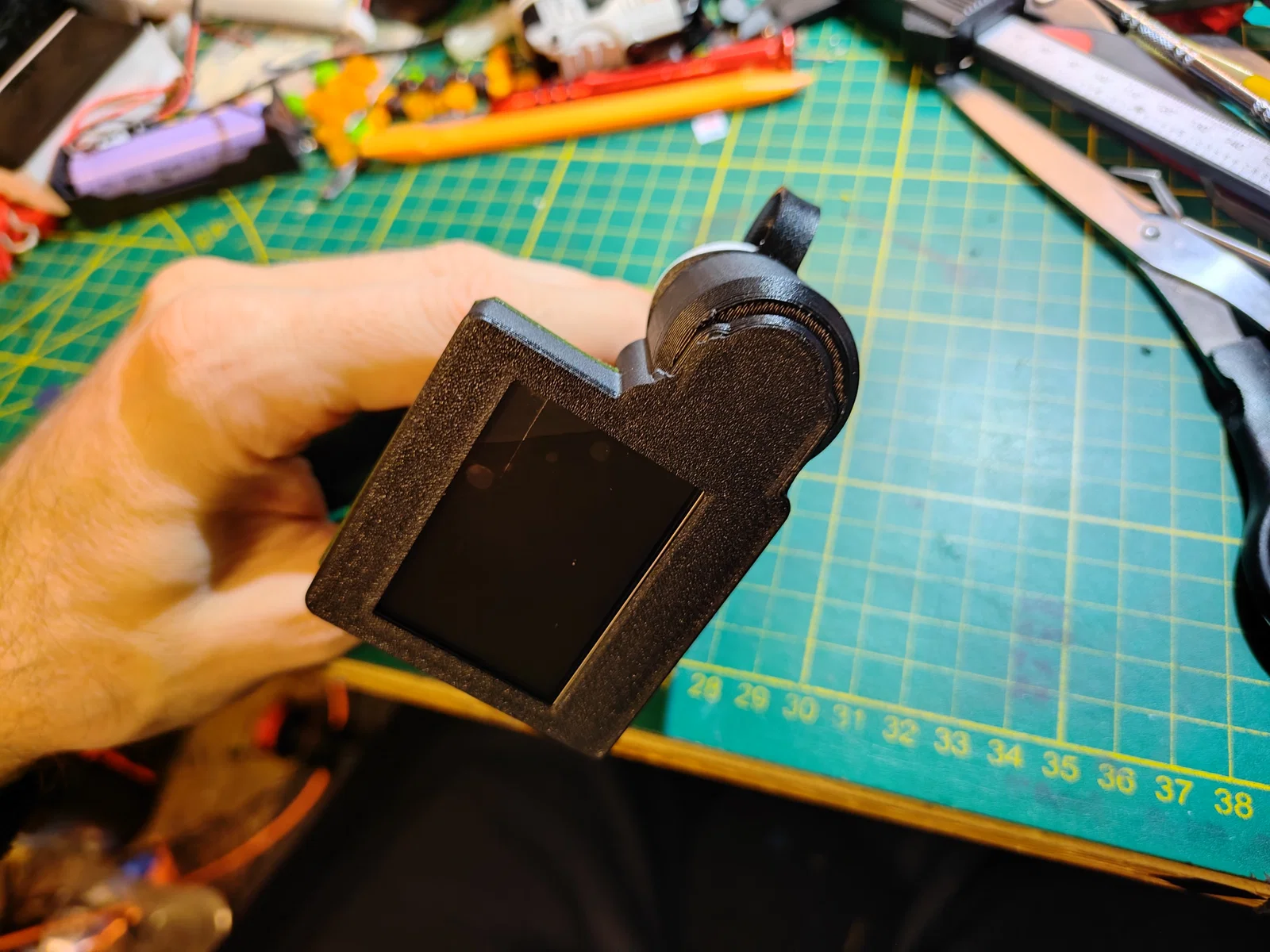

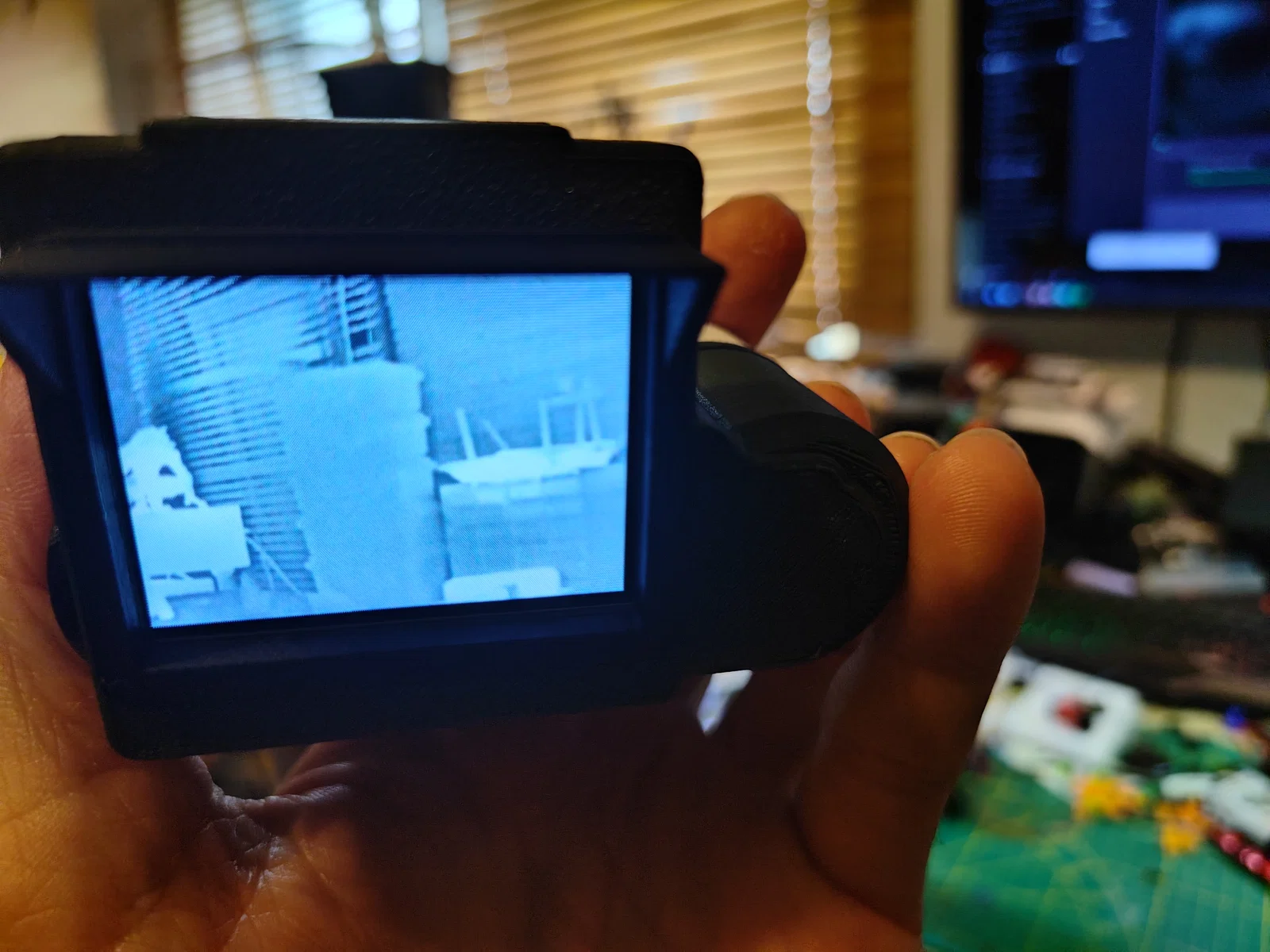

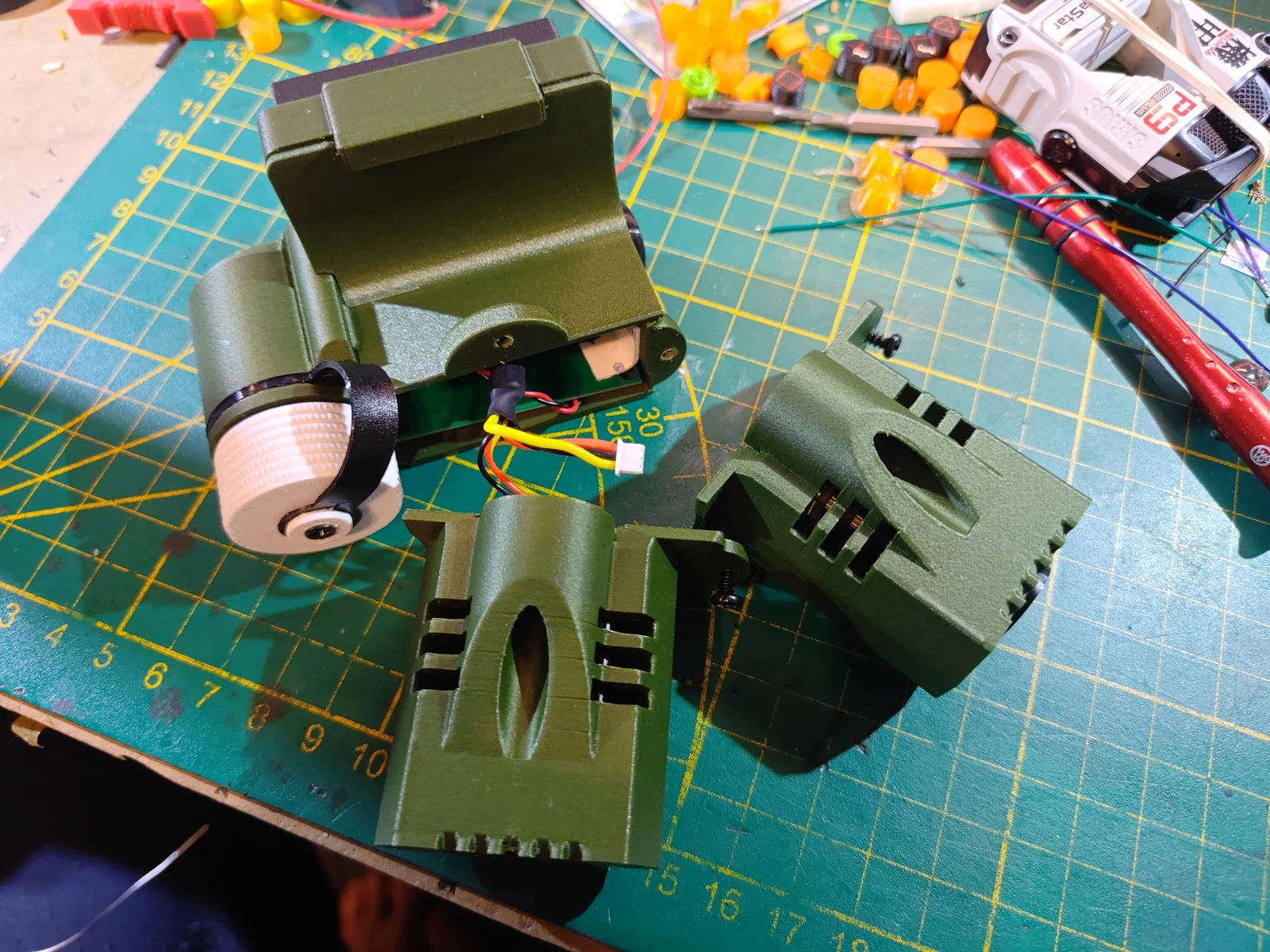

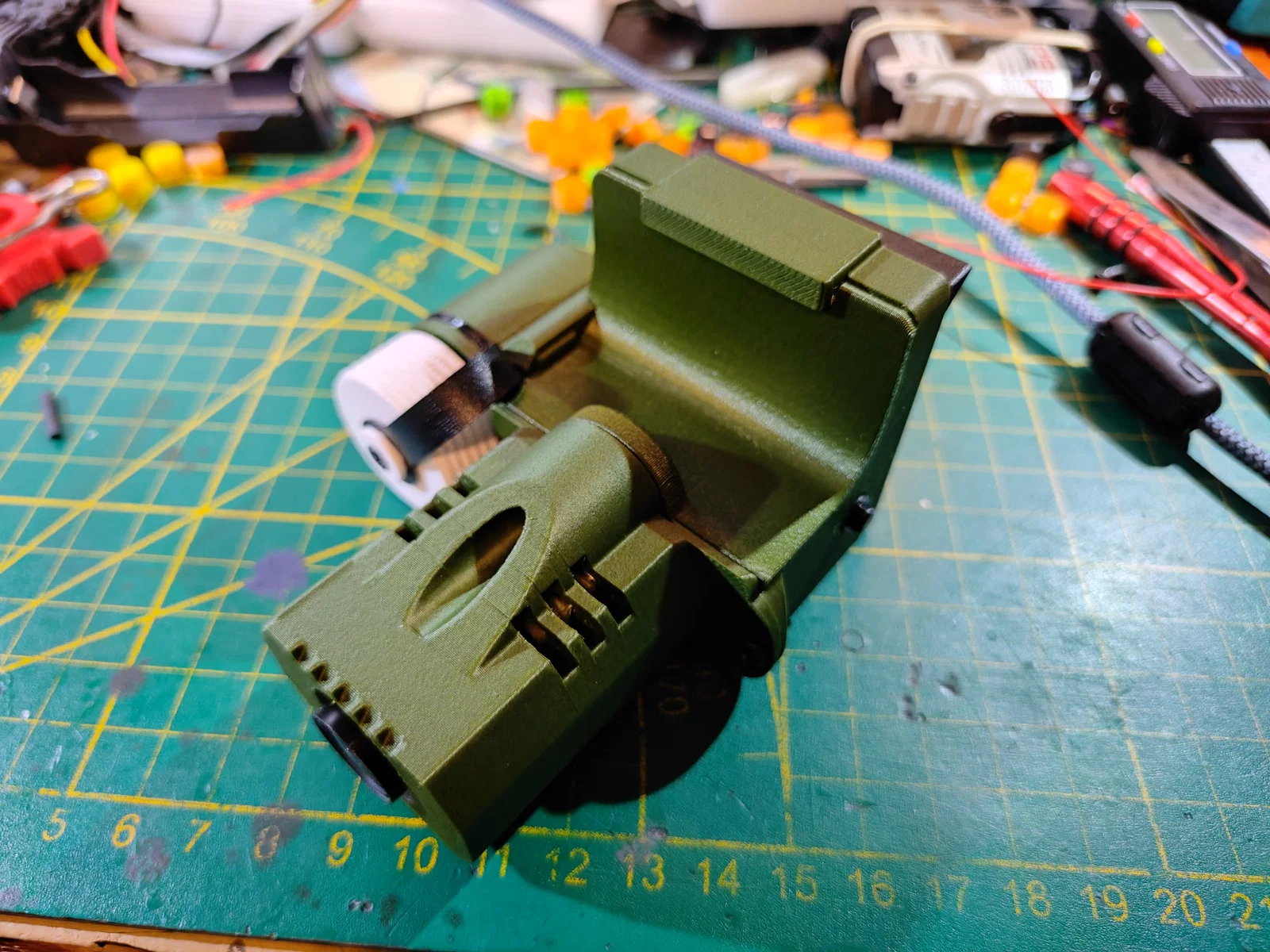

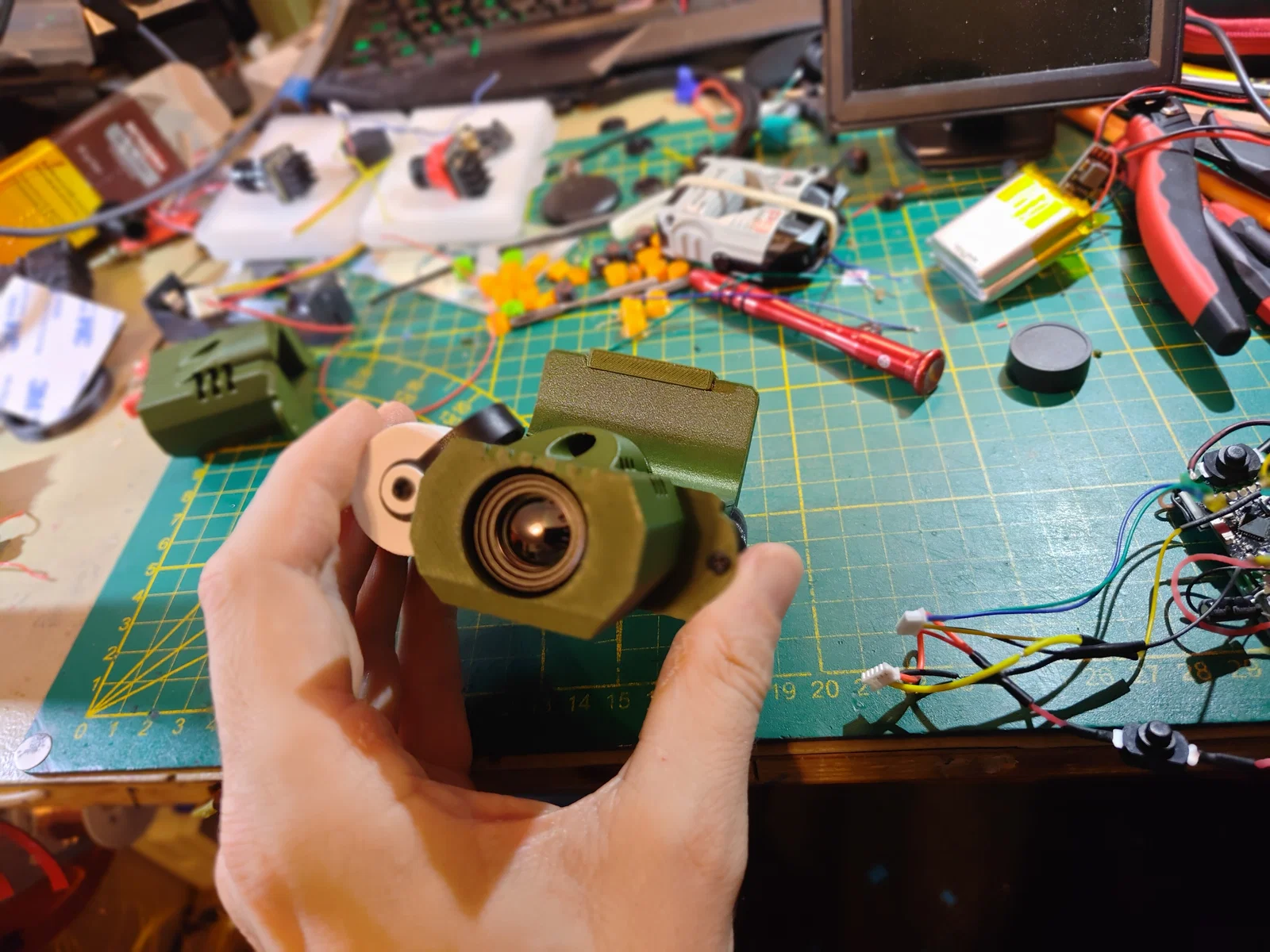

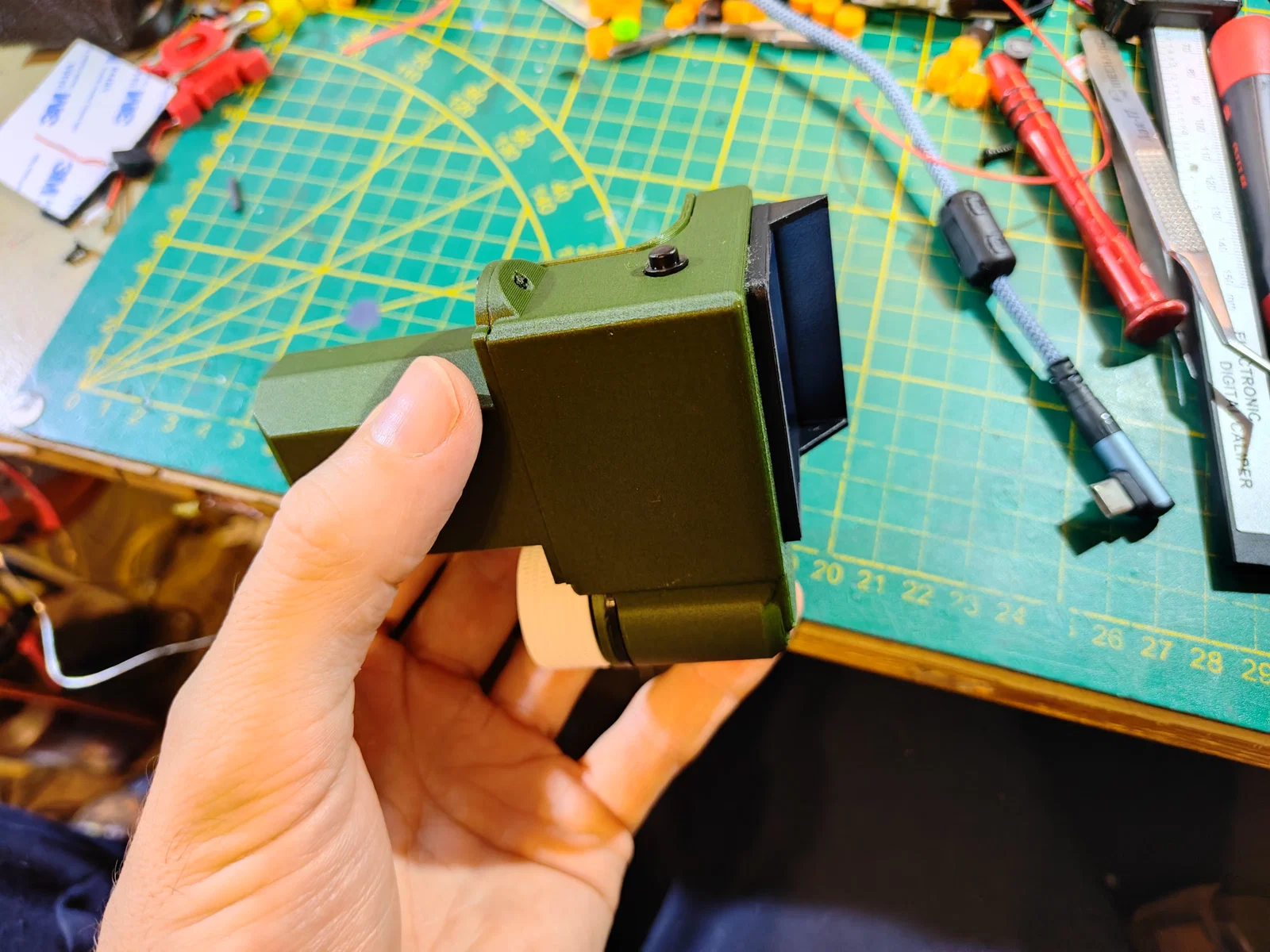

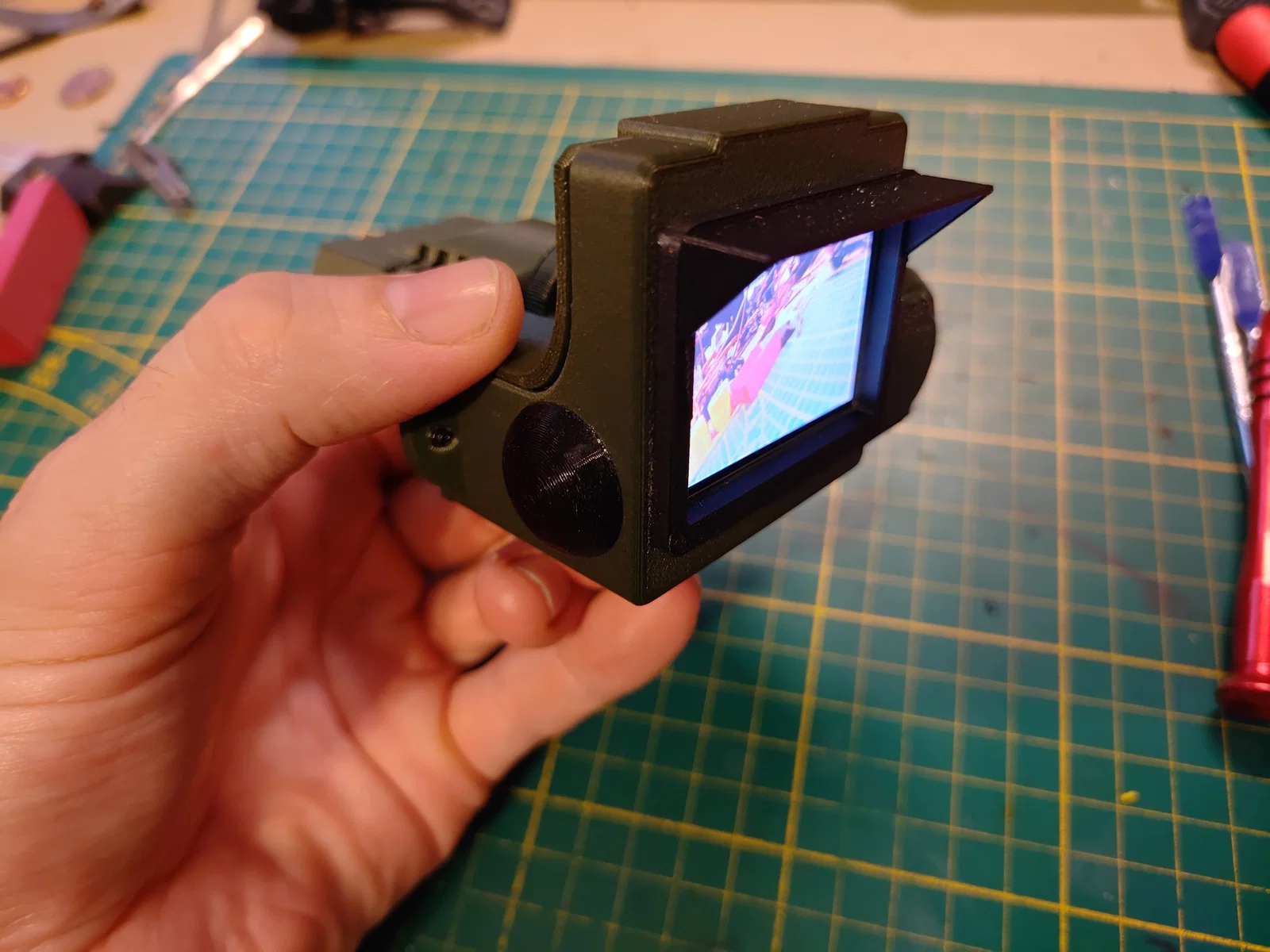

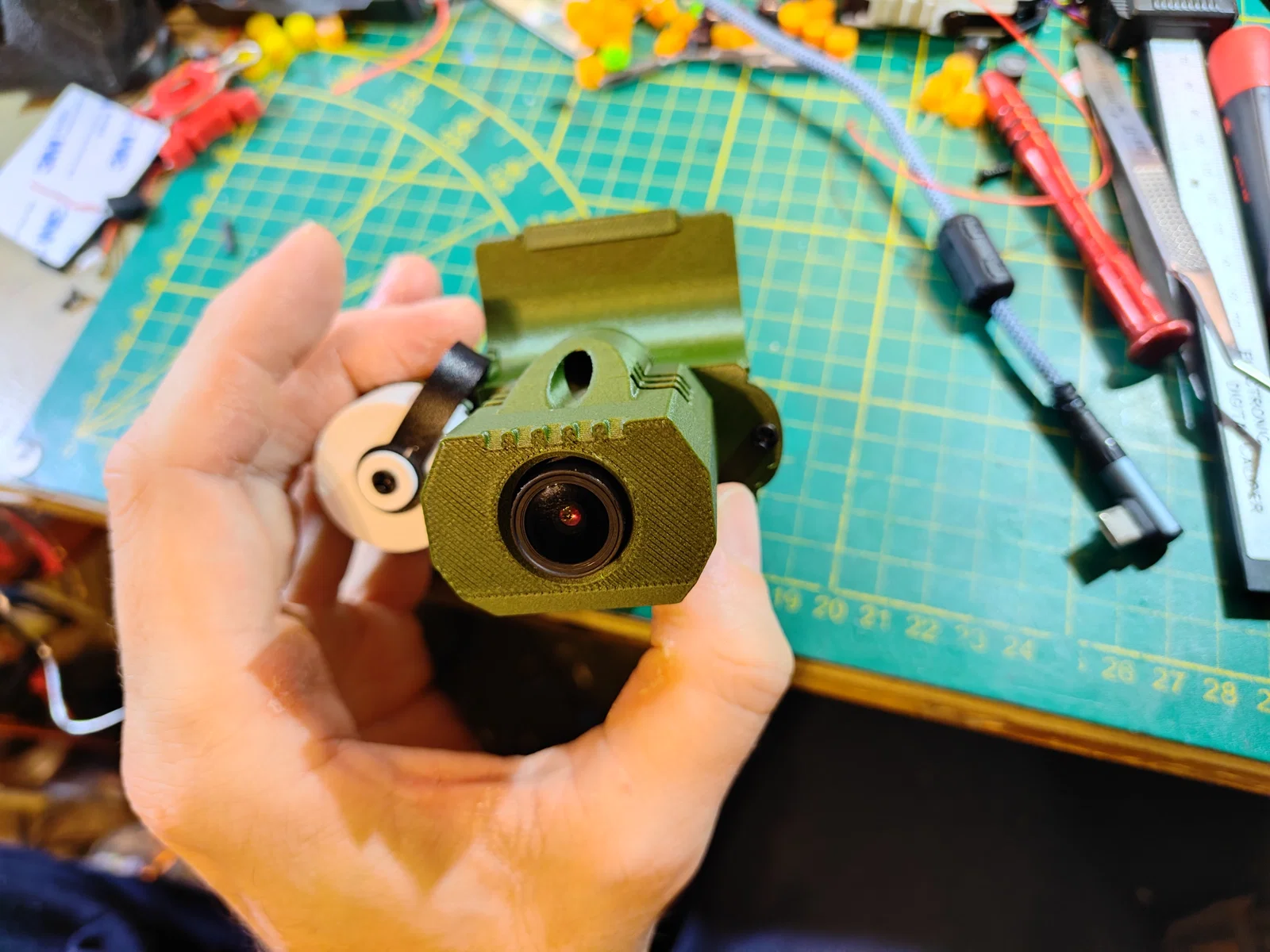

Thông báo quan trọng! Mình có mở một server Discord để mọi người tiện trao đổi, chia sẻ ý tưởng và góp ý cải tiến. Mọi cập nhật mới cho thiết kế, tính năng và phần mềm sẽ được đăng tải trên Discord của mình! https://discord.gg/Ce9BJ2DK3j Nếu cần hướng dẫn lắp phần ống pin, các bạn cứ xem hướng dẫn trong đường link sau nhé, phần đó y hệt như trên mẫu Gremlin V1: Thiết bị "MyFirst" - bộ kit thử nghiệm camera hồng ngoại / nhìn đêm kỹ thuật số. Dự án này ra đời khi mình lỡ đặt mua mấy màn hình CVBS nhỏ và muốn tận dụng chúng. Mình đã nhanh chóng tạo ra thiết kế này để test các loại camera nhìn đêm (low light) hoặc camera nhiệt xem chúng có hoạt động tốt không. Cấu tạo cực kỳ đơn giản: một ngăn chứa pin 18350, một công tắc nguồn, một mạch tăng áp (5V), màn hình hiển thị và tất nhiên là jack cắm JST 5-pin để nối với camera nhiệt hoặc camera nhìn đêm của bạn. Trong thiết lập của mình, mình đã nối hai jack JST song song vì sơ đồ chân (pinout) của camera nhiệt và camera nhìn đêm khác nhau. Đây là một dự án thú vị cho các bé muốn trải nghiệm giống như ba mình đang làm với bộ NVG đắt tiền, một cách tuyệt vời để gắn kết tình cảm giữa các thế hệ. Có sẵn hai khung mặt trước đi kèm: một cái dùng cho camera nhìn đêm, cái còn lại cho camera nhiệt 21x21mm. Chỉ cần bấm nút nguồn là xong, hình ảnh sẽ hiện lên trên màn hình nhỏ. Không thể đơn giản hơn, đó là lý do mình đặt tên là "My First" – cái tên thường thấy trên các món đồ chơi trẻ em. Dù rất đơn giản, nhưng con camera nhìn đêm mình gắn kèm cho hiệu năng cực kỳ ấn tượng so với giá tiền, tương tự với các lõi camera nhiệt hiện nay. Hình ảnh chi tiết bên trong và hướng dẫn lắp ráp sẽ được bổ sung sớm! Danh sách linh kiện: Camera FPV nhìn đêm (khả năng nhìn đêm ấn tượng nhưng có độ trễ cao): https://www.alibaba.com/product-detail/Wholesale-Price-Starlight-Digital-HD-FPV_1601712323236.html?spm=a2756.order-detail-ta-ta-b.0.0.6227f19ceyxKO6 Màn hình 2 inch đầu vào CVBS: https://de.aliexpress.com/item/1005008293829244.html Đĩa đồng cho nắp pin (23x1mm): https://de.aliexpress.com/item/1005004750923794.html Mạch tăng áp: Cần GỠ BỎ tiếp điểm A, B để thiết lập mức 5V! https://de.aliexpress.com/item/1005004910145161.html Tụ lọc cho mạch tăng áp: 16V 680uF 6x12mm https://de.aliexpress.com/item/1005006804565476.html Công tắc nguồn chính: https://de.aliexpress.com/item/1005009931587839.html Tiếp điểm pin: https://de.aliexpress.com/item/1005009033623918.html Thanh kim loại mạ niken (cắt nhỏ thành dải 4mm làm tiếp điểm âm): https://de.aliexpress.com/item/1005008677101885.html Dây điện: 28 hoặc 30AWG https://de.aliexpress.com/item/1005009046725725.html Ốc vít tự ren: M3 6mm https://de.aliexpress.com/item/1005009140378459.html Đầu nối JST 1.25 5-pin cho camera nhiệt: https://www.amazon.de/vuniversum-1-25mm-Female-Stecker-Kupplung/dp/B0BNF6J1RJ
