Cổ ống xả Spitfire

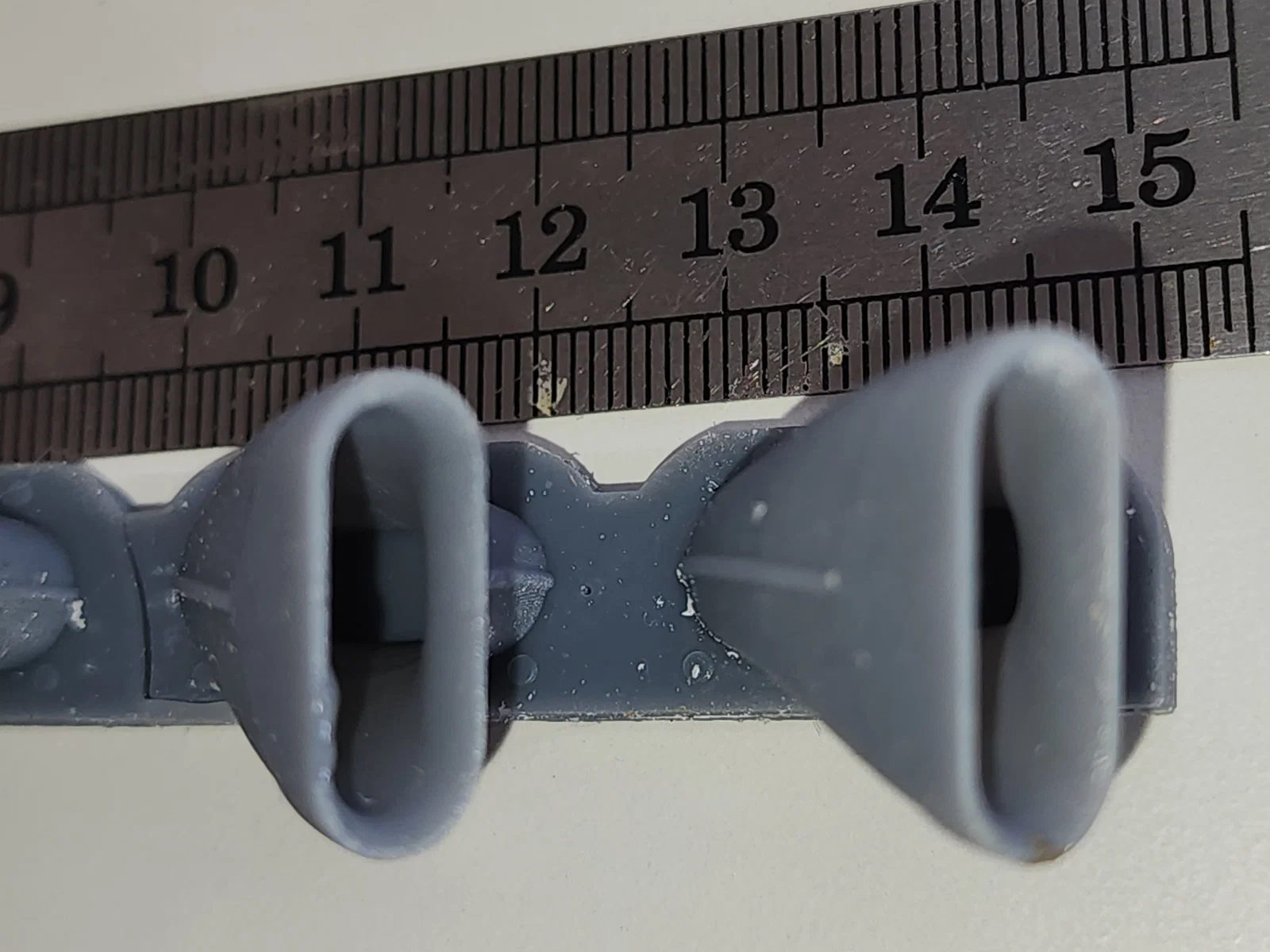

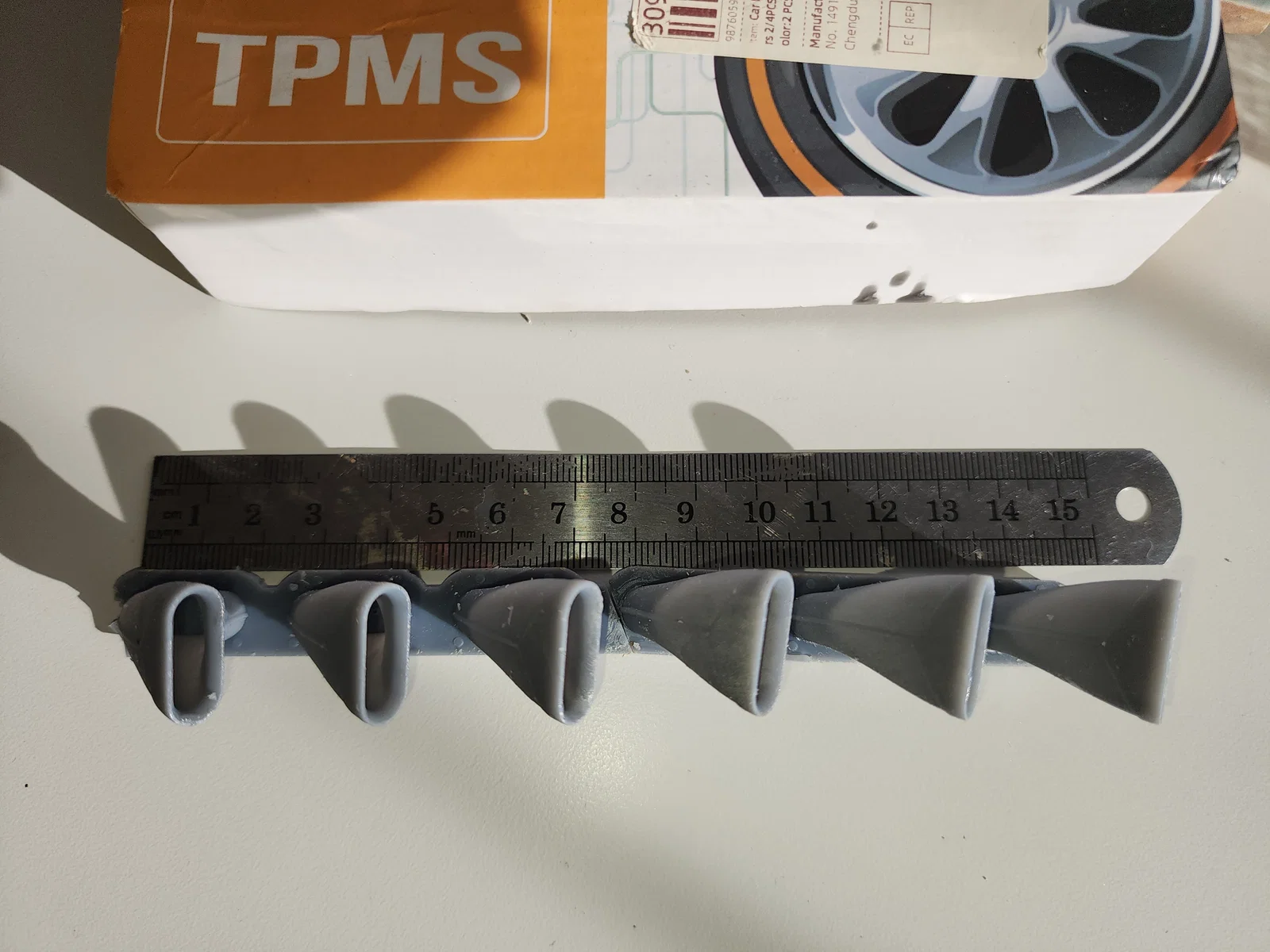

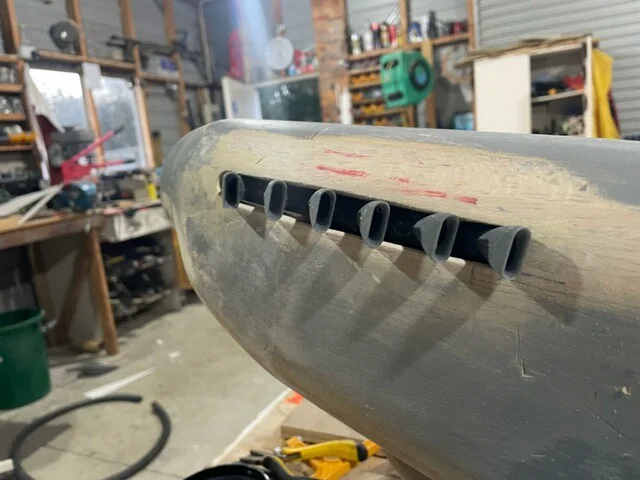

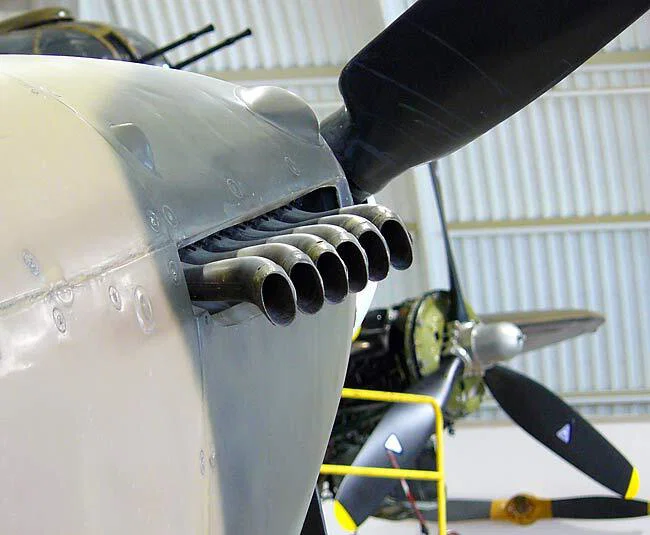

Cổ ống xả Merlin với kiểu thoát khí "đuôi cá" (fishtail), loại thường thấy trên các chiếc Spitfire (không dùng cho Mustang, Mosquito hay Lancaster). Phần "đầu máy" được thiết kế để lắp vào rãnh sâu 5mm bên hông thân máy bay mô hình tỉ lệ 1:6. Vì thế, toàn bộ phần đầu máy sẽ bị che khuất, chỉ có phần miệng ống xả là nhô ra khỏi rãnh. Mặt trong của rãnh nên để thẳng đứng để đảm bảo ống xả được lắp đúng hướng. Để đảm bảo độ bền, thành của mô hình được thiết kế dày 2mm ở tỉ lệ 1:6. Độ dày này được khéo léo che giấu bằng cách vát mép và bo tròn ở miệng ống xả. Nếu thu nhỏ tỉ lệ hơn nữa, thành ống có thể sẽ bị quá mỏng, đặc biệt là ở phần miệng. Nếu bạn muốn thu nhỏ nhiều hơn hoặc cần chi tiết máy rõ hơn, mình khuyên bạn nên điều chỉnh lại thiết kế (xem mục "How I designed This" để lấy link thiết kế trên OnShape.com). Đây là bộ cổ ống xả bên trái. Để có bộ bên phải, bạn chỉ cần lật ngược hình ảnh (mirror) lại là được.
