Nắp che quạt hút gió cho Core One L (Vent Flaps)

Nắp che quạt hút gió cho Core One L (Tự đóng bằng trọng lực)

Đây là bản remix từ thiết kế nắp che quạt hút của mình cho Core One, được cập nhật riêng cho dòng Prusa Core One L.

Mặc dù Core One và Core One L có cấu tạo quạt hút khá giống nhau, nhưng vị trí bắt ốc của Core One L bị lệch so với miệng quạt, vì vậy mình đã phải sửa lại khung cho phù hợp. Phiên bản này được thiết kế để khớp hoàn hảo với miệng thoát khí của Core One L và lắp đặt trực tiếp mà không cần sửa đổi gì thêm.

Thiết kế này sử dụng cơ chế nắp lật tự động theo trọng lực (kiểu cửa thông gió máy sấy) để giúp giữ nhiệt trong buồng in khi quạt hút không hoạt động.

Cơ chế hoạt động

• Nắp sẽ tự động mở ra khi có luồng gió từ quạt thổi ra.
• Khi quạt dừng, nắp sẽ tự đóng lại nhờ trọng lực.
• Nắp đóng giúp giảm thất thoát nhiệt thụ động.
• Nắp mở cho phép lưu thông khí tối đa với lực cản thấp nhất.

Điều này giúp duy trì nhiệt độ buồng in tốt hơn cho các loại nhựa như ABS, ASA và PC, đồng thời vẫn giữ được hiệu năng thoát khí bình thường khi in PLA hoặc các loại nhựa nhiệt độ thấp khác.

In và Lắp đặt:

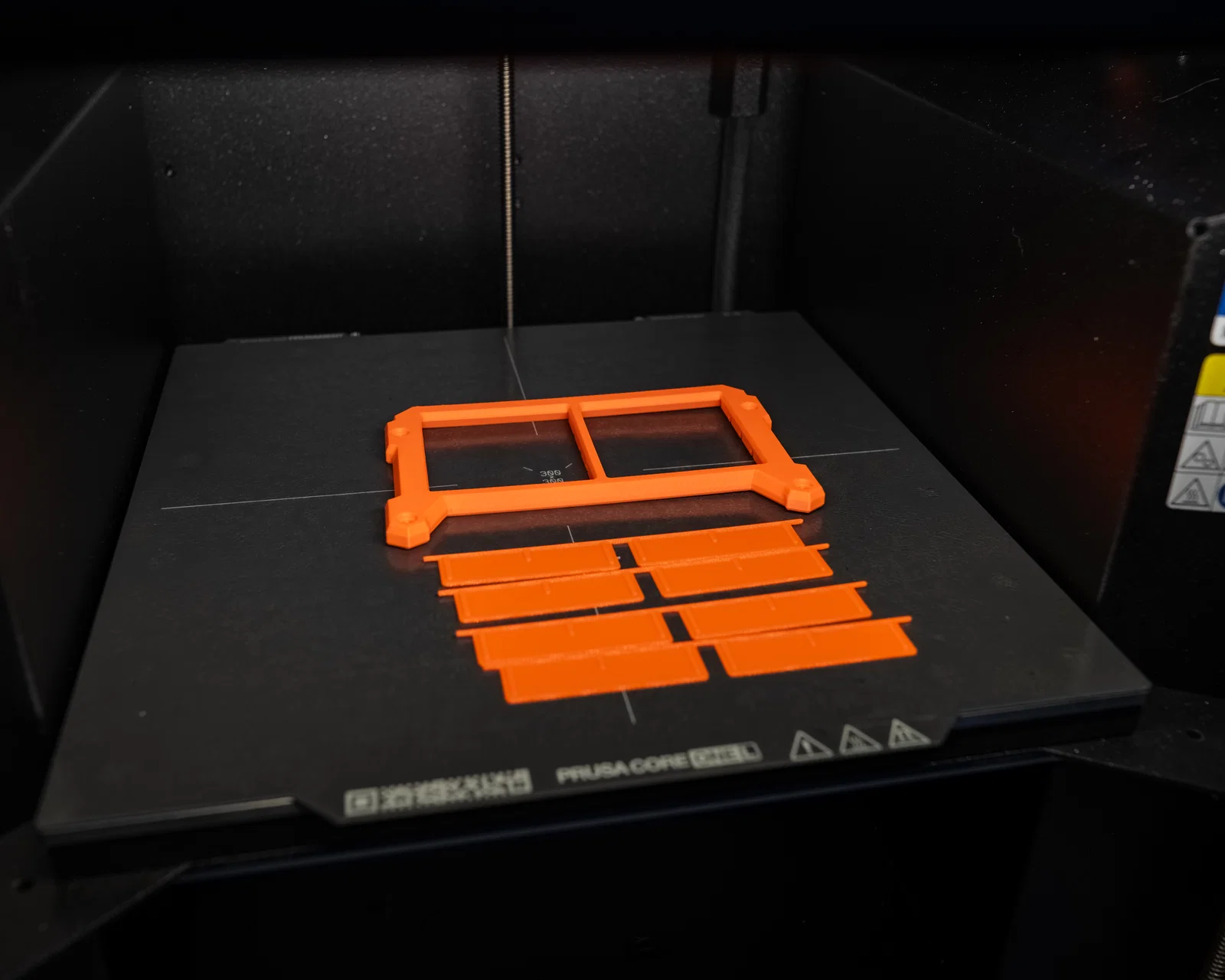

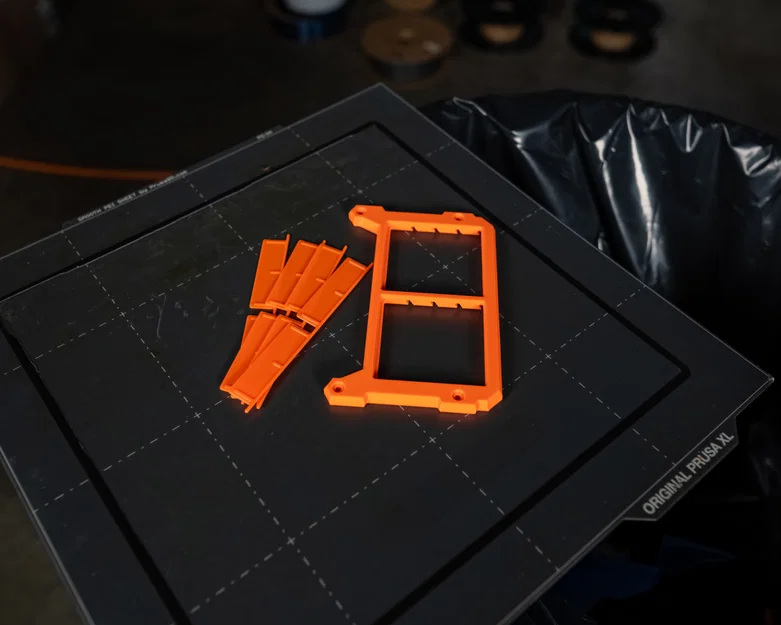

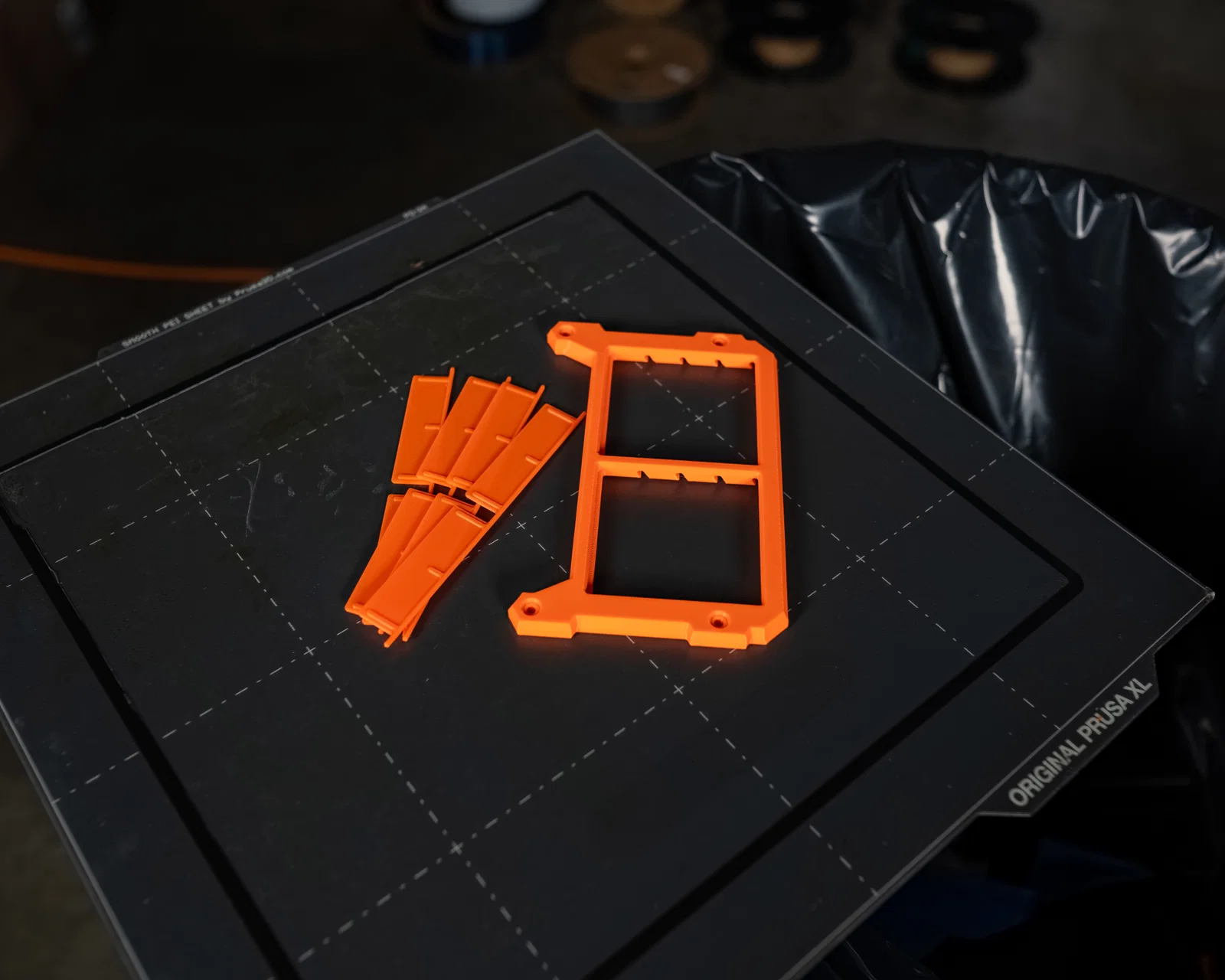

1. In khung chính và 4 cái nắp.
2. Nghiêng khung ra sau sao cho các khe cắm nắp hướng lên trên.
3. Đặt các nắp vào trong khung. (Nắp nên lỏng và xoay tự do.)
4. Xoay khung để kiểm tra xem mỗi nắp có chuyển động mượt mà nhờ trọng lực không. (Có thể cần chà nhám nhẹ hoặc bôi trơn tùy loại nhựa bạn dùng.)

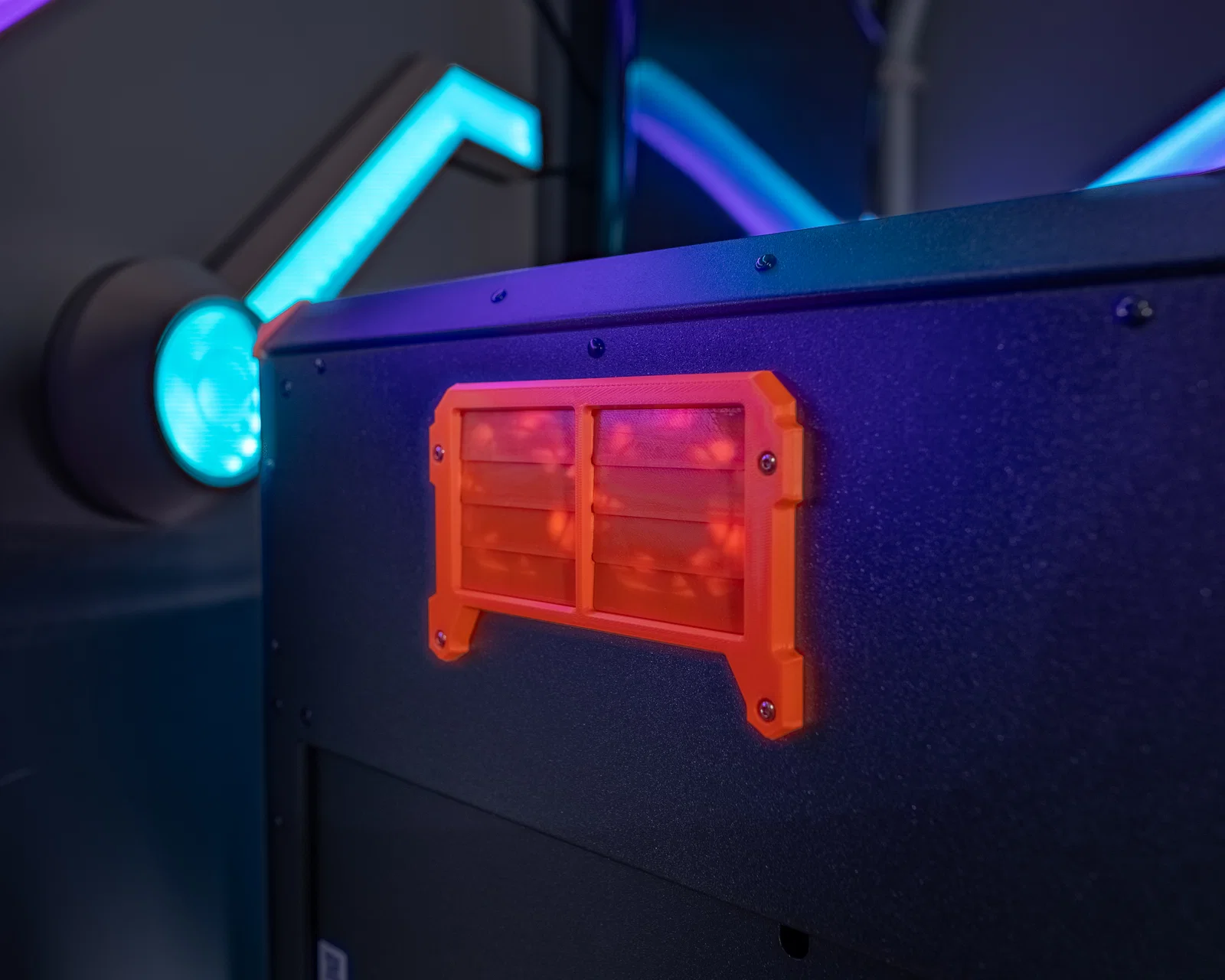

5. Gắn khung lên miệng thoát khí phía sau bằng vít M3x8.

Vật tư cần thiết:

• 4× Vít M3×8 (dùng vít dài hơn vẫn được): https://amzn.to/4sEeI1g

• Nhựa PETG / ABS / ASA được khuyến khích sử dụng: https://mrly.link/prusament

• Prusa Core One L: https://mrly.link/coreonel

File đính kèm:

• Vent Flap Frame CAD (Fusion - F3D)

• Vent Flap Frame CAD (STEP)

• Exhaust Vent Frame STL

• Exhaust Vent Flap STL

Thiết lập in khuyến nghị:

• Độ dày lớp in (Layer height): 0.2 mm

• Vách (Perimeters): 3 lớp

• Độ đặc (Infill): 20% trở lên

• Không cần dùng support

• Khuyên dùng PETG hoặc các loại nhựa chịu nhiệt cao hơn (Các loại nhựa bề mặt trơn nhẵn thường giúp nắp xoay mượt mà hơn)

Ghi chú:

Bản độ này hoàn toàn thụ động, không cần can thiệp vào firmware hay điều khiển quạt. Nó chỉ đơn giản giúp giảm thất thoát nhiệt khi quạt hút không hoạt động.
