Vỏ gắn tường chống chịu thời tiết cho LOCASYNC Smart Tag — Niêm phong kép

Tổng quan

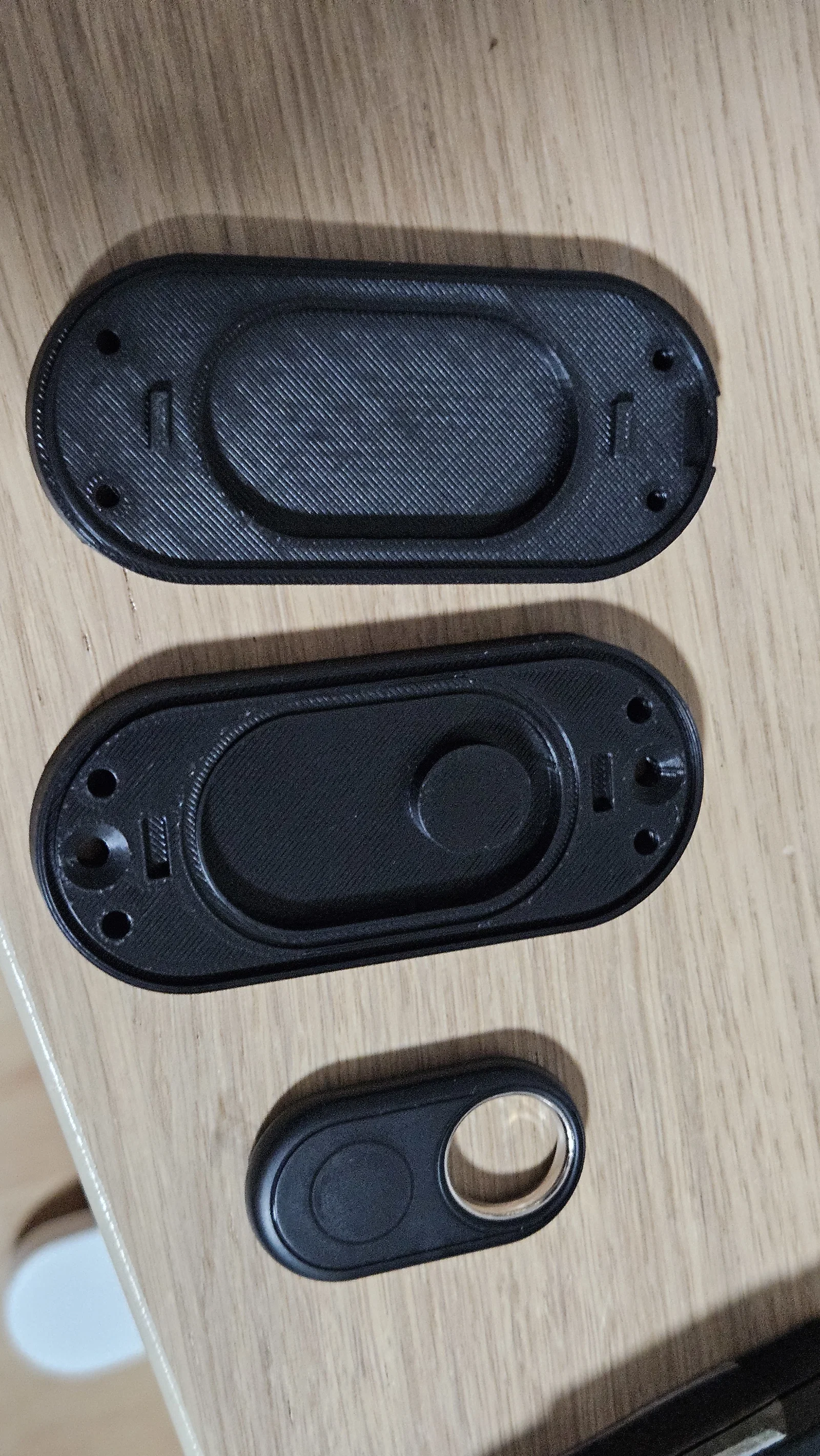

Đây là mẫu vỏ bảo vệ chống chịu thời tiết, có thể gắn tường cho LOCASYNC Smart Tag (thiết bị định vị Bluetooth tương thích với Google Find Hub / Find My Device). Được thiết kế ban đầu để theo dõi các vật dụng ở khu vực ngoài trời không người trông coi — như nhà để xe, nhà kho, cổng, xe cộ hoặc thiết bị làm vườn. Vỏ máy sử dụng cơ chế niêm phong kép: một vòng đệm O-ring chính quanh khay thiết bị và một rãnh mê cung dạng lưỡi-rãnh bao quanh toàn bộ chu vi — giúp chống bụi và nước vượt trội hơn hẳn so với các loại vỏ khớp nối thông thường.

Tính năng nổi bật

• Niêm phong kép — Kết hợp O-ring và rãnh mê cung giúp chống nước tối đa
• Gắn tường tiện lợi — Dùng 2 vít M4 đầu chìm, giấu đầu vít bên trong hộp
• Kết cấu chắc chắn — Sử dụng 4 vít M3 vặn vào insert đồng (tương thích với Ruthex M3)
• Thiết kế căn chỉnh tích hợp — 2 khớp cài hình chữ nhật lớn giúp cố định vị trí khi đóng nắp
• Chốt định vị elip — Khớp vào khe nút bấm của thiết bị, chống xoay
• Khe cạy — Dễ dàng mở vỏ trong trường hợp O-ring bị dính chặt
• Không cần support — Cả hai phần đều in phẳng, đường chia tách nằm ở phía trên

Danh sách linh kiện (BOM)

Hướng dẫn lắp ráp

1. In cả hai bộ phận (khay sau + nắp).
2. Lắp insert đồng vào khay sau:
   • Làm nóng đầu mỏ hàn ở mức 200–220 °C (PLA) hoặc 240–260 °C (PETG).
   • Đặt insert lên đầu mỏ hàn, ấn thẳng đứng vào lỗ M3, giữ 5–10 giây.
   • Kiểm tra xem insert đã bằng phẳng với bề mặt chưa và không bị xoay sau khi nguội.
3. Gắn khay sau lên tường bằng 2 vít M4 đầu chìm.
4. Lắp vòng O-ring vào rãnh bên trong. Cắt dây theo kích thước, dán hai đầu bằng keo dán nhanh để tạo vòng kín hoàn hảo.
5. Đặt Smart Tag vào khay. Chốt định vị sẽ khớp vào khe loa/nút bấm của thiết bị.
6. Đậy nắp — các khớp cài sẽ vào đúng vị trí, phần lưỡi gờ sẽ nằm gọn trong rãnh ngoài.
7. Siết chặt 4 vít M3 theo hình chéo (Trên trái → Dưới phải → Trên phải → Dưới trái) với lực 1–2 N·m. Để mở: tháo 4 vít M3, sau đó dùng tua vít dẹt nạy vào khe cạy ở mép dưới của nắp.

Lưu ý

• Vỏ được thiết kế dựa trên kích thước của LOCASYNC (30 × 53 × 9 mm). Các loại tracker khác có thể không vừa.
• Chốt định vị được thiết kế khớp với khe loa/nút bấm trên lưng thiết bị LOCASYNC.
• Để chống chịu thời tiết tốt nhất, hãy lắp sao cho khe cạy hướng XUỐNG DƯỚI để nước mưa không đọng lại.
• Vỏ không chịu được áp lực cao — chỉ thiết kế để chống nước tạt và mưa rào, không dùng để ngâm nước.

Nguồn

Thiết kế bằng Autodesk Fusion.
