Cyberdeck Raspberry Pi 4 với màn hình 4,3 inch

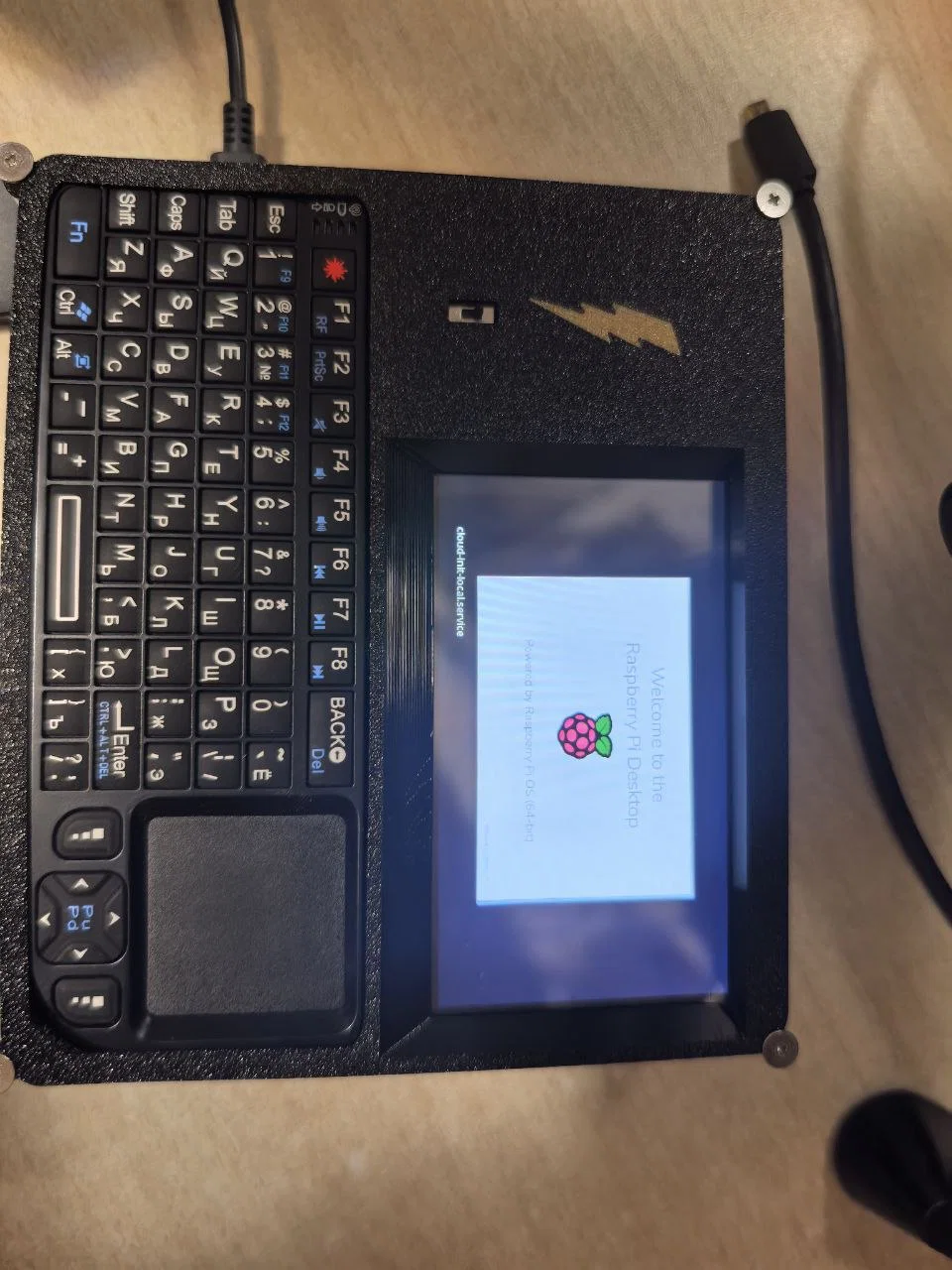

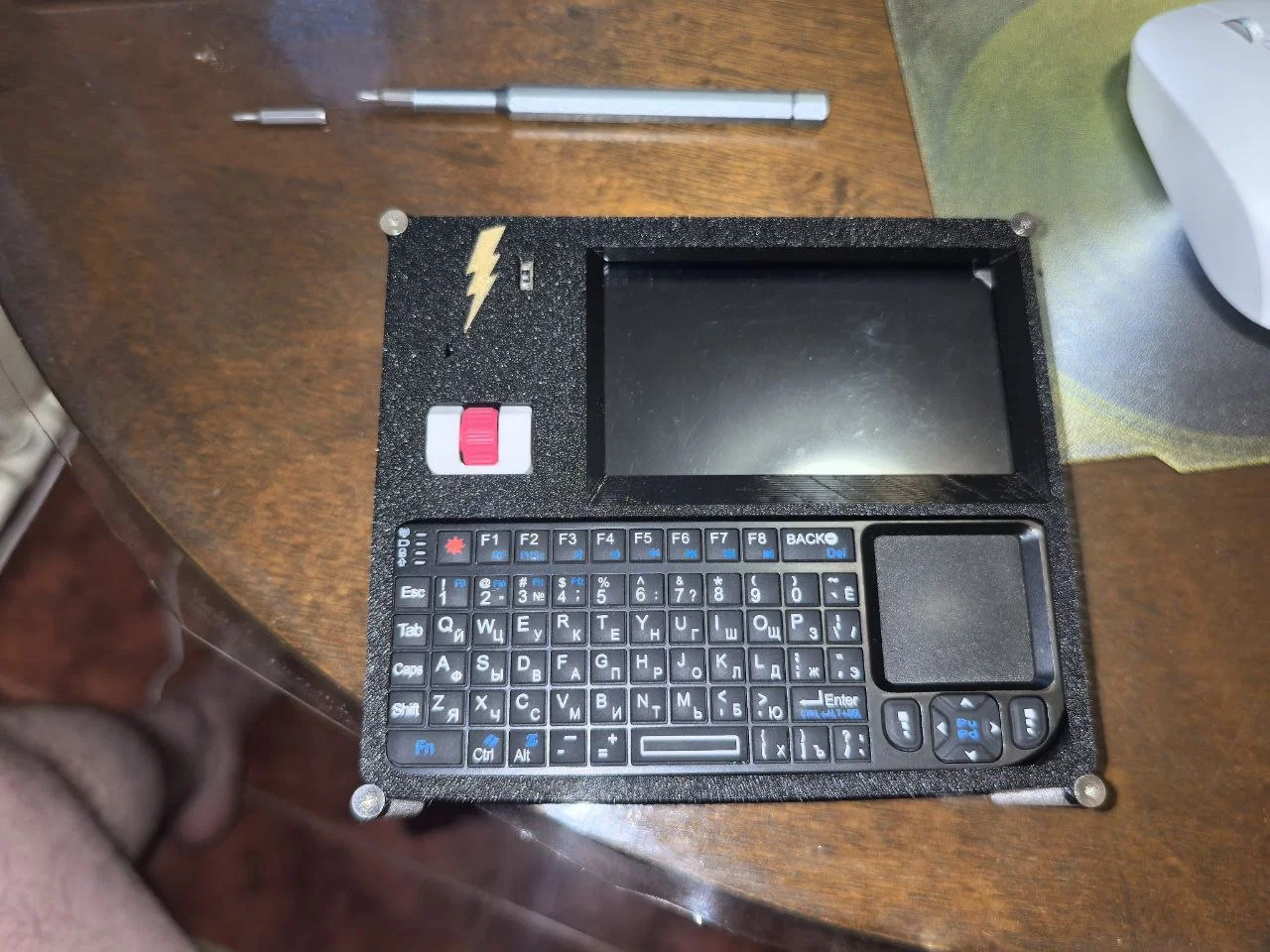

Dự án Cyberdeck di động dựa trên Raspberry Pi 4 8GB, tích hợp bàn phím mini, màn hình 4,3 inch và M5Stack Scroll để giả lập con lăn chuột. Thiết kế tối ưu để dùng liên tục 2-3 tiếng mà không cần nguồn điện.
Mô tả

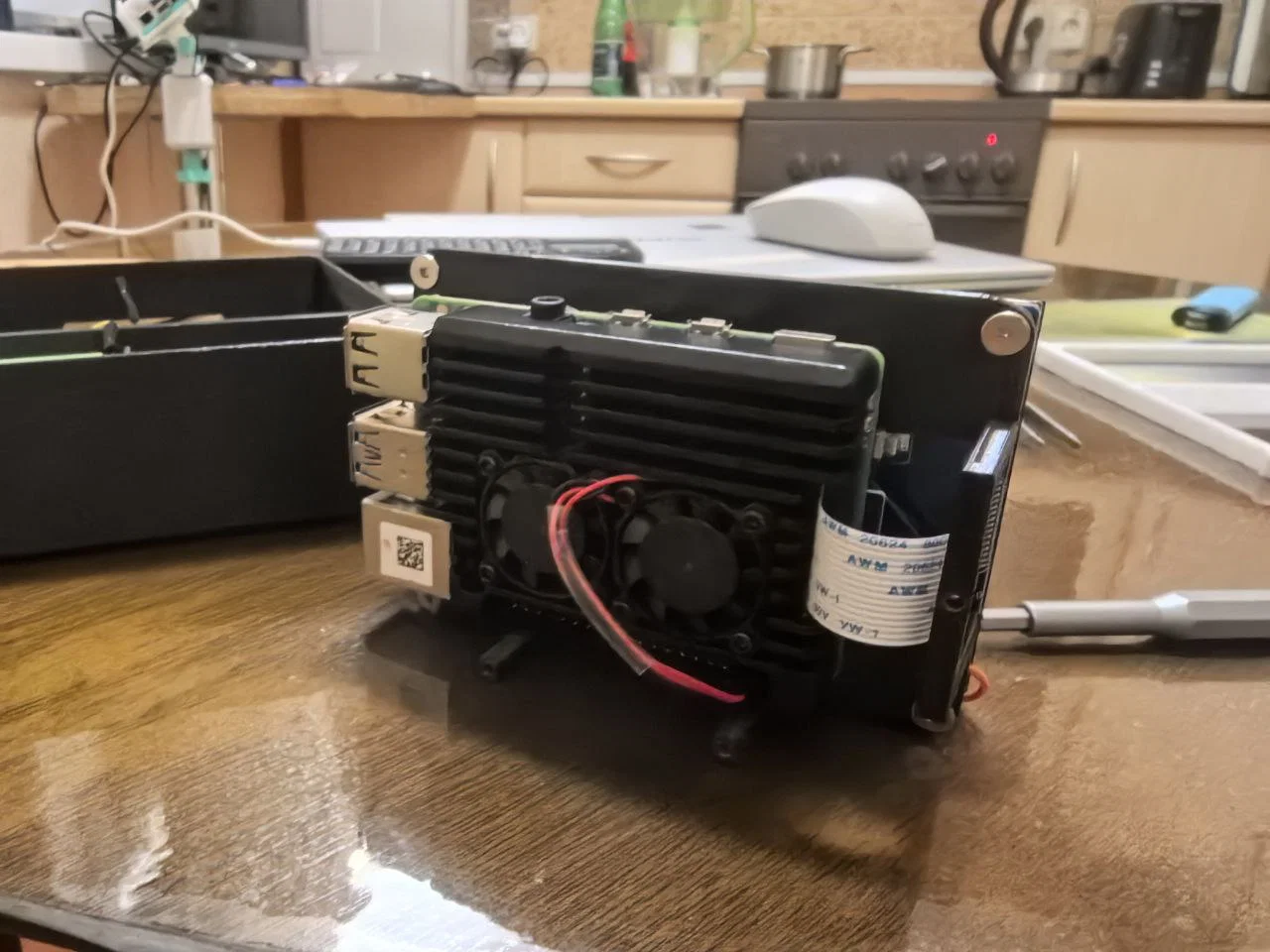

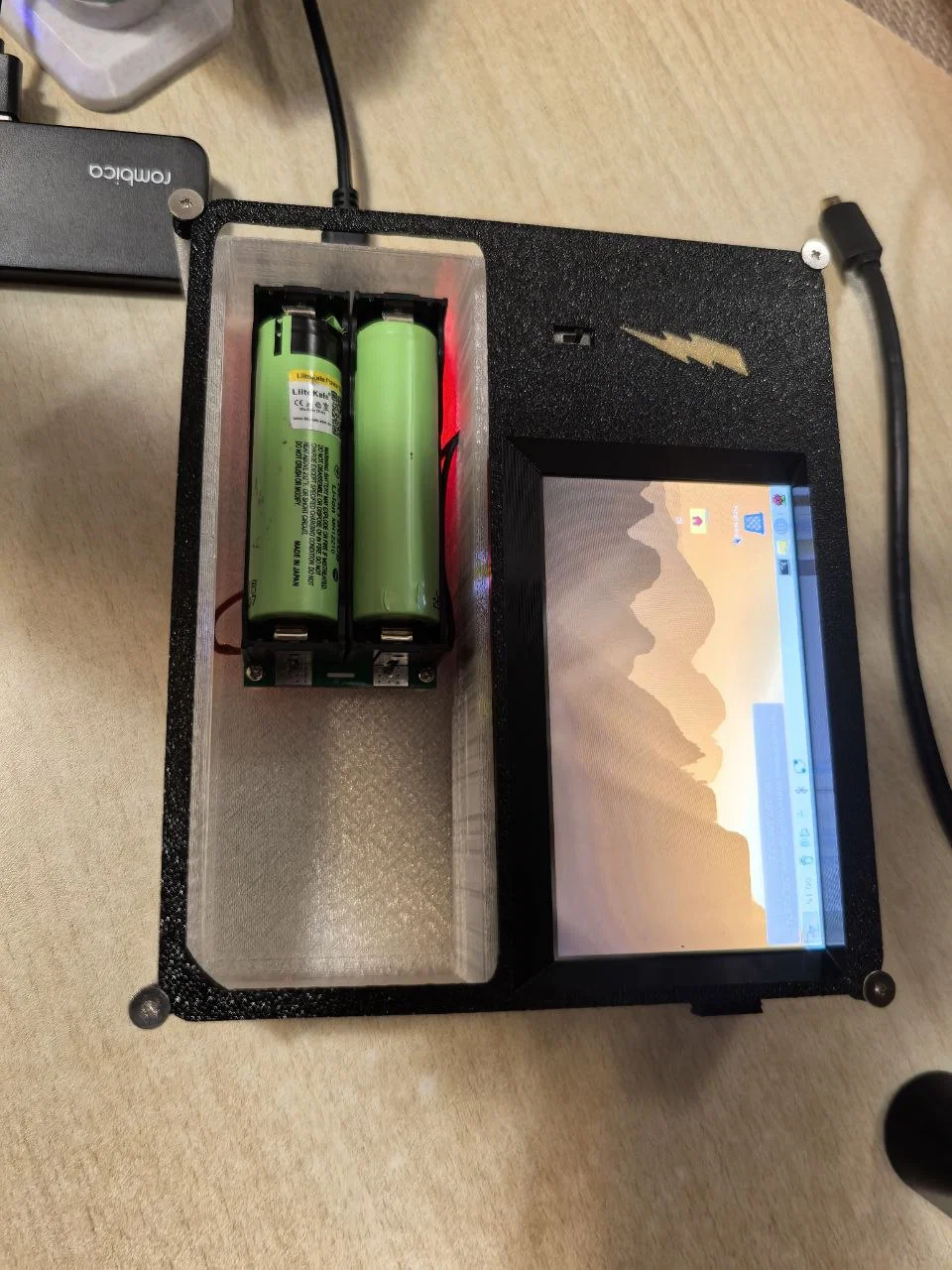

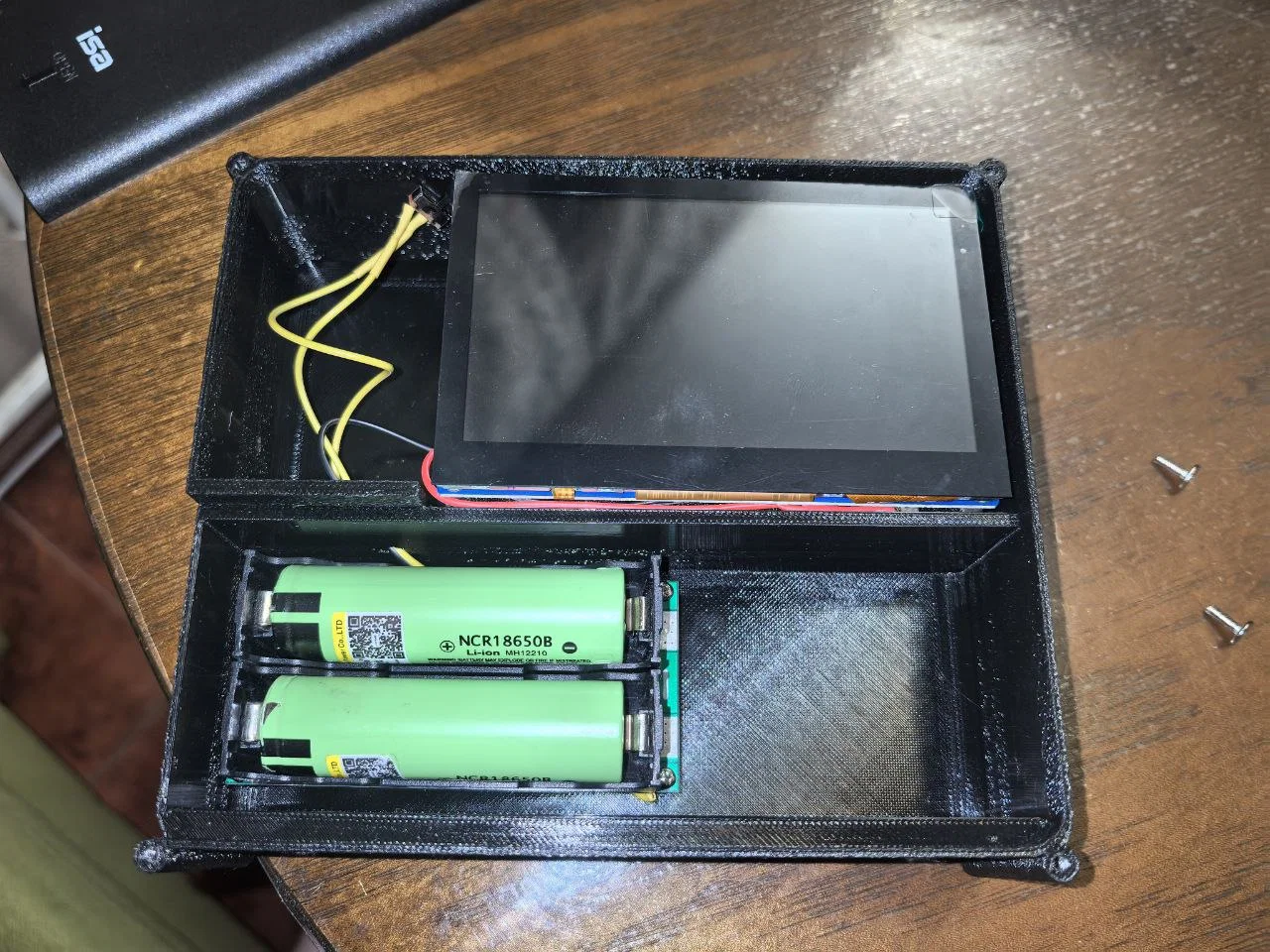

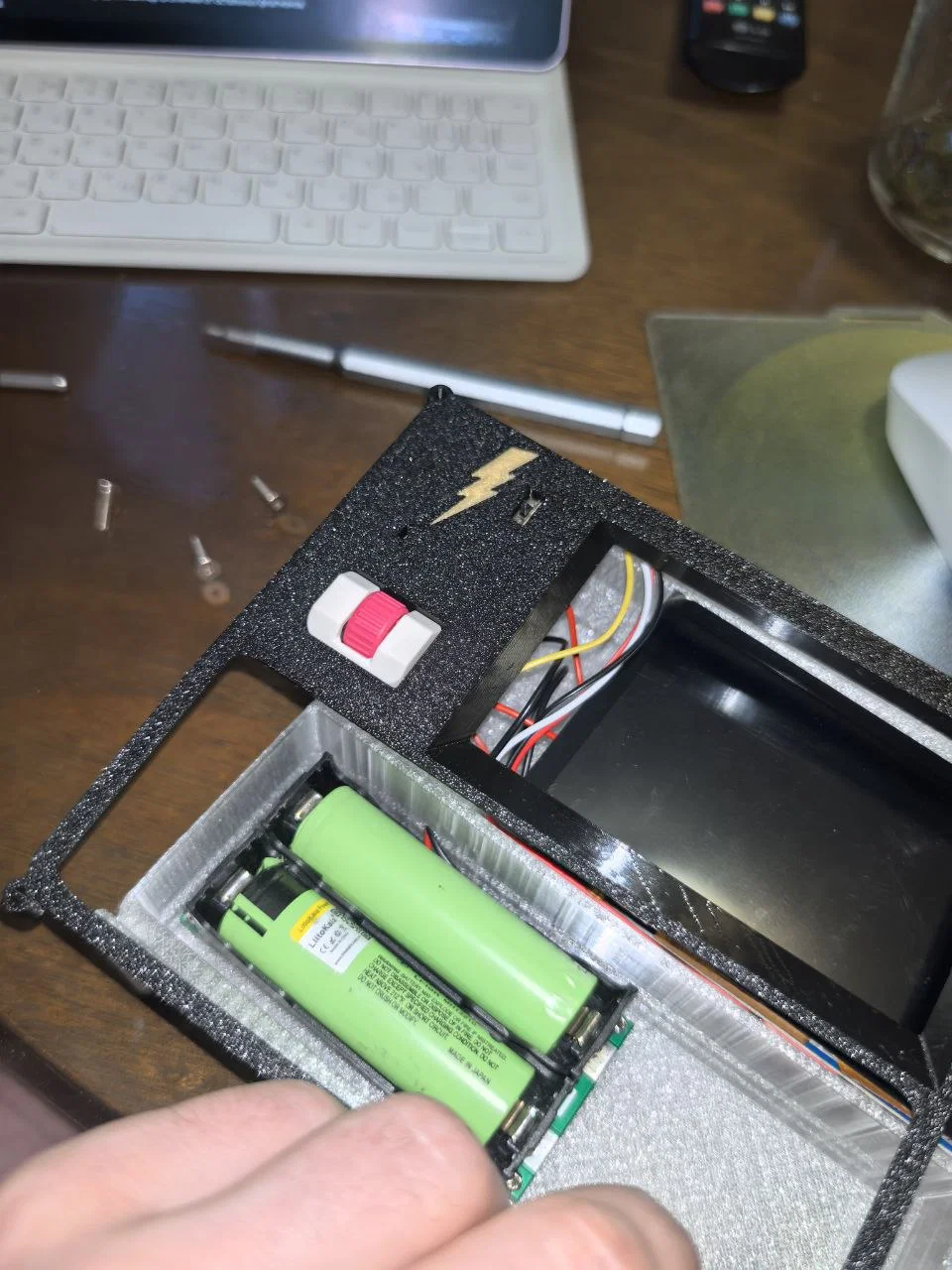

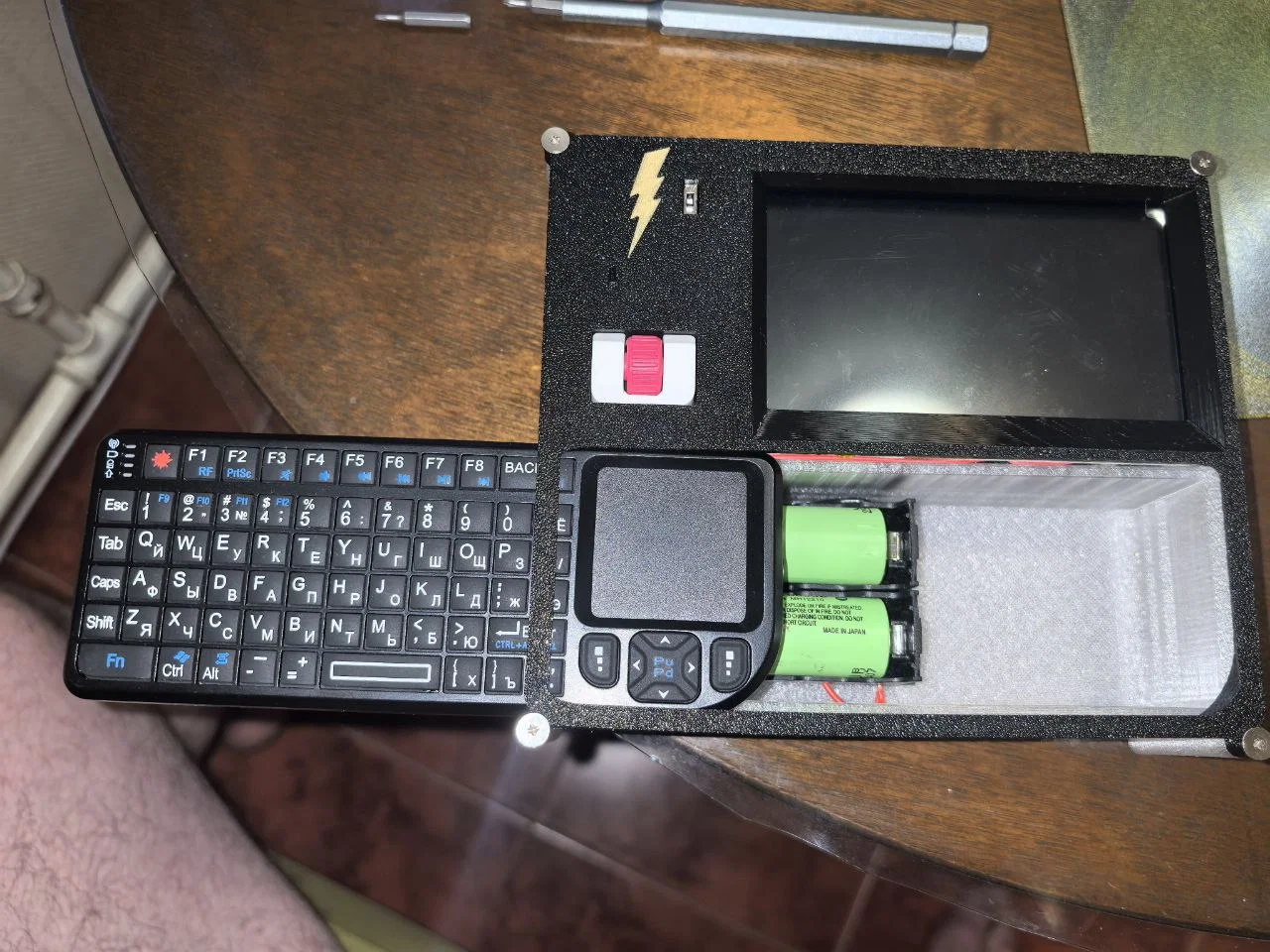

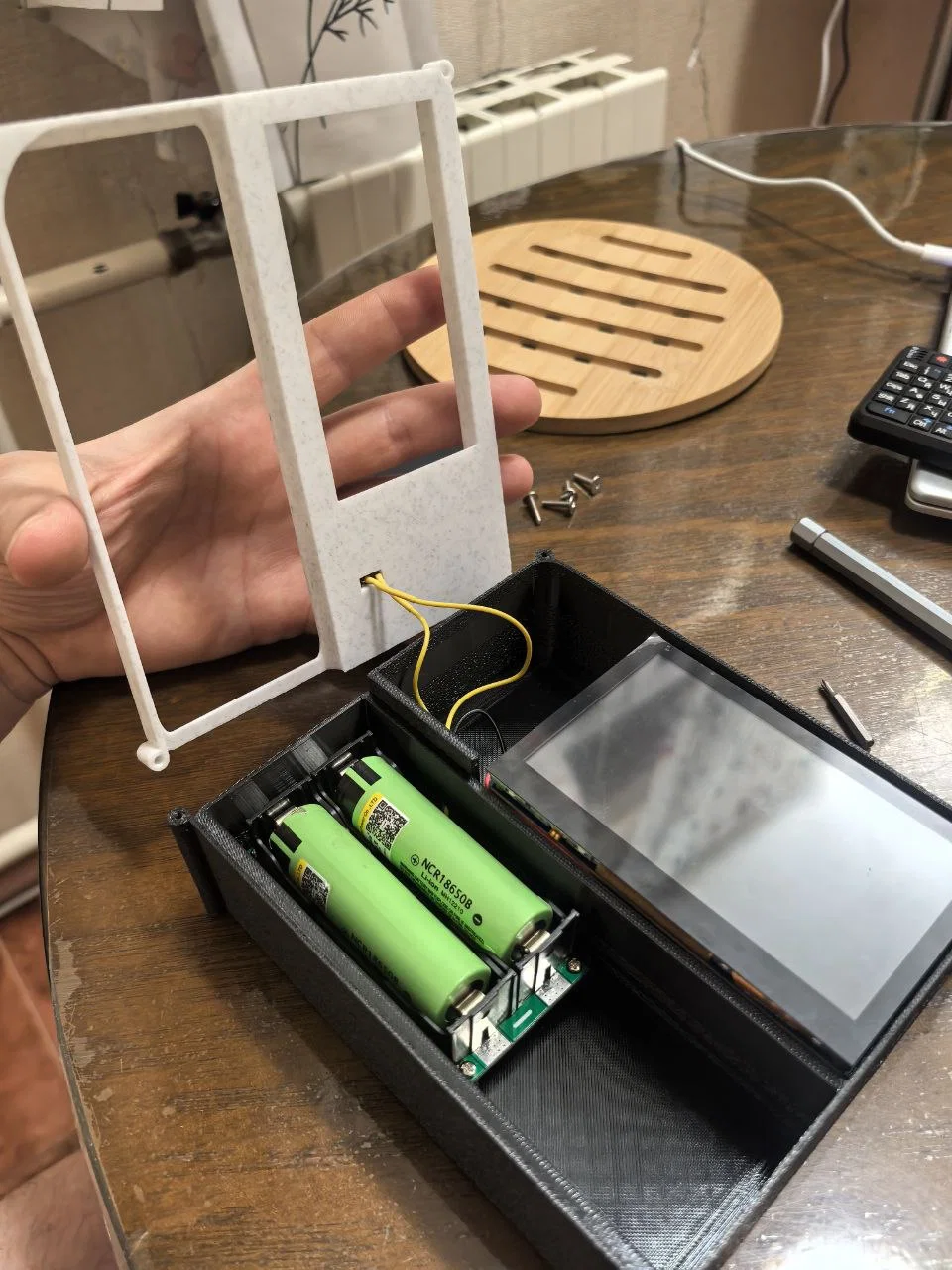

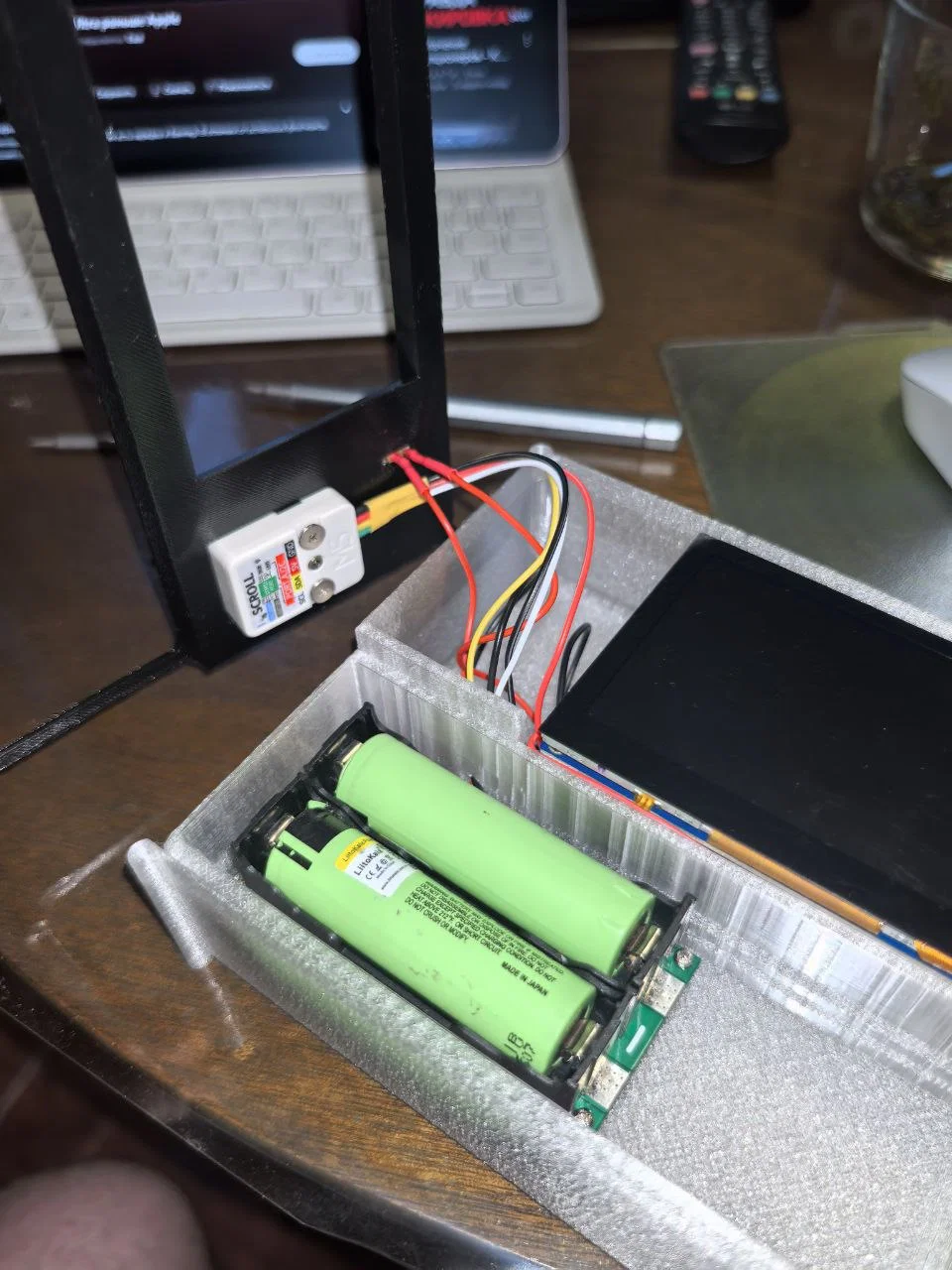

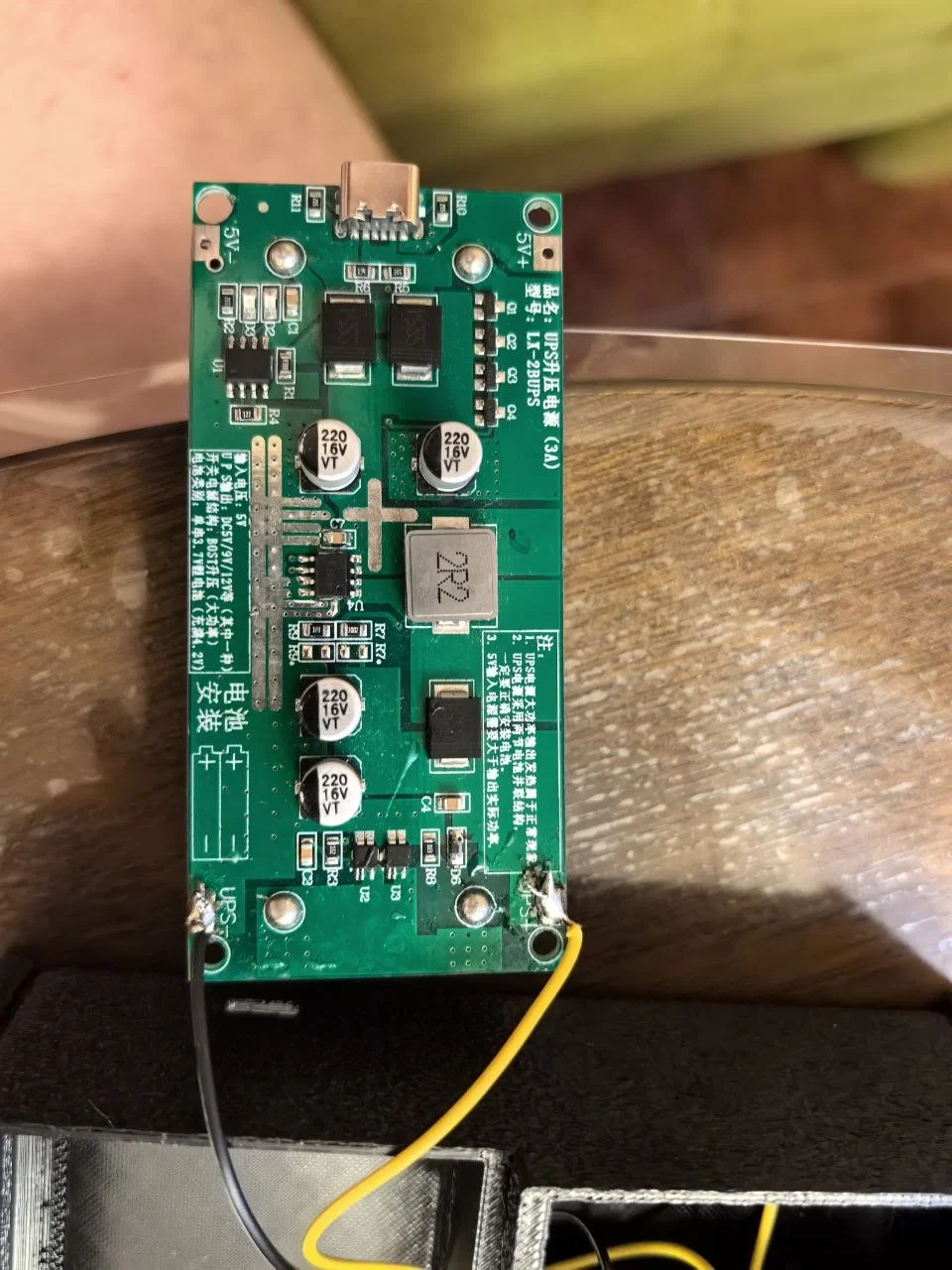

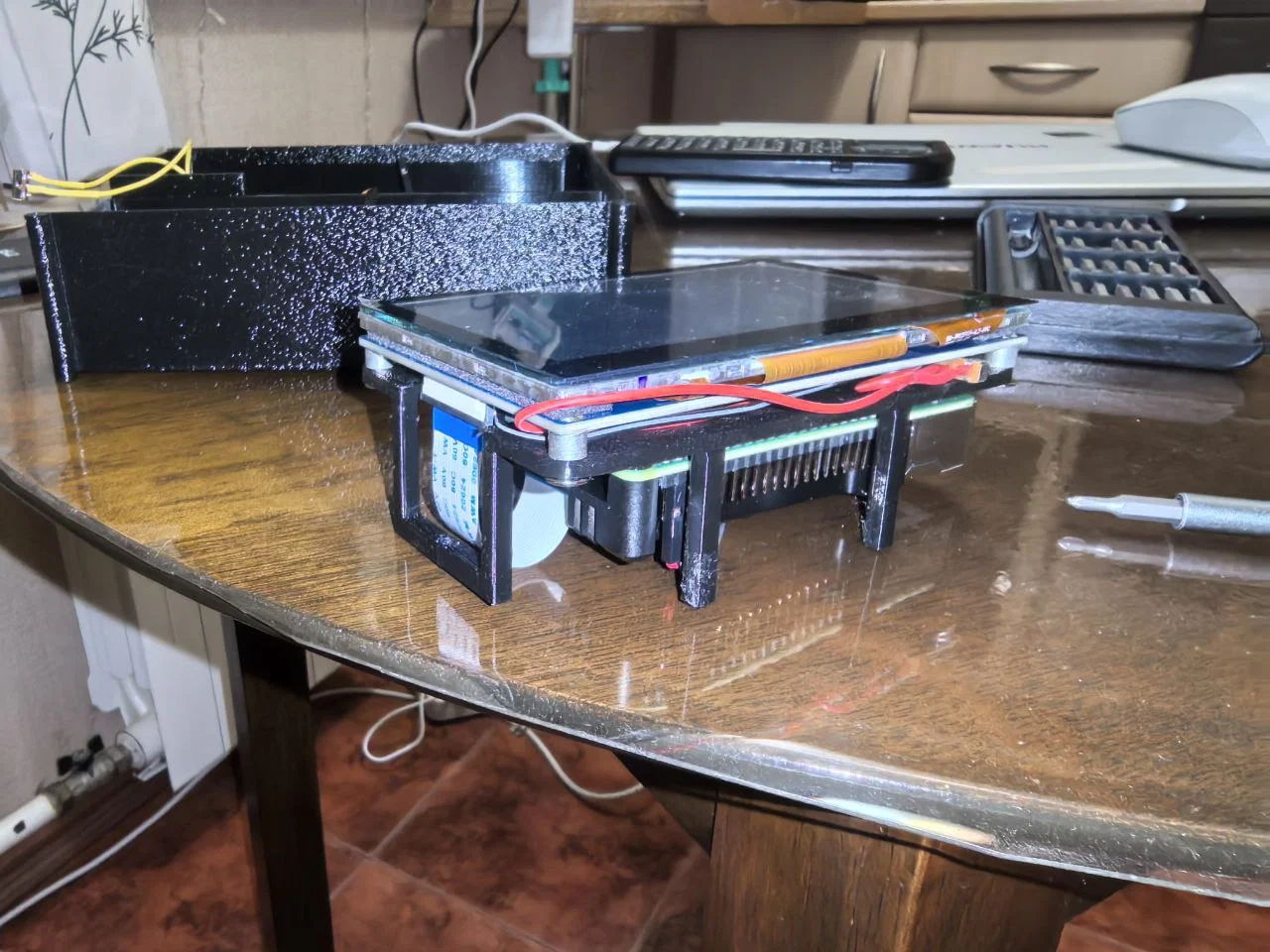

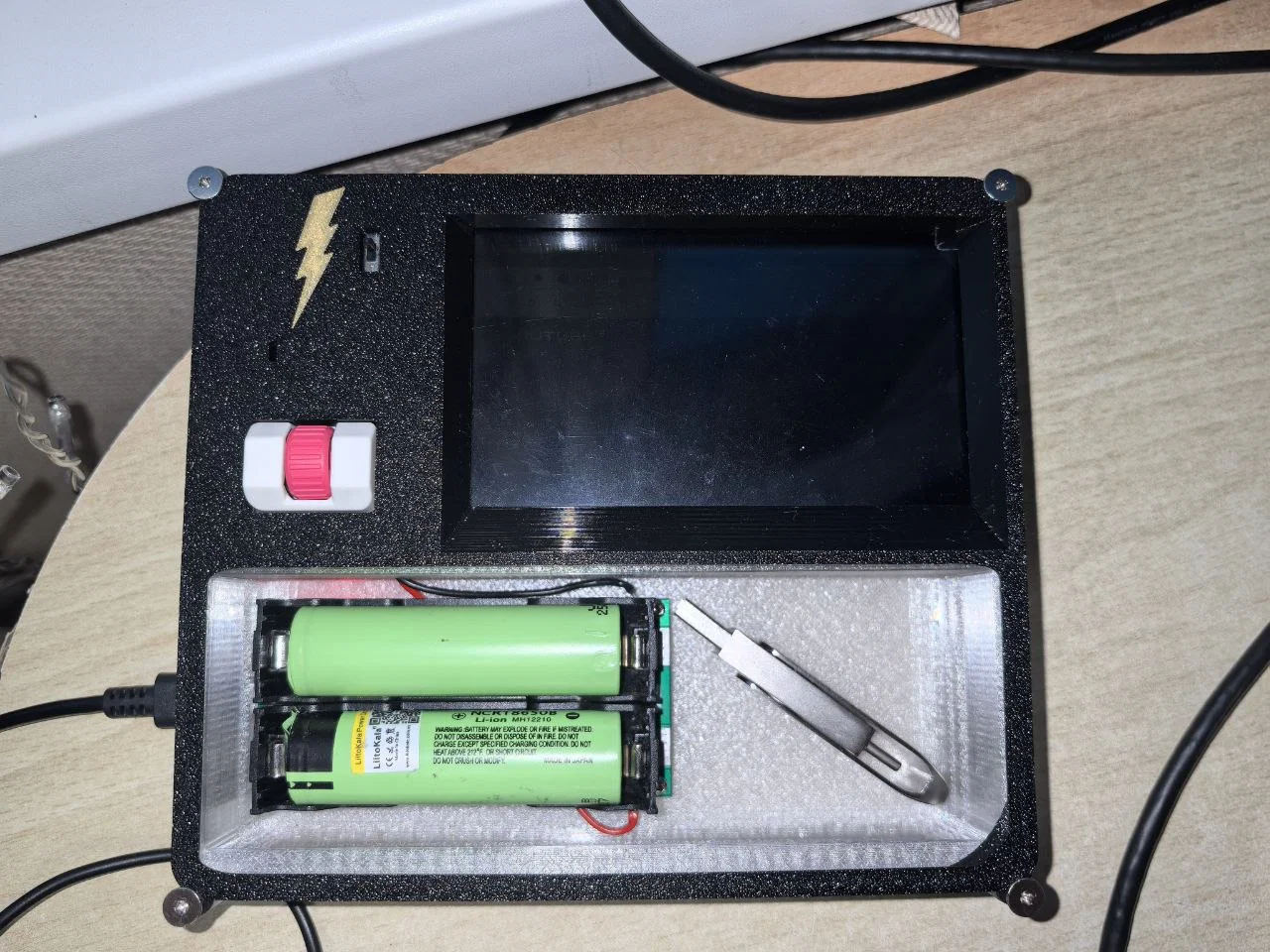

Mục tiêu khi tạo ra mô hình này là có được một chiếc Raspberry Pi 4 di động, có thể hoạt động ít nhất 2-3 tiếng mà không cần cắm điện, đồng thời giúp việc gõ phím thuận tiện hơn với bàn phím mini. Để làm mô hình này, mình đã sử dụng các linh kiện sau: 1) Raspberry Pi 4 8GB; 2) Tản nhiệt với hai quạt 3010; 3) Bàn phím mini Kebidumei (loại tương đương Rii Mini X1); 4) UPS 18650*2 (dòng đỉnh 3A); 5) Công tắc bật/tắt nguồn; 6) M5Stack Scroll - dùng để mô phỏng con lăn chuột khi làm việc với Raspberry Pi 4: - link kho lưu trữ cài đặt scroll: https://github.com/Haidegger22/pi4-scroll-unit; 7) Ốc M2.5 8mm - 11 cái; 12mm - 4 cái; UPS M2.5 (6mm) - 2 cái; 8) Dây nối DuPont cho M5Stack Scroll - 4 sợi; 9) Dây điện 1mm cho UPS.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
