Khung Robot (Robot Chassis) cho Raspberry Pi

Tác giả pavel346_1710763

Lượt coi
25
Tải tất cả (.zip)· 2 file · 325,6 KB· 325,6 KB

File 2 325,6 KB

  • Robot_Chassis_1780034093.stepSTEP · 210,1 KB
  • Robot_Chassis_1780034094.3mf3MF · 115,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#388757
Danh mục
DIY
Ngày đăng

Mô tả

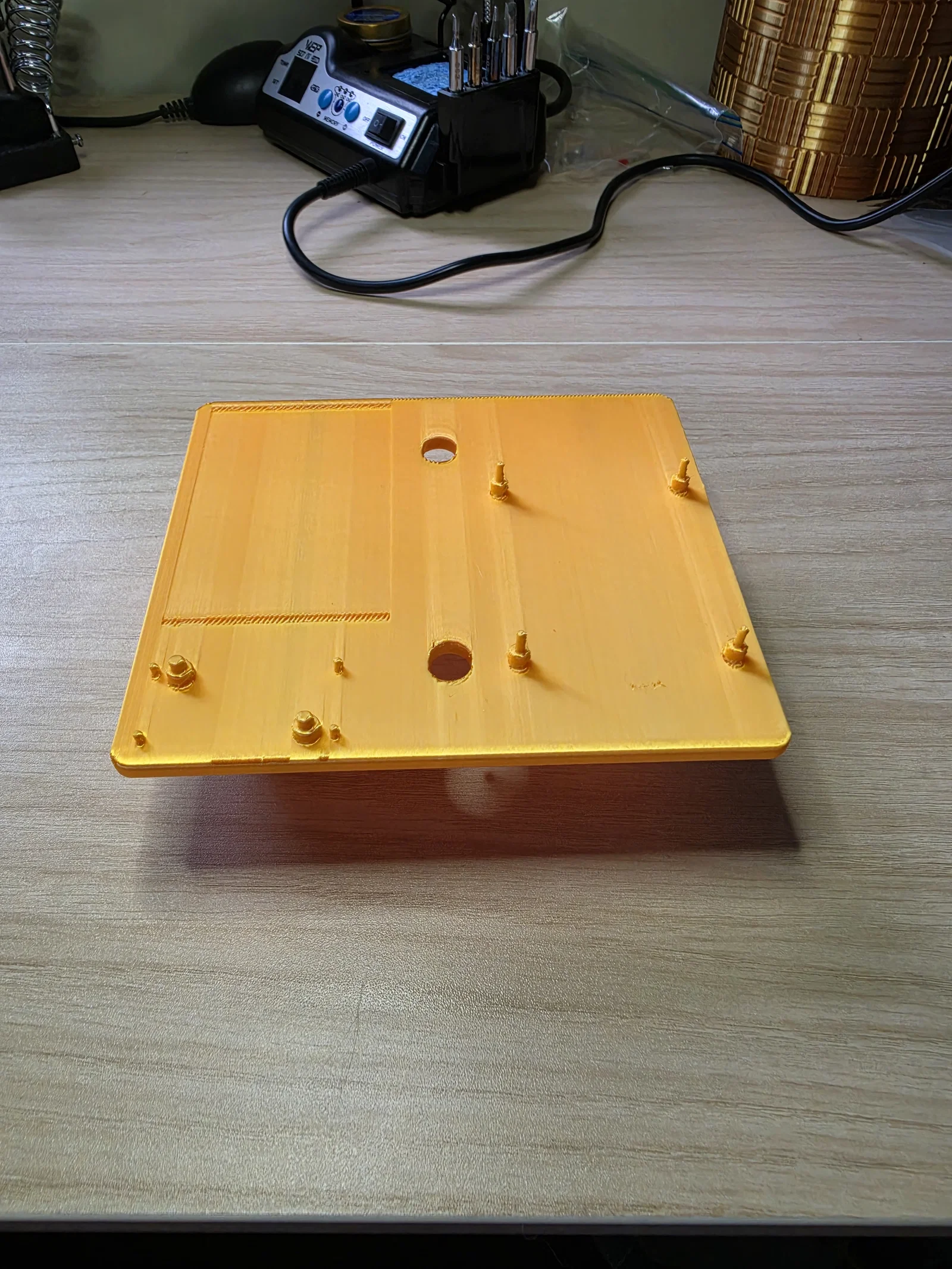

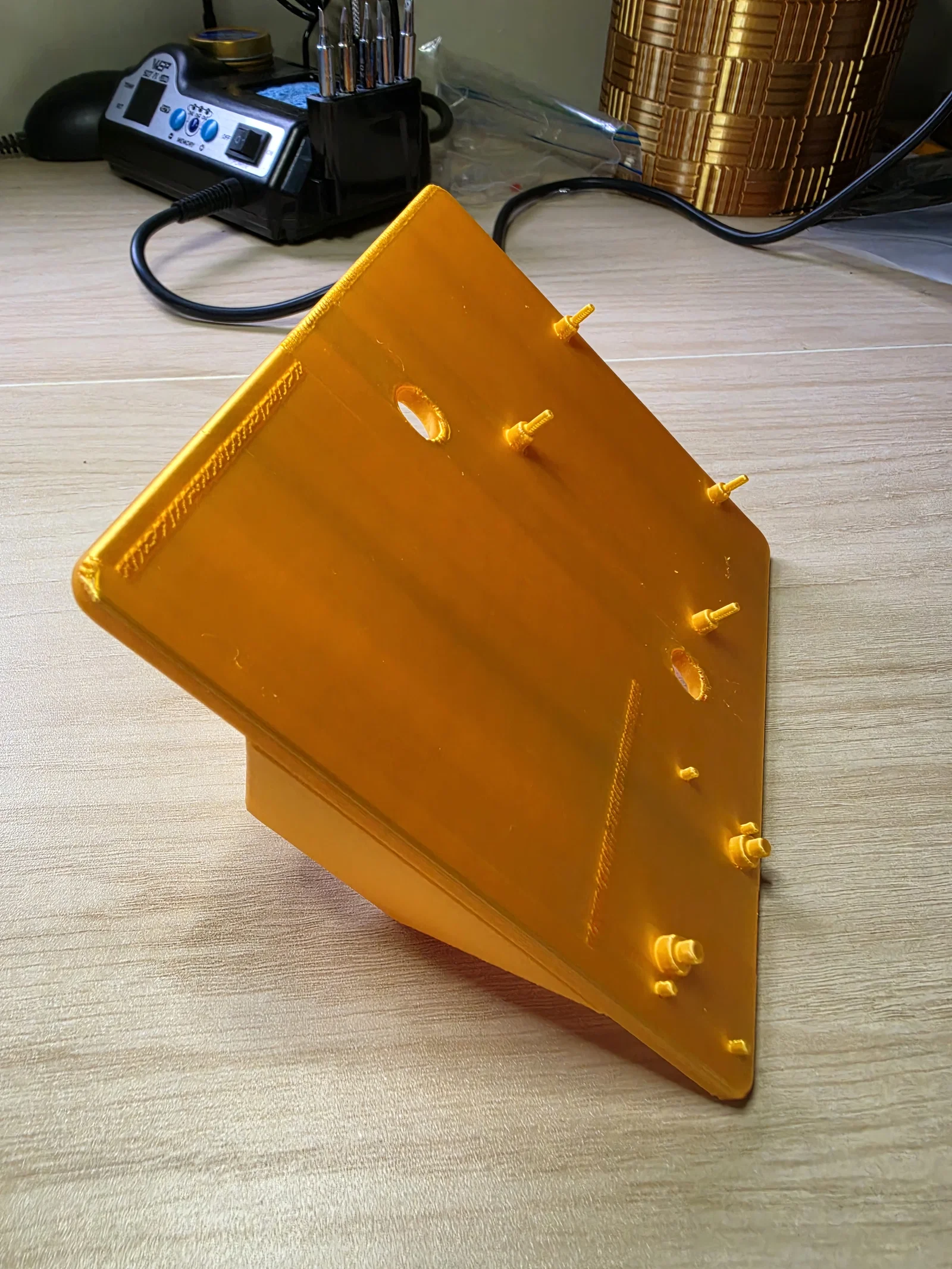

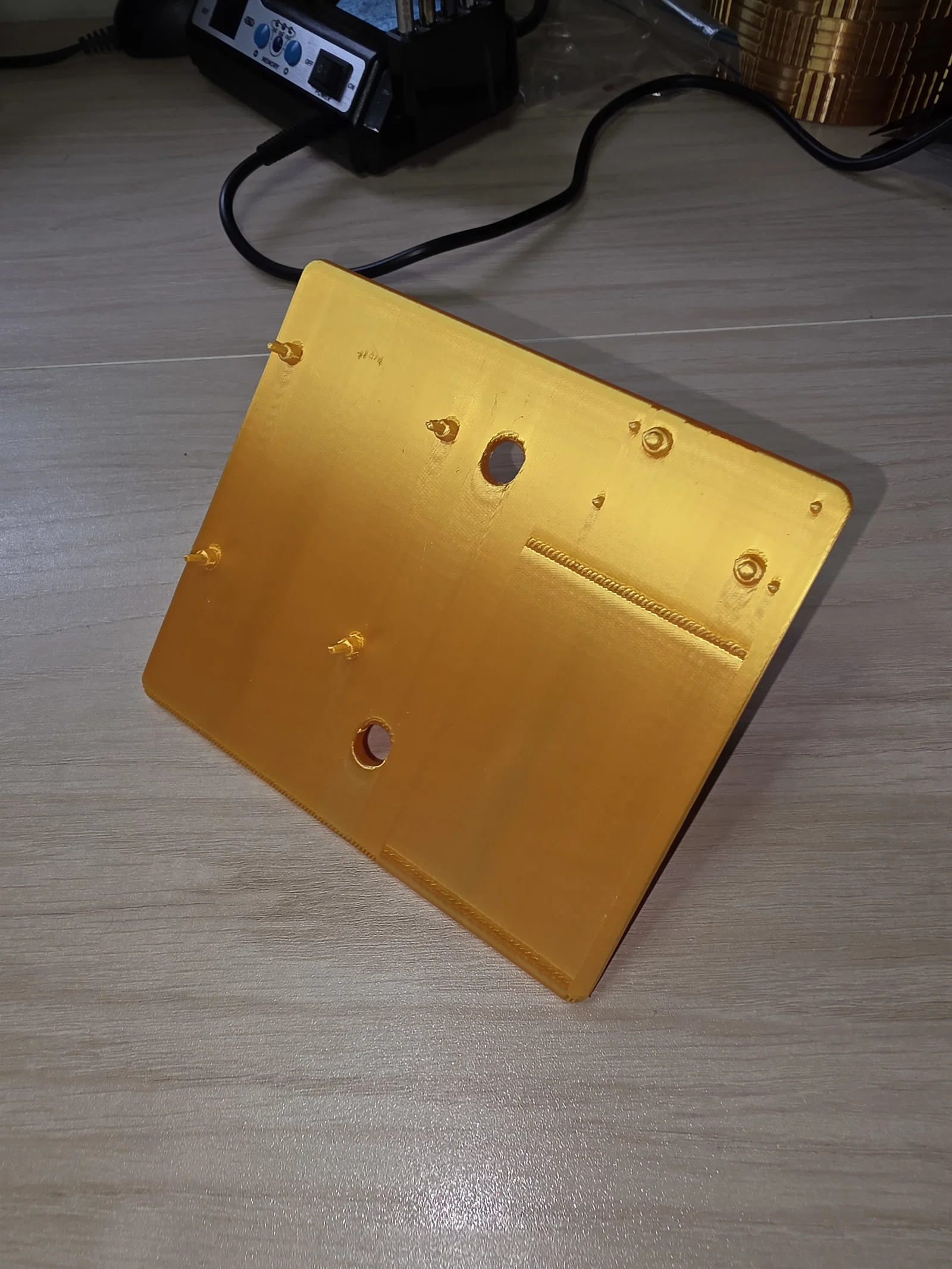

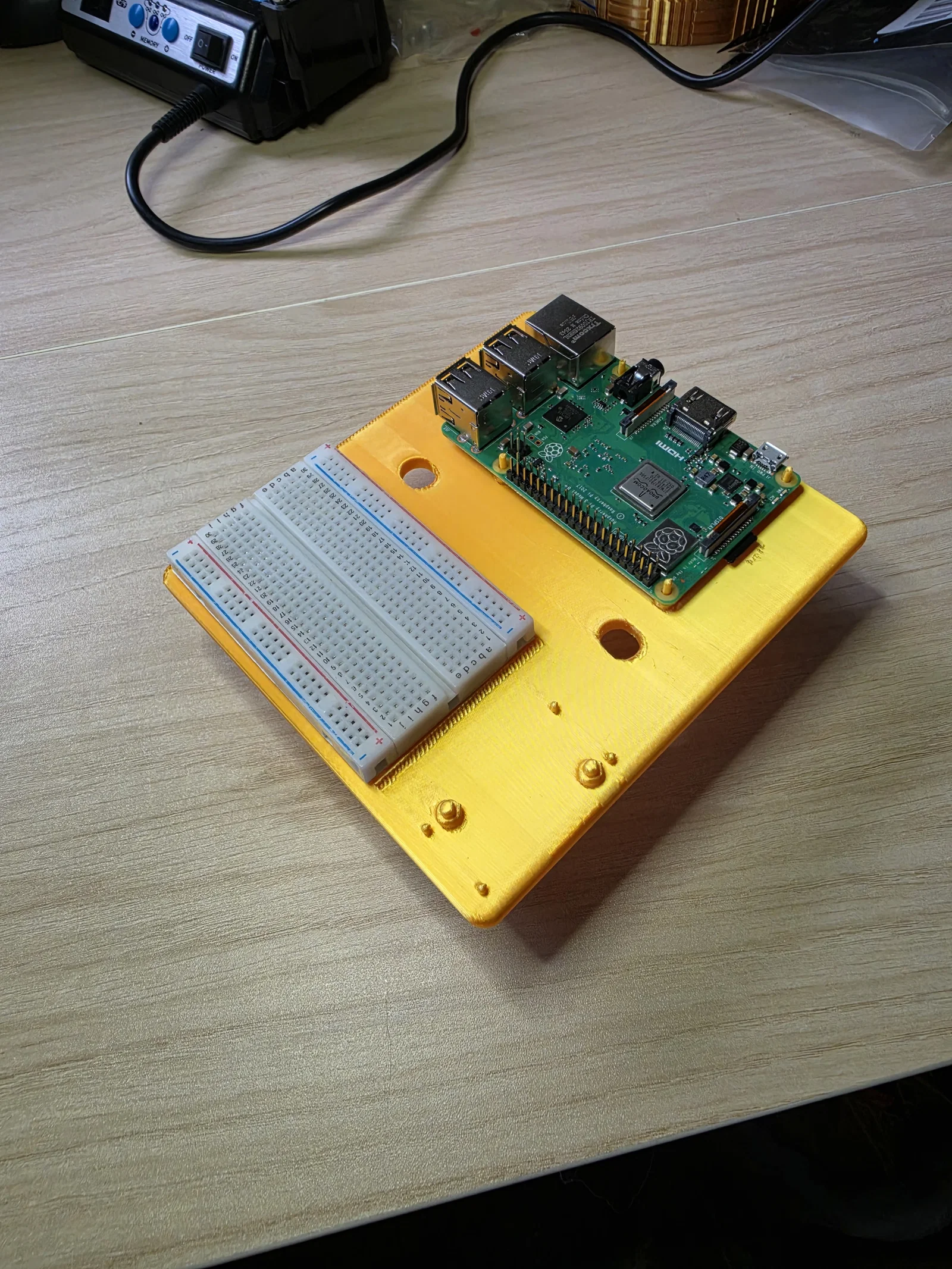

Mình đang làm con robot theo sách "Learn Robotics with Raspberry Pi" của tác giả Matt Timmons-Brown. Trong sách thì tác giả dùng Lego để làm khung robot (chassis). Nhưng ngặt nỗi là mình không có chơi Lego! Nên là mình đã dùng Fusion 360 để tự thiết kế một cái tương tự. Tiện thể mình thêm luôn mấy chỗ để gắn Raspberry Pi, Buck Converter với breadboard cho gọn gàng.

Mẫu này được thiết kế riêng cho Raspberry Pi 3B+.

Danh sách linh kiện kèm link Amazon:

Learn Robotics with Raspberry Pi
https://www.amazon.com/dp/1593279205?ref=ppx_yo2ov_dt_b_fed_asin_title

Raspberry Pi 3B+
https://www.amazon.com/dp/B0BNJPL4MW?ref=ppx_yo2ov_dt_b_fed_asin_title

LM2596 DC to DC Buck Converter
https://www.amazon.com/dp/B0DBVYP91F?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

TT Motor with Leads
https://www.amazon.com/dp/B0D8H89XDY?ref=ppx_yo2ov_dt_b_fed_asin_title

6 AA Battery Holder Case
https://www.amazon.com/dp/B01N2INSBR?ref=ppx_yo2ov_dt_b_fed_asin_title

BOJACK 16-pin IC Stepper Motor Drivers Controllers L293D
https://www.amazon.com/dp/B09NBQVYLL?ref=ppx_yo2ov_dt_b_fed_asin_title

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfstep
Số file mô hình
2
Tổng dung lượng
325,6 KB
File lớn nhất
210,1 KB
