Vỏ hộp để kiểm tra các bộ lọc thông thấp (Low Pass Filters) của QRP-Labs

Vỏ hộp để kiểm tra các bộ lọc thông thấp (Low Pass Filters) của QRP-Labs

Đây là một chiếc vỏ hộp nhỏ dùng để chứa PCB. Nó giúp cố định các bộ lọc thông thấp của QRP-Labs để anh em tiện kiểm tra với thiết bị NanoVNA. Anh em cần lắp ráp PCB theo yêu cầu dưới đây.

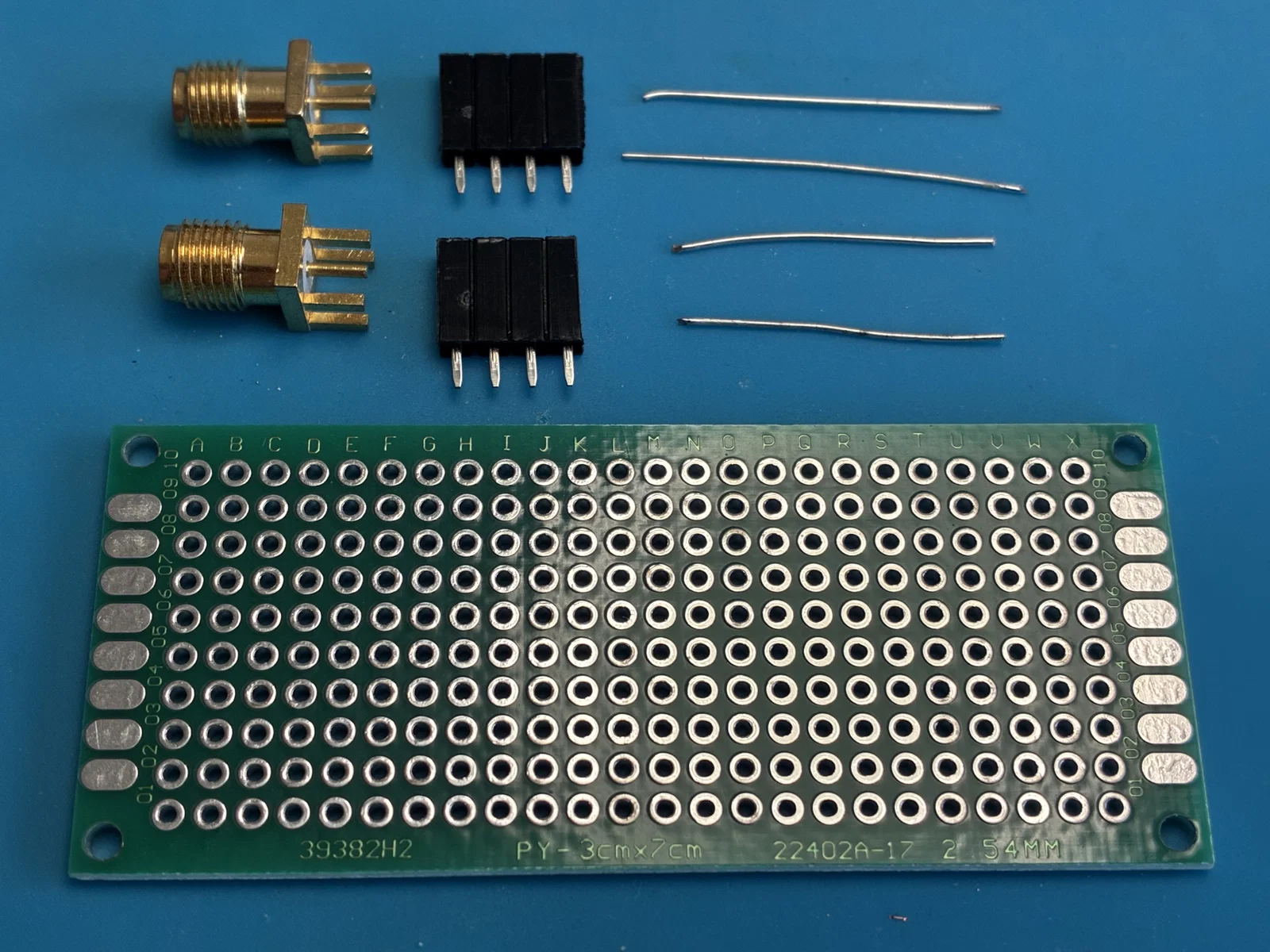

Các vật liệu cần thiết:

• PCB đục lỗ hai mặt, kích thước 3cm x 7cm, khoảng cách chân 2.54mm, độ dày 1.6mm
• 2 chân cắm socket 1x4
• 2 đầu nối SMA cái loại gắn PCB
• 4 đoạn dây đồng nhỏ hoặc chân linh kiện thừa
• Máy Nano-VNA

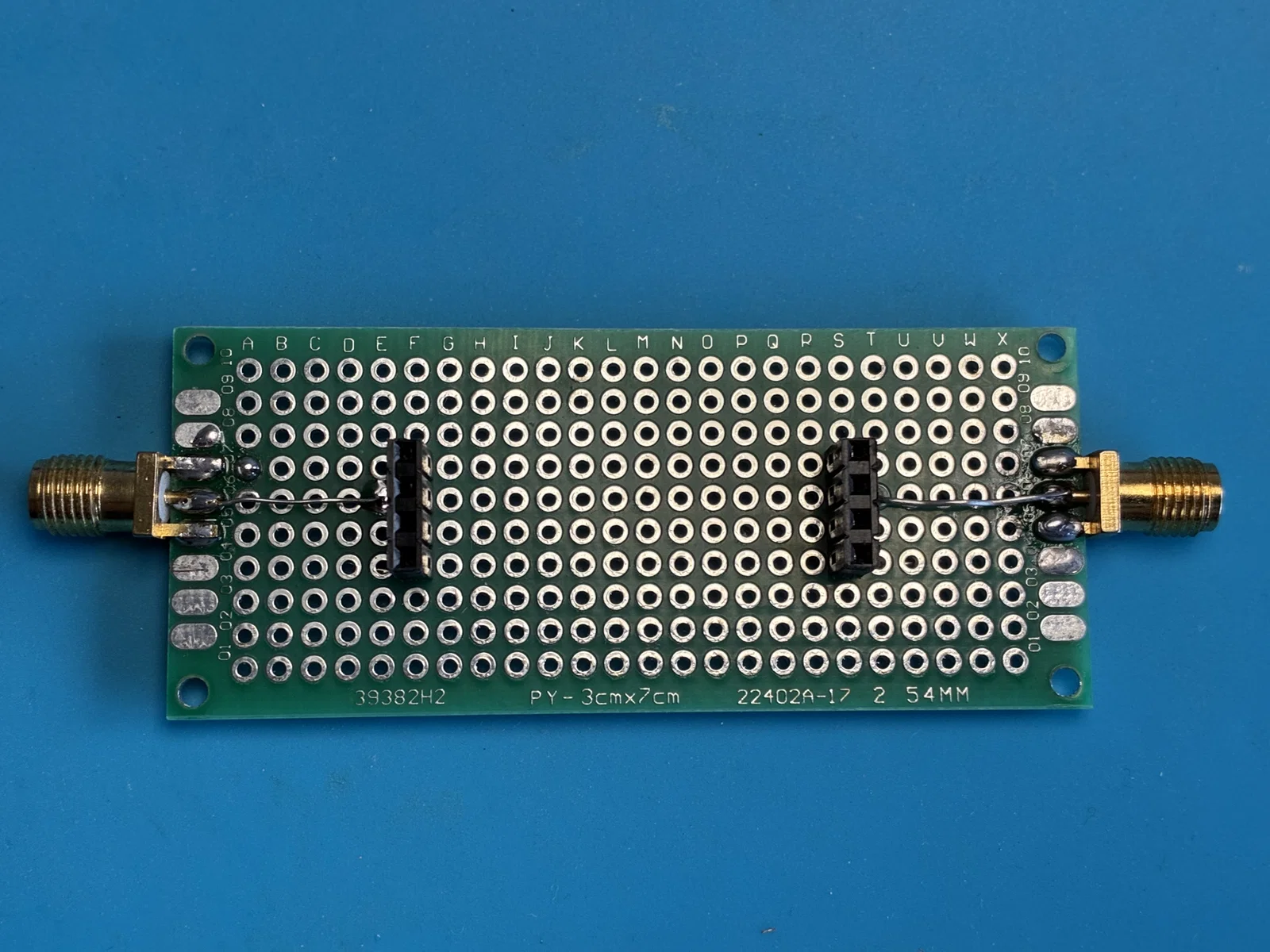

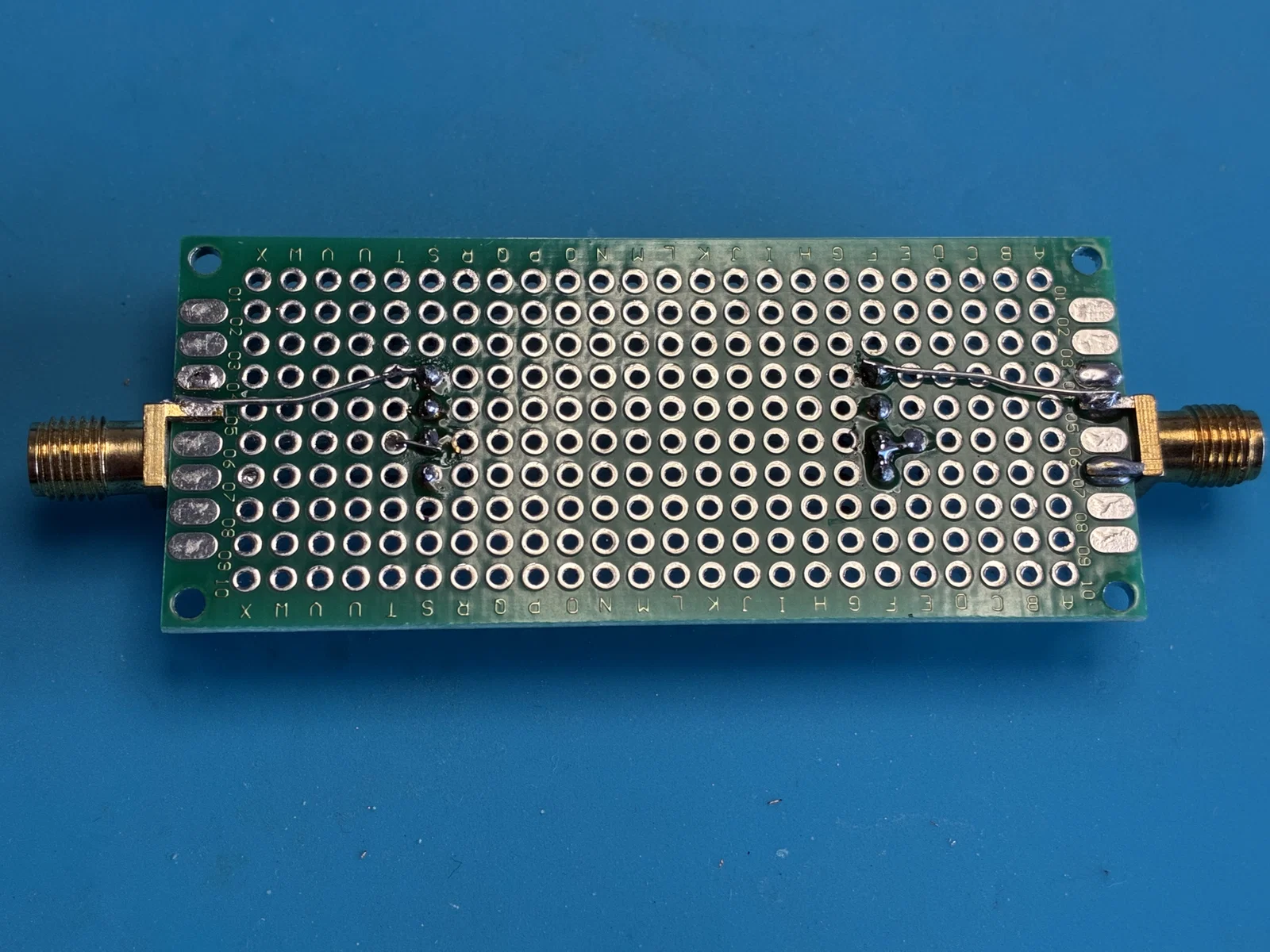

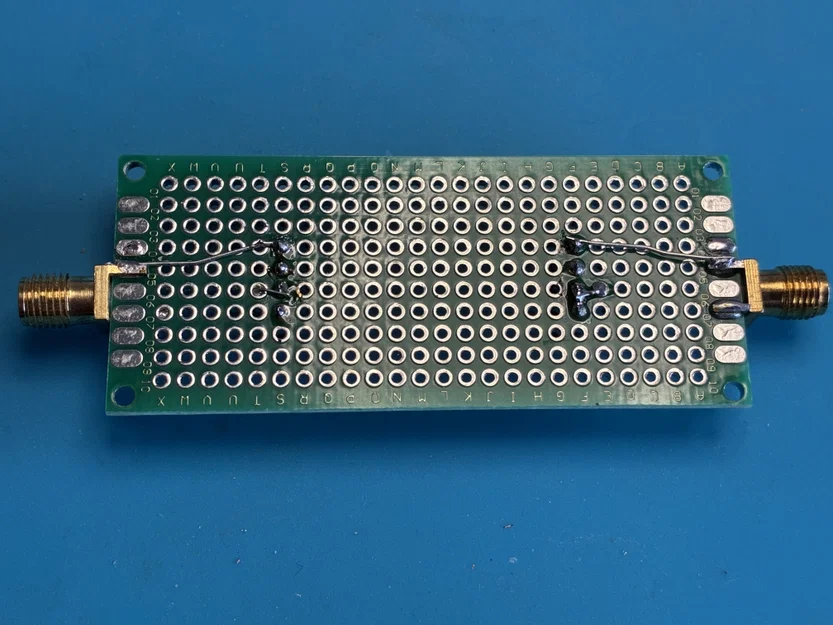

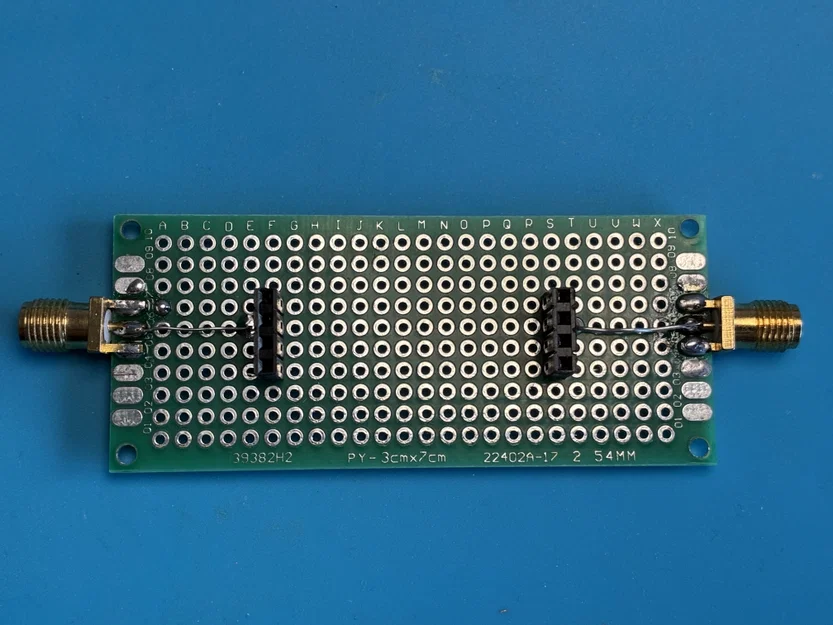

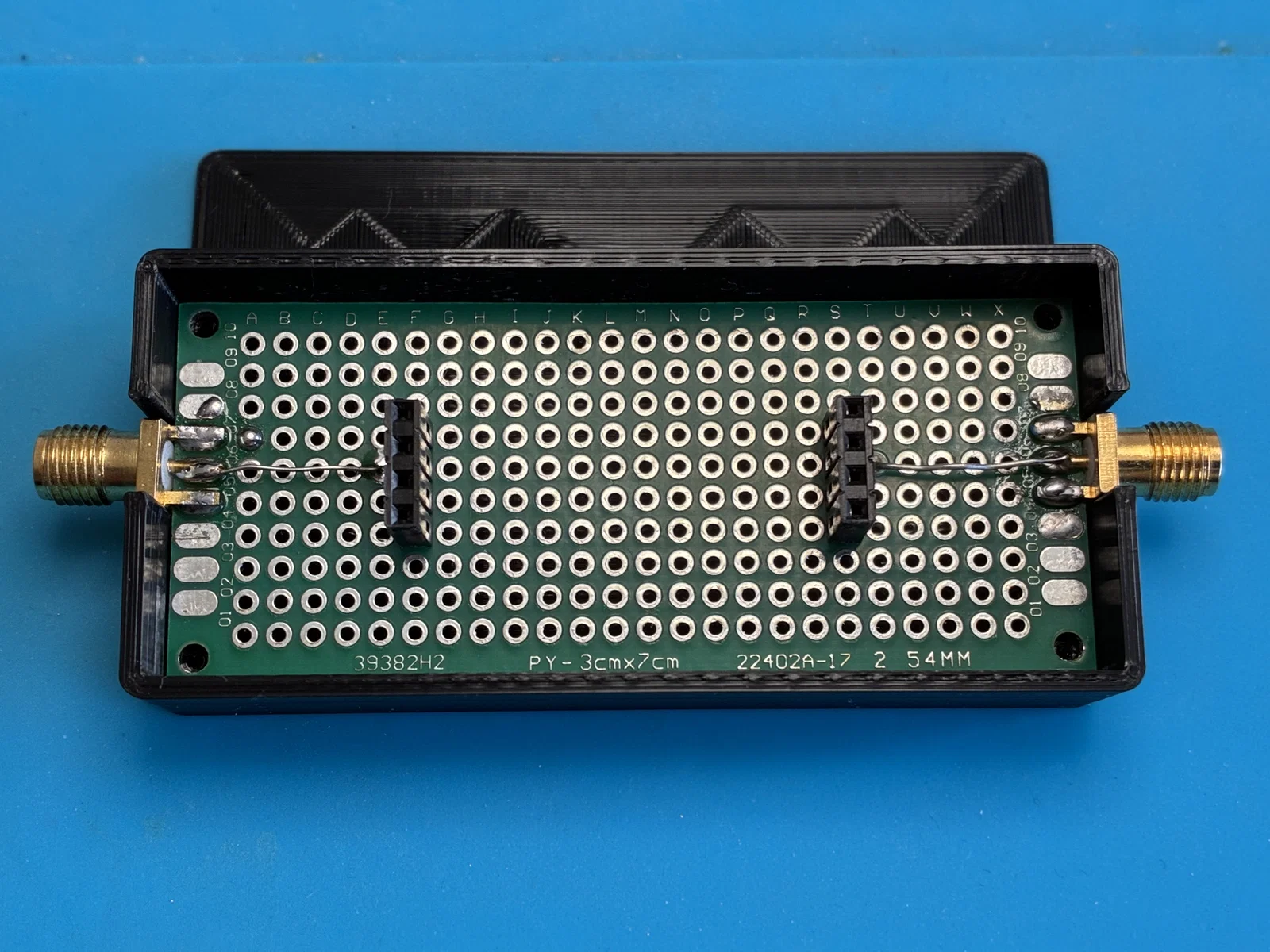

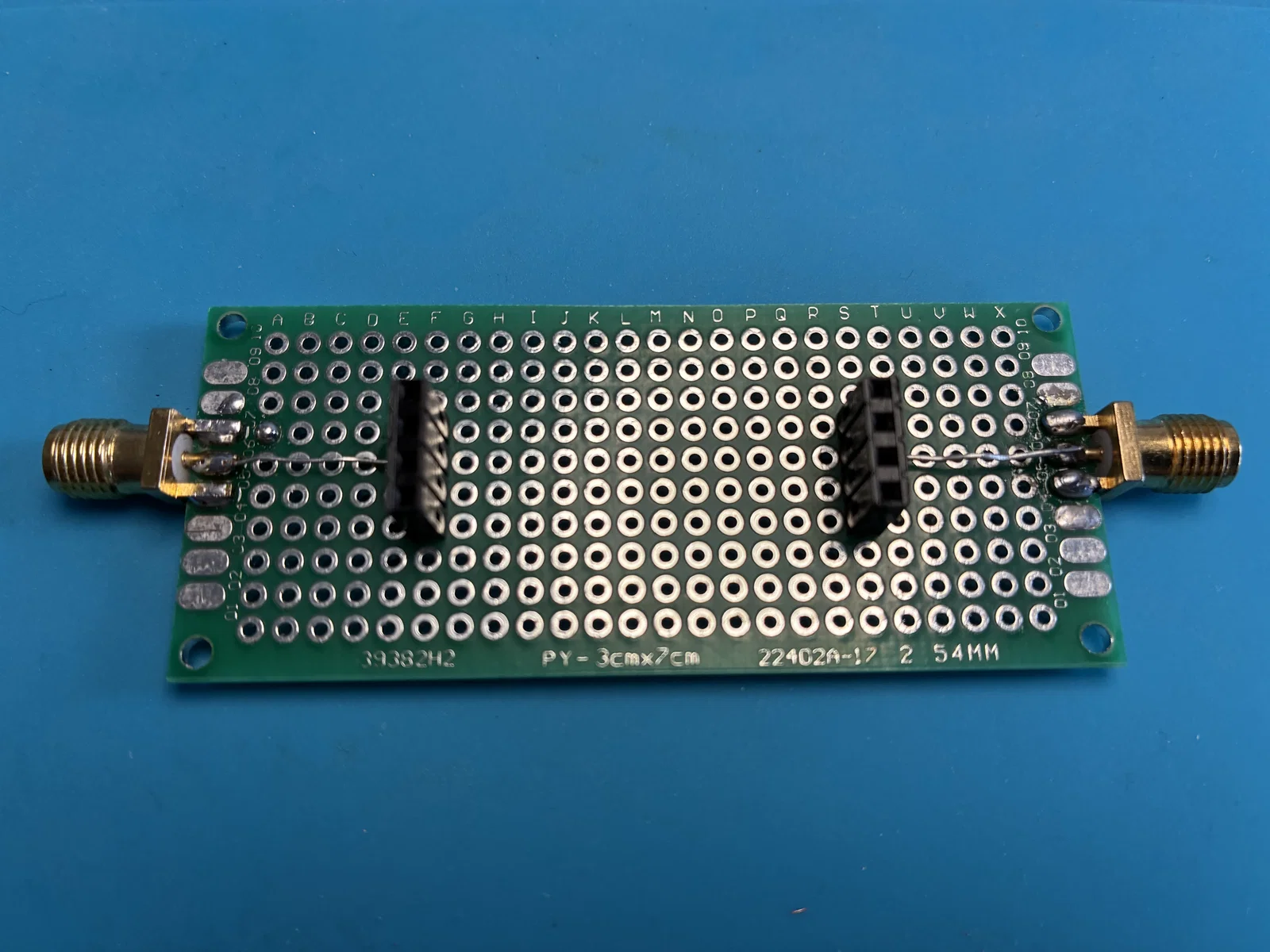

Các hình ảnh sẽ hướng dẫn anh em cách lắp ráp phần đế giữ PCB. Các socket 1x4 thường có độ rơ nhất định, giúp anh em dễ căn chỉnh khớp với các khe trên nắp vỏ hộp.

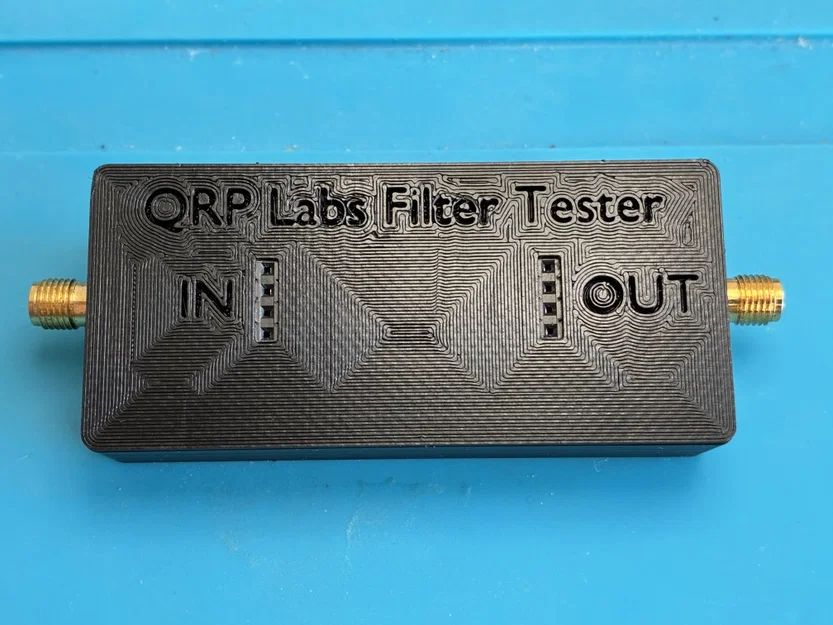

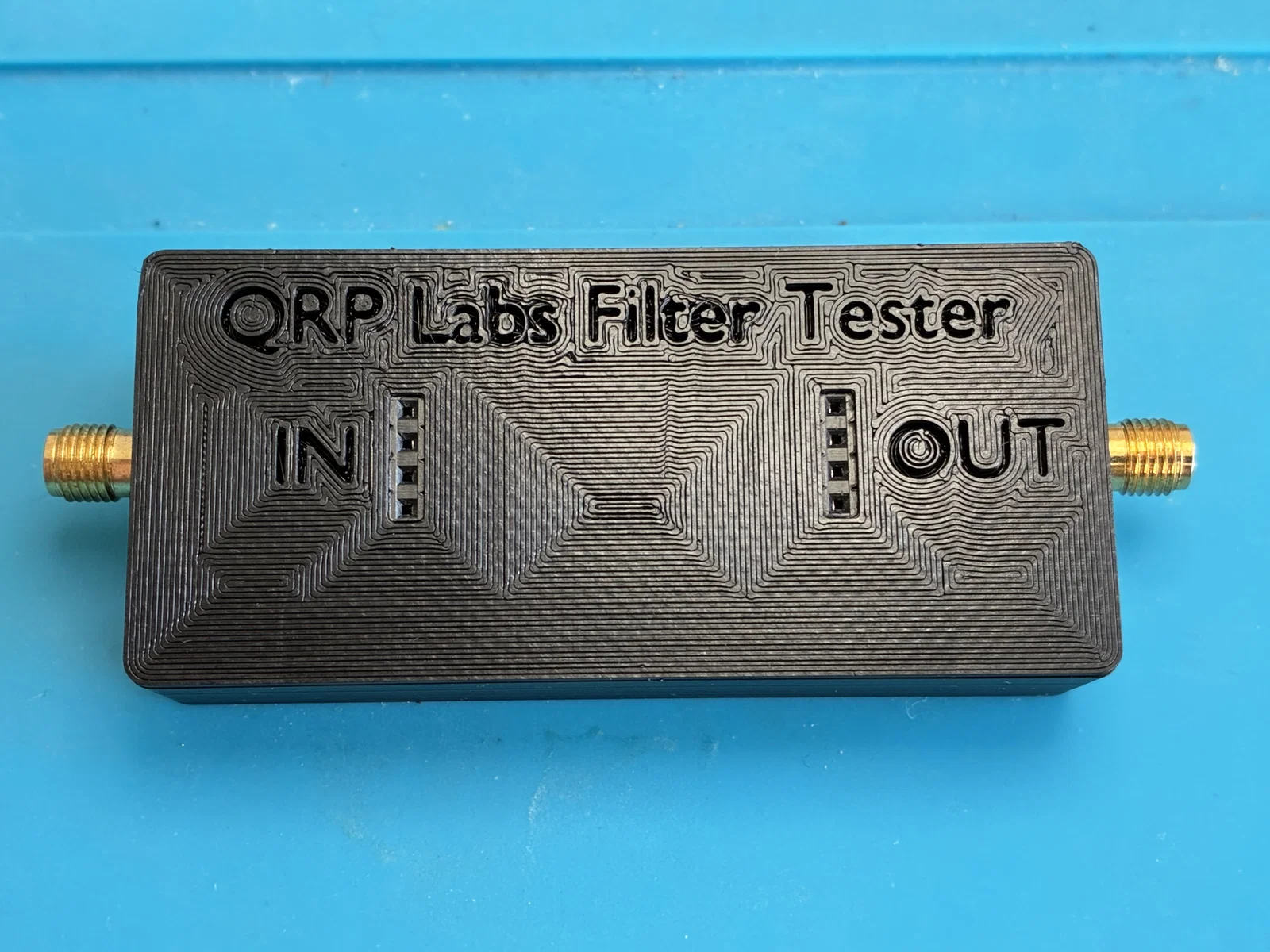

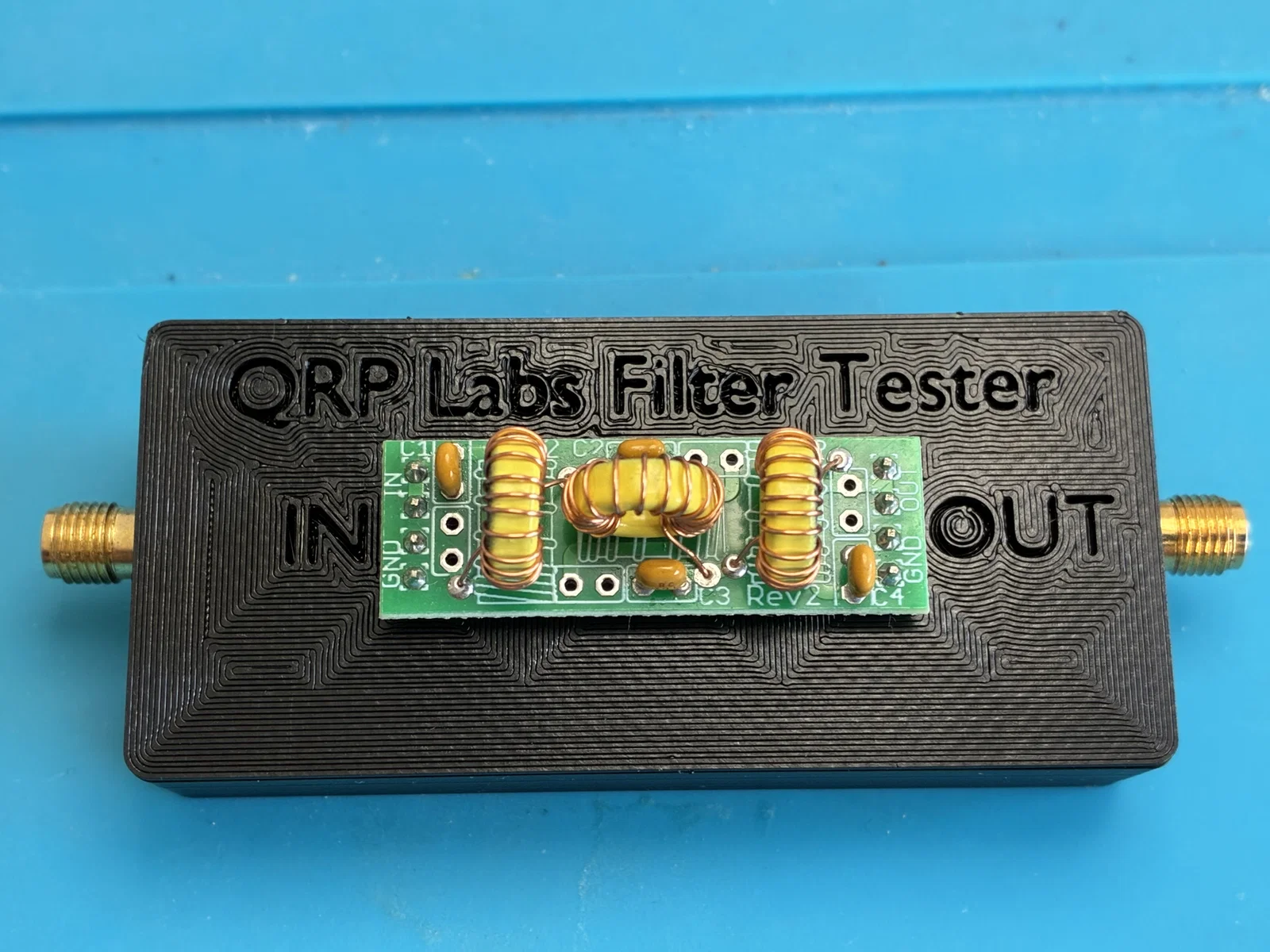

Tôi có cung cấp hai phiên bản nắp: một loại có khắc chữ như trong hình và một loại trơn không chữ.

Sản phẩm được in bằng nhựa PLA+ trên máy Ender 3 Neo, không cần support, in với độ đặc (infill) 10%, đầu phun 0.4mm, chiều cao lớp in 0.2mm, có sử dụng Brim. Bản vẽ được thiết kế trên FreeCAD và thêm chữ bằng Blender.
