Nắp Cửa Xoay Máng Thải (Poop Chute) Cho QiDi Q2

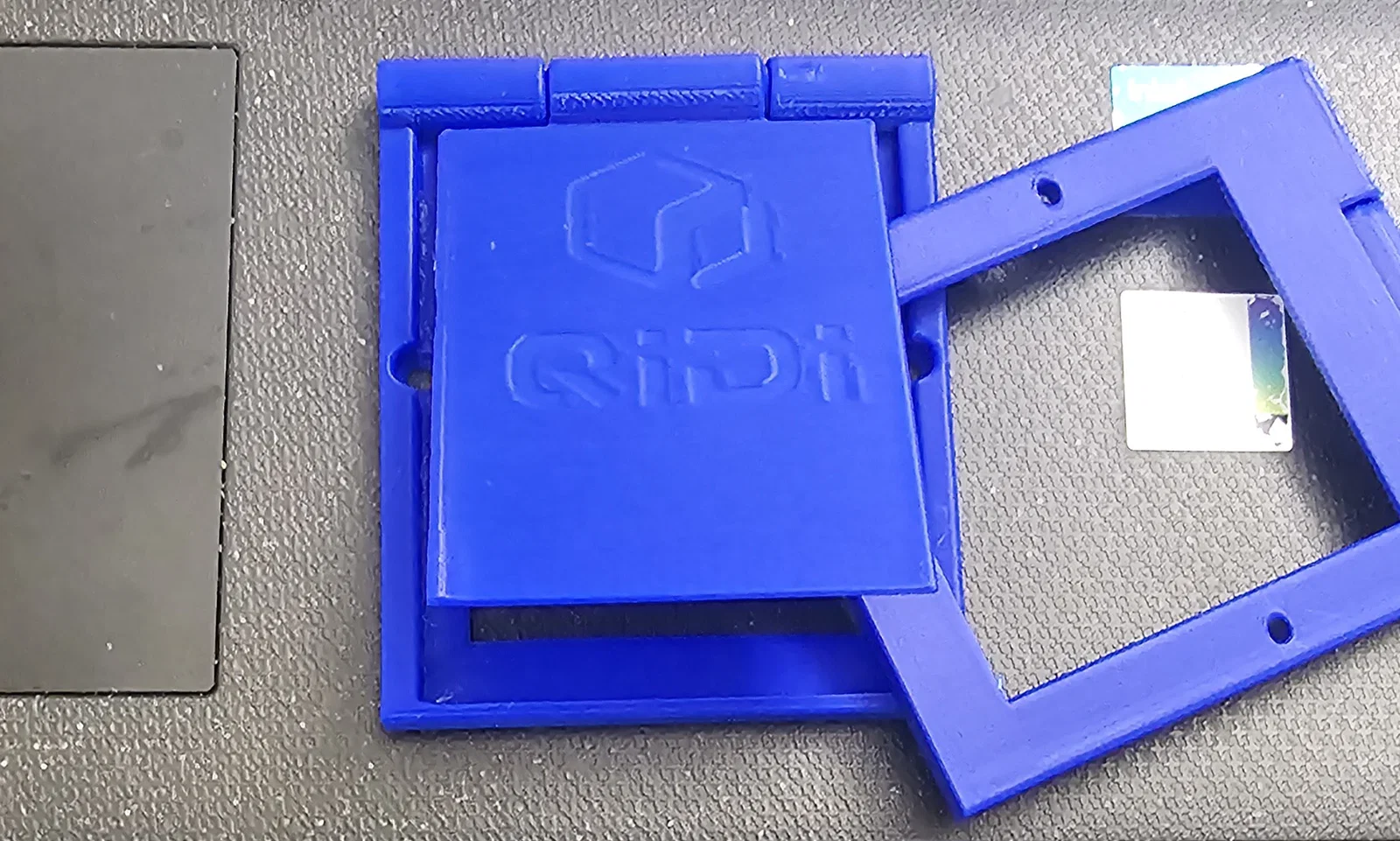

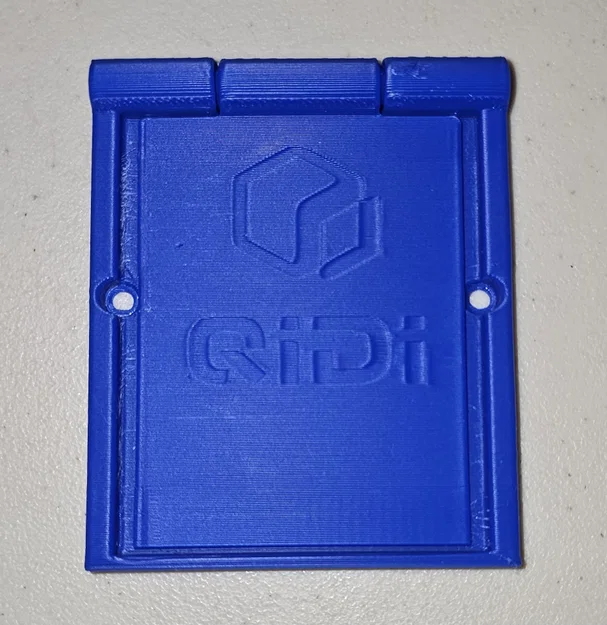

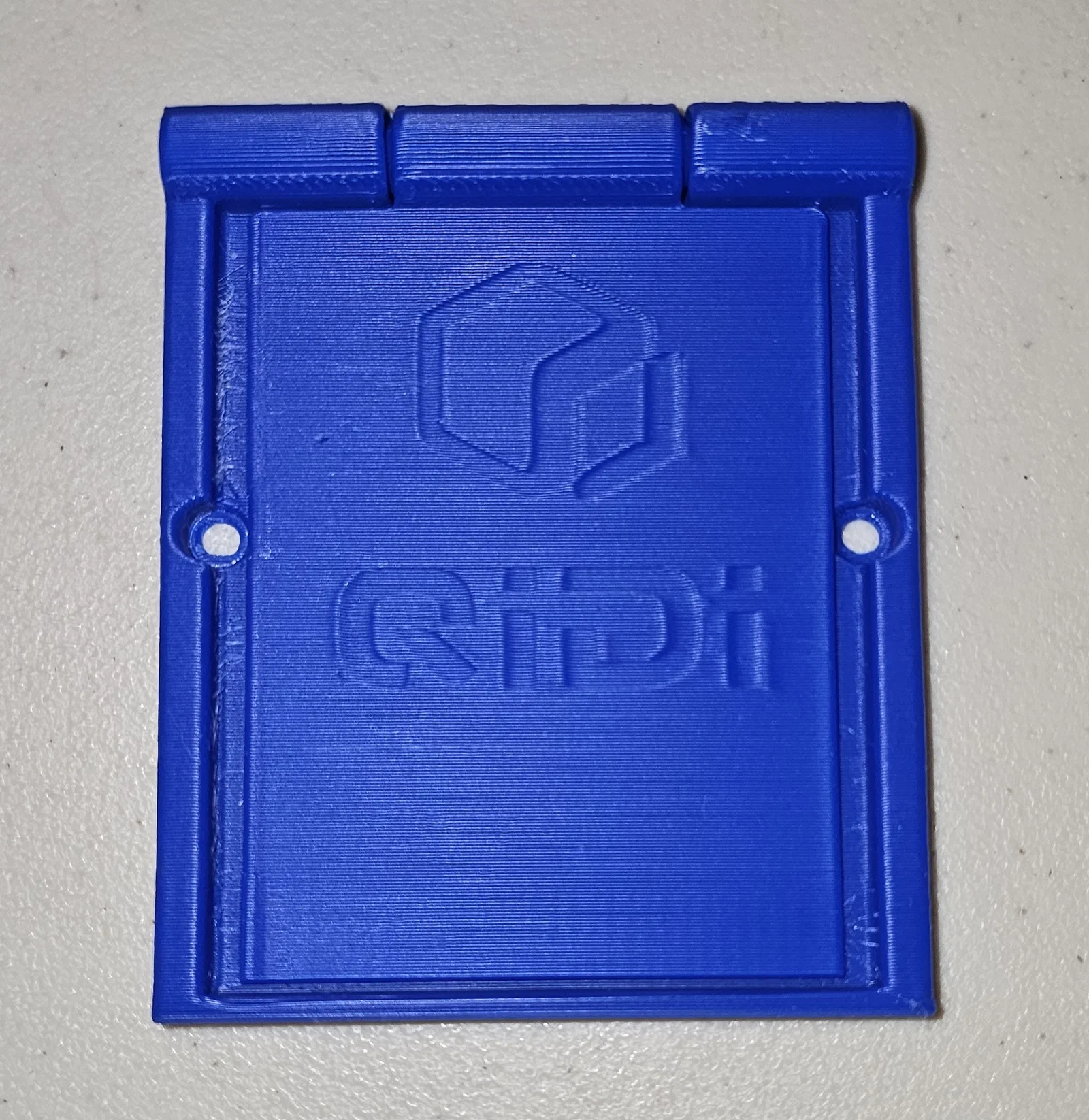

Mình tạo ra mẫu thiết kế này cho máy Q2 vì hệ thống lọc Minton chưa có tùy chọn phù hợp cho QiDi. Mẫu thiết kế gồm hai phần được in cùng lúc (print in place): một tấm nền để gắn vào máy Q2 và một cửa xoay cho phần nhựa thừa (poop) từ máng thải. Nắp/cửa xoay này gắn vào Q2 rất dễ dàng bằng 2 con ốc m3 * 10mm. Bạn chỉ cần tháo ốc có sẵn trên máy rồi bắt cửa xoay này vào là được.

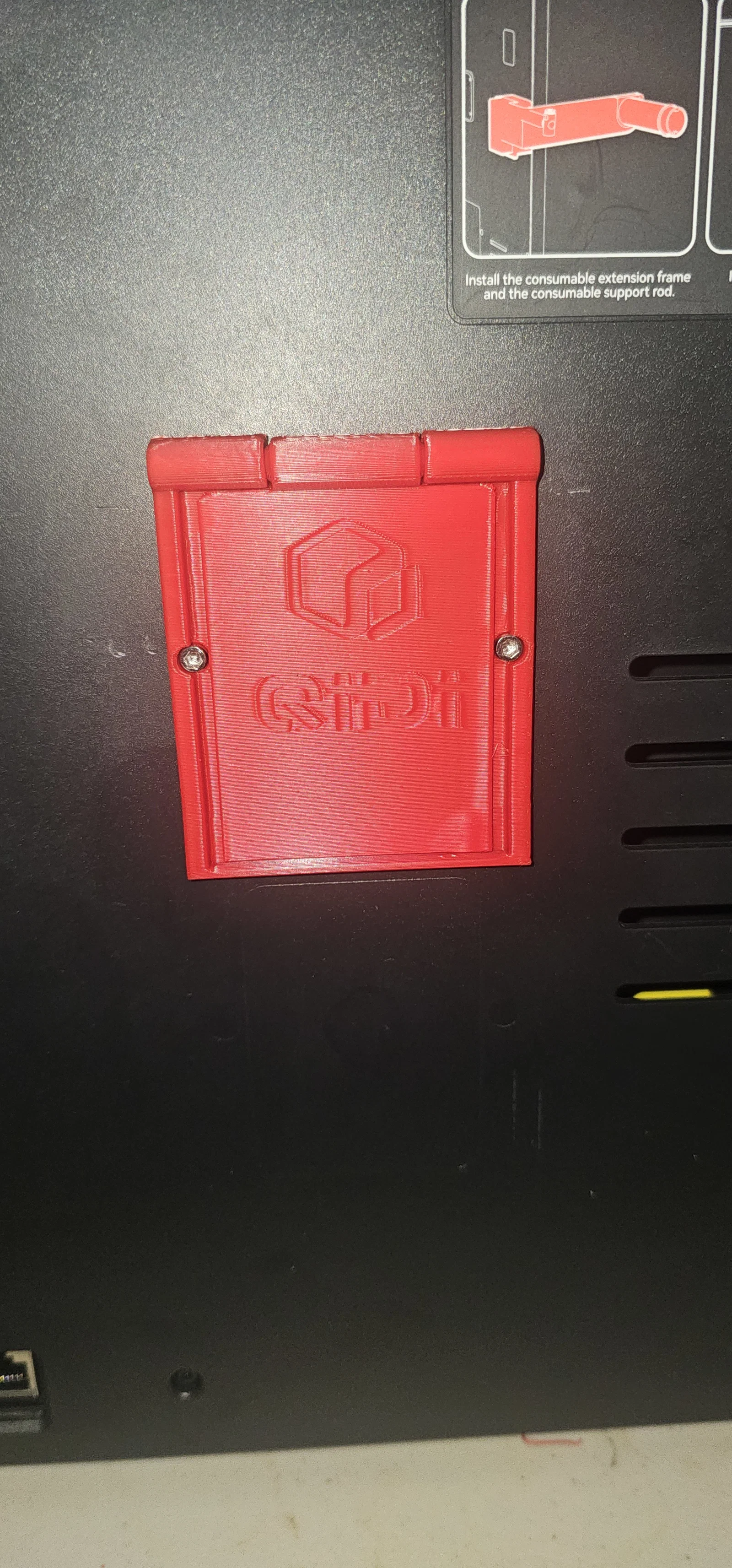

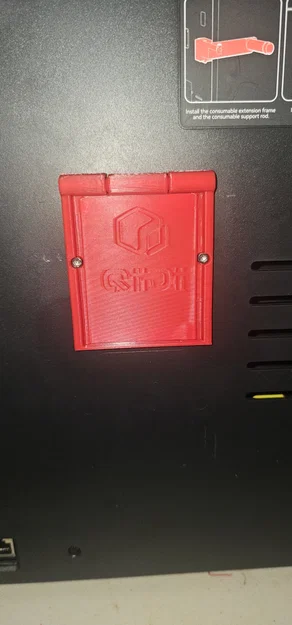

Mình in mẫu này bằng nhựa ABS (phần màu đỏ trong hình). Còn phần màu xanh là nhựa PLA. Mẫu này được in hoàn toàn theo dạng print in place. Như các bạn thấy trong ảnh, mình đặt mẫu in nghiêng vì đây là cách tốt nhất để giữ được vẻ ngoài và cơ chế chuyển động mà không cần dùng quá nhiều support. Vì đây là dạng in print in place nên bạn cần cẩn thận vị trí đặt support để tránh làm dính các bộ phận lại với nhau.

Hỗ trợ (Supports):

Ở những vị trí tiếp xúc với bàn in, mình đã chủ động tô support vào các phần nhô ra ở đáy của từng bộ phận để support không bị lem vào các khe hở, điều này sẽ khiến cửa bị dính và không chuyển động linh hoạt được. Ngoài ra, mình cũng có sử dụng brim xung quanh các chi tiết.

Hướng đặt mẫu trên bàn in:

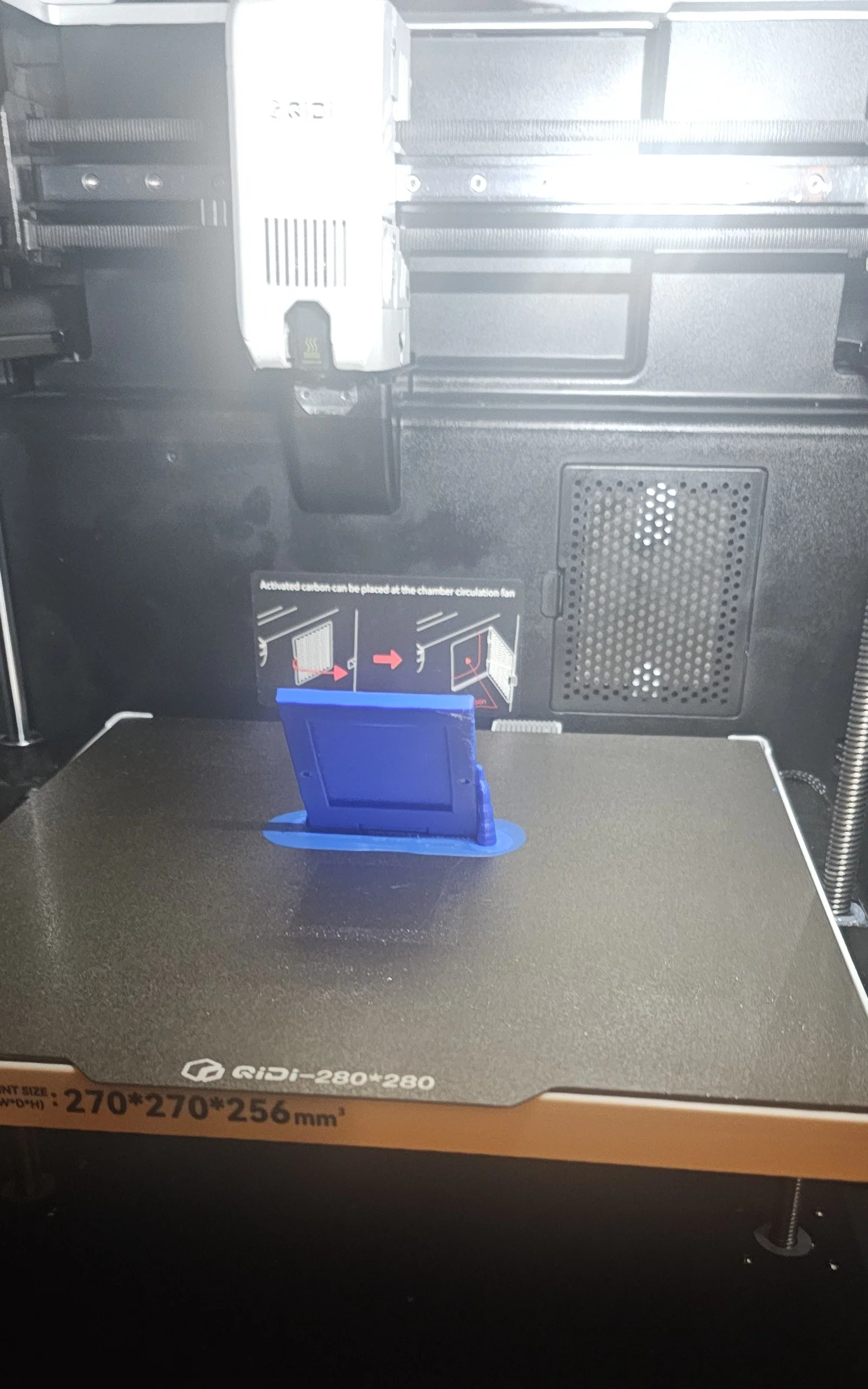

Mình đặt mẫu nằm nghiêng. Các phần nhô ra ở đáy đều được hỗ trợ bởi support và mẫu in cũng được cố định bằng Brim.

Sau khi in xong, tùy vào loại nhựa, có thể bạn cần cử động cửa qua lại vài lần để cửa xoay được trơn tru. Mình phải làm bước này với nhựa PLA nhưng với ABS thì không cần.

Hãy cẩn thận khi tháo support vì cánh cửa khá mỏng.
