Cánh quạt thay thế cho quạt SelecLine G40C 40 cm

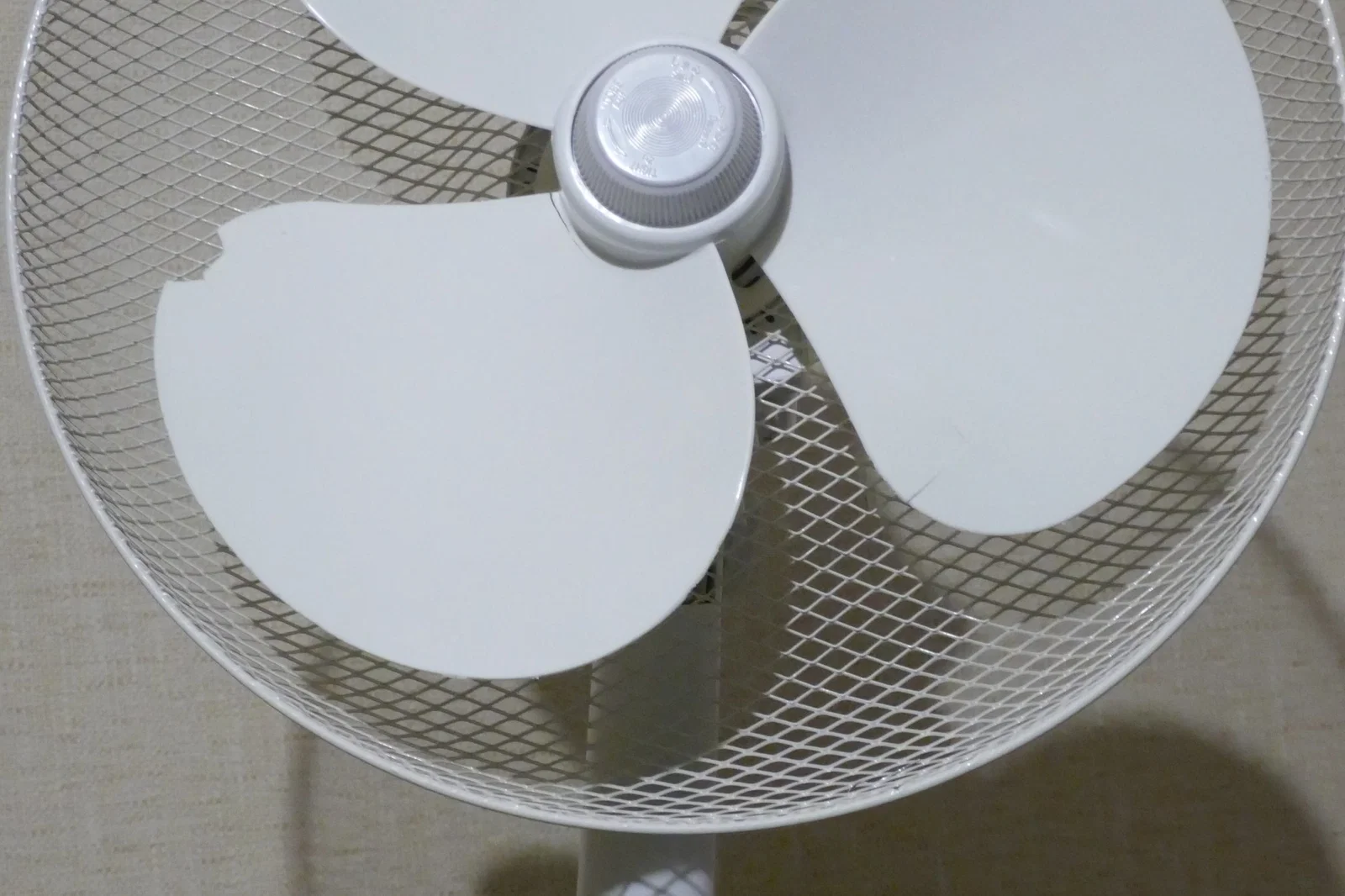

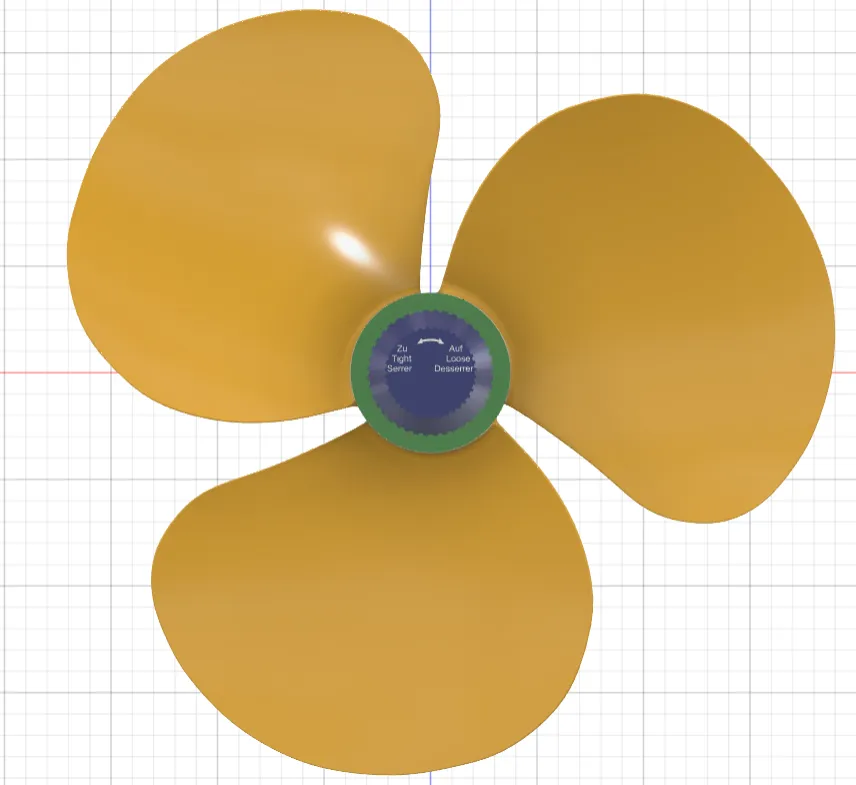

Pale thay thế dành cho mẫu quạt N°1 được mô tả dưới đây, bị sứt mẻ và nhựa bị phân hủy ngay khi được xử lý.

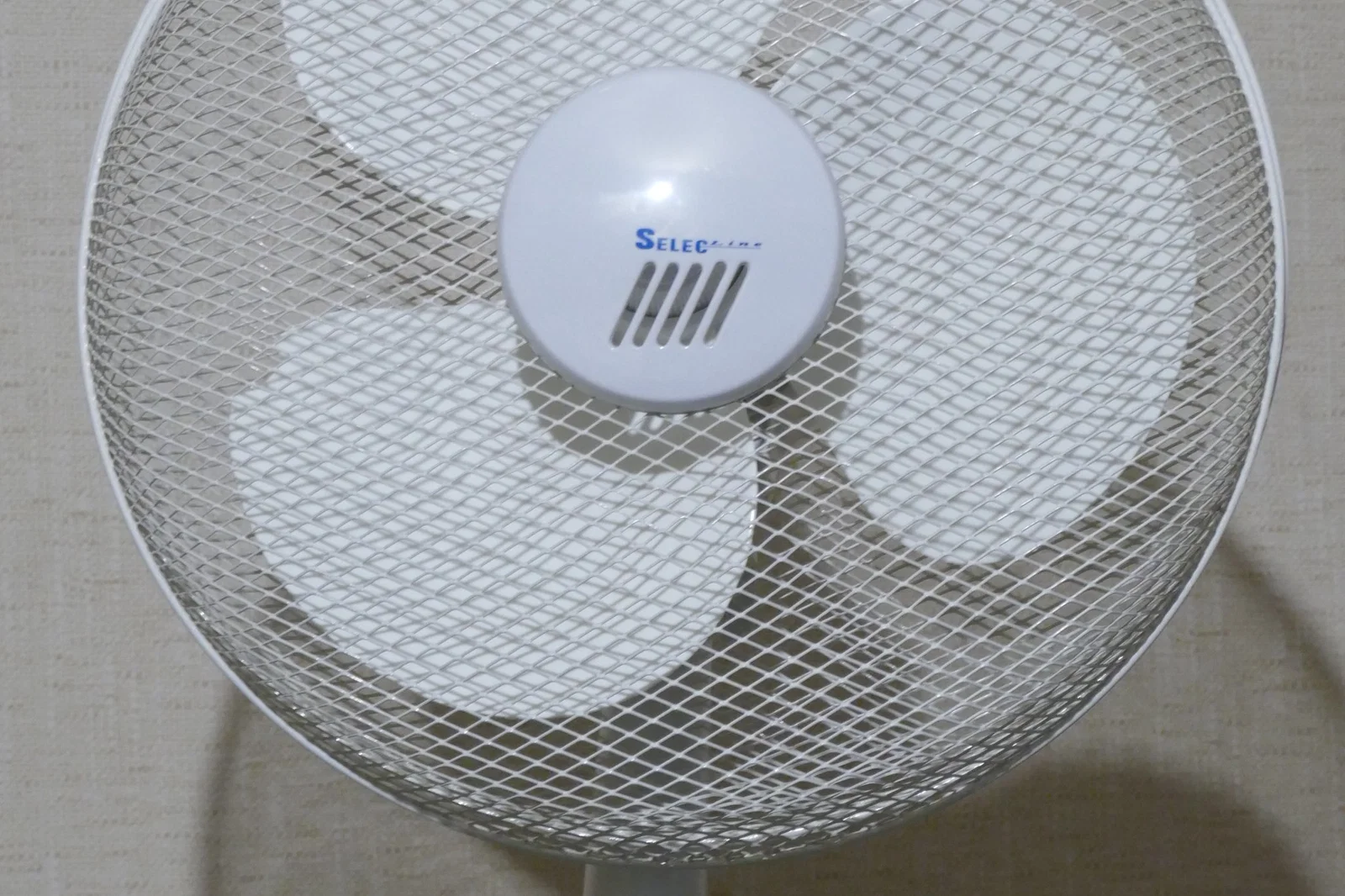

Mẫu 1 :

Thương hiệu SelecLine

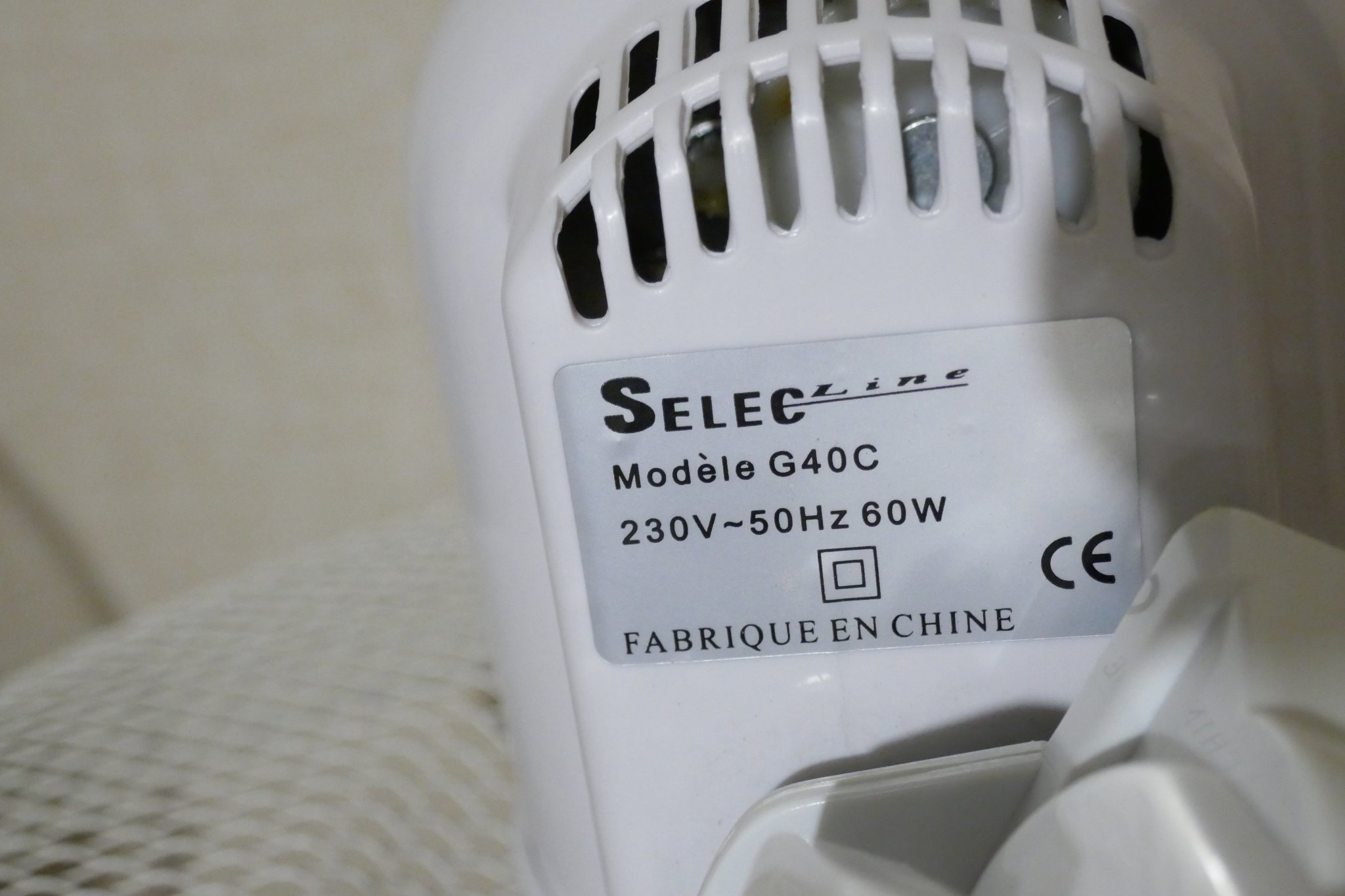

Mẫu G40c (cánh đường kính 40 cm và trục động cơ 8 mm với chốt và ren trái)

230v 50Hz 60 Watts

Mẫu 2 : Tùy chọn cánh cho mẫu khác mà tôi sở hữu

Thương hiệu : Castorama (40 cm/16 inch)

Mẫu : RD-40 B (cánh đường kính 370 và trục động cơ 8 mm với chốt và ren trái)

220-240V 50 Hz 50 Watts

In ấn :

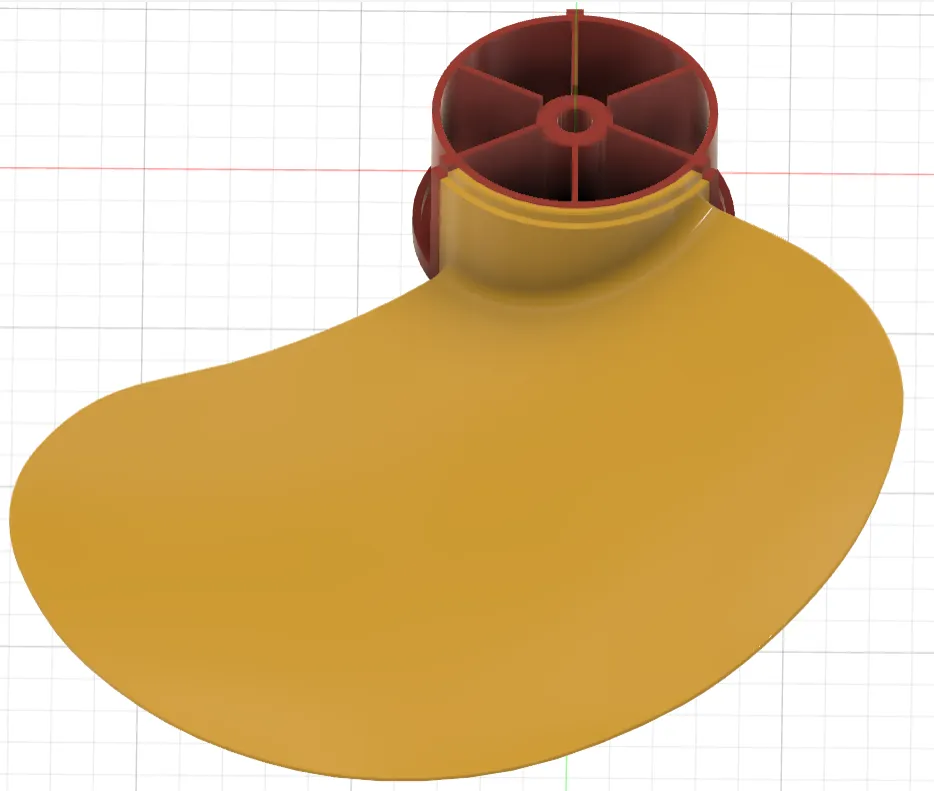

Các cánh quá lớn cho bàn in nhỏ của tôi (235 X235), vì vậy tôi đã quyết định in riêng phần trung tâm một bên và các cánh một bên.

Sự bố trí này cũng cần một đai ốc khóa mới cho trục động cơ 8 mm ren trái.

Filament : PLA

Thông số in : đầu phun 0.4 mm, chiều cao 0.20mm, tường 3, độ đầy 30%

Đối với phần trung tâm và đai ốc : Mở rộng ngang của lỗ 0.05

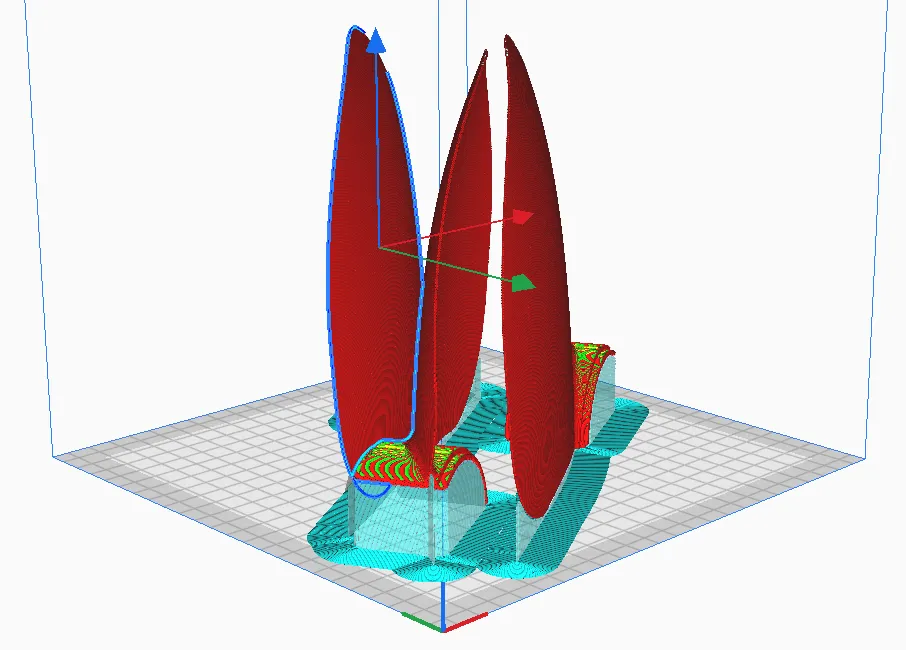

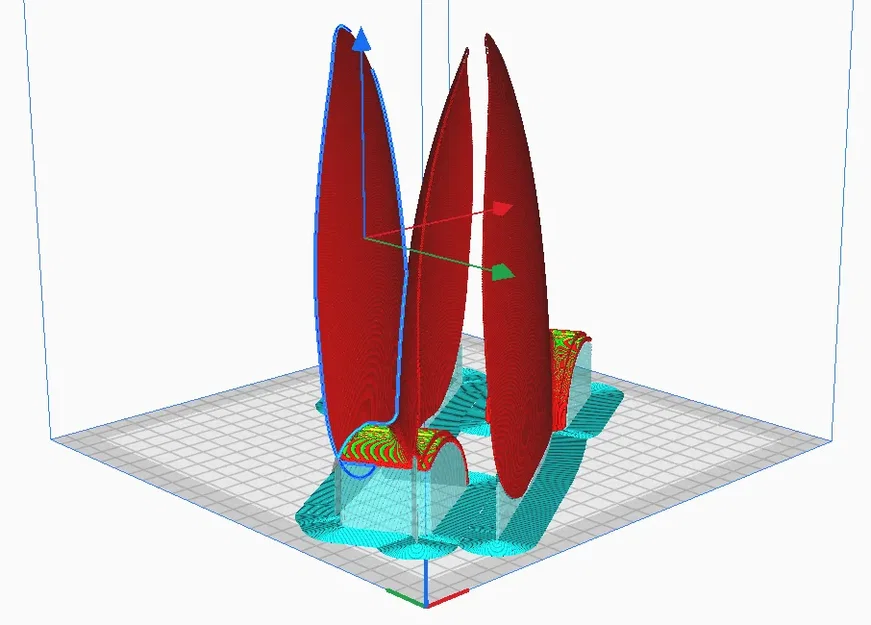

Đối với các cánh : in ở vị trí thẳng đứng (xem ảnh) và tốt nhất là in cùng nhau để đảm bảo sự cân bằng, với giá đỡ và viền để bám dính vào bàn in

Xử lý sau khi in :

Mài nhẹ mép tấn công của các cánh và mài nhẹ các khu vực lắp ráp để loại bỏ các lớp dày không thể tránh khỏi. Xử lý sau này lý tưởng nên có cùng quy mô trên cả ba cánh để không làm ảnh hưởng đến sự cân bằng.

Lắp ráp :

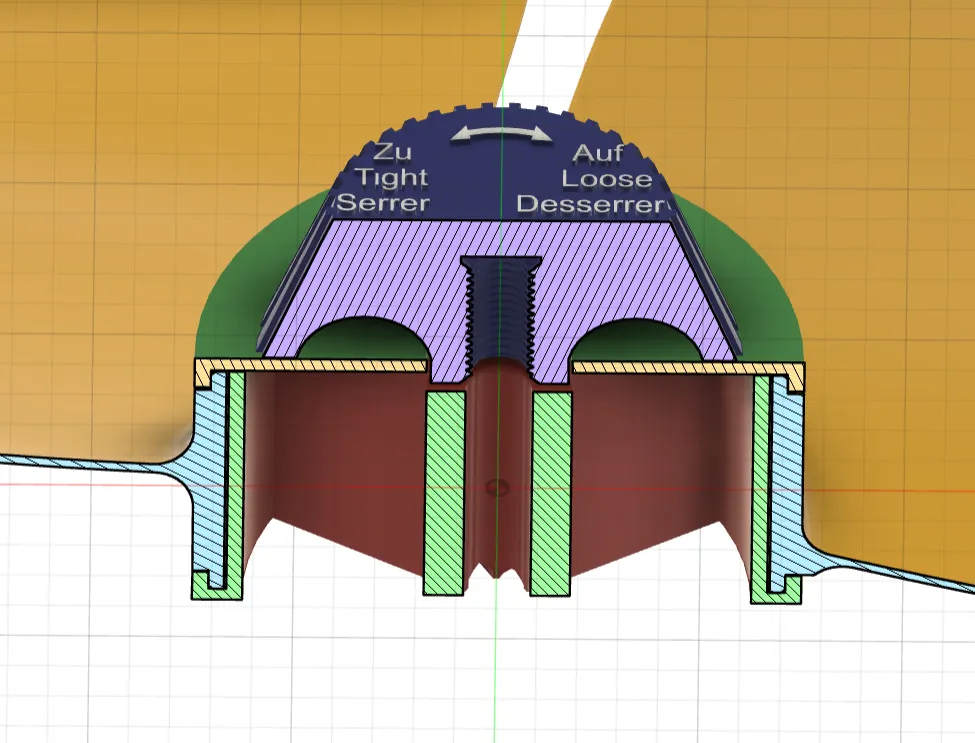

Các cánh chỉ cần trượt vào phần trung tâm và được giữ cố định bởi nắp đậy (xem bản vẽ cắt). Toàn bộ được gắn vào trục động cơ bằng đai ốc mà cần chú ý xoay sang trái để lắp ráp.

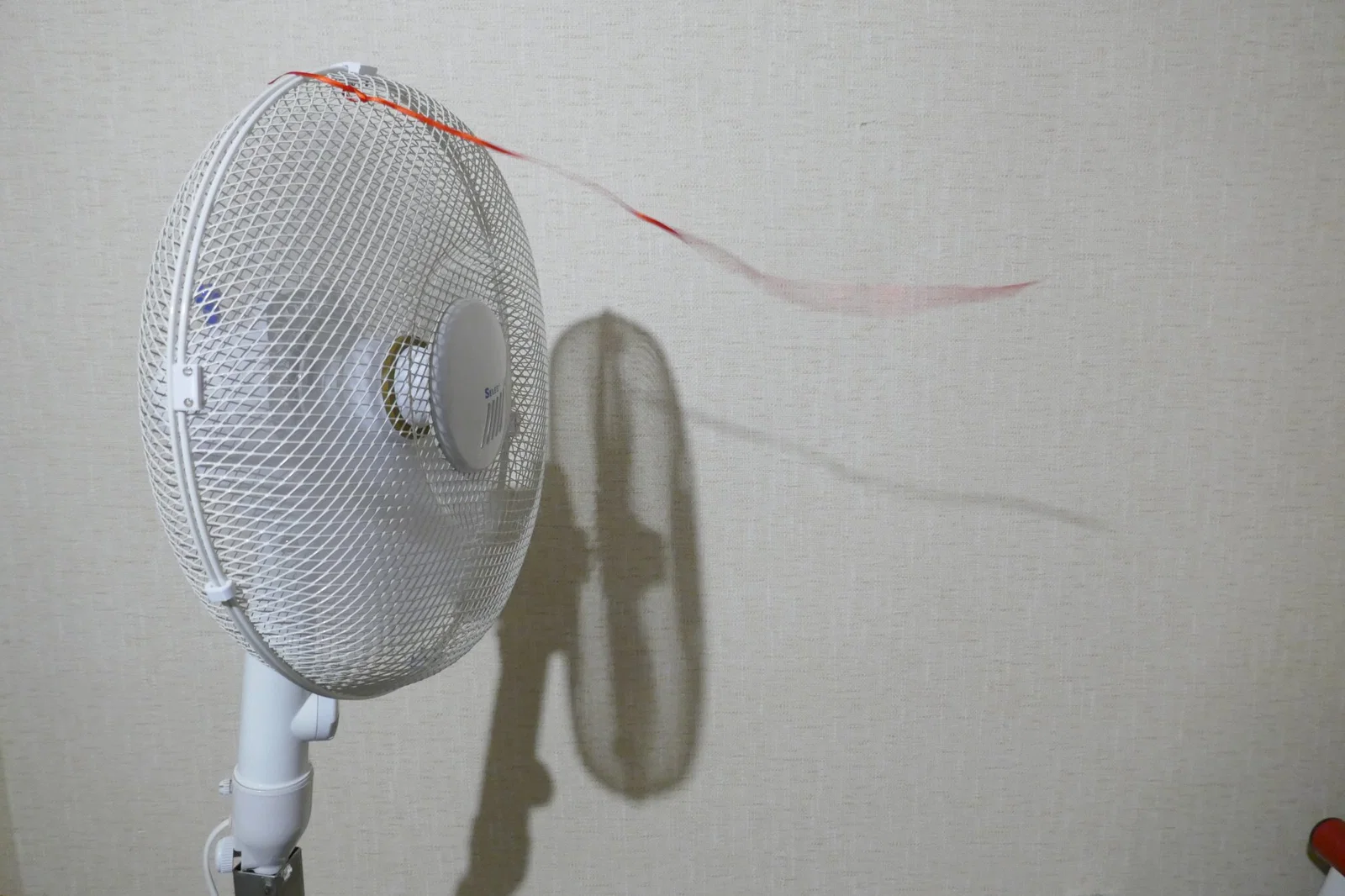

Kết quả cuối cùng :

In riêng lẻ, các cánh của tôi không bao giờ được cân bằng đúng cách.

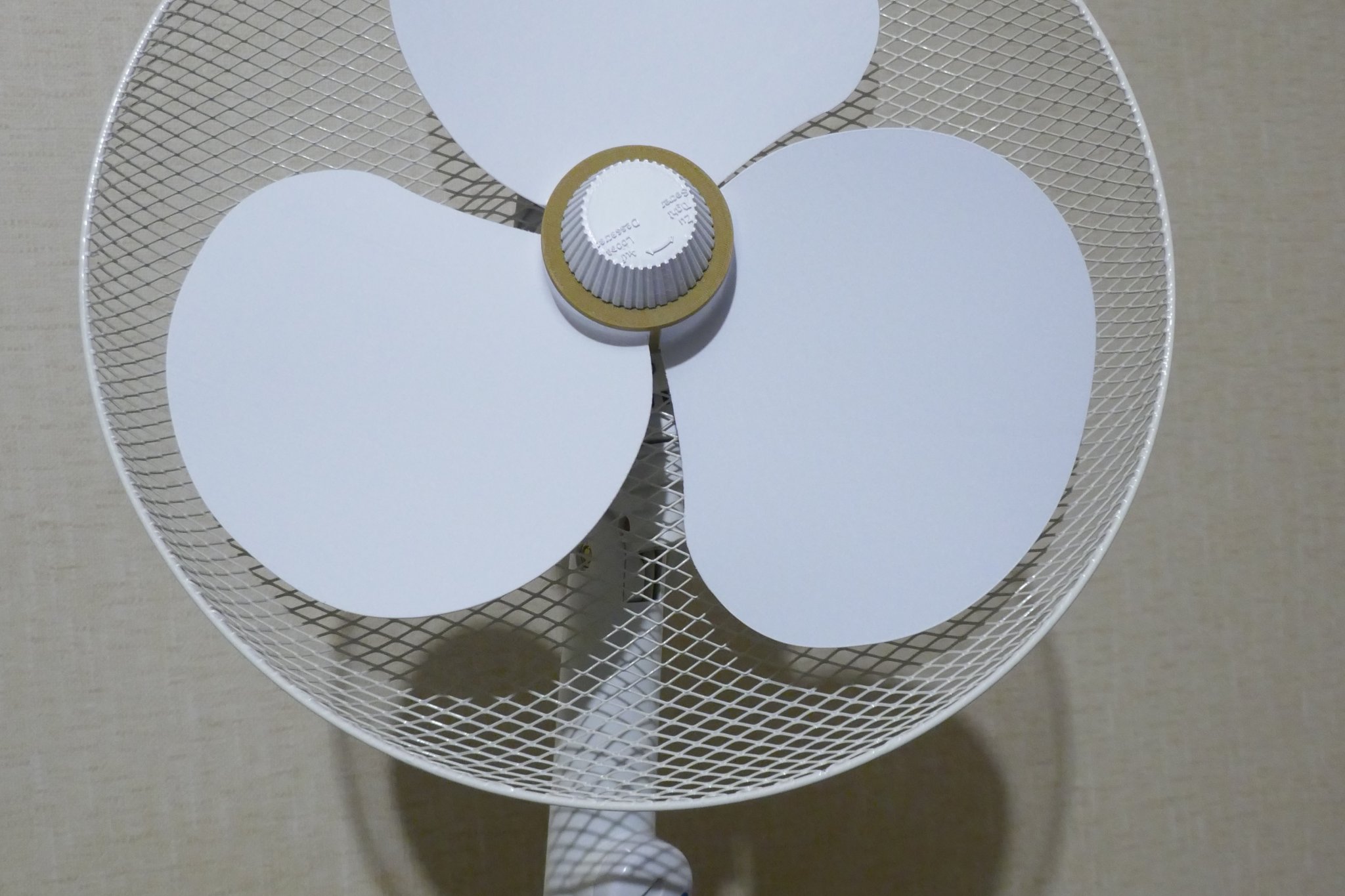

Một khi được in cùng nhau và có một quá trình xử lý hậu kỳ giống nhau nhất có thể, chúng hoạt động hoàn hảo như bạn có thể thấy trong các video có trong tệp « Test Vitesse »
