Đây không phải lĩnh vực chuyên môn của mình, nhưng mình cũng có chút kiến thức kỹ thuật. Mình muốn tạo ra một chiếc ê-tô chắc chắn nhất có thể khi in 3D, nhưng không vì thế mà bỏ qua yếu tố thiết kế. Điều mình quan tâm không chỉ là tính công năng mà còn là những lựa chọn đúng đắn về độ bền: số lượng tường (walls), loại tường và mật độ infill khi in.

Vì vậy, mình đã nhờ Claude AI tư vấn các tiêu chí này và phân tích các cài đặt cho file .3mf. Nếu mọi người áp dụng đúng, mình tin đây sẽ là phiên bản bền bỉ nhất của mẫu này.

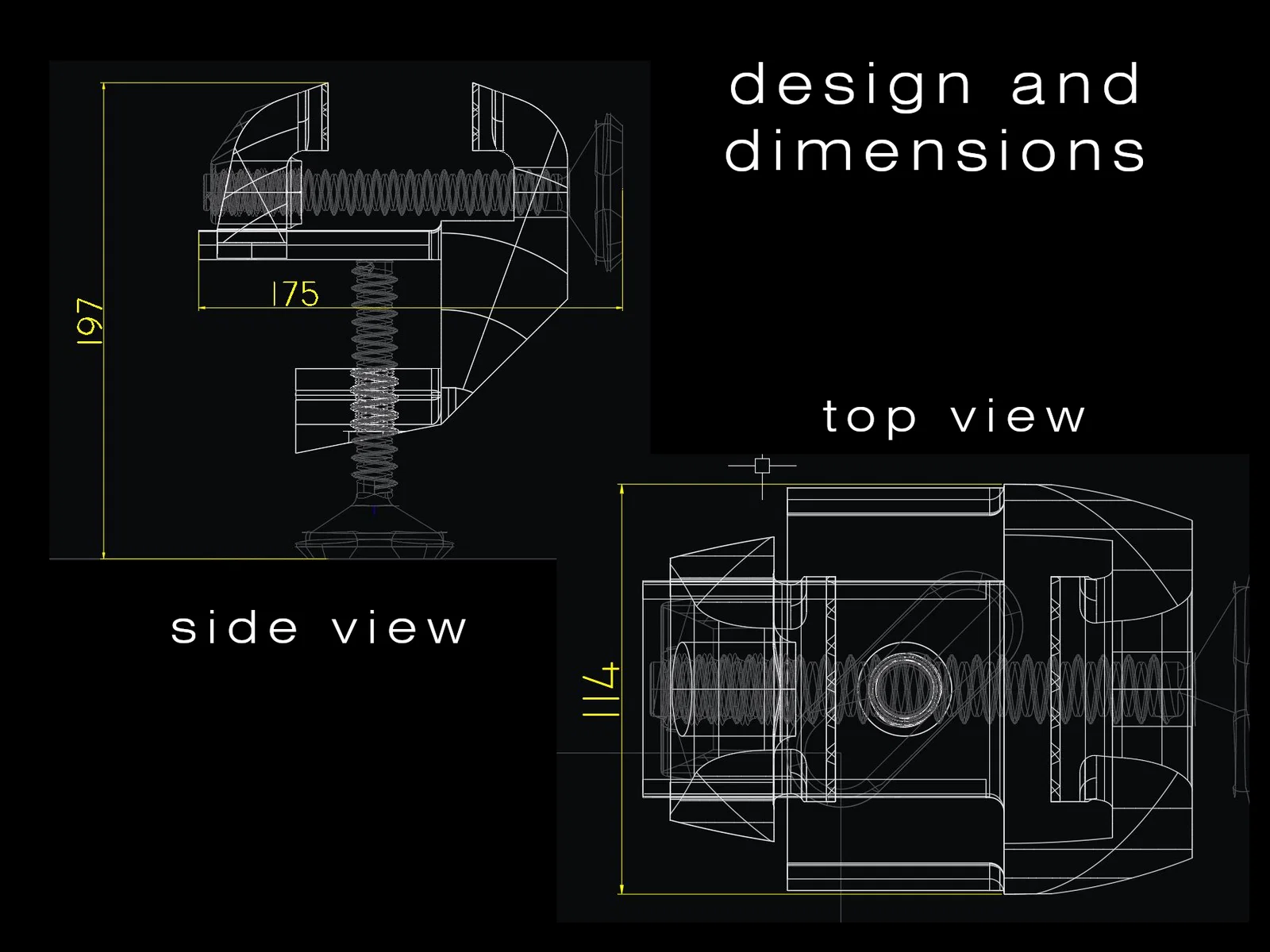

Kích thước ê-tô: 175 x 114 x 197 mm (chiều cao) cho file STL.

Về việc chọn đầu in (nozzle): nên dùng nozzle 0.6 mm và chiều cao lớp in 0.25 mm để tái tạo chính xác bề mặt tạo nên nét đặc trưng cho sản phẩm. Để tối ưu hóa, hãy làm theo các phân tích mình đã cung cấp từ Claude AI: chọn số lượng tường, loại infill và mật độ.

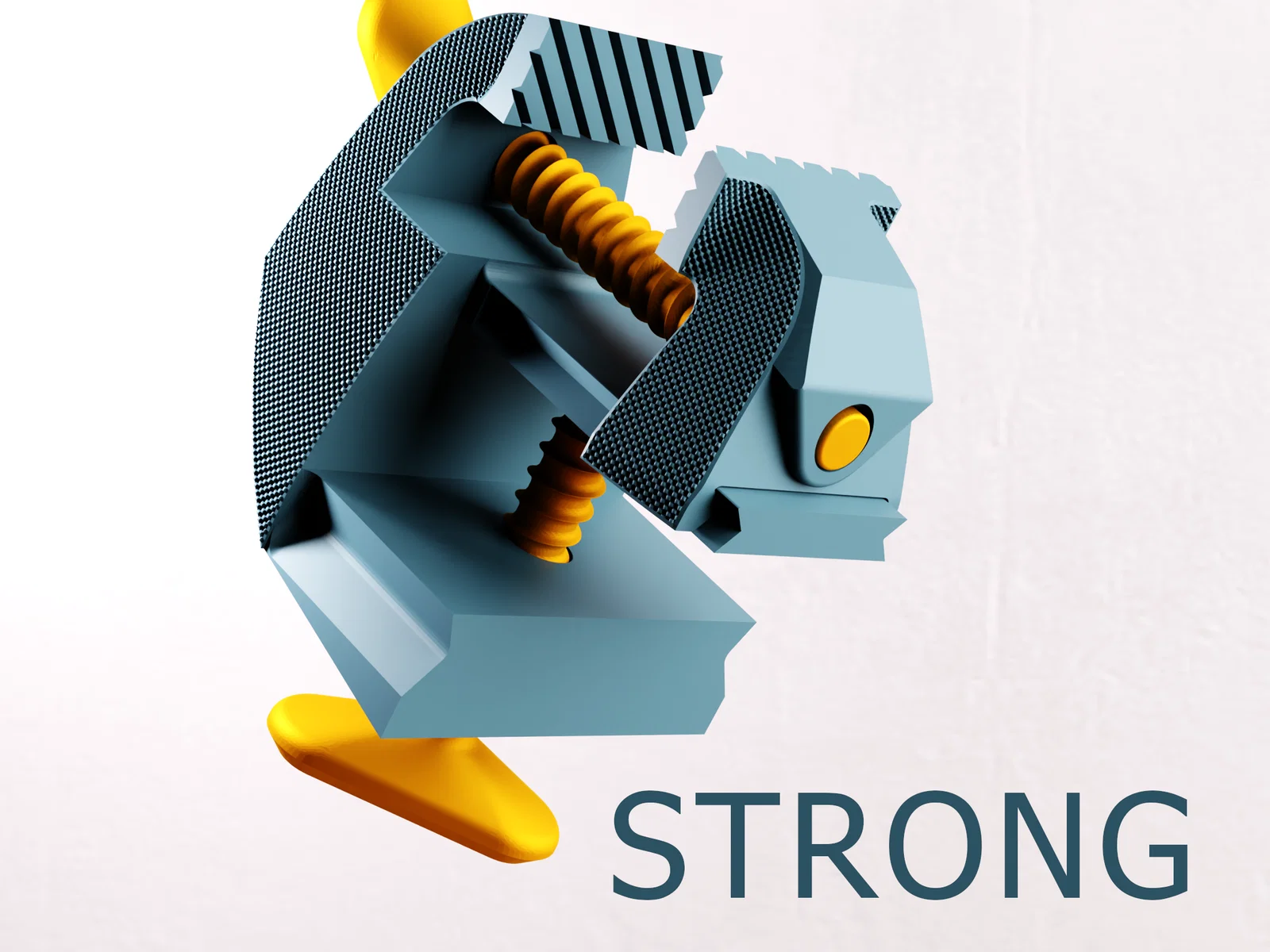

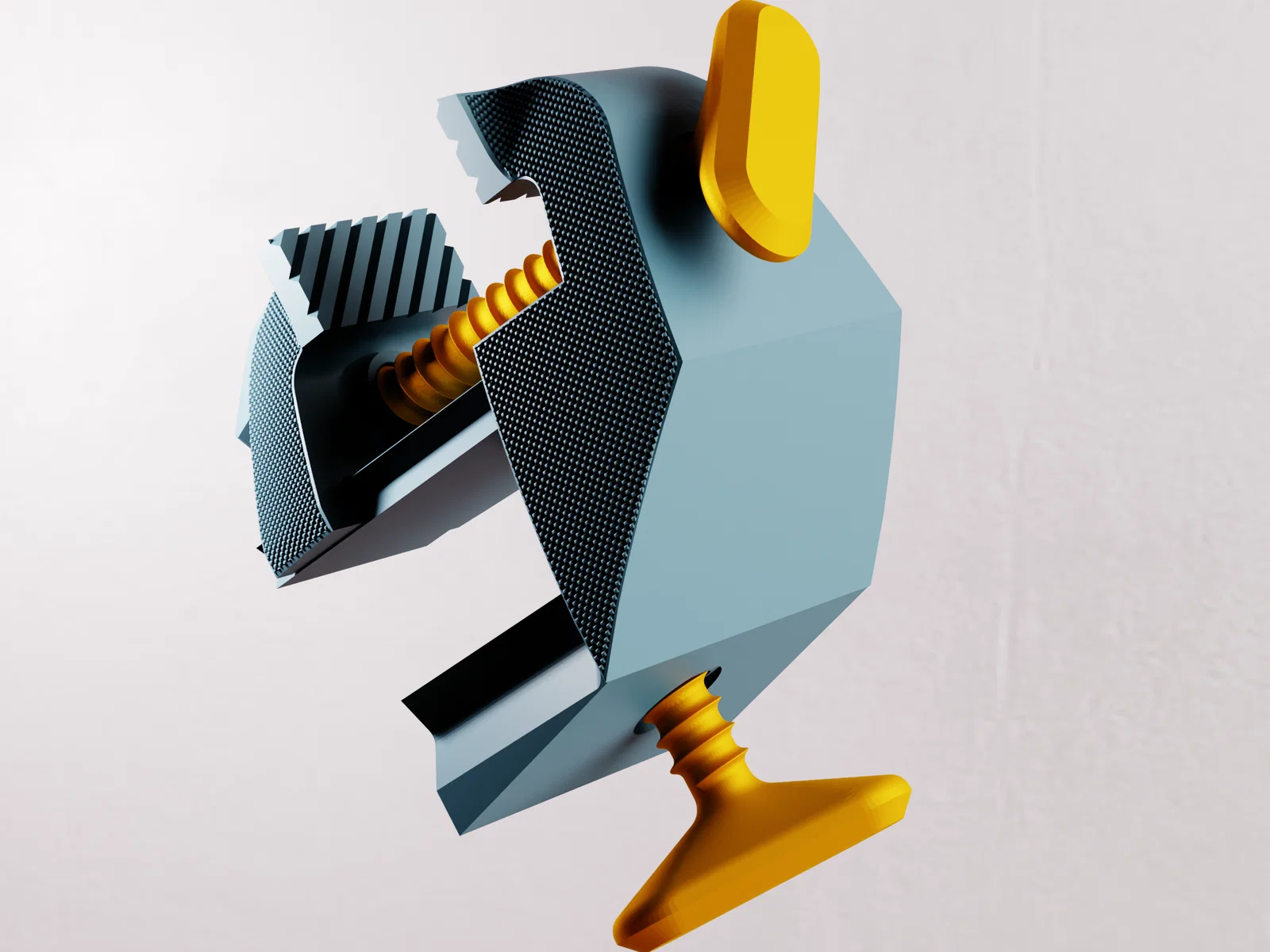

"Hình ảnh xem trước là ảnh render từ máy tính, nhưng việc in đã được mô phỏng trên slicer để đảm bảo kết quả tốt. Kinh nghiệm của mình cho phép mình khẳng định rằng nếu tuân theo các khuyến nghị cài đặt, kết quả in sẽ rất thuyết phục. Bạn có thể xem hình ảnh mô phỏng lớp in trong phần ảnh đính kèm. Nếu có bất kỳ câu hỏi nào, mình luôn sẵn sàng trả lời qua hệ thống nhắn tin trên Printables."

Chúc các bạn in ấn thành công!

PHÂN TÍCH VÀ LỰA CHỌN INFILL TỪ CLAUDE AI:

Ê-tô bàn mini đầy đủ chức năng — nơi thiết kế gặp gỡ kỹ thuật

Khuyến nghị PETG · Dùng được PLA · 4 chi tiết · Không cần support · Thiết kế nguyên bản

Dự án này bắt đầu rất đơn giản: khi thấy một chiếc ê-tô in 3D trên Printables, mình nảy ra ý tưởng. Mình biết nguyên lý hoạt động của ê-tô, vậy tại sao không tự thiết kế từ đầu với sự tập trung vào cả tính toàn vẹn cấu trúc và nhận diện hình ảnh? Kết quả là một mẫu thiết kế hoàn toàn nguyên bản, nơi mỗi đường cong và góc cạnh đều phục vụ cả mục đích thẩm mỹ lẫn cơ học.

Cách thức hoạt động

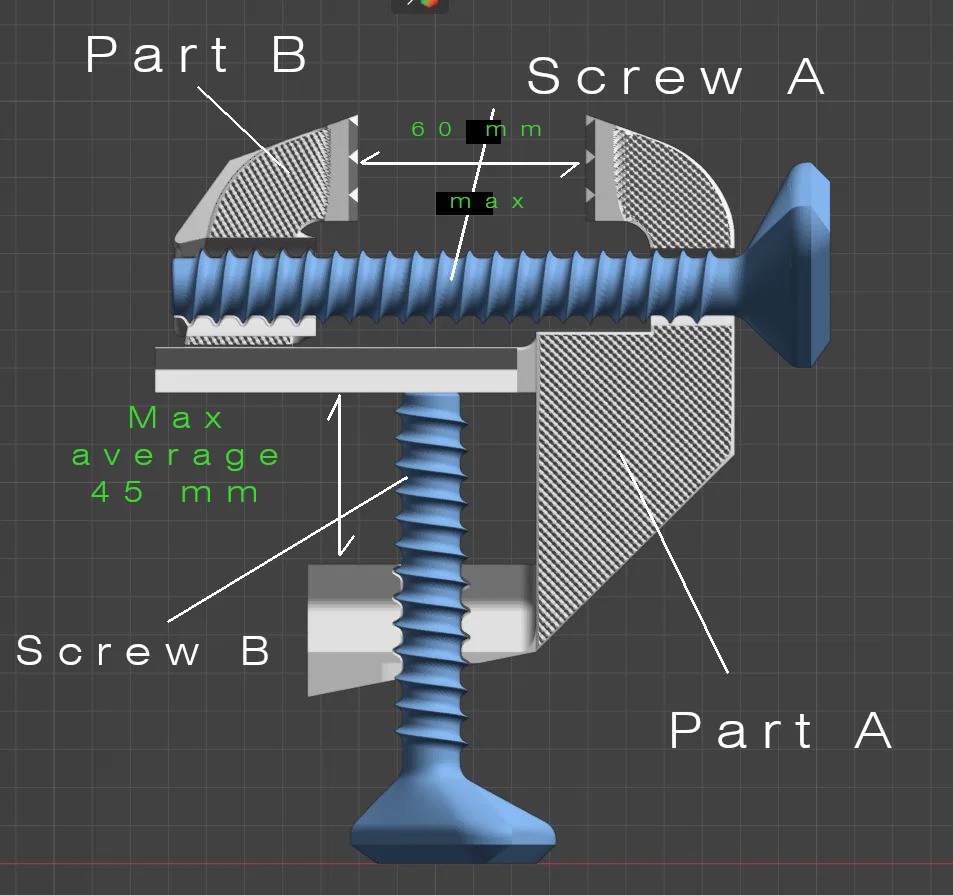

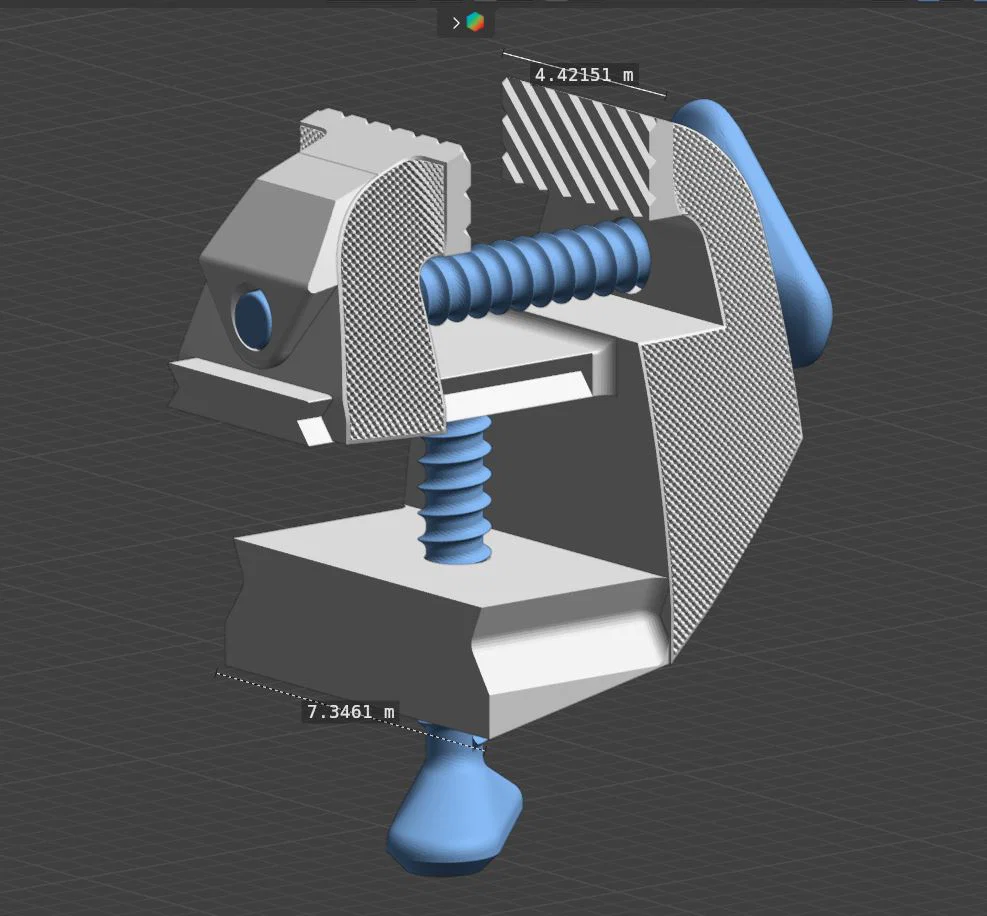

Ê-tô sử dụng hệ thống hai trục vít. Vít A (nằm ngang) điều khiển hàm kẹp di động (thân B) chạy dọc theo rãnh dẫn hướng của thân A. Vít B (thẳng đứng) dùng để cố định toàn bộ thiết bị xuống bàn hoặc bệ làm việc. Cả hai vít đều được in kèm tay nắm để siết bằng tay dễ dàng.

Ngay cả khi in bằng PLA, ê-tô này vẫn đủ chắc chắn để giữ các chi tiết nhỏ cho công việc nhẹ nhàng: lắp ráp mô hình, điện tử, thủ công. Với PETG, nó sẽ chịu nhiệt và giữ lực kẹp tốt hơn.

Các chi tiết & cài đặt in

In tất cả các chi tiết với chiều cao lớp 0.30mm, nozzle 0.6mm, profile "Strength" trong Bambu Studio. Các thông số dưới đây là khuyến nghị cho từng phần dựa trên vai trò cơ học của chúng.

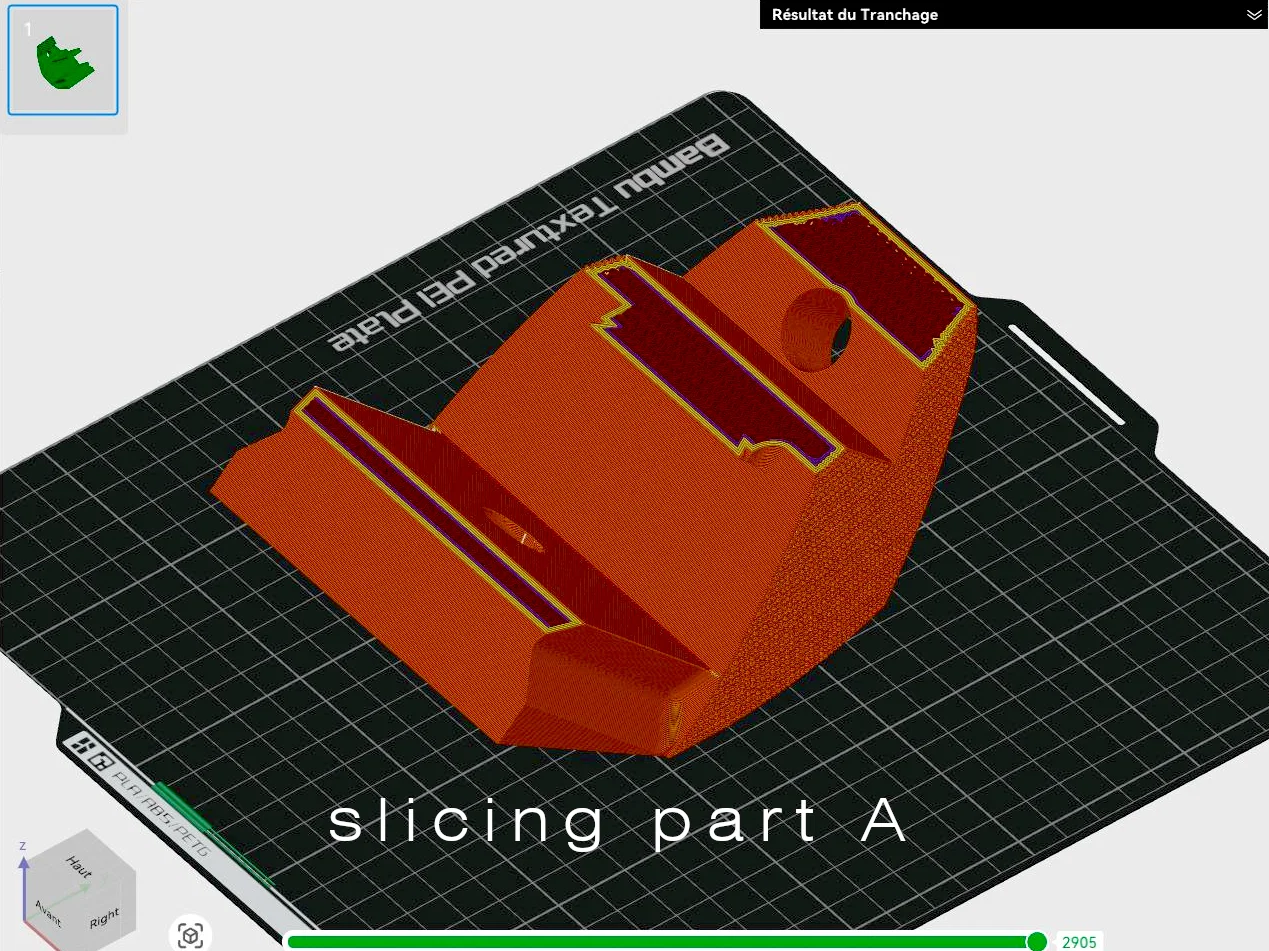

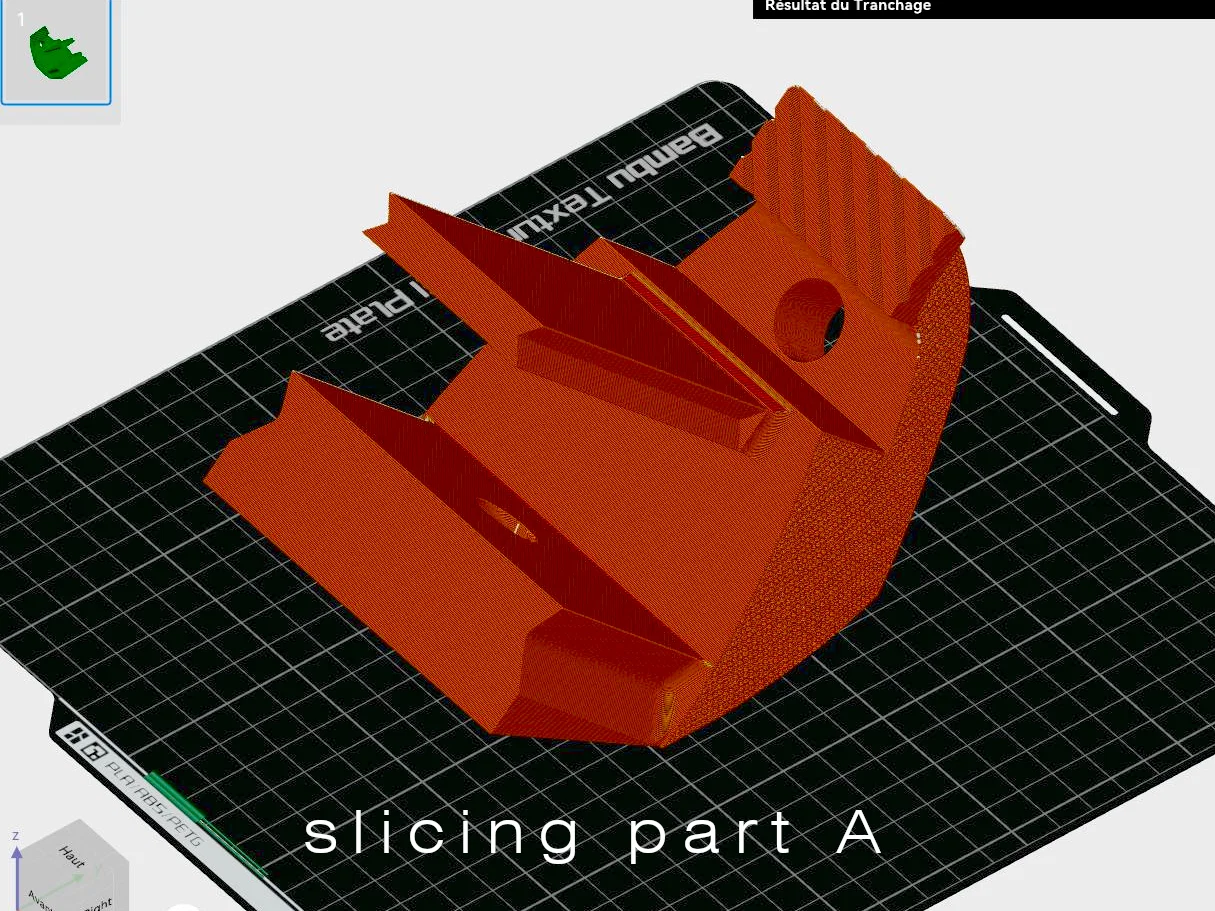

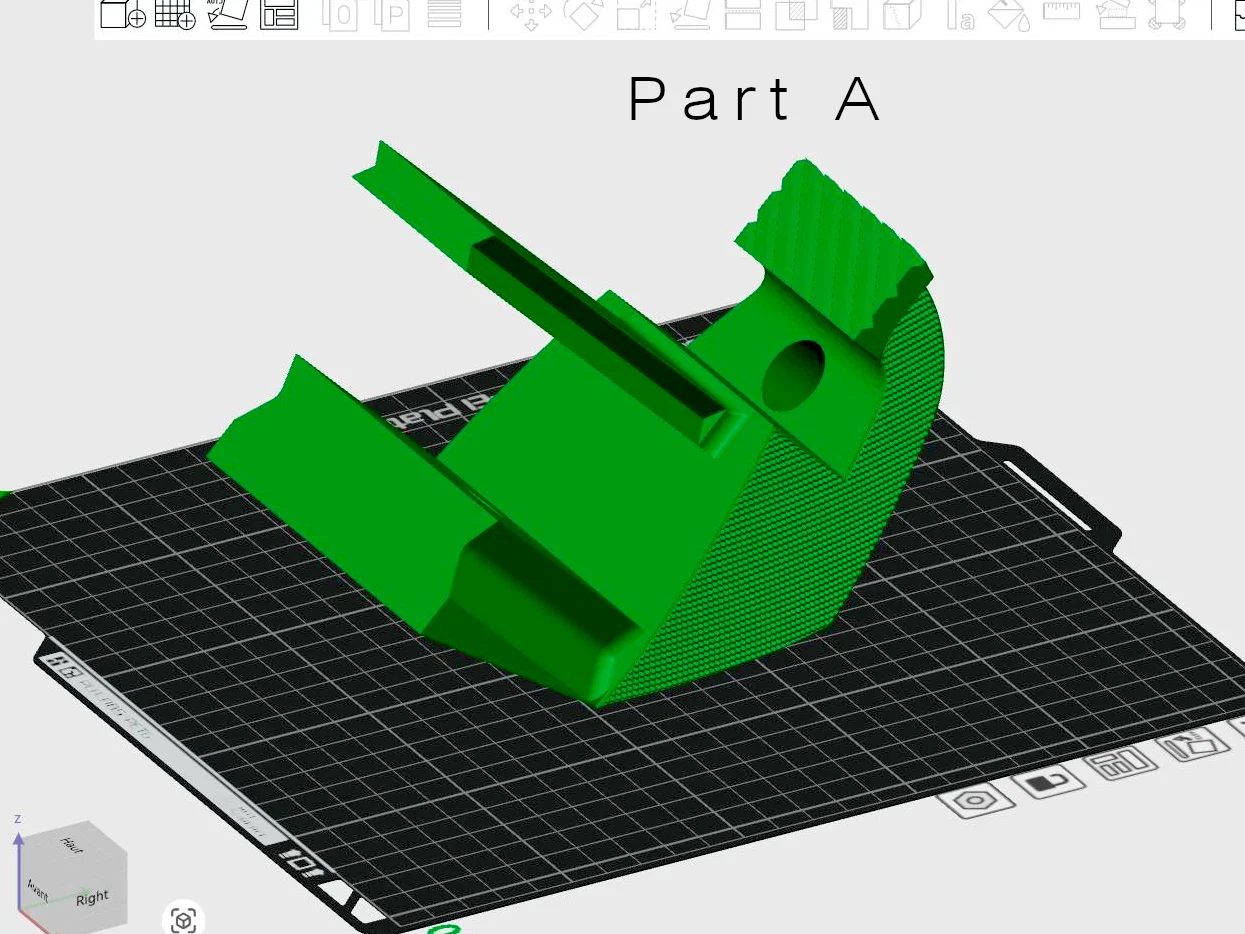

Thân A — khung chữ C ⚠ phần chịu lực nhiều nhất

Chịu toàn bộ lực kẹp khi uốn và kéo qua hai cánh tay. Cấu trúc mặt bên dạng hữu cơ giúp phân bổ áp lực đều hơn khung phẳng.

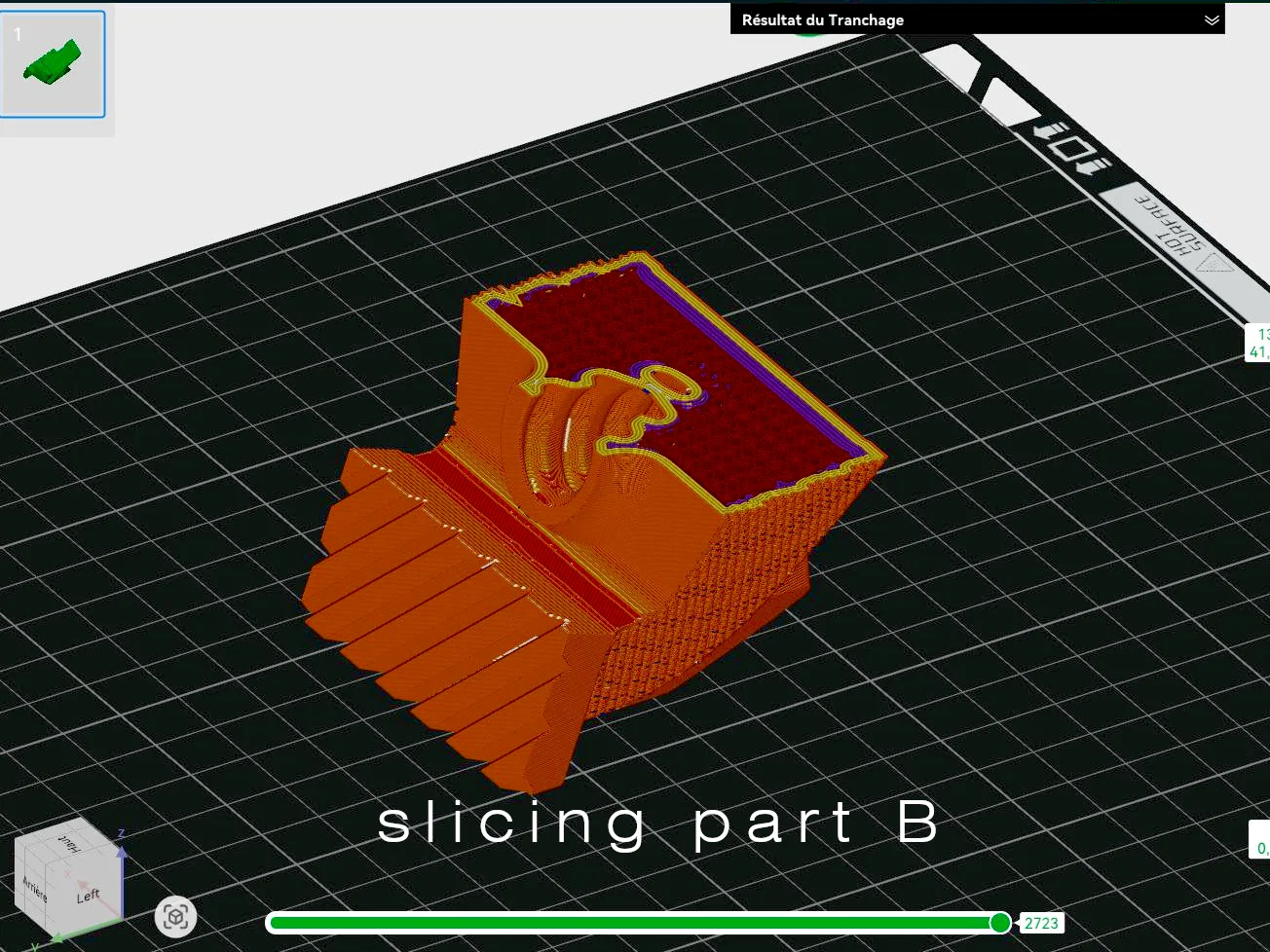

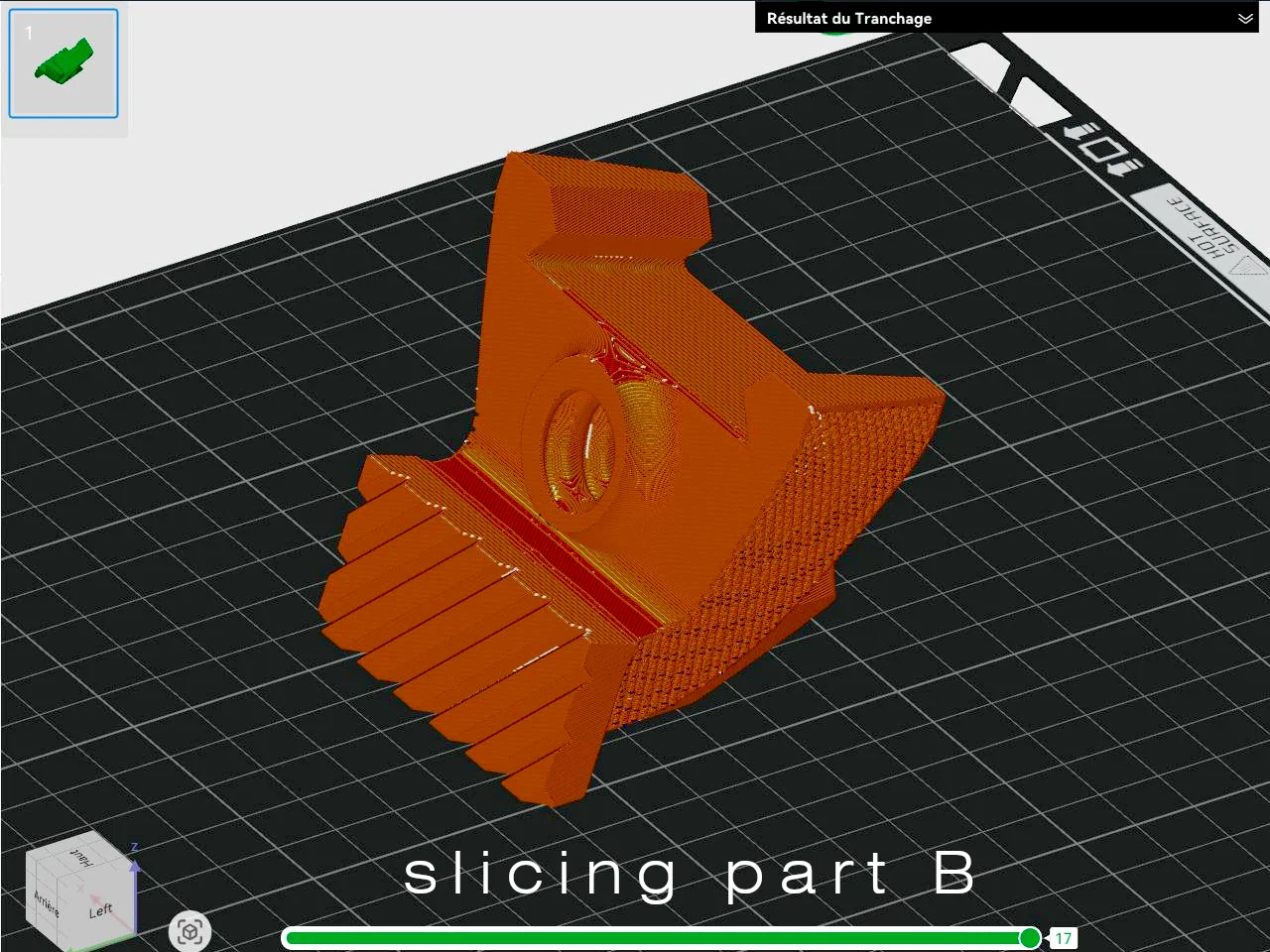

Thân B — hàm kẹp di động

Di chuyển dọc theo rãnh dẫn hướng và khớp với ren của Vít A. Nên in với mặt răng hướng lên trên để quản lý overhang sạch đẹp — không cần support.

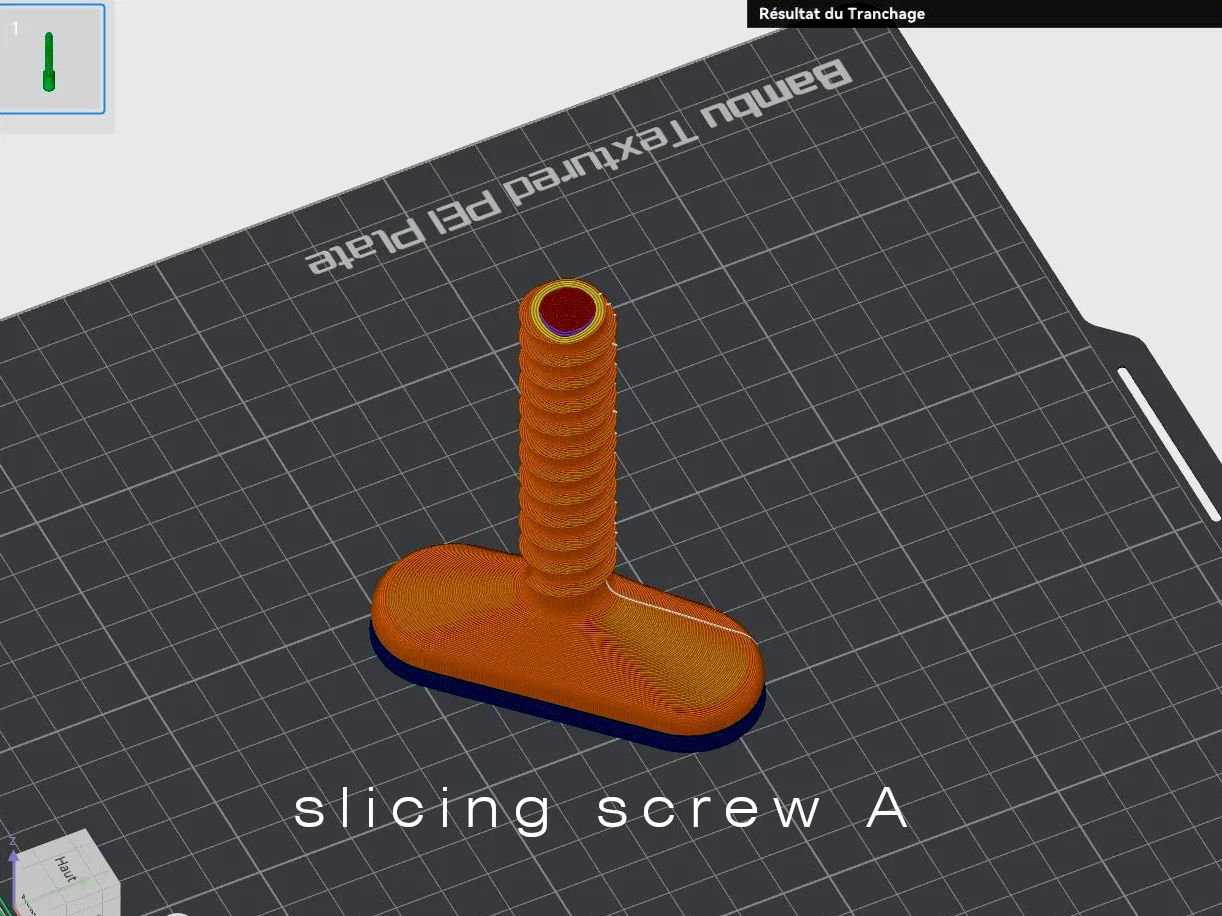

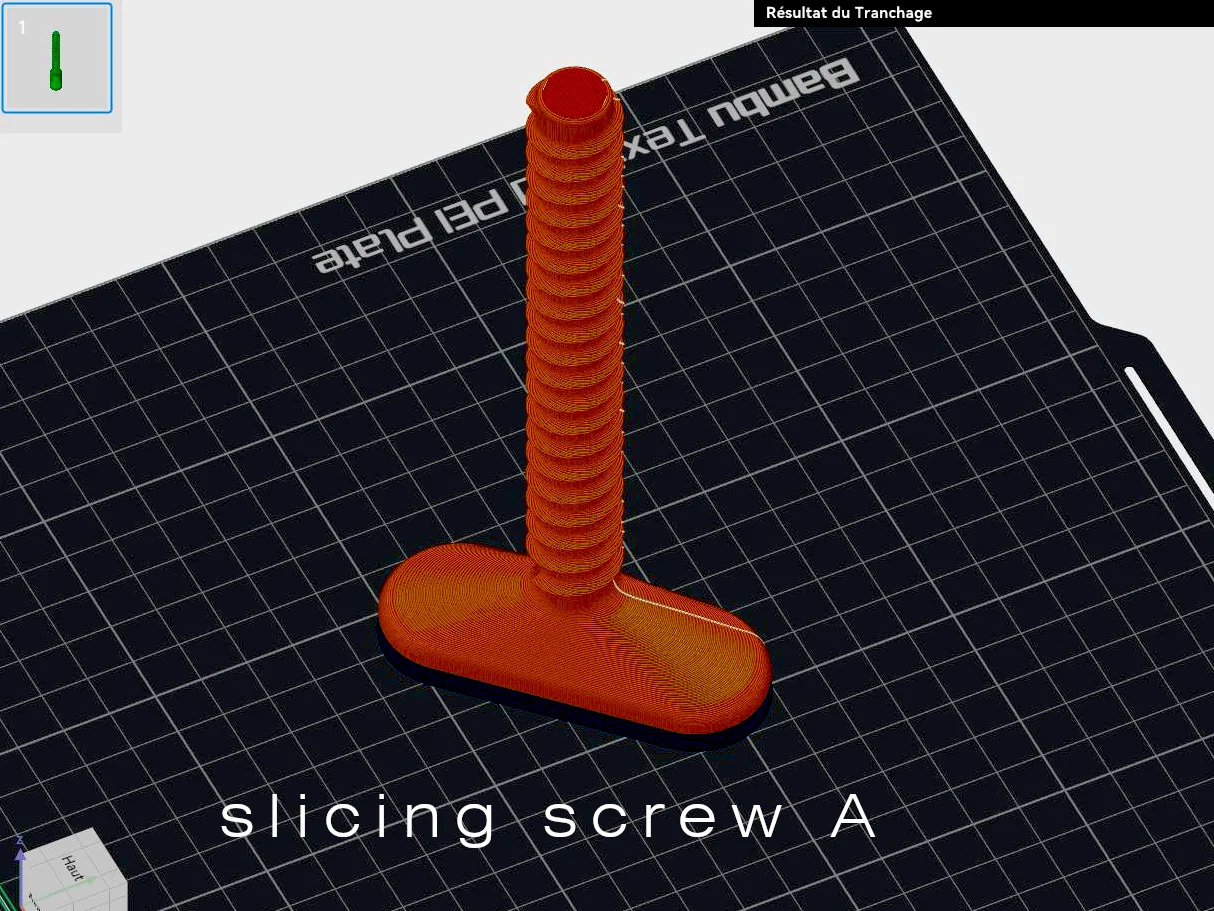

Vít A — vít kẹp ⚠ xoắn + cắt

Truyền lực kẹp qua các ren. Đây là phần chịu lực xoắn lớn nhất. Rất khuyến khích in infill cao hoặc đặc hoàn toàn.

Vít B — vít kẹp bàn

Chỉ chịu nén và xoắn. Ít chịu lực hơn vít A — dùng cài đặt tương tự để đồng nhất.

Tại sao chọn Gyroid infill?

Gyroid là bề mặt cong liên tục uốn lượn bên trong vật thể theo cả ba hướng. Khác với grid hay rectilinear — vốn mạnh theo trục nhưng yếu ở đường chéo, Gyroid có độ bền đẳng hướng: chống chịu lực đồng đều bất kể hướng nào. Với ê-tô, nơi việc siết tạo ra lực kéo, uốn và cắt cùng lúc, điều này rất quan trọng.

Với mật độ 40%, hiệu quả về độ bền gần như đạt đỉnh. Tăng cao hơn chỉ tốn thêm thời gian in mà không cải thiện đáng kể.

PLA hay PETG?

Mẹo: Hãy sấy nhựa PETG trước khi in (8 giờ ở 65 °C). Ẩm gây dính lớp kém — nguyên nhân chính khiến các chi tiết ren bị hỏng.

Cải tiến dự kiến (v2)

Một tấm đệm phân bổ áp lực ở đầu Vít B đang được phát triển. Nó sẽ giúp phân bổ lực kẹp ra diện tích rộng hơn, giảm biến dạng cục bộ — một chi tiết vốn có trên các ê-tô kim loại nhưng thường thiếu ở bản in 3D.
