Núm xoay theo dõi bảo trì Prusa Enclosure

Chào mọi người,

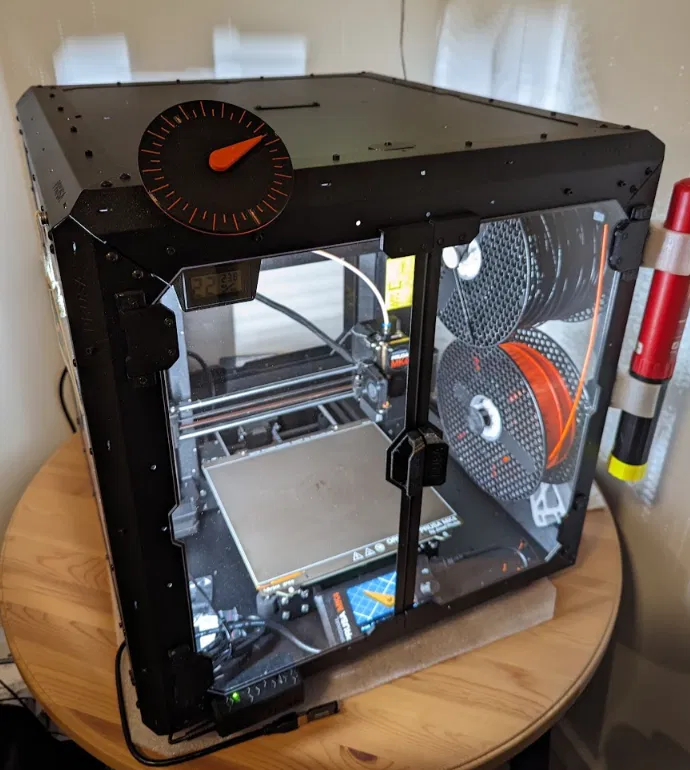

Tôi đã tạo ra một cái núm xoay đơn giản có thể gắn vào Prusa Enclosure để giúp theo dõi thời gian in giữa các lần bảo trì. Mặc dù thông tin này có thể lấy từ máy in, nhưng có một cái gì đó trực quan đối với tôi là một lời nhắc nhở hữu ích, giống như một cái nhãn trên xe hơi báo cho bạn biết khi nào cần thay dầu.

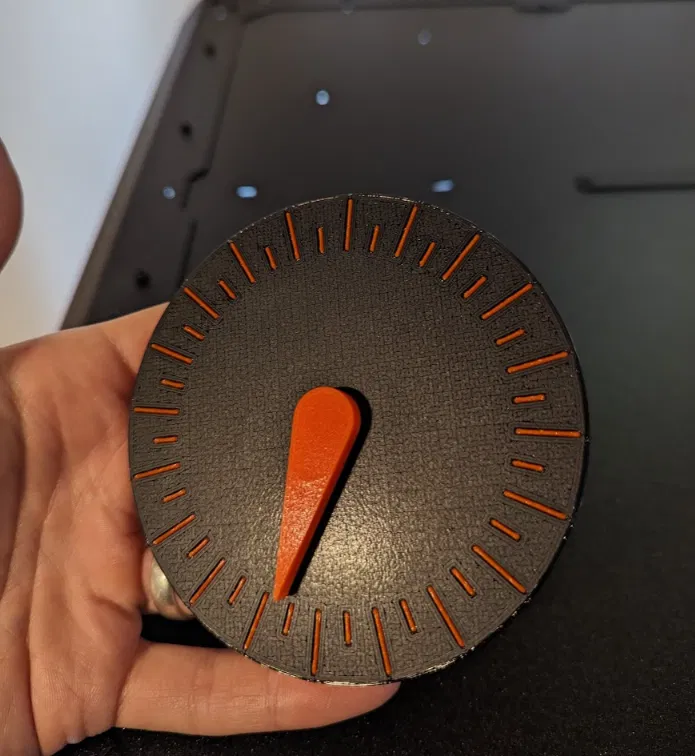

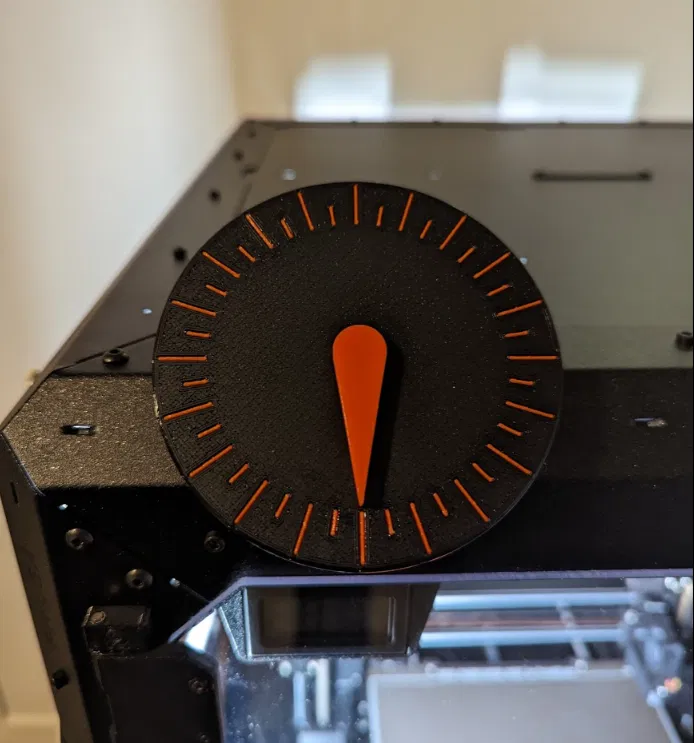

Đối với MK4, Sổ tay hướng dẫn đề xuất thực hiện vệ sinh tổng quát sau mỗi 200 giờ in. Thiết kế của núm xoay này tương tự như những gì bạn có thể thấy trên đồng hồ tốc độ xe hơi; các vạch dài hơn biểu thị ‘10’ giờ, và các vạch ngắn hơn là các khoảng tăng dần ‘5’ giờ, tổng cộng là ‘200 giờ’ trên mặt số.

Tại thời điểm in, bạn có thể xoay núm theo số ‘giờ’ được hiển thị để ước tính khi nào bạn sắp đạt đến mốc 200 kỳ diệu và sau đó đơn giản là đặt lại về 0 sau khi vệ sinh :-)

Bản in này gồm bốn bộ phận;

1. Bộ phận gắn vào vỏ máy
2. Mặt trên của núm xoay (có các phần cắt cho các khoảng thời gian)
3. Mặt dưới của núm xoay (với các vạch tăng dần)
4. Kim chỉ

Tôi đã cố gắng sử dụng kết hợp các mẫu tô nội thất lớp đáy để làm cho nó trông thú vị hơn một chút, và vì nó gồm bốn bộ phận, bạn có thể in mặt trên và mặt dưới của núm xoay với các màu khác nhau để tạo sự tương phản, giúp dễ dàng đọc các điểm trên mặt số. Trường hợp của tôi, tôi dùng tông màu đen và cam cổ điển :-)

Về cài đặt in, tôi đã giữ mọi thứ đơn giản, mẫu Gyroid, tô nội thất 15% trên toàn bộ và PETG. Trên mặt trên của núm xoay, tôi chọn Hilbert Curve cho lớp đáy để khi nhìn vào, nó có một kết cấu đẹp, và trên kim chỉ tôi chọn Octagram Spiral. Trên mặt dưới của núm xoay, tôi đã bật chế độ ủi (ironing) cho bề mặt trên cùng để các ‘vạch tăng dần’ của núm xoay có bề mặt mịn để tương phản với Hilbert Curve. Tuy nhiên, trong thực tế, các vạch tăng dần khá mỏng nên việc ủi không tạo ra nhiều khác biệt, nhưng sự tương phản màu sắc thì khá đẹp.

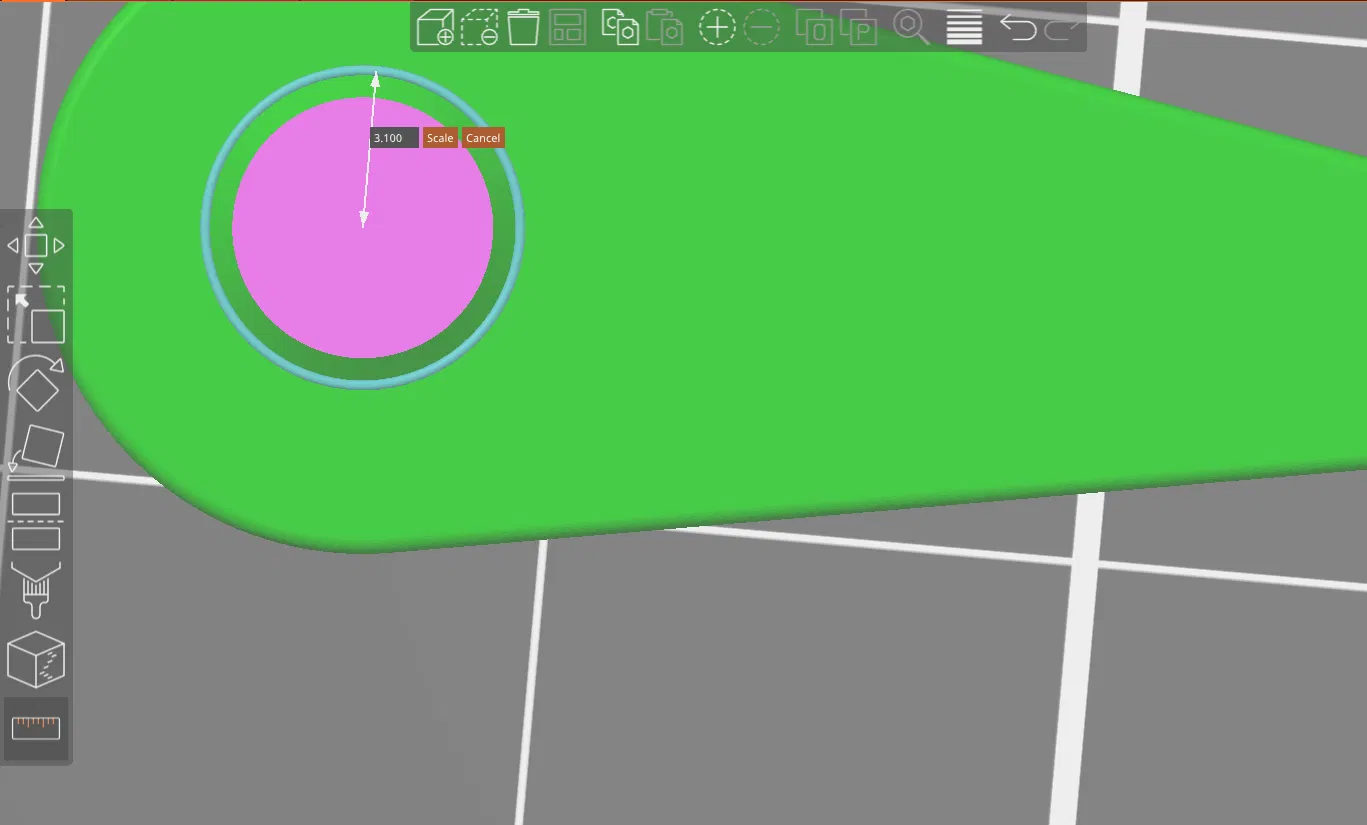

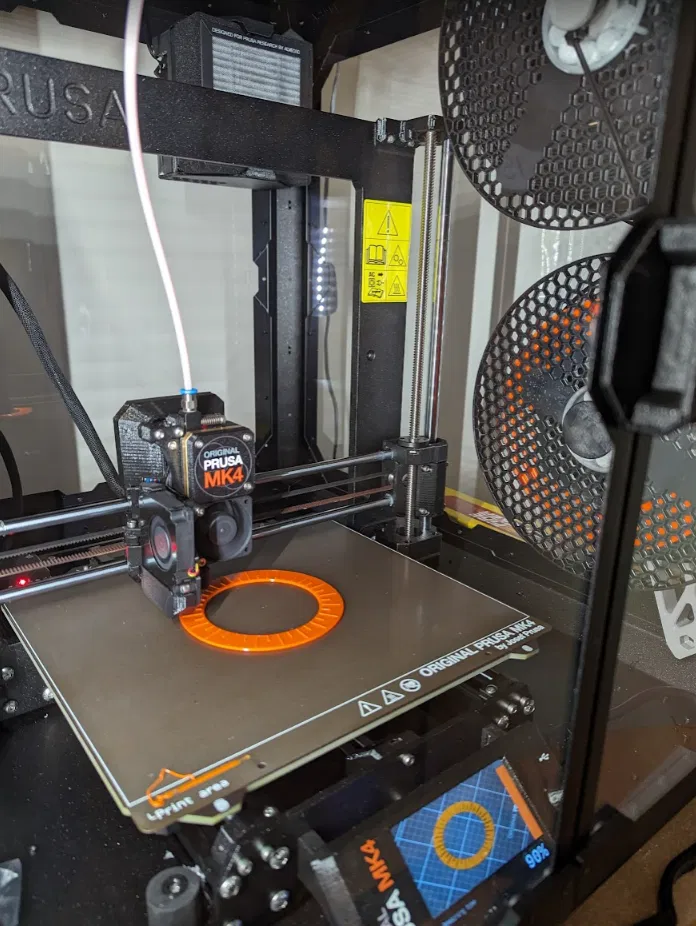

Về việc in, vui lòng đặt các bộ phận sao cho các mặt phẳng lớn hướng xuống khay in để bạn không cần sử dụng vật liệu hỗ trợ. Tôi đã tích hợp vào mô hình một khoảng dung sai tổng thể 0.2 mm giữa tất cả các bề mặt tiếp xúc, vì vậy một loạt các sợi nhựa sẽ phù hợp mà không gặp quá nhiều khó khăn. Trường hợp của tôi với PETG, tôi thấy mặt trên và mặt dưới của núm xoay khớp với nhau một cách đẹp mắt mà không cần keo, chỉ cần khớp bấm là được, tuy nhiên kim chỉ và đế hơi lỏng. Để kim chỉ có độ bám tốt hơn, tôi đã sử dụng Prusa Slicer (phiên bản 2.6 tại thời điểm viết bài) để điều chỉnh điểm trục xoay thành 3.2 mm, giúp khớp tốt hơn (nó sẽ giữ nguyên vị trí cho đến khi bạn sẵn sàng di chuyển nó).

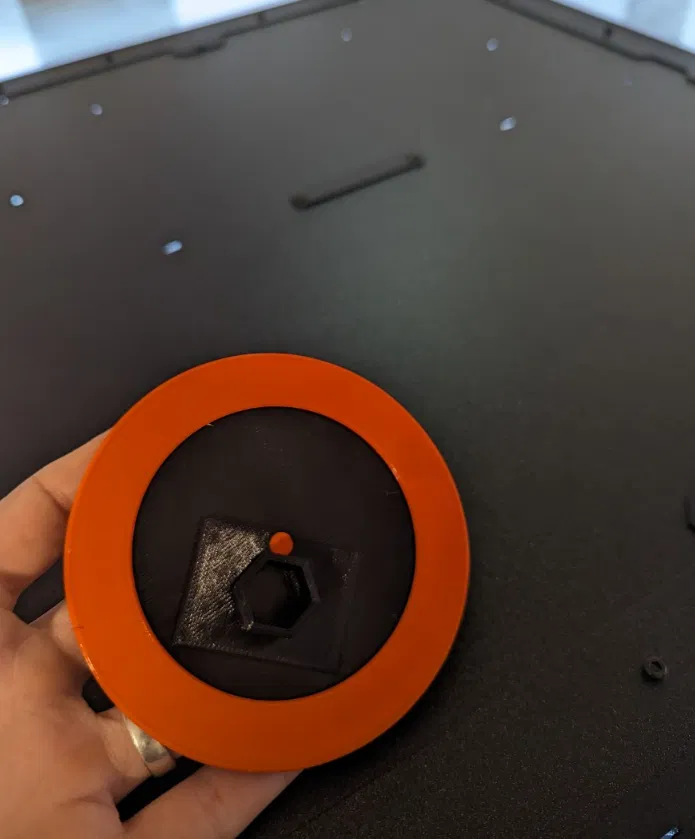

Về phần cứng để gắn, tôi đã sử dụng một đai ốc ‘M3n’ và bu lông ‘M3x8’ đi kèm như phụ tùng thay thế với Prusa Enclosure.

Chúc bạn vui vẻ ! :-)
