Blast Gate loại Ball Valve 100mm (4 inch) chống tắc nghẽn cho hệ thống hút bụi nhà xưởng

Bạn có thể xem video YouTube này của Nils Rasmusson https://www.thingiverse.com/the3dprintingzone/designs để thấy sự so sánh về hiệu suất của loại blast gate này so với các mẫu thiết kế thương mại khác https://www.youtube.com/watch?v=epJ929kZzc4&t=8s&ab_channel=LRN2DIY

Cập nhật ngày 26/05/18

Các tệp mới nhất cho thiết kế này hiện đã được liệt kê cùng với phiên bản rút gọn của blast gate này:

Vui lòng tải xuống từ đó và làm theo hướng dẫn lắp ráp bên dưới.

Cập nhật ngày 01/01/20

Một thiết kế ball valve rút gọn nhỏ gọn hơn: In

Cập nhật ngày 10/11/20

Theo yêu cầu của Michael Tipman (WoodFlipWorkshop), các tệp STEP đã được thêm vào.

Tôi có các thiết kế blast gate trước đây mà tôi hy vọng sẽ không bị tắc nghẽn:

loại lưỡi trượt 63mm: In

loại van bướm:

63mm: In

100mm: In

& phiên bản 63mm của loại ball valve này: In

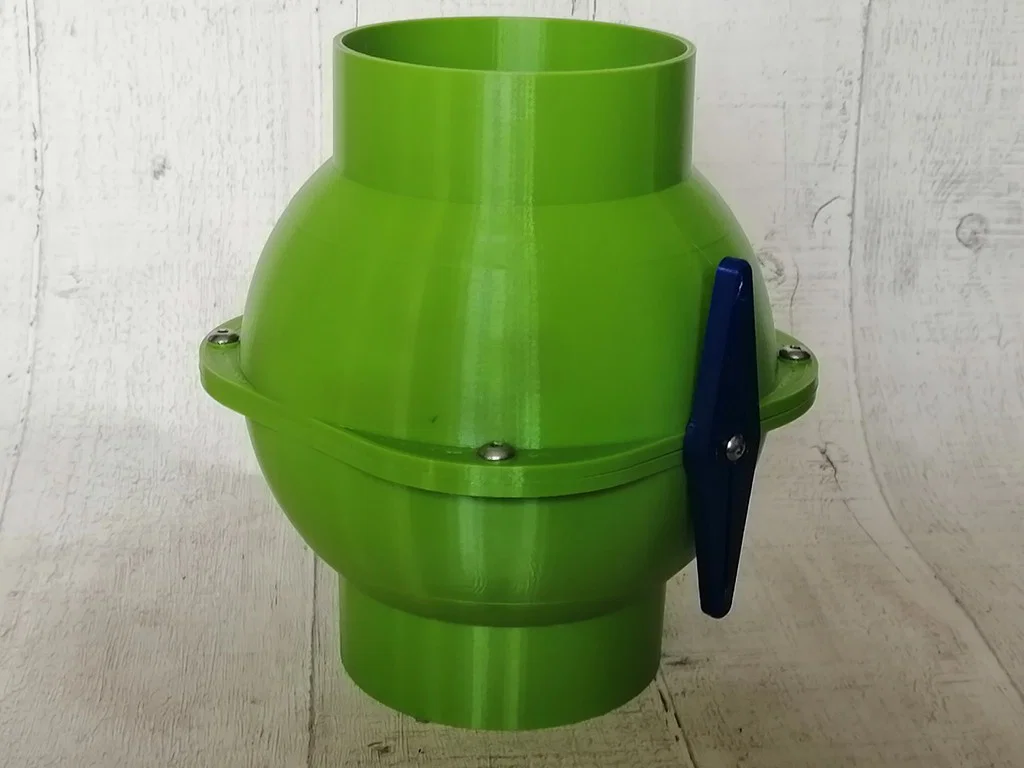

Đây là thiết kế ball valve ở trên được thay đổi kích thước để phù hợp với ống/dây dẫn 100mm.

Ngoài nhựa in, bạn sẽ cần 4 bu lông M5 ngắn để gắn hai nửa ống lại với nhau (tôi dùng vít M5 x 10mm đầu chìm lục giác), một bu lông M4 x 20mm để giữ vòng bi vào quả cầu, và một bu lông M4 x 25mm để giữ cần gạt vào quả cầu. Các lỗ trên ống/vỏ quả cầu có thể cần được doa lại bằng mũi khoan phù hợp - 5mm ở một bên và 4.2mm (để taro ren M5) ở bên kia.

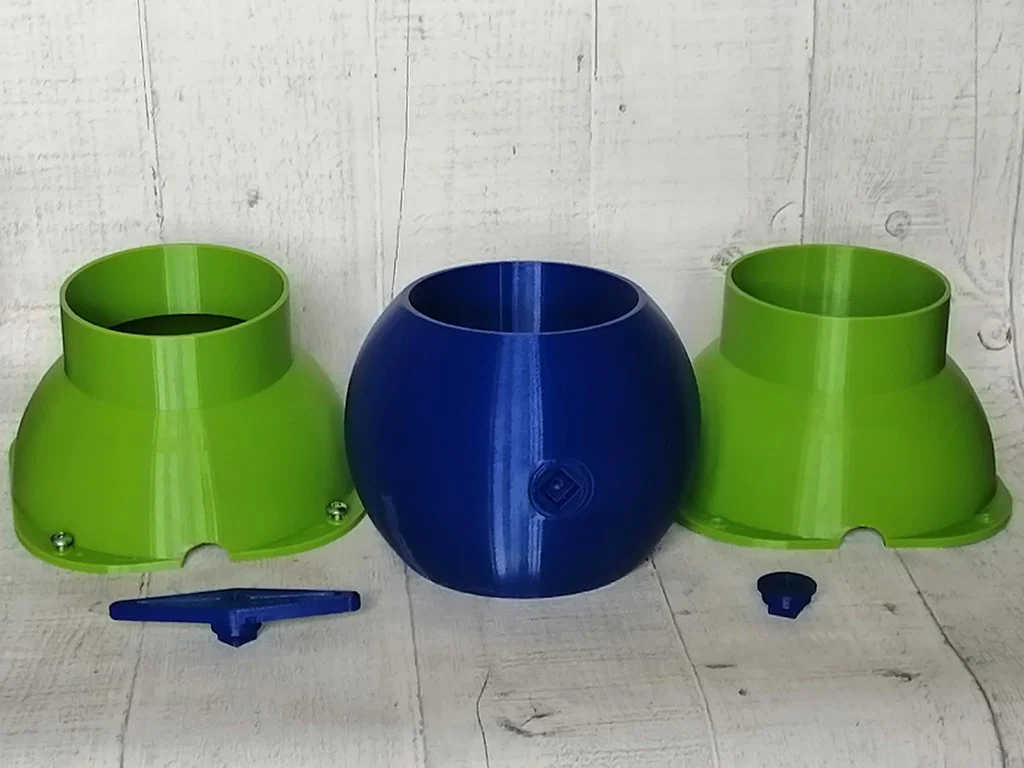

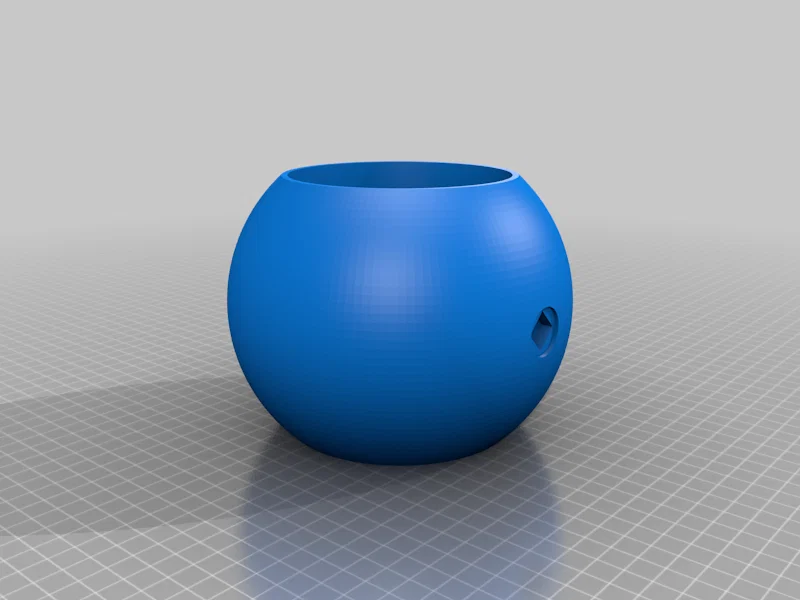

Bạn cần in 2 ống, 1 quả cầu, và 1 bộ cần gạt cùng vòng bi cho mỗi cổng. Nên dùng các màu khác nhau cho cần gạt và ống để dễ nhìn thấy vị trí của quả cầu (đang mở hay đóng).

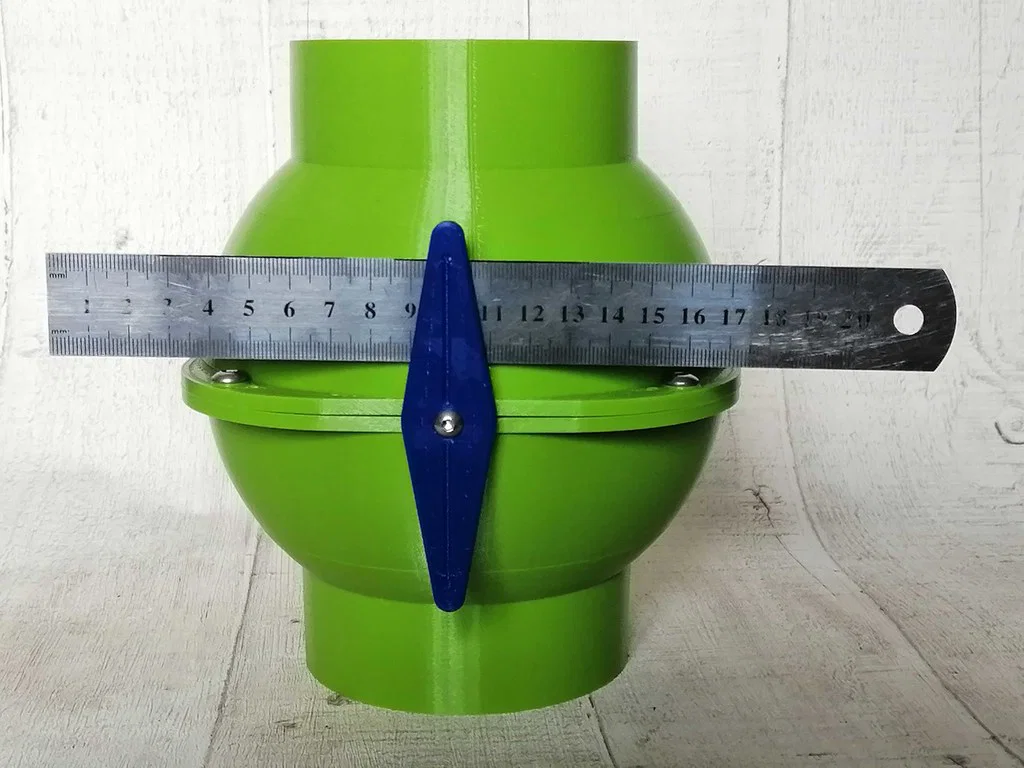

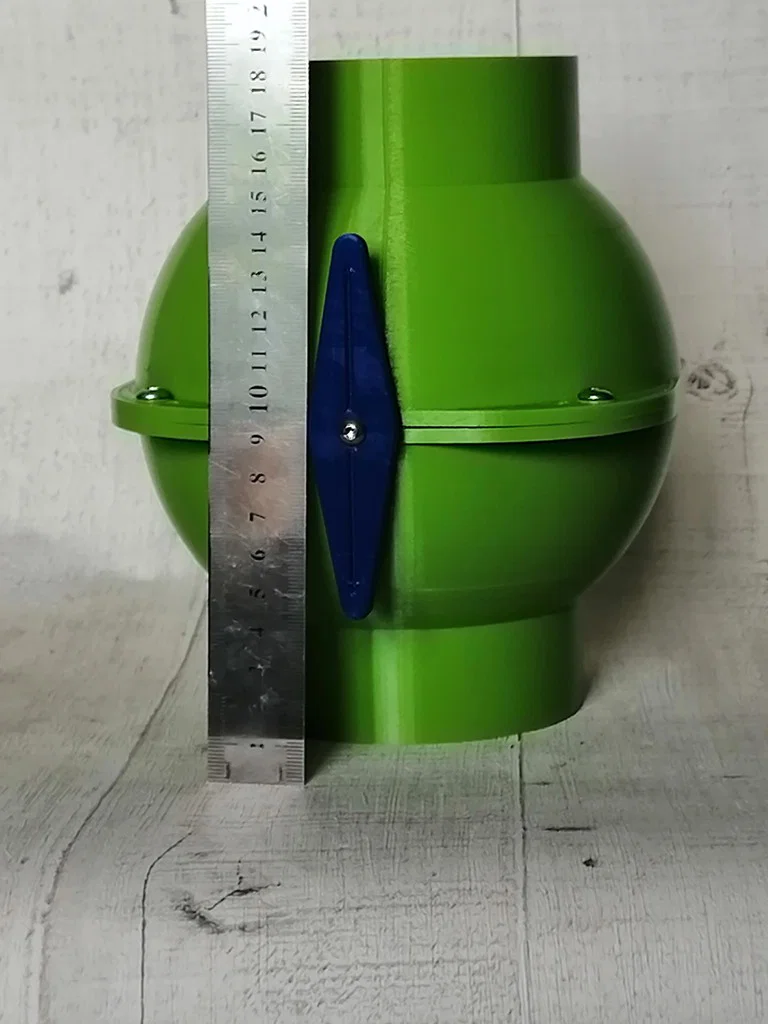

Nhân tiện - nó khá là lớn đấy!

Thiết lập in

Hãng máy in:

Anycubic

Máy in:

Kossel

Rafts:

Không

Supports:

Không

Độ phân giải:

0.25

Infill:

10% (grid)

Filament: Ooznest PETG màu Apple Green & Royal Blue

Ghi chú:

Tôi đã in quả cầu với một lớp brim nhỏ để giúp nó bám chắc vào bàn in.

Sau khi in =============

Lắp ráp

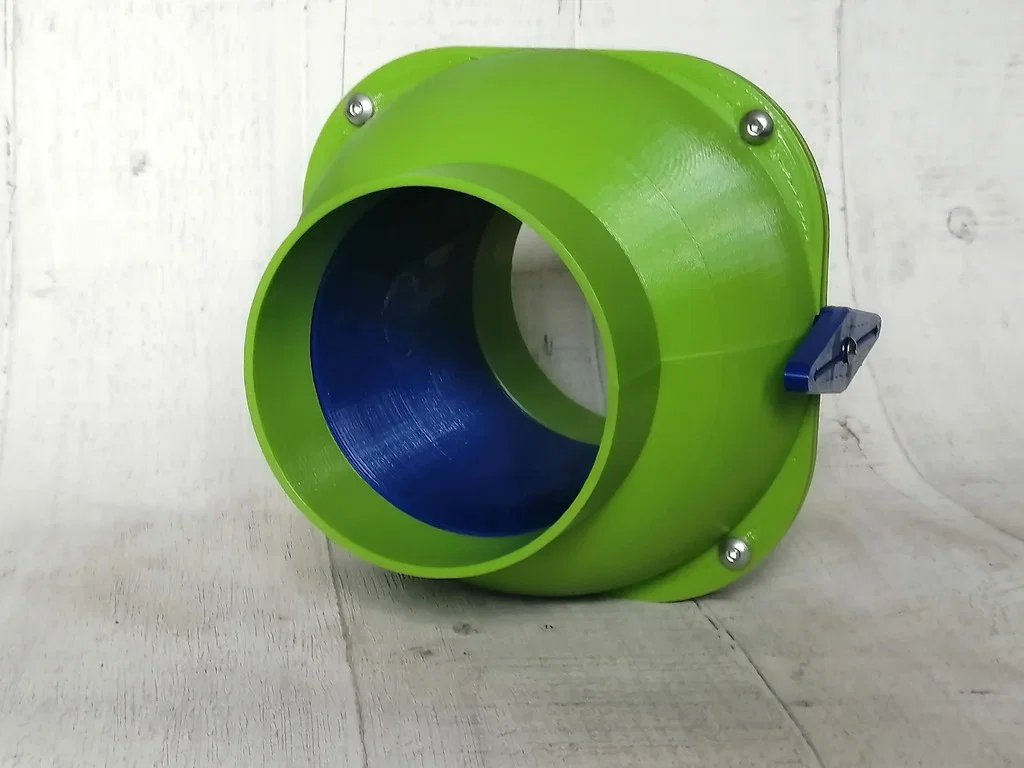

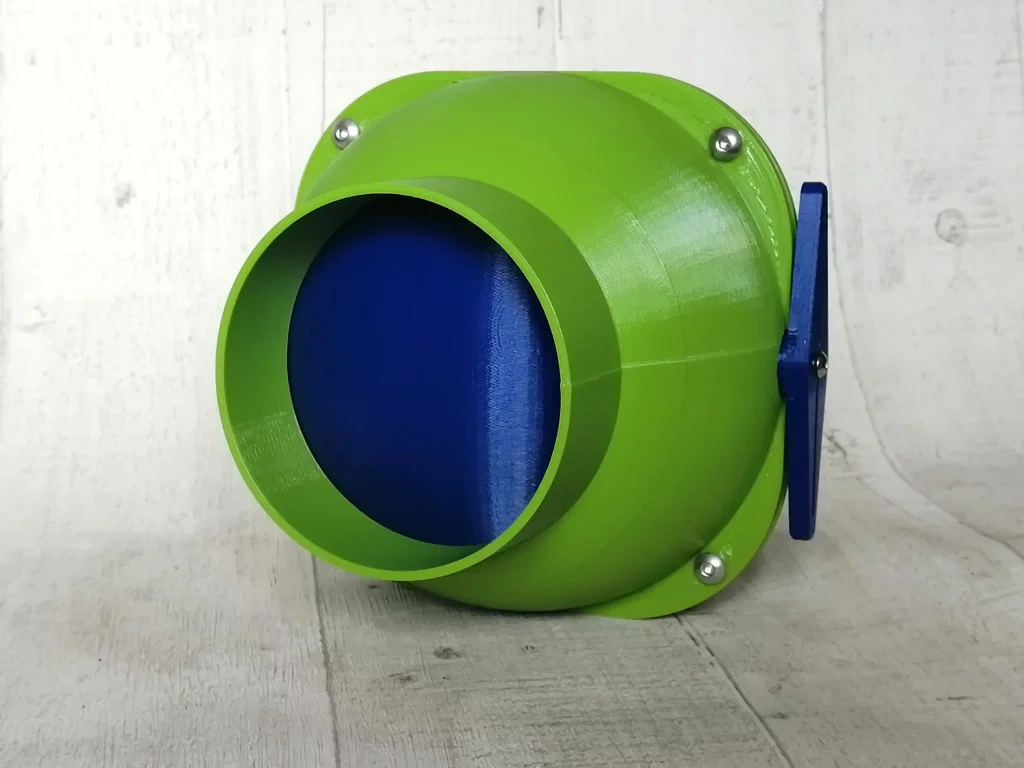

Cố định cần gạt vào hốc vuông ở một bên quả cầu bằng bu lông M4 x 25mm. Tôi hướng cần gạt dọc theo trục dòng chảy để hiển thị trạng thái cổng đang mở (dọc theo trục) hay đóng (ngang trục).

Cố định vòng bi vào hốc vuông còn lại bằng bu lông M4 x 20mm.

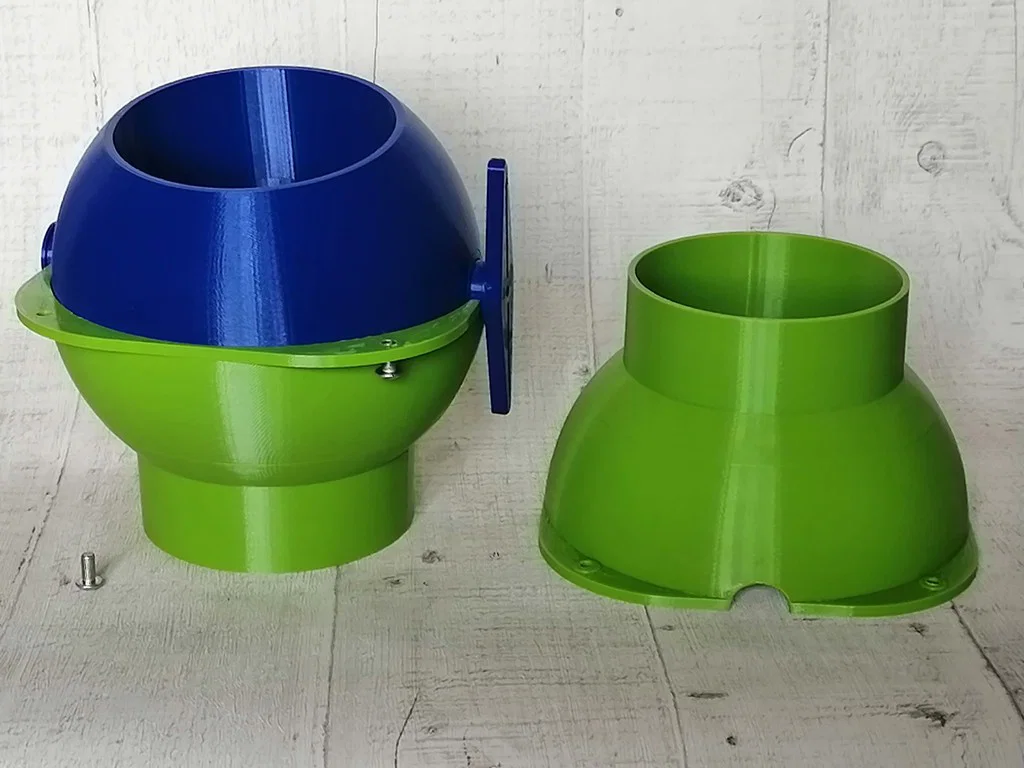

Đặt quả cầu vào bên trong một ống với vòng bi và cần gạt khớp vào các vị trí đã định.

Lắp ống thứ hai lên trên và bắt vít lại bằng bu lông M5 x 10mm.

Bạn sẽ có thể xoay quả cầu bằng cần gạt.
