Case phong cách công nghiệp cho AMD BC-250 (Không cần chế tản nhiệt)

Giới thiệu

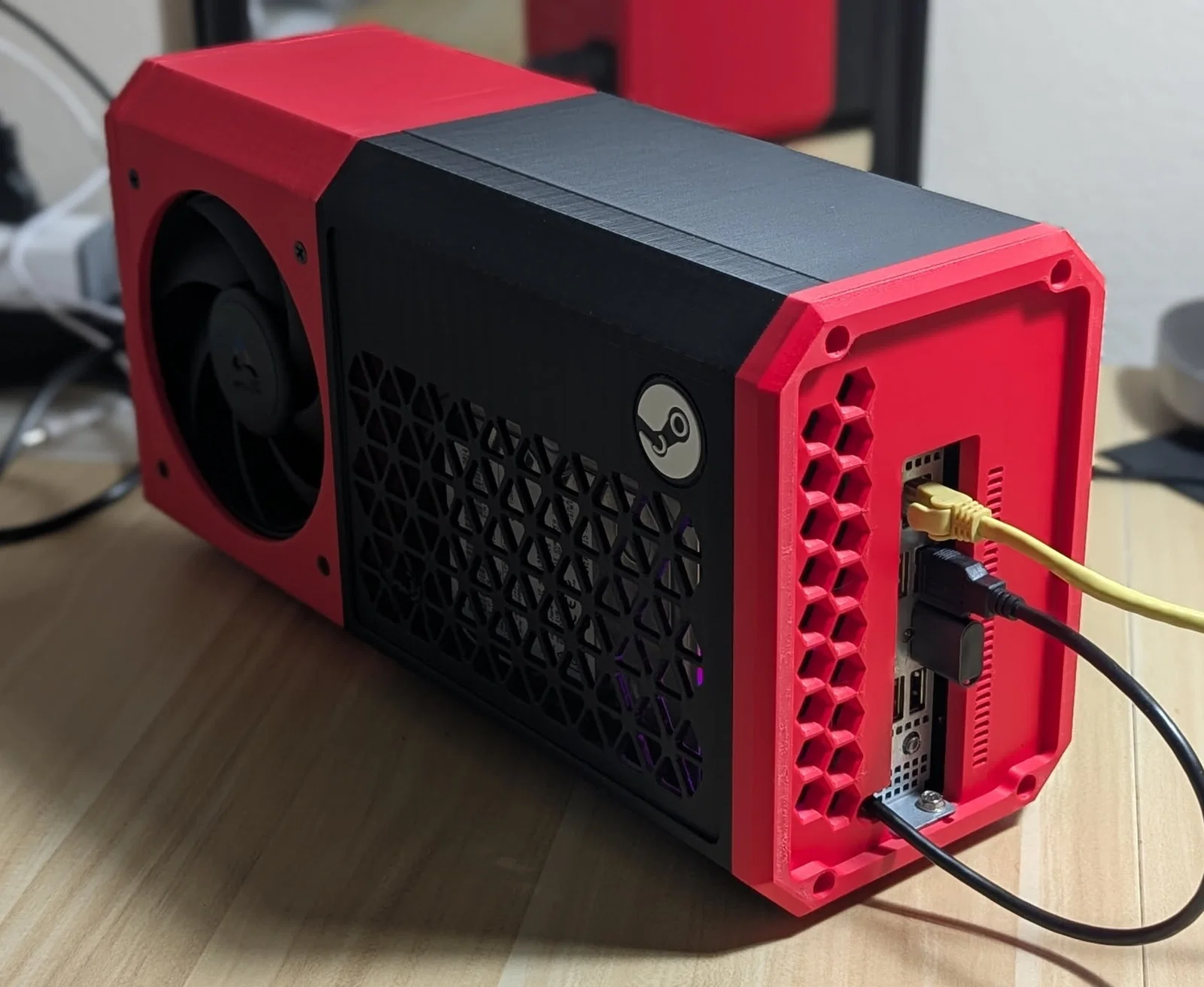

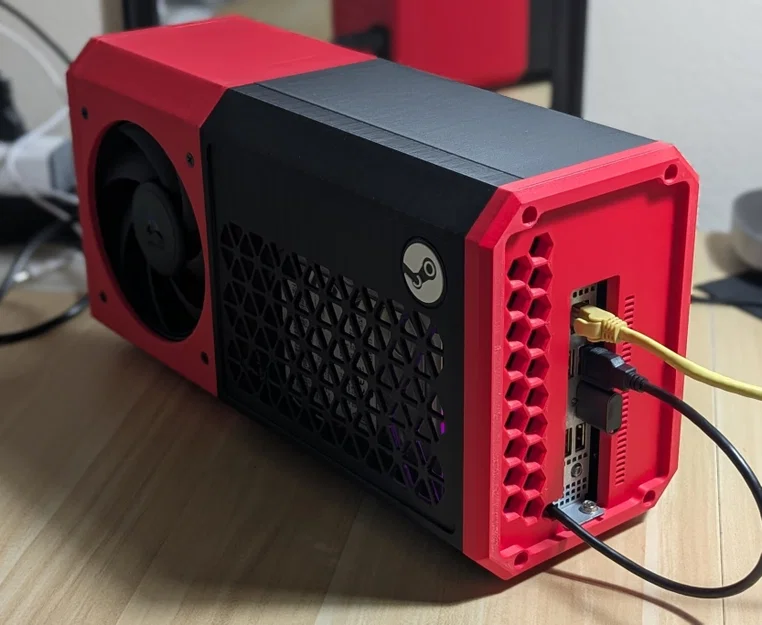

Đây là mẫu vỏ case phong cách công nghiệp nhỏ gọn, được thiết kế riêng cho card tăng tốc AMD/ASRock BC-250.

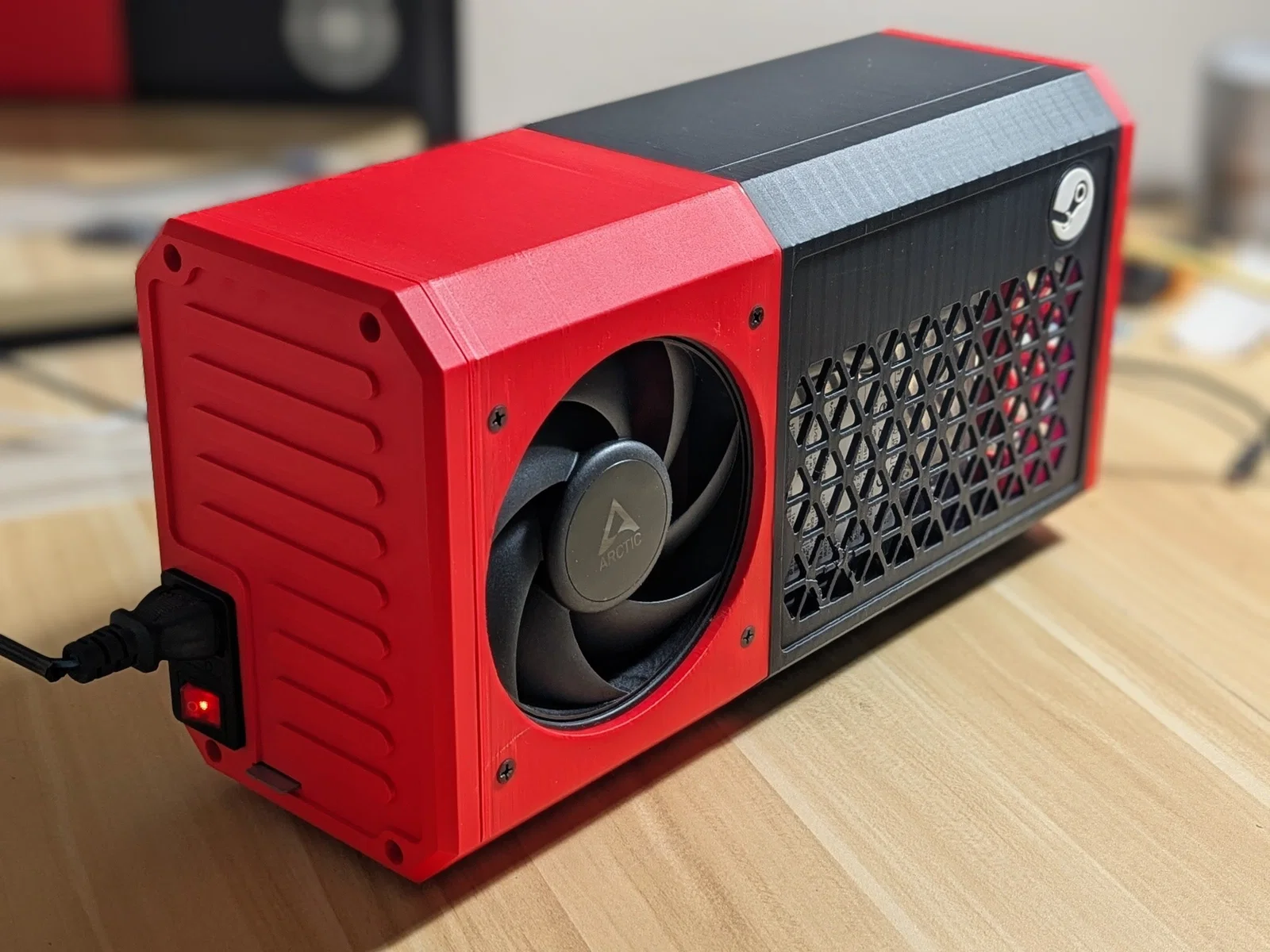

Vỏ case này được dựng dựa trên bộ tản nhiệt gốc của BC-250, cho phép lắp đặt card mà không cần phải can thiệp hay thay đổi phần cứng làm mát đi kèm. Thiết kế luồng khí thổi ngang sử dụng một quạt hút lớn để đẩy gió trực tiếp qua bộ tản nhiệt zin, giúp làm mát cực hiệu quả trong một không gian tương đối nhỏ gọn.

Vỏ case được thiết kế tương thích với bộ nguồn DC Mean Well LRS-350-12 mà anh em có thể dễ dàng tìm mua trên Amazon.

Dù có kích thước khiêm tốn, vỏ case vẫn có thể lắp thêm ổ cứng 3.5-inch để chứa game hoặc làm server chạy LLM tại gia cực tiện lợi.

Ngay cả với thiết kế tản nhiệt chỉ một quạt, nhiệt độ của BC-250 vẫn duy trì ổn định ở mức ~70°C khi đang chơi game.

Cập nhật

28/05/2026

• Phiên bản (đang hoàn thiện) đã có sẵn!

13/05/2026

• Bổ sung khe thoát gió mặt sau để tăng lưu lượng khí cho PSU.
• Cải thiện khớp nối AC-01 ở bảng điều khiển phía sau.

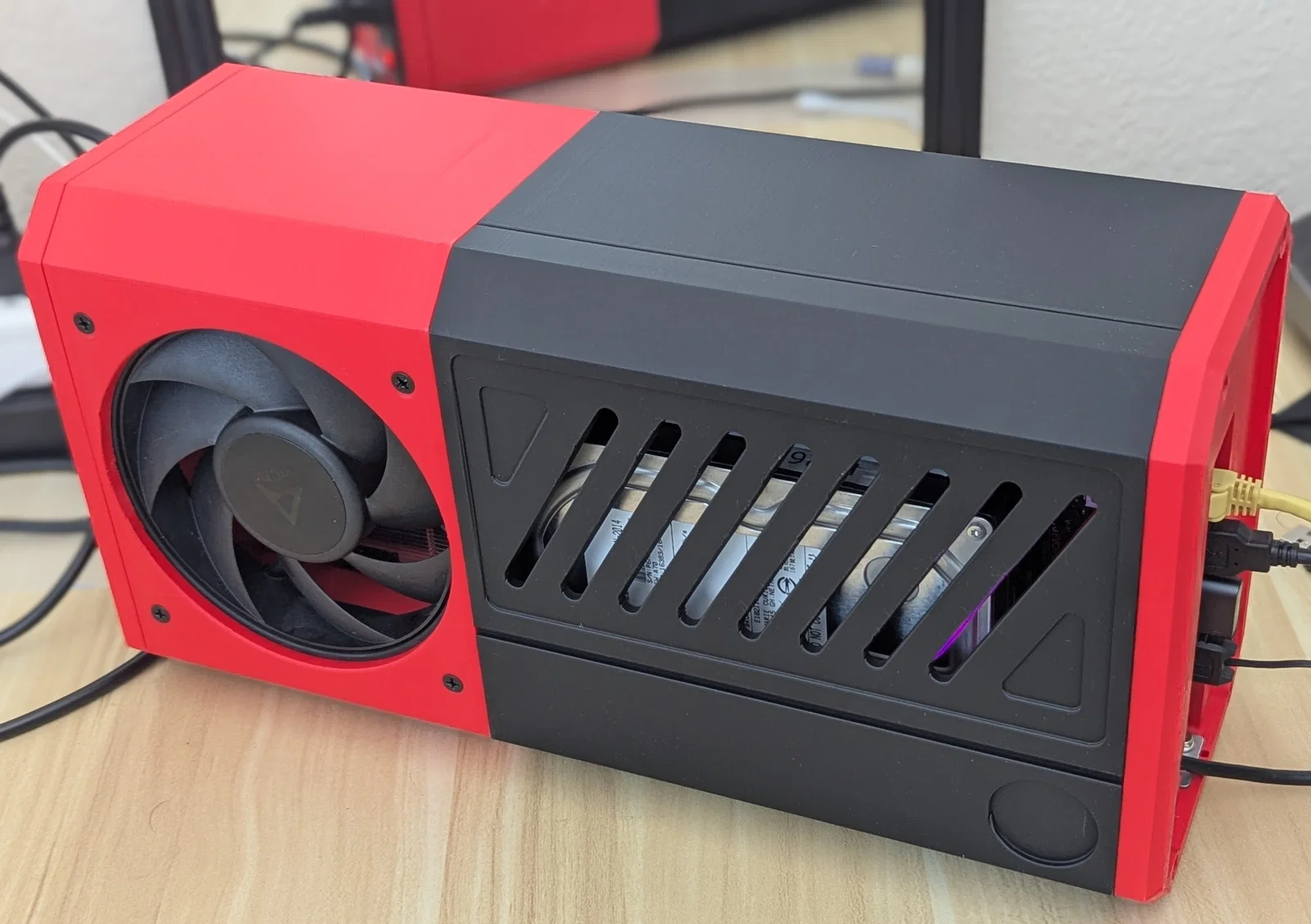

• Thêm nắp trước hít nam châm có thể tháo rời cùng hệ thống ray trượt, tương thích với khung thân cũ. Cần 12 viên nam châm 8mm x 2mm (Amazon).

• Thêm thiết kế ngàm gắn HDD mới cho cả ổ 3.5 và 2.5 inch.

Tính năng

• Vỏ case có thể in 3D hoàn toàn.
• Thiết kế chuyên dụng cho AMD/ASRock BC-250.
• Tương thích với nguồn PSU Mean Well LRS-350-12.
• Tận dụng tản nhiệt gốc BC-250 không cần sửa đổi.
• Bố cục làm mát luồng khí ngang nhỏ gọn.
• Hỗ trợ tùy chọn gắn ổ cứng 3.5-inch.

Lưu ý khi in

• Khuyên dùng nhựa PLA hoặc PETG (không cần vật liệu chịu nhiệt cao).
• Infill 5% là đủ dùng, nhưng nên thêm độ dày tường (wall) quanh các lỗ bắt vít tự ren để tăng độ bền.

Thông tin khác

• Dự án module Wake-on-Lan (WoL) tùy chỉnh cho BC-250 (Github).
• Phiên bản FlexATX đang được phát triển... mình đang chờ card BC-250 tiếp theo từ eBay về để tối ưu dây nhợ.

Lưu ý lắp ráp

• Hướng quạt mặc định của nguồn LRS-350-12 có thể cần đảo chiều để tối ưu luồng gió. Bạn chỉ cần mở vỏ nguồn và lật mặt quạt là xong. Tuy nhiên với phiên bản ốp lưng mới có khe gió, bạn không cần phải làm việc này nữa :).

Linh kiện cần thiết

Cho khung vỏ:

• 12 vít tự ren M3 x 8mm.
• Tuốc nơ vít 4 cạnh #2 loại cán dài (30~40cm).

Lắp đặt PSU:

• 2 vít M4 x 8mm (dùng vít #6-32UNC cũng được).
• 1 cổng nguồn AC-01 3 chân có cầu chì.
• Dây nguồn PCIe 8-pin 20cm.
• Dây AC, đầu cos nối dây.

Lắp đặt BC-250:

• 1 vít gắn #6-32 UNC.

Tùy chọn gắn HDD:

• 3 vít tự ren M3 x 8mm.
• 3 vít gắn HDD #6-32 UNC.

Hướng dẫn lắp ráp

1. Lắp quạt tản nhiệt vào phần thân sau.
2. Trượt BC-250 và PSU vào thân sau, kết nối cáp nguồn.
3. Nối dây ổ cắm AC vào PSU, lắp vào bảng điều khiển sau rồi cố định bằng 4 vít tự ren M3.
4. Ghép thân trước và thân sau, bắt 3 vít tự ren M3 (cần tuốc nơ vít dài).
5. Cố định PSU vào thân trước bằng 2 vít M4.
6. Gắn nắp trước vào thân trước bằng 2 vít tự ren M3.
7. Gắn mặt trước vào thân trước bằng 4 vít tự ren M3.
8. Cố định card BC-250 vào mặt trước.

Lời kết

Dự án này mình làm vào cuối tuần cho vui, nhưng cũng trải qua nhiều lần thử sai mới hoàn thiện. Nếu anh em muốn ủng hộ mình nâng cấp dự án hoặc mua thêm filaments (ko-fi) thì mình cảm ơn rất nhiều 😭. Hy vọng mọi người thích thú với dự án này!
