Hộp Jiffy tùy chỉnh với thiết kế tham số

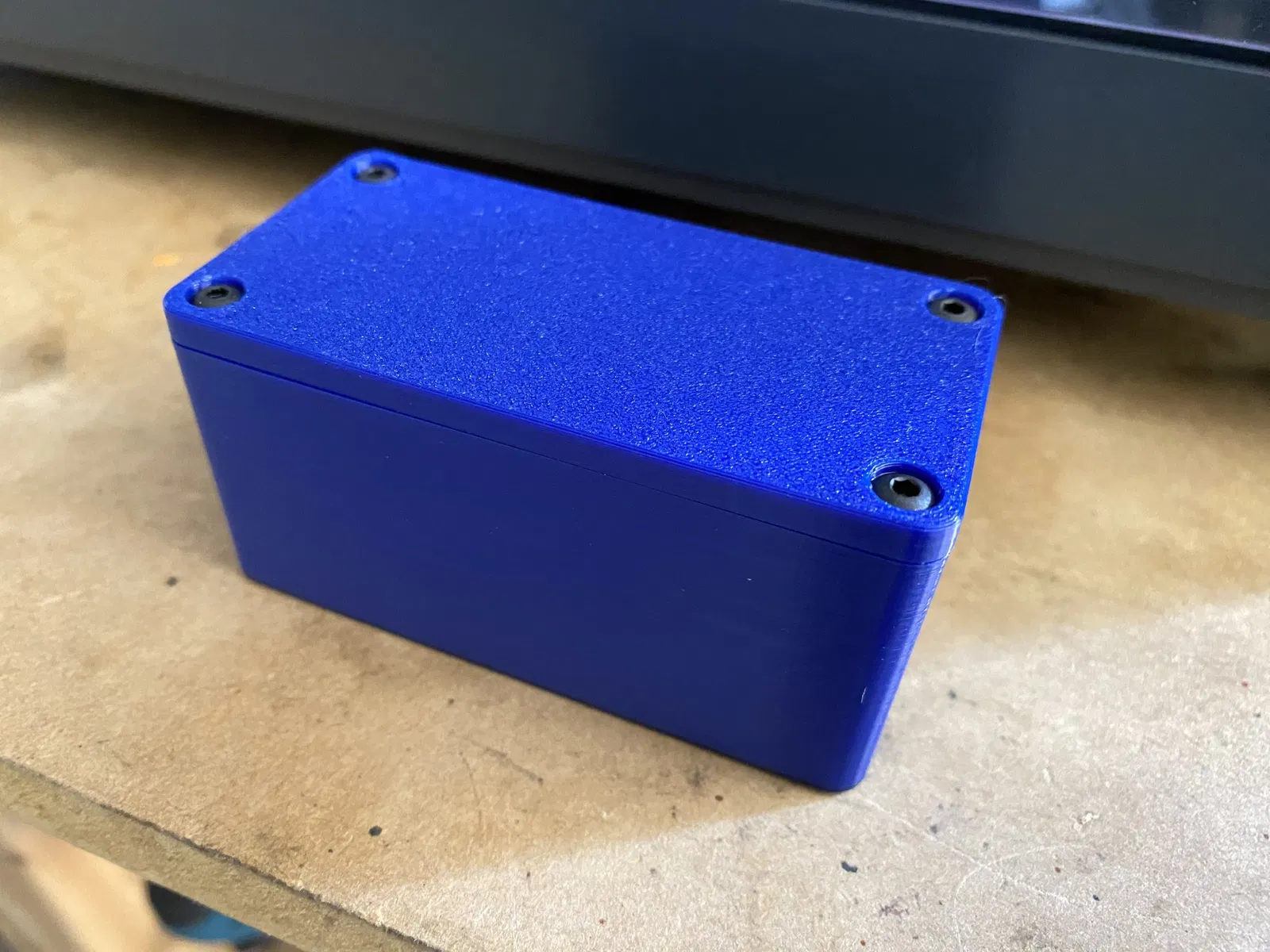

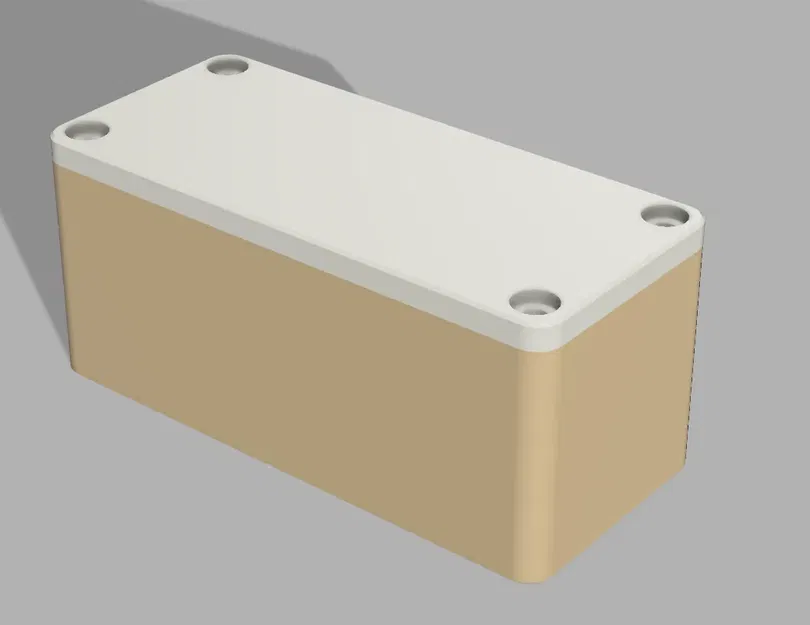

Tôi cần một vỏ bọc kiểu 'jiffy box' có hình dạng tùy chỉnh đơn giản. Vì vậy, tôi đã tạo một mô hình tham số.

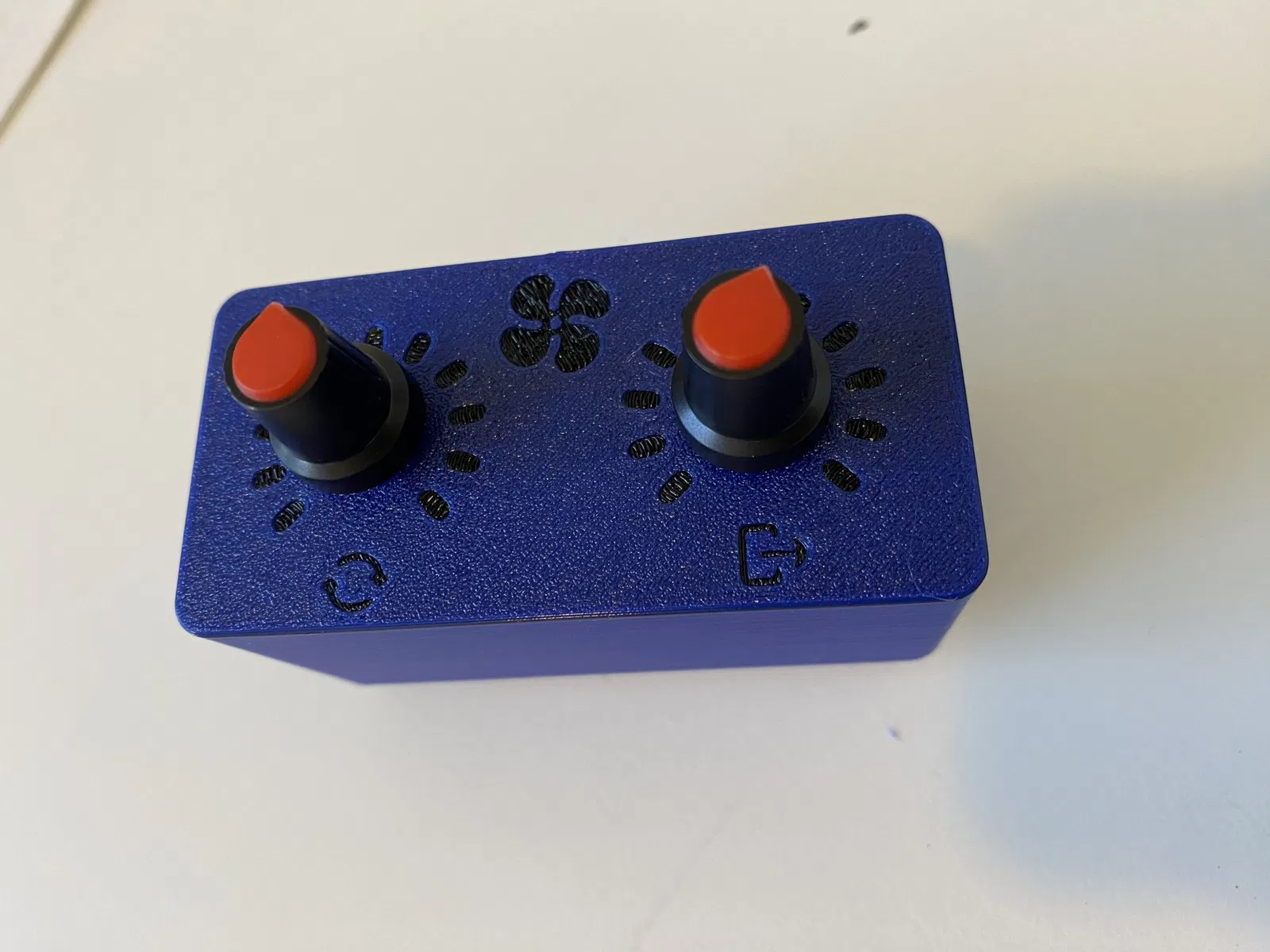

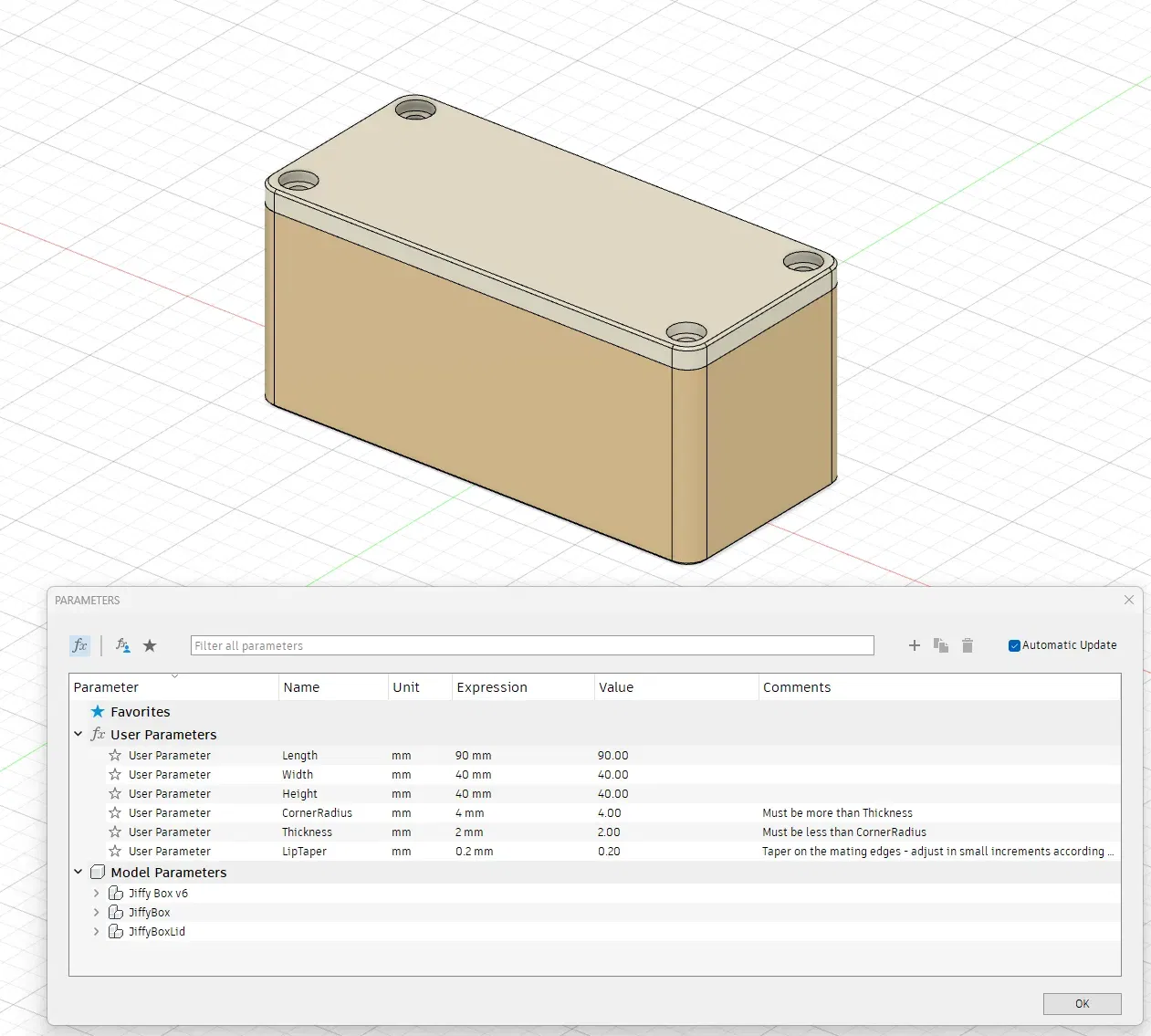

Kích thước tổng thể cũng như độ dày có thể được điều chỉnh. Bán kính góc có một chút điều chỉnh.

Thiết kế dành cho vít đầu nút M3.

Có một mép niêm phong với độ vừa điều chỉnh để định vị nắp tại chỗ và cung cấp một số khả năng chống bụi. Đường chéo có thể được điều chỉnh để vừa lỏng hơn/chặt hơn. Đối với một hộp nhỏ, 0,2mm dường như hoạt động tốt. Những hộp lớn hơn có thể cần tăng kích thước này. Khuyên không nên quá độ dày/4.

Nó được thực hiện trong Fusion360. Tôi hy vọng nó hữu ích cho người khác!

Tôi có thể tạo ra một số tệp STEP với các kích thước khác nhau khi có thời gian. Gửi cho tôi một dòng nếu bạn muốn một cái nhưng không có quyền truy cập vào fusion.
