Dụng cụ Cào Bằng Mặt Cỏ Modular - In 3D Đa Năng Cho Sân Vườn

Dụng cụ Cào Bằng Mặt Cỏ Modular (Lawn Leveller) dùng để rải đất và làm phẳng bề mặt sân vườn

Mình thiết kế mẫu cào bằng mặt cỏ này để tạo ra một giải pháp thực tế, có thể in 3D thay thế cho các loại cào kim loại to cồng kềnh ngoài thị trường.

Mô hình được chia thành ba phần để dễ in hơn, hạn chế cong vênh và giúp thay thế linh kiện dễ dàng khi cần:

Các bộ phận đi kèm

• Center Base (Đế trung tâm) ×1: Phần khung chính của dụng cụ.
• Shaft Mount (Khớp nối cán) ×1: Dùng để gắn các loại cán/thanh cầm tiêu chuẩn kích thước 28-30mm vào dụng cụ.
• Side Wings (Cánh bên) ×2: Mở rộng bề mặt cào mà vẫn giữ cho kích thước in nằm trong giới hạn.

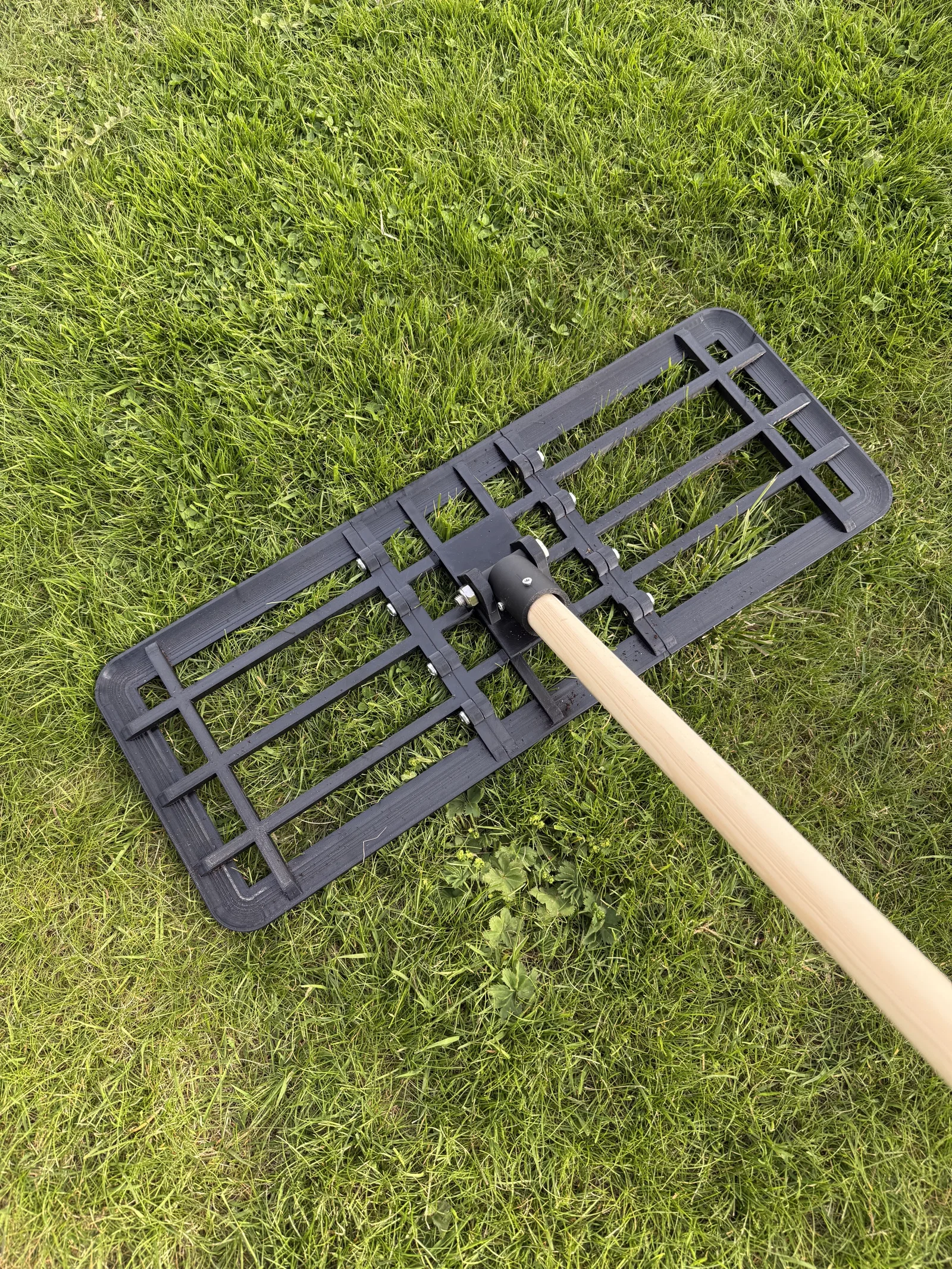

Sau khi lắp ráp, dụng cụ sẽ tạo ra một bề mặt làm phẳng rộng và ổn định, rất lý tưởng để:

• Rải đất mặt (top soil)
• Làm phẳng những chỗ lồi lõm trên mặt cỏ
• Rải cát
• Làm đều khu vực vừa gieo hạt cỏ
• Chuẩn bị bề mặt cho sân vườn

Mục tiêu thiết kế

• Dễ in trên các máy in tiêu chuẩn
• Thiết kế dạng mô-đun, dễ thay thế phụ tùng
• Kết cấu cứng cáp, ít cần dùng support
• Các phần in nhỏ gọn nhưng khi lắp ráp tạo thành công cụ lớn
• Tương thích với các loại cán/thanh gỗ hoặc kim loại phổ biến

Khuyến nghị in ấn

Vật liệu khuyên dùng

• PETG (khuyên dùng)
• ASA/ABS cho độ bền cao hơn khi sử dụng ngoài trời
• PLA có thể dùng cho nhu cầu nhẹ nhàng - KHÔNG khuyến khích
• File 3MF đi kèm đã có thiết lập 100% infill ở phần đế gắn. Hãy lưu ý điều này nếu bạn chỉ sử dụng file STL.

Lắp ráp

1. In ấn:
   • 1× center base
   • 1× shaft mount
   • 2× side wings
2. Nhớ để mô hình nguội hoàn toàn(!) trước khi lắp ráp hoặc siết ốc.
3. Gắn các cánh bên vào đế trung tâm.
4. Gắn cán/thanh cầm mà bạn chọn vào.
5. Siết chặt ốc vít và bắt đầu công việc làm phẳng sân.

Phần cứng (Vít ốc)

Sử dụng cán làm vườn tiêu chuẩn 28-30mm và cố định bằng vít gỗ nhỏ.

Chèn 8 ốc cấy (thread inserts) M6 vào đế và gắn các cánh bằng 4+4 bu lông M6 hoặc Sử dụng bu lông và đai ốc M6 để gắn cánh vào đế.

Sử dụng 1 bu lông M10 ≥ 70mm kèm đai ốc để gắn khớp nối cán vào đế.
