Đầu chuyển hướng tia sơn (Mô hình tham số build123d)

Mô hình tham số cho build123d. Mình đã in phần thân chính bằng nhựa TPU dẻo, nhưng nếu chỉnh kích thước chuẩn thì in bằng nhựa PLA vẫn được nha (có thể cần dùng thêm keo để cố định).

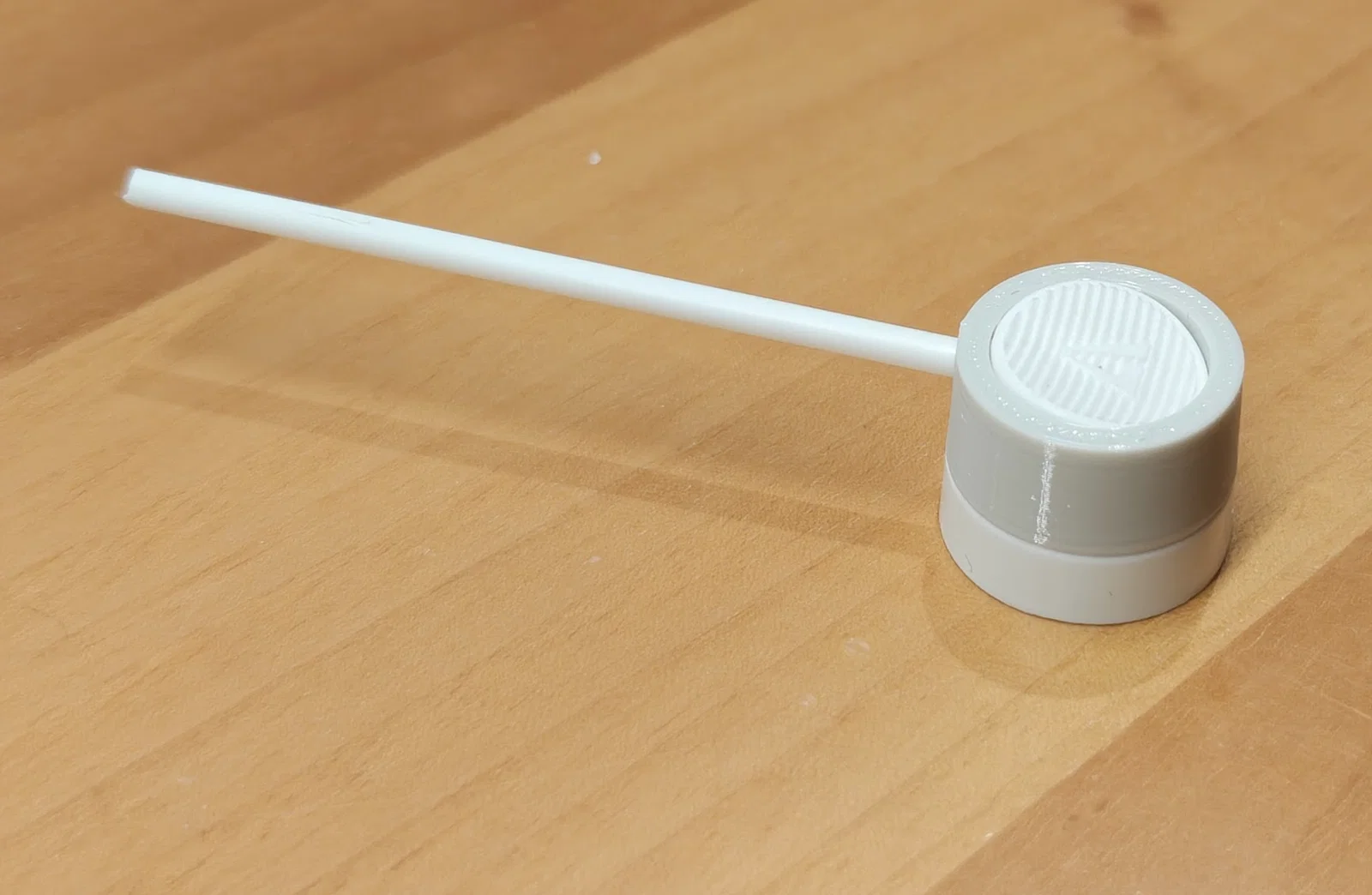

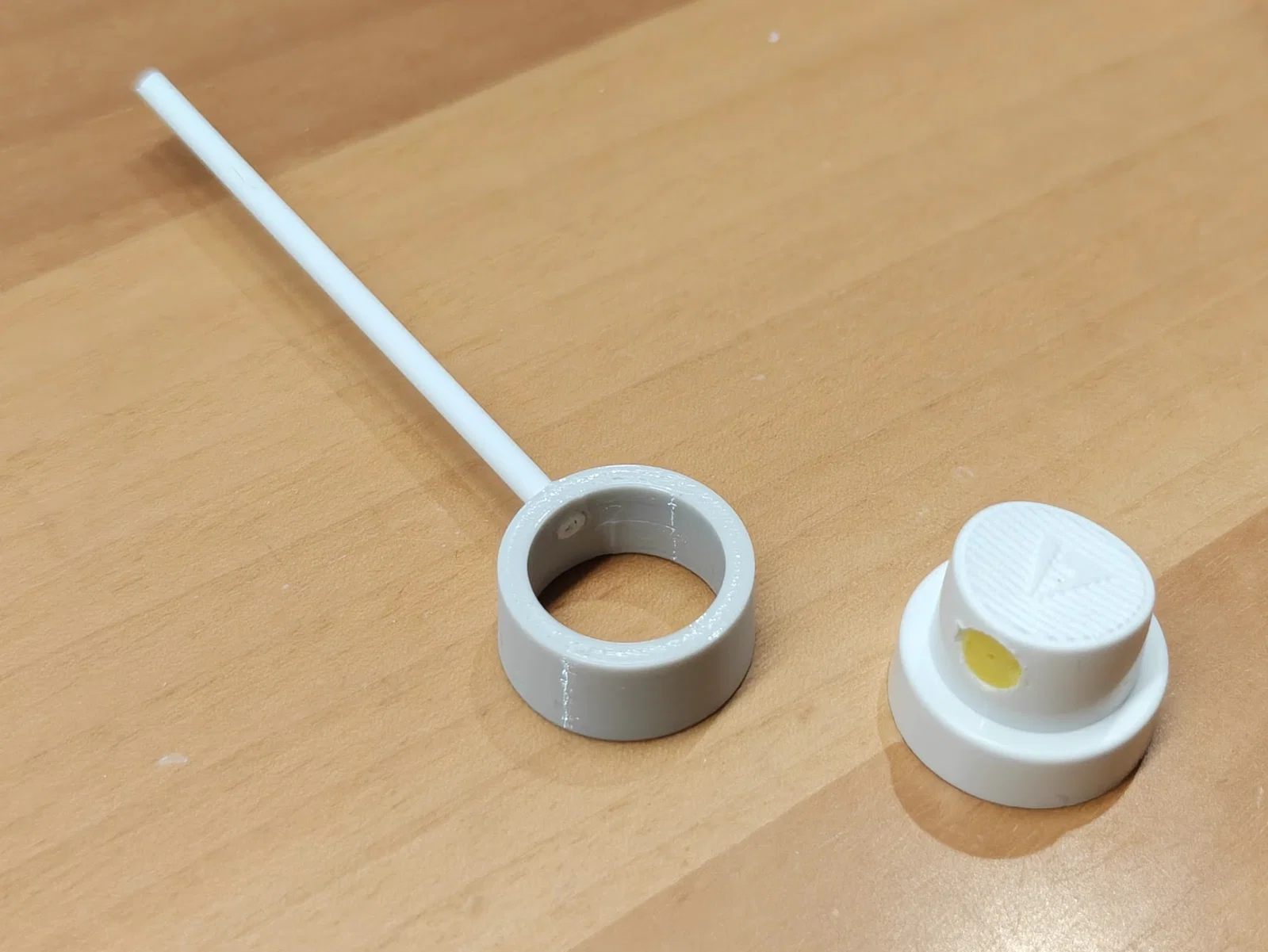

Phần này không thay thế vòi xịt gốc của bình sơn mà sẽ ốp bao quanh nó. Vì hình dạng là hình nón nên bạn cần nhập đúng đường kính đáy và đỉnh để sản phẩm khớp vừa vặn.

Phần ống đầu ra là tùy chọn, bạn có thể thay thế bằng một ống nhỏ bán sẵn ngoài thị trường.

Thông số kỹ thuật:

main_part = tapered_body_with_socket(
    bottom_diameter=17.4,
    top_diameter=16.4,
    height=10.2,
    wall_thickness=2.5,
    outlet_height=6.6,
    outlet_outer_diameter=3.0, # Khớp với OD đầu ra
    outlet_length=40.0         # Khớp với chiều dài đầu ra
)


# --- Tạo ống đầu ra ---
outlet_part = outlet_tube(
    outer_diameter=3.0,
    inner_diameter=1.8,
    length=40.0,
    insert_chamfer=0.5 # Vát 0.5mm để lắp vào dễ hơn
)

Được tạo với sự hỗ trợ của công cụ AI tuyệt vời Proton Lumo.
