Mẫu súng đồ chơi dạng gập The Highlighter

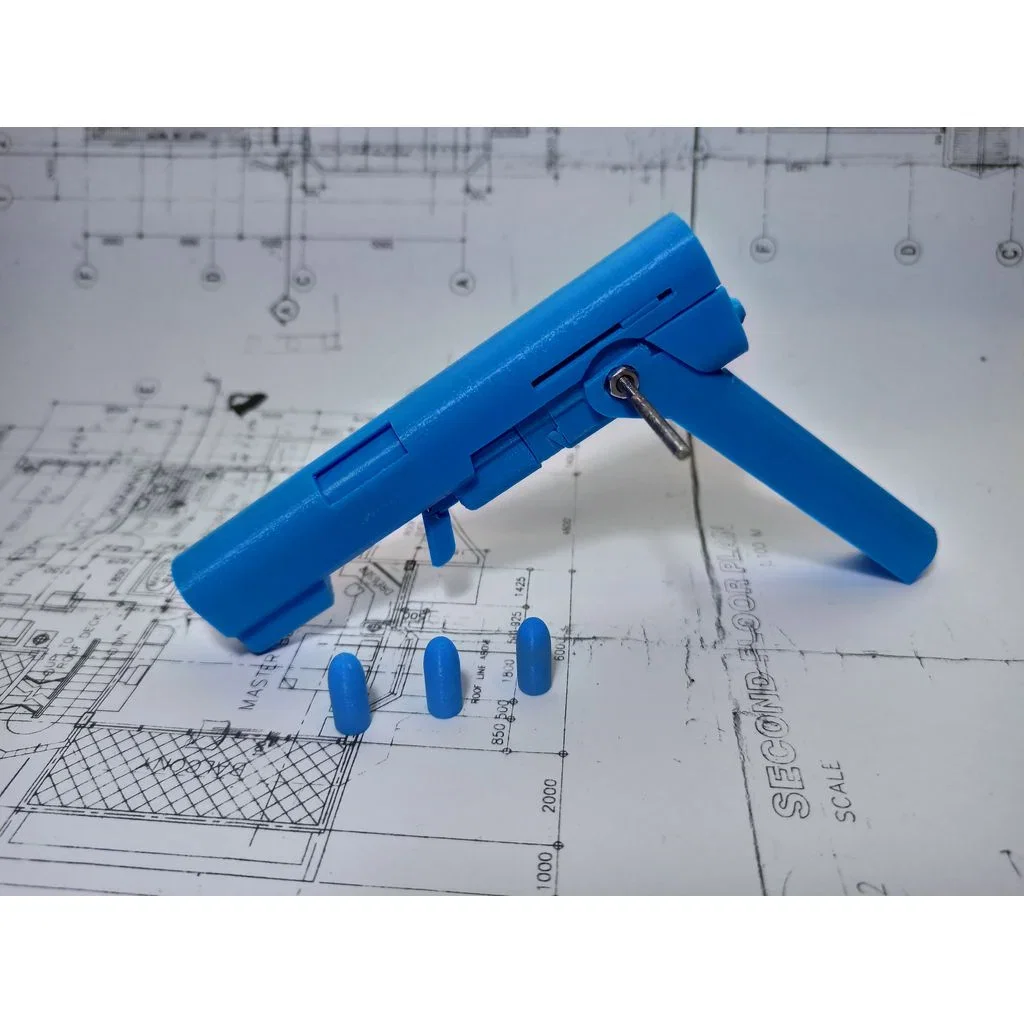

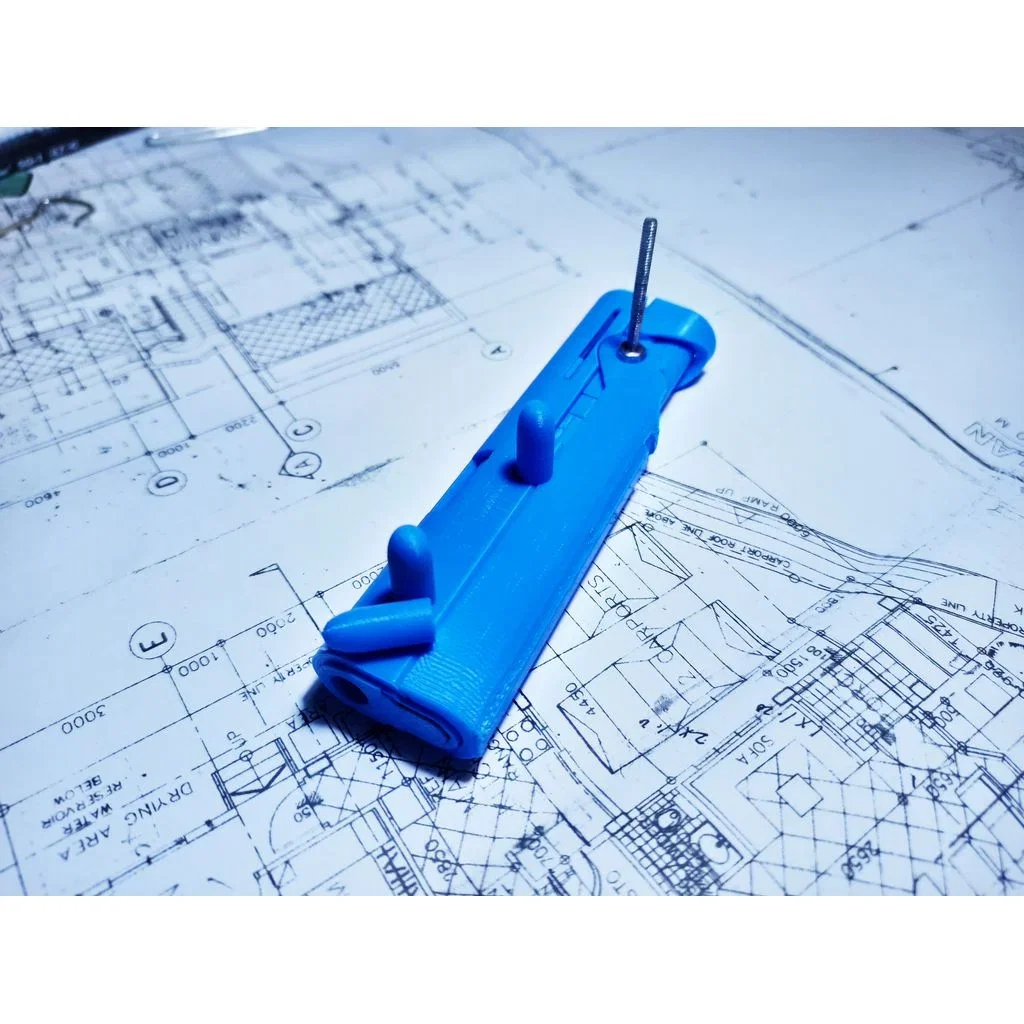

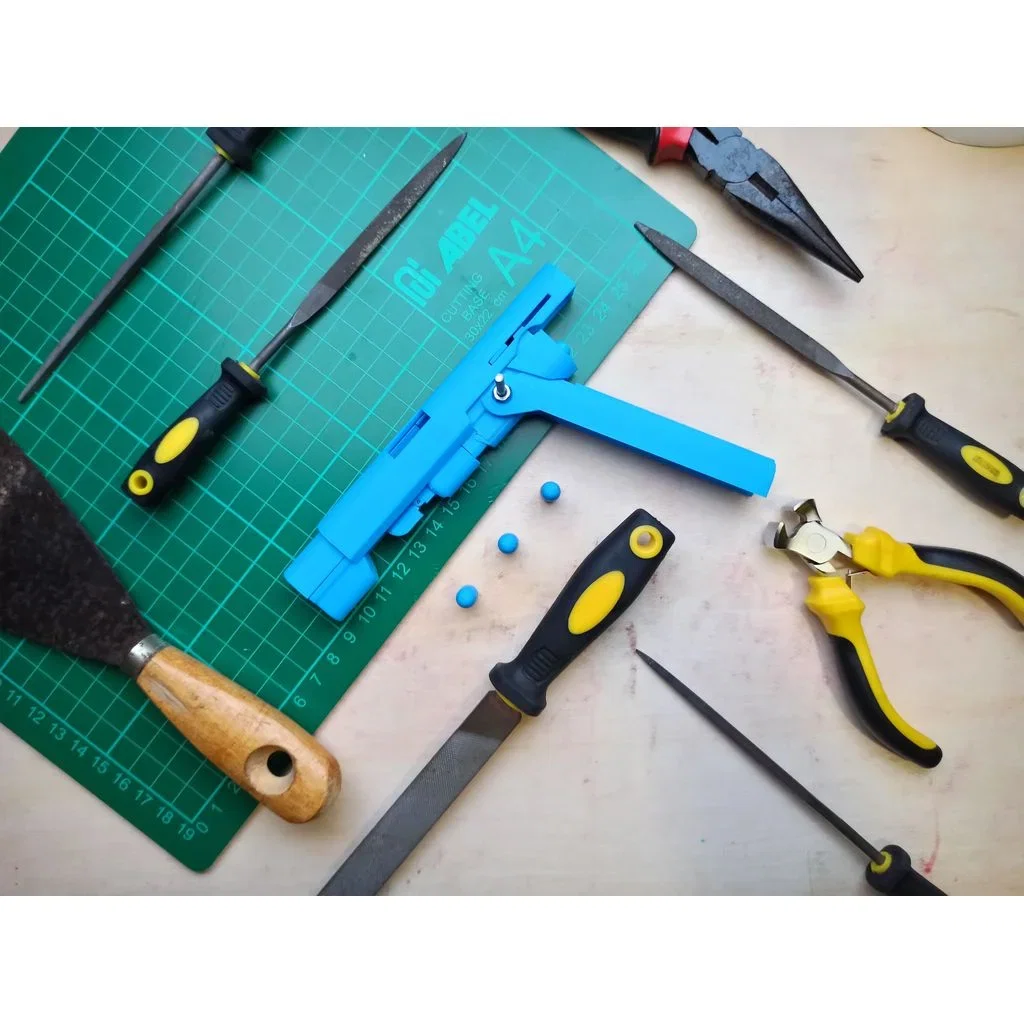

The Highlighter - Mẫu súng đồ chơi dạng gập độc đáo

Dự án này mình thiết kế từ 5 năm trước, lấy cảm hứng từ lúc đang chán trong lớp học và cầm cây bút dạ quang (highlighter) giả làm súng.

Đây là dự án mình thực hiện để học cách tích hợp lò xo vào các bản thiết kế, vì trước đây mỗi khi cần cơ năng, mình toàn dùng dây thun. Đây giống như một bài tập mô hình 3D hơn, với mục tiêu tạo ra một cơ chế gập mở mà có ít bề mặt không liên tục nhất có thể. Nói một cách thẳng thắn thì đây là một thiết kế súng hơi... tệ, bắn đạn nhựa mà còn khó làm đổ nổi vỏ lon nước ngọt rỗng nữa.

Lưu ý: Cần chà nhám và dùng keo dán sắt (superglue) khi lắp ráp.

Ghi chú:

Tất cả các chi tiết đều không cần support, ngoại trừ:

• Receiver Main_Base.stl
• Firing pin.stl
• Handle Clasp_Hook.stl
• Mid receiver.stl

Lò xo:

Cần 5 cái lò xo (vui lòng xem hình ảnh phía trên):

1. Lò xo cò súng: Dùng lò xo bút bi bấm, cắt khoảng 6mm.
2. Lò xo chốt nắp: Dùng lò xo bút bi bấm, cắt khoảng 6mm.
3. Lò xo đẩy chính: Dùng lò xo bút bi bấm, cắt dài nhất có thể.
4. Lò xo khóa kim hỏa: Cắt vỏ lon nước ngọt thành dải rộng 6mm (xem hình minh họa số 4 để biết cách uốn).
5. Lò xo xoắn tay cầm: Đây là phần khó nhất. In file Springmaker.stl, lấy dây đàn Guitar dây G, xỏ đầu dây vào lỗ rồi quấn chặt 6 vòng quanh trục. Sau đó cắt ra và uốn theo hình dưới. Độ dày lò xo phải dưới 2mm.

Lắp ráp:

In mỗi linh kiện một chiếc và lắp ráp theo hướng dẫn: Nhớ chà nhám nếu thấy không khớp nhé :)

Cần dán keo 502 cho các cặp linh kiện: 12 & 13; 10 & 11; 16 & 18; và 14 & 15.

Đặt kim hỏa (21) vào các rãnh trên nắp trượt (11). Sau đó đặt các miếng che đường dẫn (14 & 15) vào giữa 11 & 21 trước khi dán các miếng che lại với nhau.

Các trục mỏng trong thiết kế là kẹp giấy được cắt vừa vặn. Bản lề chính cần một ốc vít m3x14 loại chìm (countersunk). Mình phát hiện ra ốc m2.5 mình thiết kế trong hình minh họa không thực sự cần thiết, nên mọi người có thể bỏ qua bước đó.
