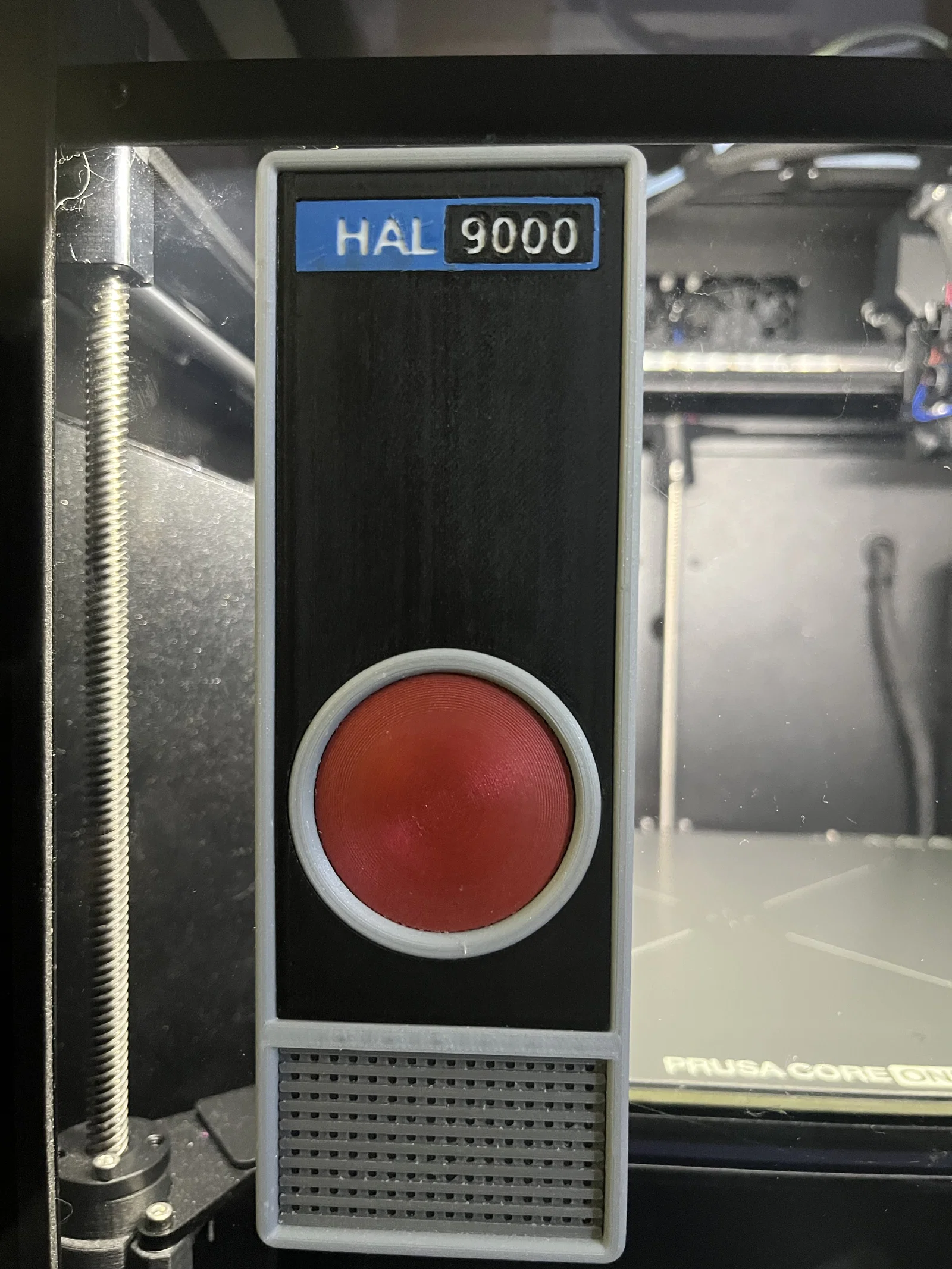

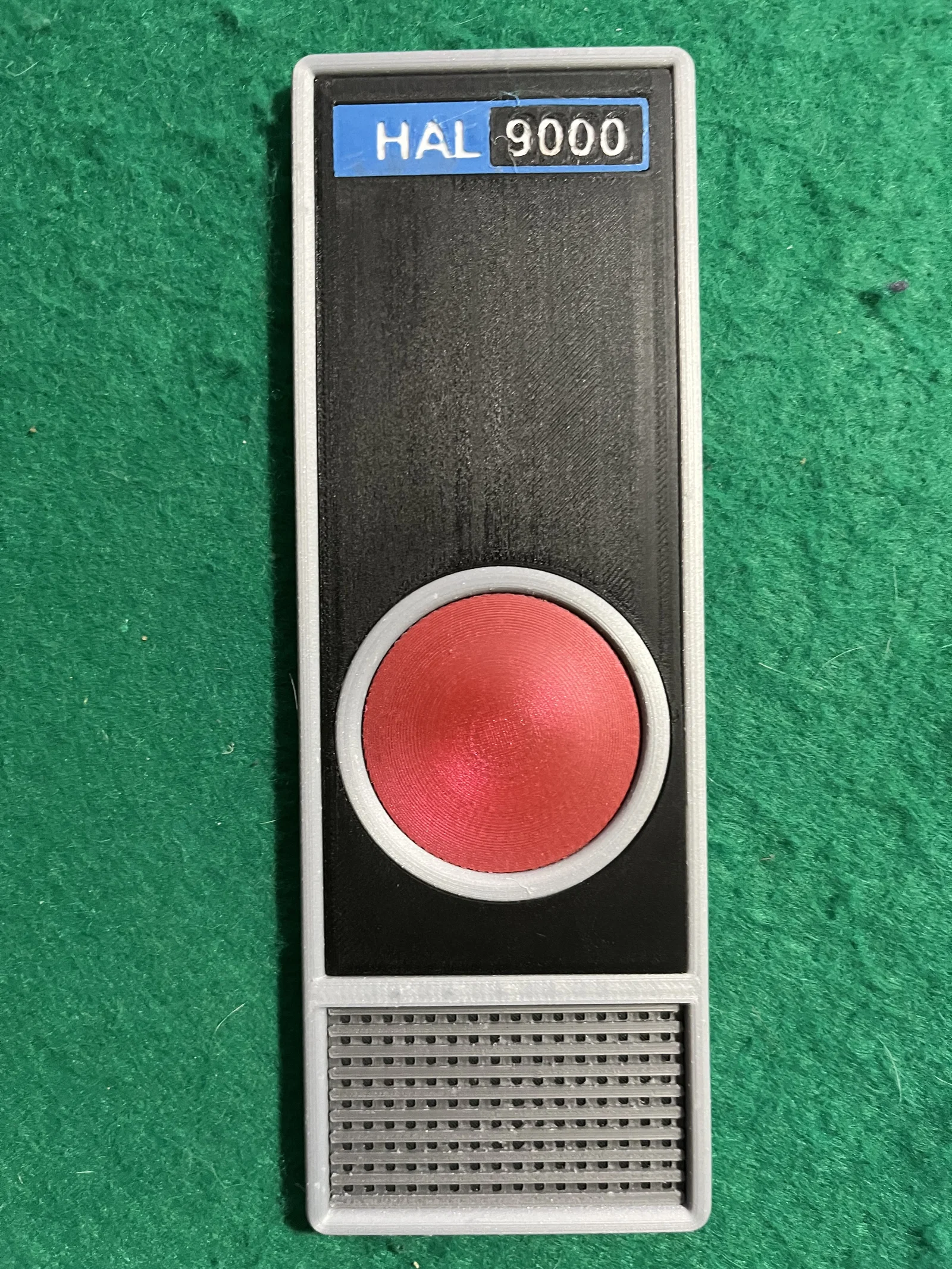

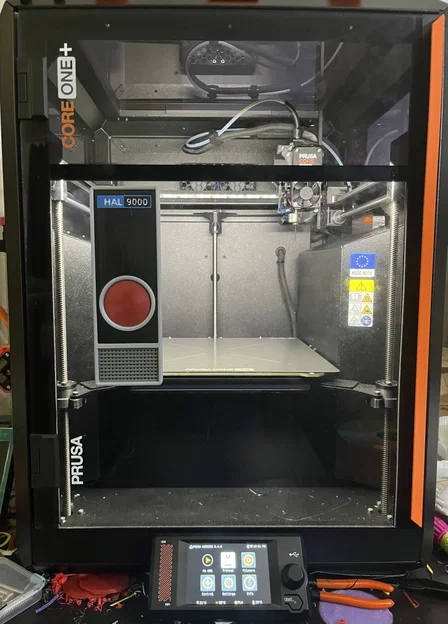

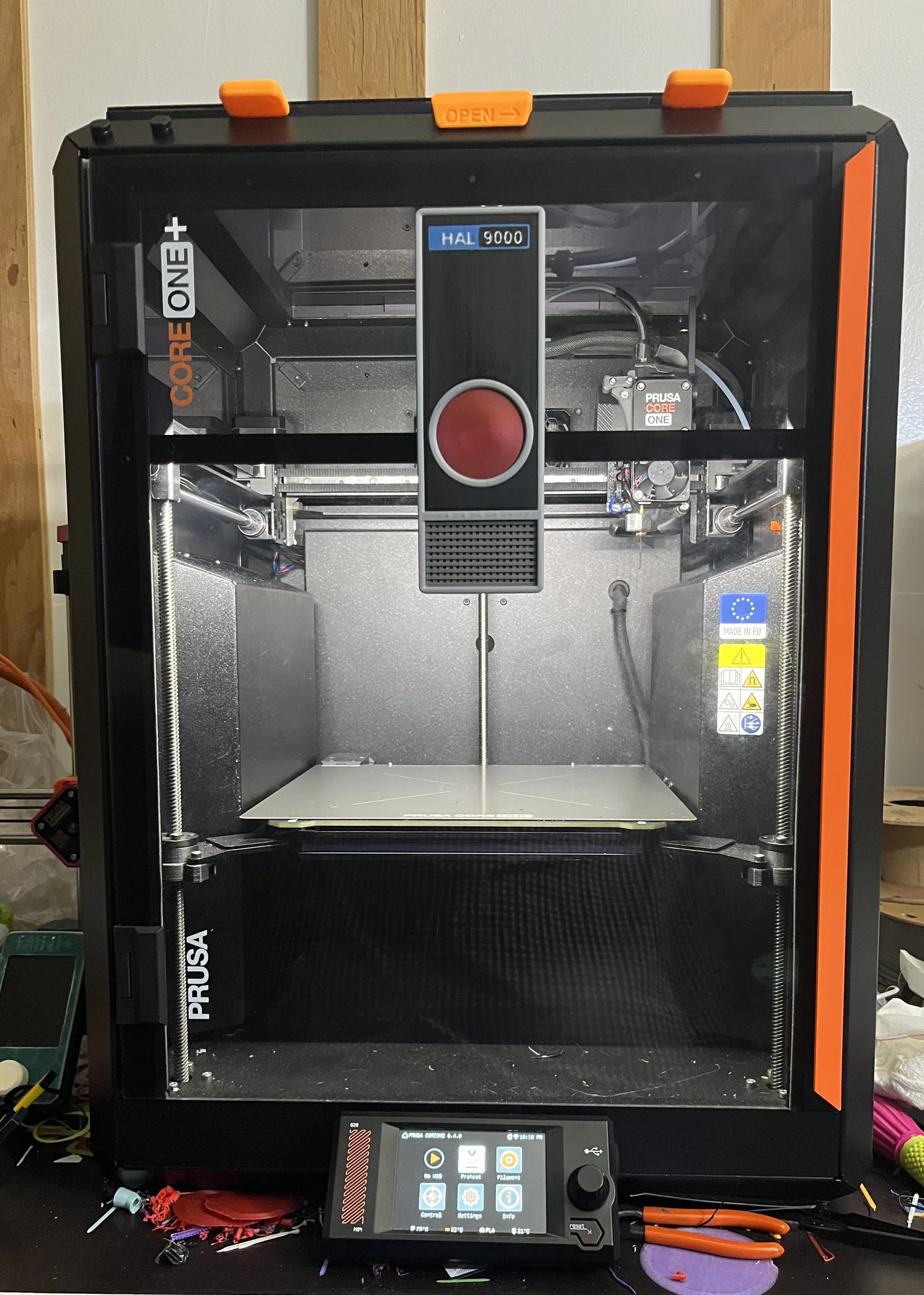

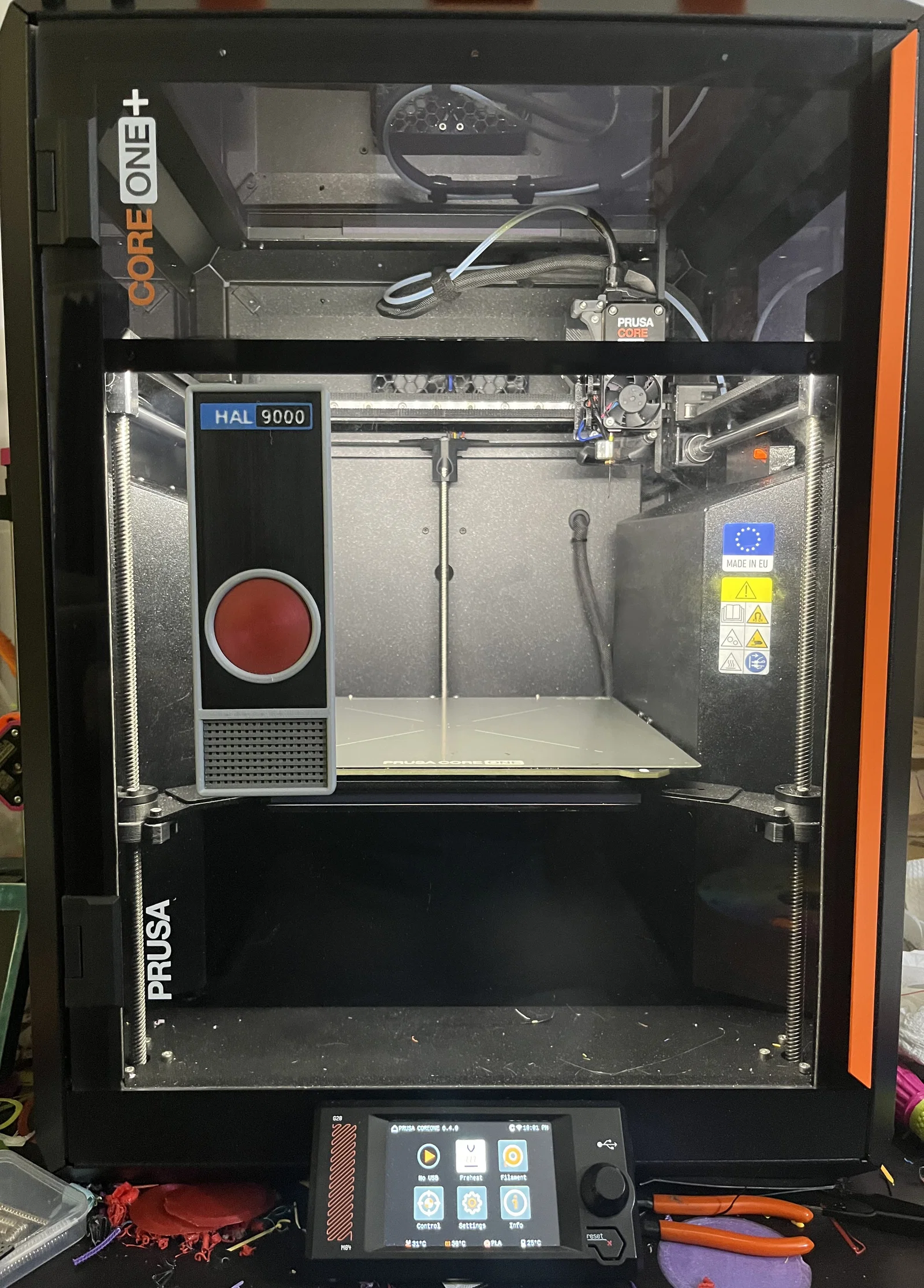

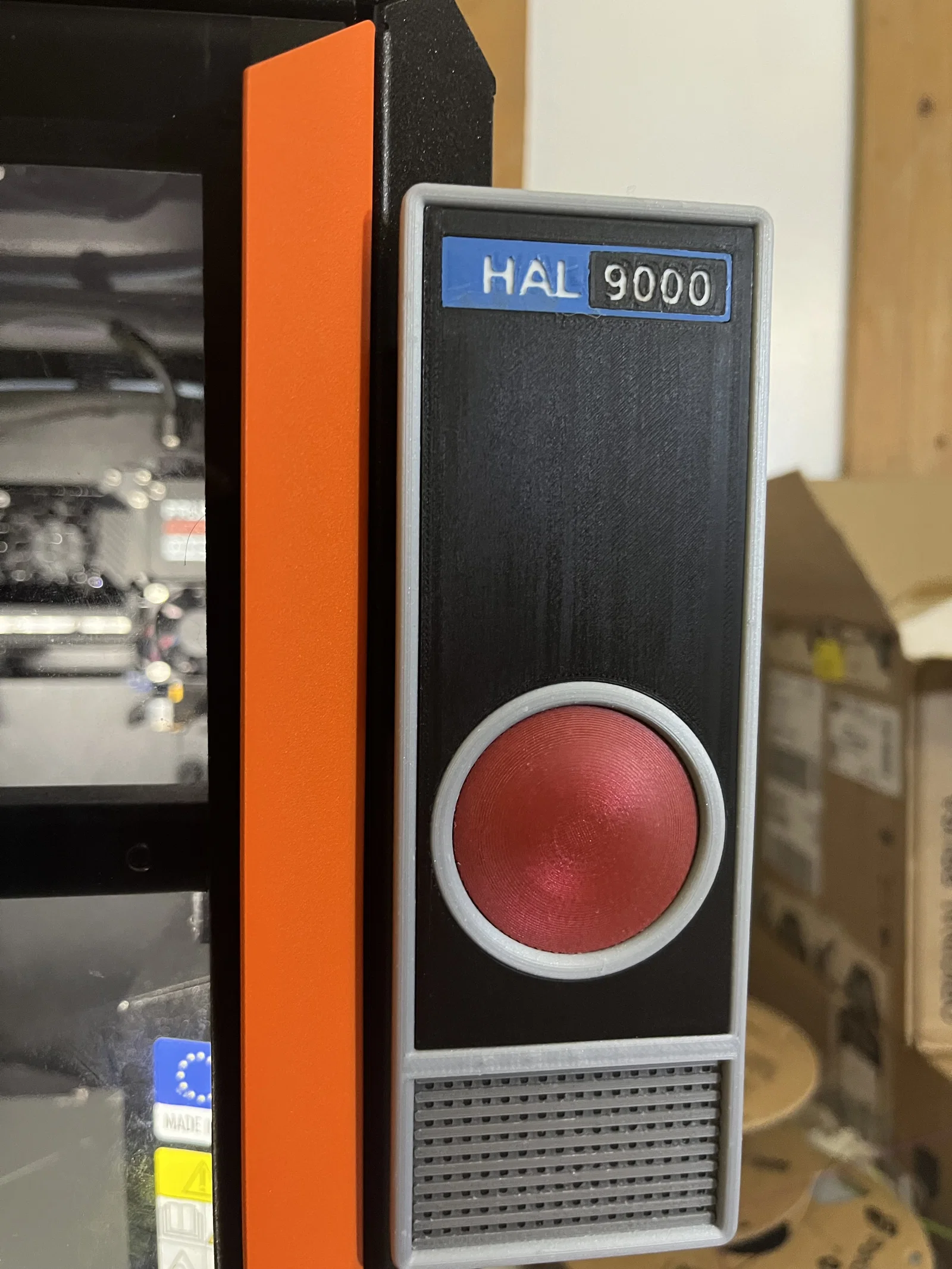

Mô hình HAL 9000 trang trí máy in

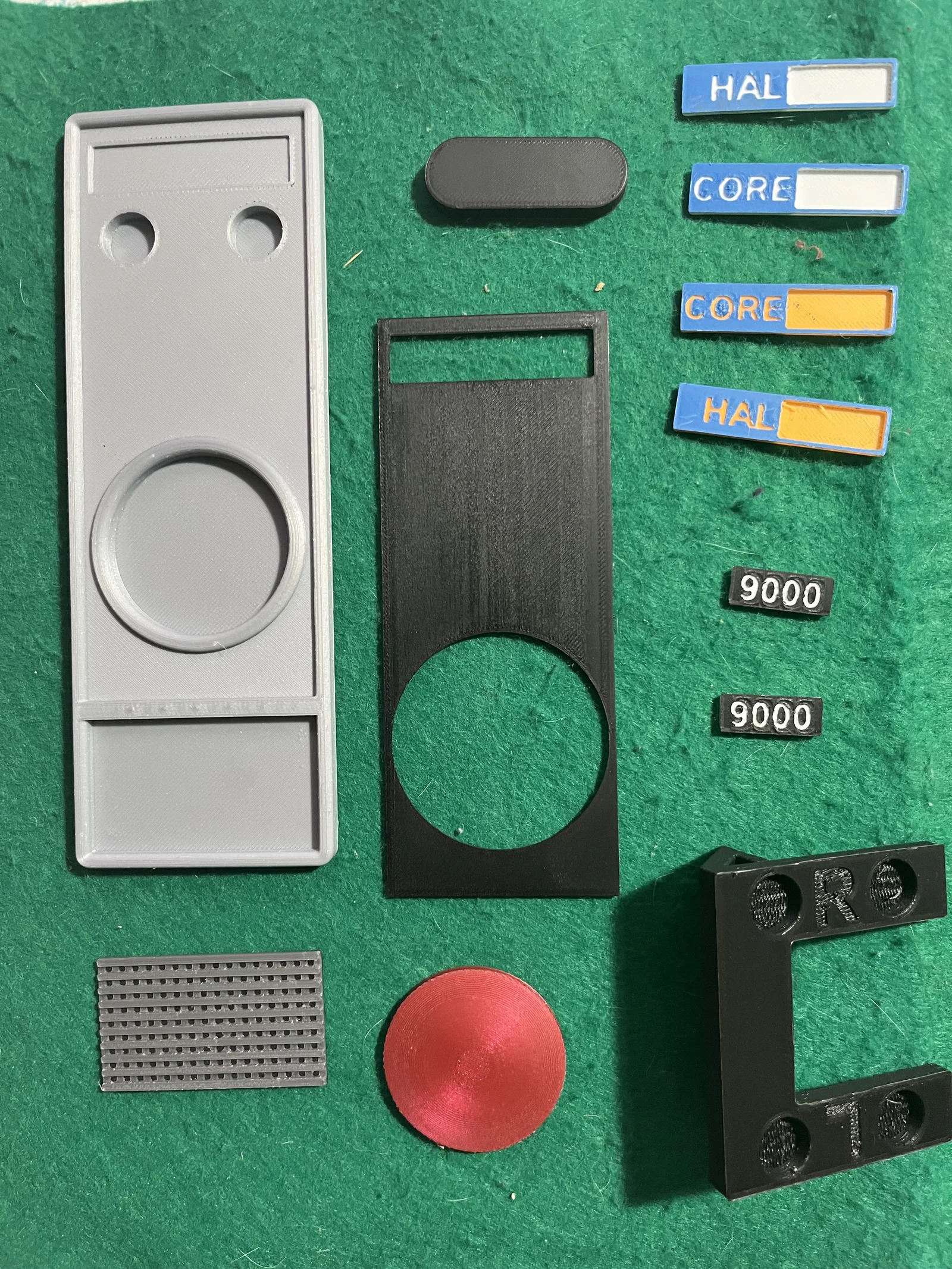

Các linh kiện cần chuẩn bị: 4 – 8 nam châm tùy vào cách bạn muốn lắp (phần thân chính cần 2 nam châm, giá đỡ bên hông cần tối thiểu 4 nam châm, cửa giữ nam châm cần 2 nam châm); keo dán sắt để cố định các bộ phận.

Các lỗ trên mô hình được thiết kế cho loại nam châm 12mm x 4mm mà mình có sẵn. (Mình đã đính kèm các tệp trong thư mục “for magnet text modification STL files” để bạn có thể dễ dàng tùy chỉnh kích thước lỗ trong Prusa Slicer cho phù hợp với loại nam châm bạn đang có).

Cài đặt in

Tất cả các file đều có độ hở 0.15mm, in với chiều cao lớp 0.2mm, infill 15%, không cần support trừ khi có ghi chú bên dưới. Việc sử dụng tính năng ironing (là phẳng bề mặt) là để tăng tính thẩm mỹ, không bắt buộc.

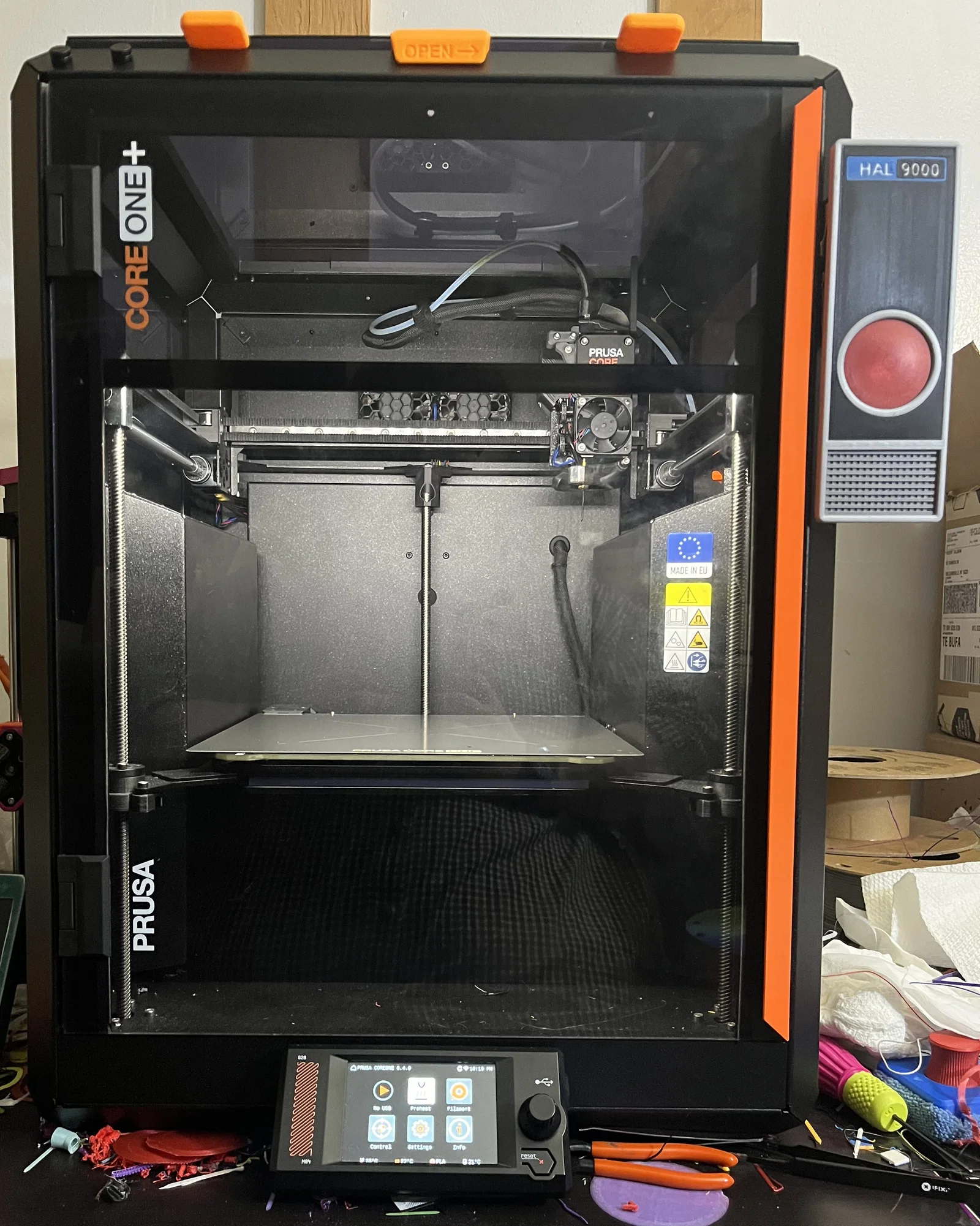

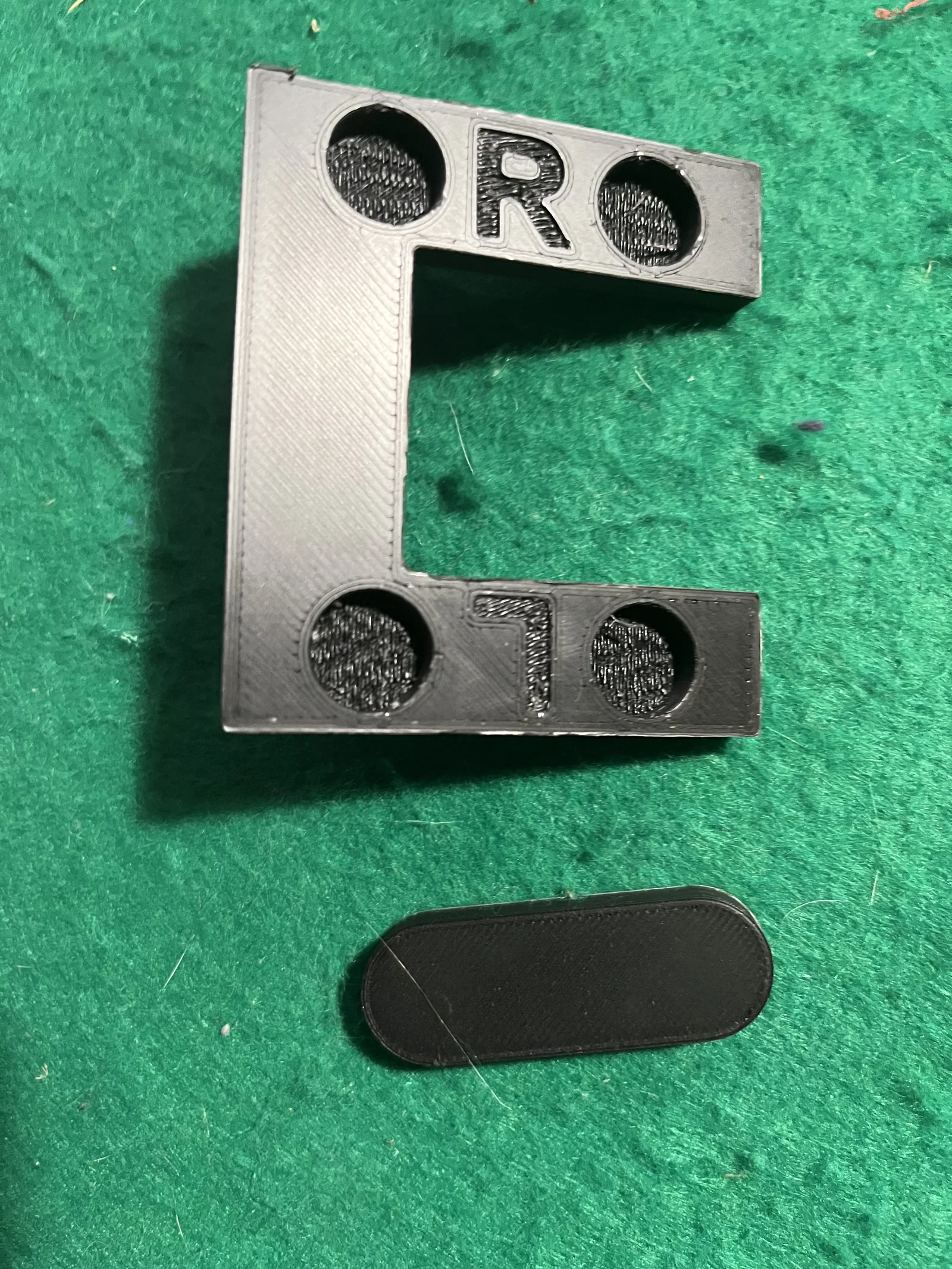

“Side holder” (Giá đỡ bên hông): Cần support cho các lỗ nam châm hướng xuống bàn in. In với chữ “L” và “R” hướng xuống dưới. Chữ “L” và “R” giúp bạn chọn vị trí lắp bên trái hoặc phải của cửa. Chỉ đặt nam châm vào các lỗ nằm cạnh chữ mà bạn dự định sử dụng.

“Hal magnet holder door” (Cửa giữ nam châm): Tạm dừng in ở độ cao 4mm để chèn nam châm (đặt mặt lớp mỏng hơn hướng xuống dưới).

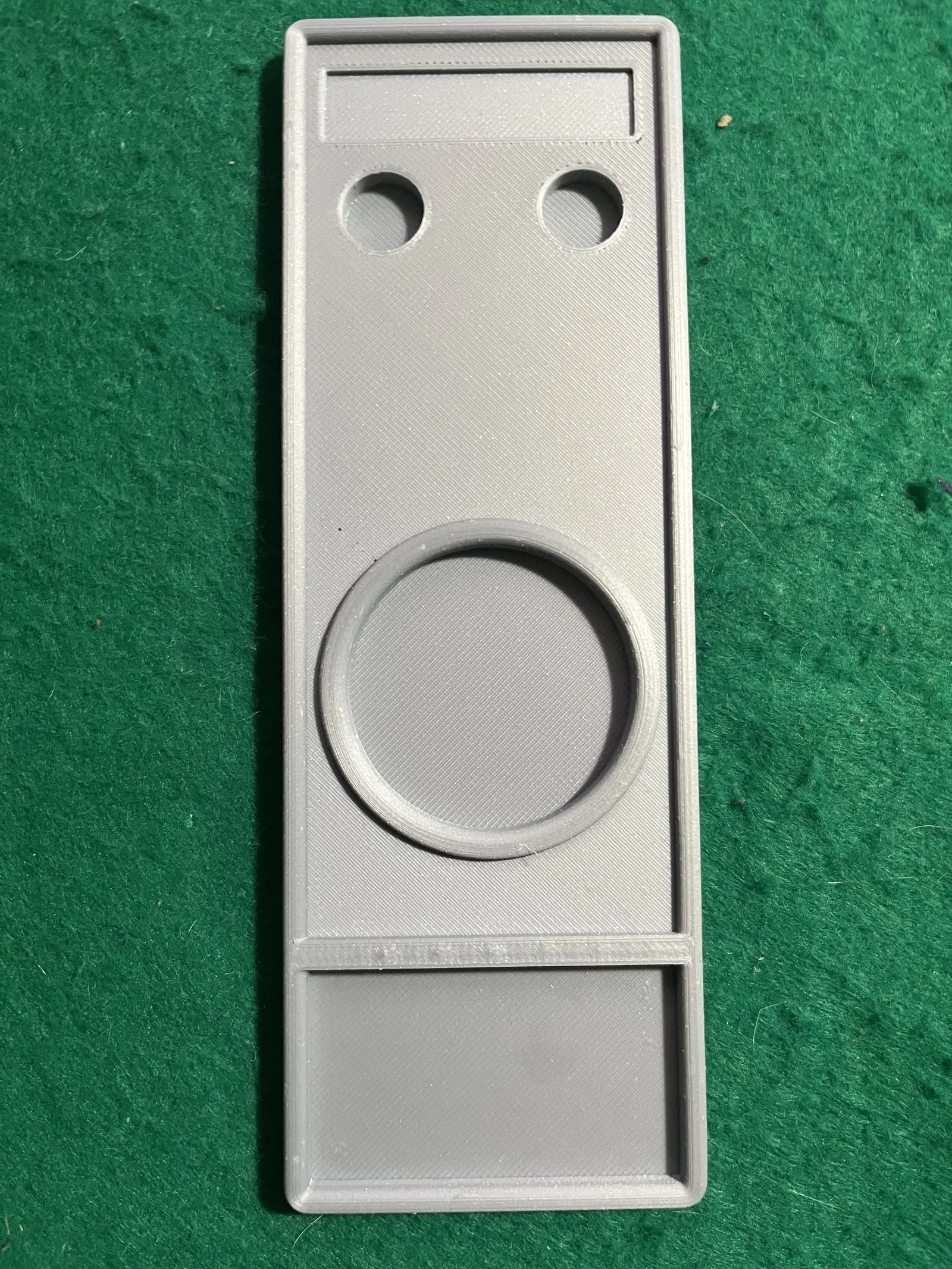

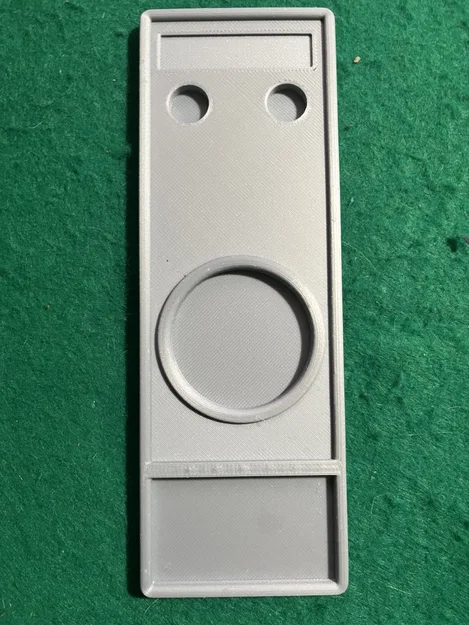

“Hal main body” (Thân chính HAL): Trong hình, mình đã chỉnh chiều cao lớp in thành 0.1mm từ độ cao 4.0mm đến 6.4mm (phần đỉnh).

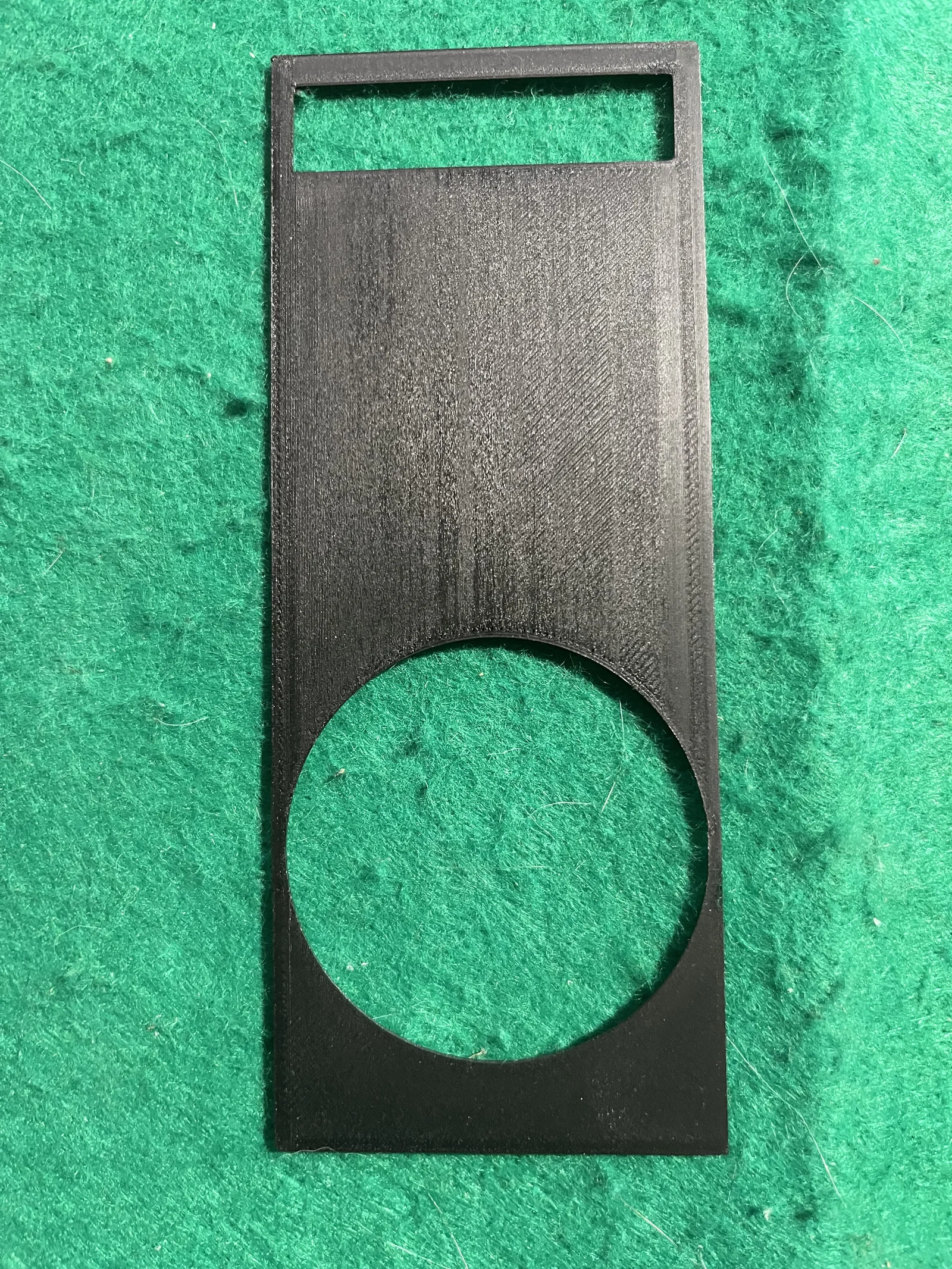

“Hal screen” (Màn hình HAL): Trong hình, mình chỉnh chiều cao lớp in thành 0.1mm từ 0.4mm đến 1.6mm (phần đỉnh). Đổi màu từ đen sang bạc ở độ cao 0.6mm. Bật tính năng ironing cho các bề mặt màu bạc ở trên cùng.

“Hal black inset”: Bật ironing cho các bề mặt trên cùng.

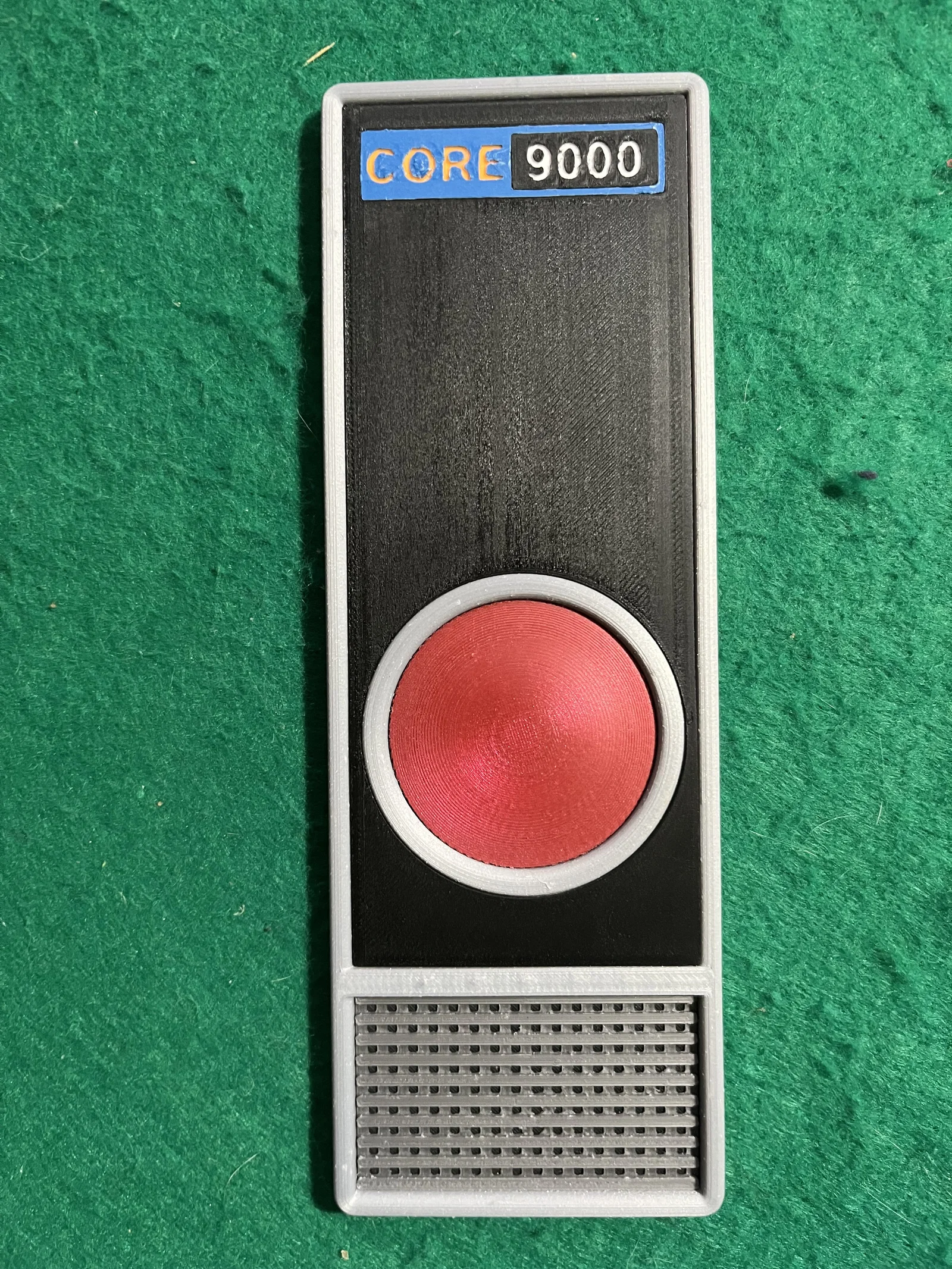

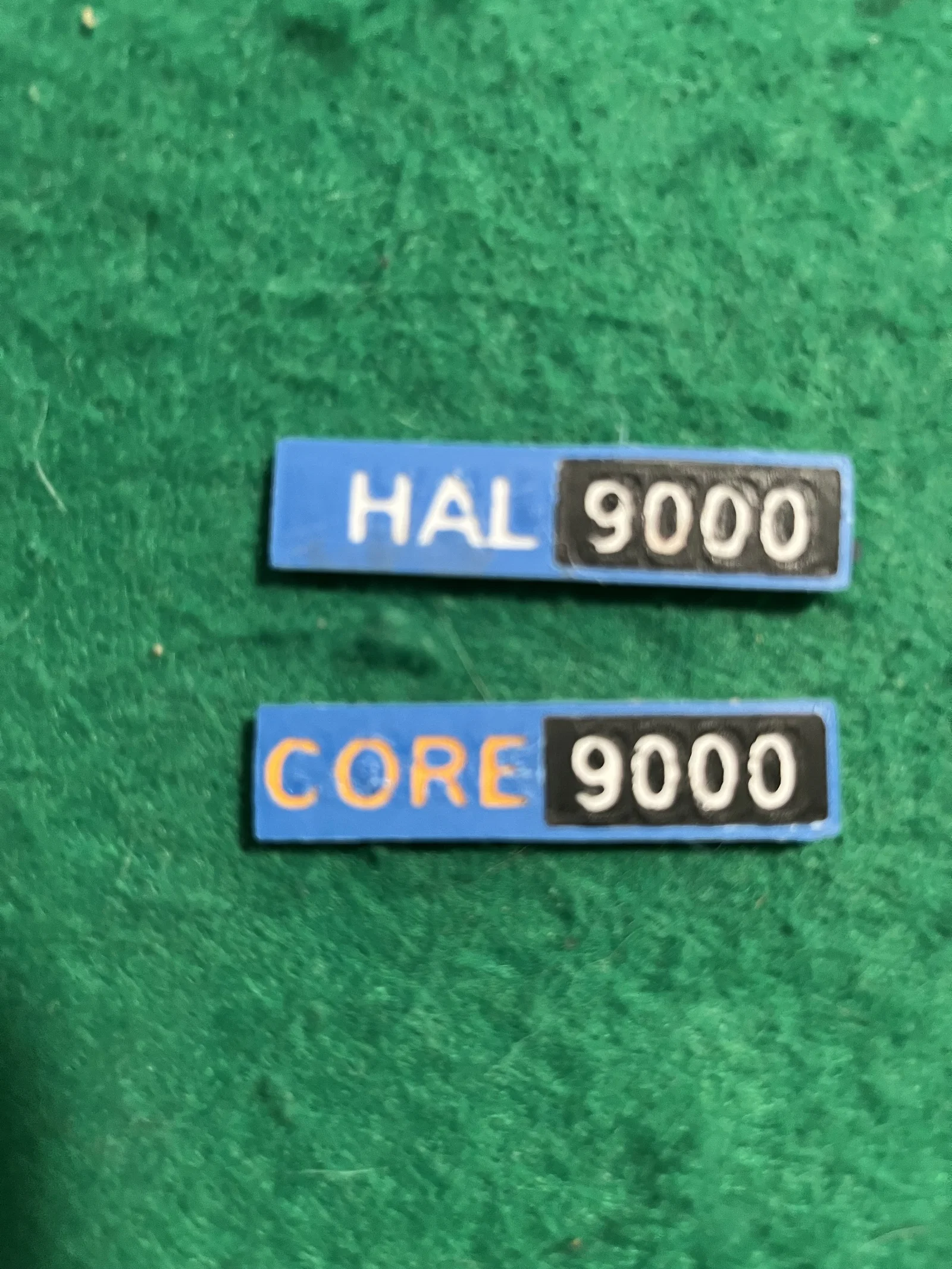

“Hal core inset”, “Hal HAL inset”: In với chiều cao lớp 0.1mm, đổi màu ở độ cao 1.7mm.

“Hal 9000 inset”: In với chiều cao lớp 0.1mm, đổi màu ở độ cao 1.3mm, bật ironing cho tất cả các bề mặt trên cùng.

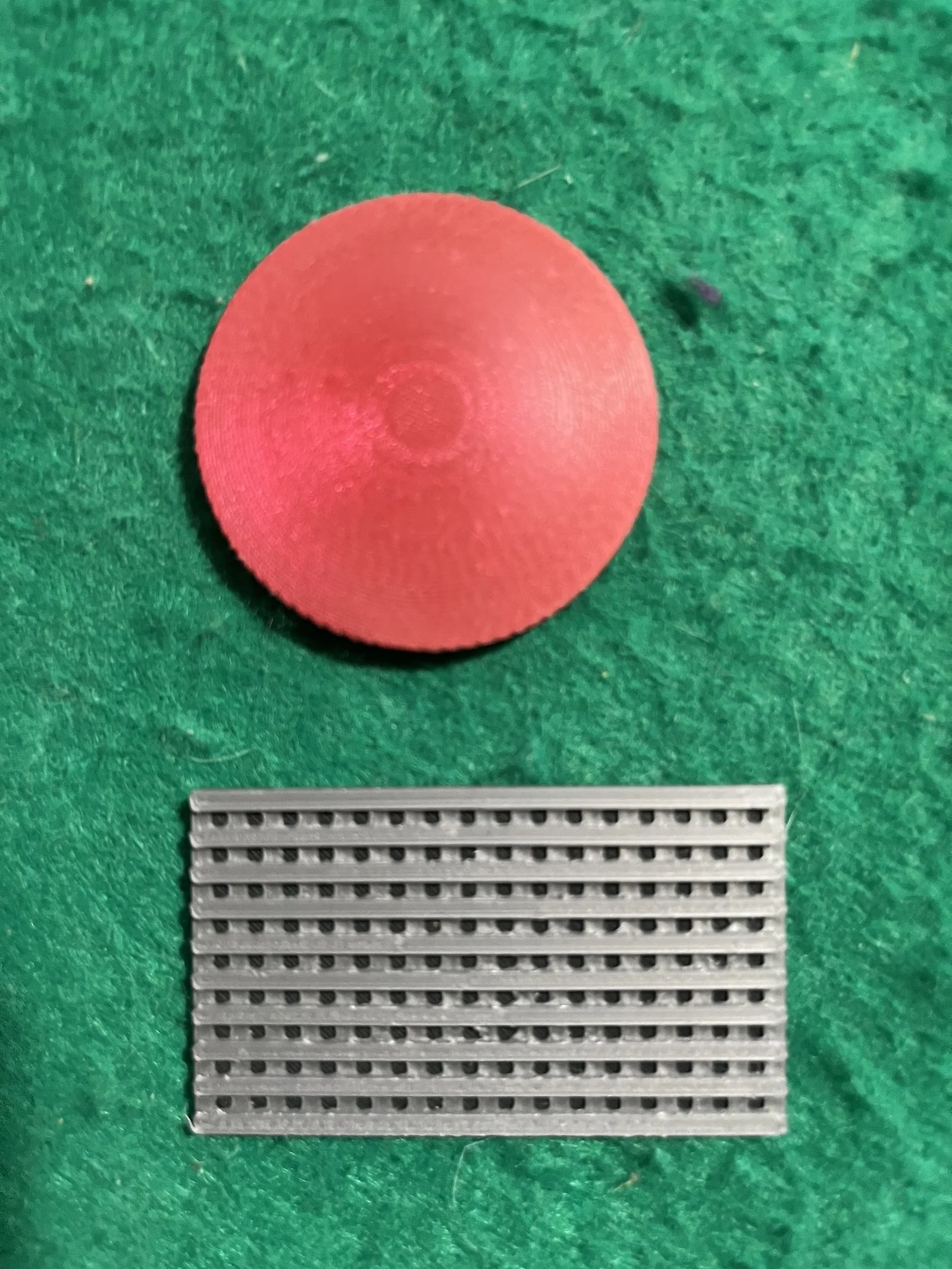

“Hal lens” (Thấu kính HAL): In với chiều cao lớp 0.1mm (hình ảnh đã qua xử lý chà nhám sau khi in).

Các loại nhựa Filament đã sử dụng (tất cả là Polymaker PolyTerra PLA):

Matte Sapphire Blue: cho hal hal inset và hal core inset

Starlight Mars: cho hal lens

Silk Silver: cho hal main body

Matte Charcoal Black: cho hal screen, hal 9000 inset và hal black inset

Steel Gray: cho màn hình

Neon Orange: cho core inset

Cotton White: cho 9000 inset và hal inset

File bổ sung:

“hal 9000 inset blank”, “hal inset core blank”: được cung cấp để bạn có thể thêm văn bản tùy ý trong Prusa Slicer.

“hal side holder micro”, “hal magnet door micro”, “hal main body micro mag”, và “hal magnet door micro magnet”: có lỗ kích thước 4mm x 1mm để bạn dễ dàng dùng Prusa Slicer thêm negative volume nhằm vừa vặn với nam châm của bạn.

(Nếu bạn định gắn lên cửa, hãy đảm bảo nam châm được che chắn hoàn toàn để tránh làm trầy xước bề mặt cửa!!!!!)

“hal 9000 f3d file” và “hal 9000 step file”: được đính kèm để bạn dễ dàng sửa đổi mô hình.
