Cành đậu dành cho mô hình chú cú phát ra tiếng kêu wind chime

Mô tả

Một chú cú phát ra tiếng kêu hooot hooot tuyệt vời thì làm sao thiếu được một cái cành đậu "tuyệt vời" (ờ thì, ít nhất là cũng ổn) chứ?

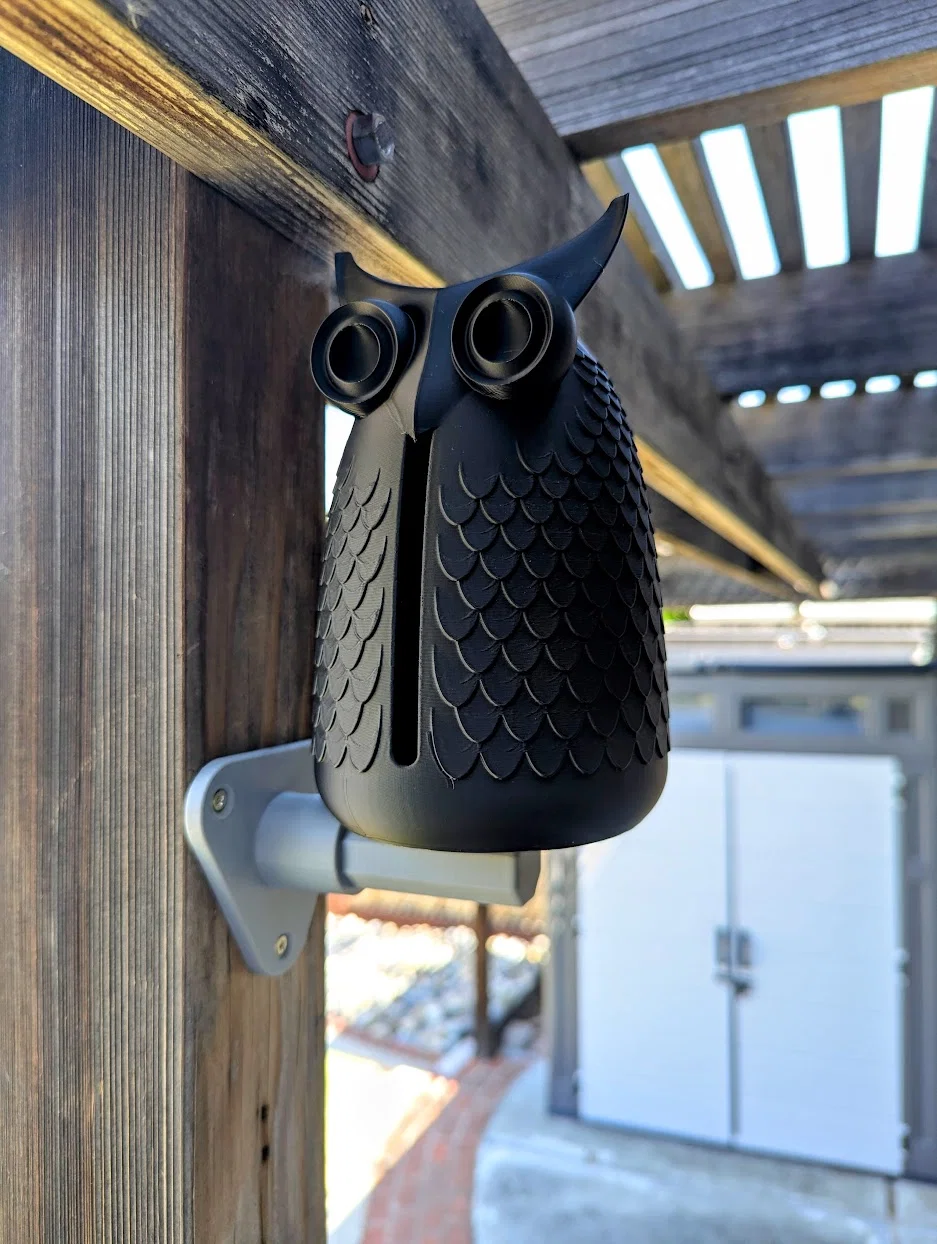

Đây là mẫu cành đậu đơn giản dành cho mẫu Hooting Owl Wind Chime của tác giả christopher-auer. Mình rất thích ý tưởng và mô hình của Christopher, nhưng mình không muốn treo nó lên hay chỉ dùng mỗi một khúc cây gỗ để giữ chú cú. Thế là mình quyết định thiết kế một cái cành đậu vừa đơn giản, chắc chắn, lại còn dễ in và dễ dàng gắn lên vách nhà, sàn gỗ, tường hoặc bất kỳ bề mặt đứng nào.

Mình coi đây là một đóng góp nhỏ bé của mình cho mô hình tuyệt vời của Christopher.

Hướng dẫn in

• Chất liệu: PLA hoặc PETG (dùng PETG sẽ bền hơn nếu để ngoài trời).
• Độ dày lớp in (Layer height): Mình dùng 0.28mm. Mô hình không yêu cầu chi tiết quá cao nên thông số này không quá quan trọng.
• Support/Brim: Bạn cứ để cài đặt brim ở chế độ tự động là được. Không cần dùng support.
• Độ bền: Mấy chú cú này khá nhẹ, bạn có thể giảm infill xuống khoảng 5% để tiết kiệm nhựa.

Mô hình gồm ba phần cần lắp ráp sau khi in xong. Không cần dùng keo hay bất kỳ phụ kiện nào khác:

Phần đế gắn tường (The wall base)

Đây là phần để cố định vào tường. Dùng ba con vít đầu bằng cỡ #6 hoặc #8 để bắt vào tường. Chú cú rất nhẹ nên đôi khi chỉ cần hai con vít phía trên là đủ. Hãy in với phần lỗ bát giác hướng lên trên.

Lưu ý: Hướng lắp đặt vào tường rất quan trọng! Phần đế tường phải được đặt sao cho đáy của tam giác hướng lên trên. Hãy nhìn vào ba cạnh của tam giác và xác định cạnh nào song song với một trong các cạnh của lỗ bát giác. Cạnh đó phải hướng lên trên nhé.

Phần cành đậu (The perch)

Đây là phần cành tám cạnh, một đầu gắn vào đế tường, đầu kia có một hốc nhỏ. Không cần dùng keo đâu, cành đậu sẽ khít chặt vào đế. Hãy đảm bảo cái lỗ ở đầu còn lại hướng lên trên. In với tư thế cái lỗ hướng lên nhé.

Phần trục nối (The shaft)

Đây là phần nối chú cú vào cành đậu. Một đầu trục cắm vào lỗ dưới bụng chú cú (đừng thắc mắc, cứ chấp nhận đi, được chứ? 😂) và đầu còn lại cắm vào lỗ trên cành đậu.

Lưu ý: Trục này không hoàn toàn là hình trụ. Nó có độ côn để cắm vào chú cú chắc chắn hơn. Đầu nhỏ hơn sẽ cắm vào chú cú, đầu to hơn cắm vào cành đậu. Nếu lắp ngược lại, bạn sẽ thấy ngay là có gì đó không ổn.

Các tệp tin

Có tổng cộng năm tệp tin mô hình:

• Đế gắn tường (STL).
• Cành đậu 90mm (STL, dành cho cú cỡ trung bình).
• Cành đậu 140mm (STL, dành cho cú cỡ lớn hơn).
• Trục nối (STL).
• Tệp 3MF chứa tất cả các phần theo đúng hướng in. Hãy xem tệp này để biết cách in các chi tiết mà không cần dùng support.

Lời cảm ơn

Xin cảm ơn Christopher vì mô hình tuyệt vời của anh ấy. Mình đã rất thích thú khi in và thiết kế thêm cành đậu này cho chú cú. Tiếc là vừa in xong và lắp lên thì gió lại lặng, thế là chú cú của mình vẫn chưa chịu kêu tiếng nào... 🦉
