Bộ Jig Khoan Thanh Carbon Fiber cho Death Racer Weapon (bludgeon)

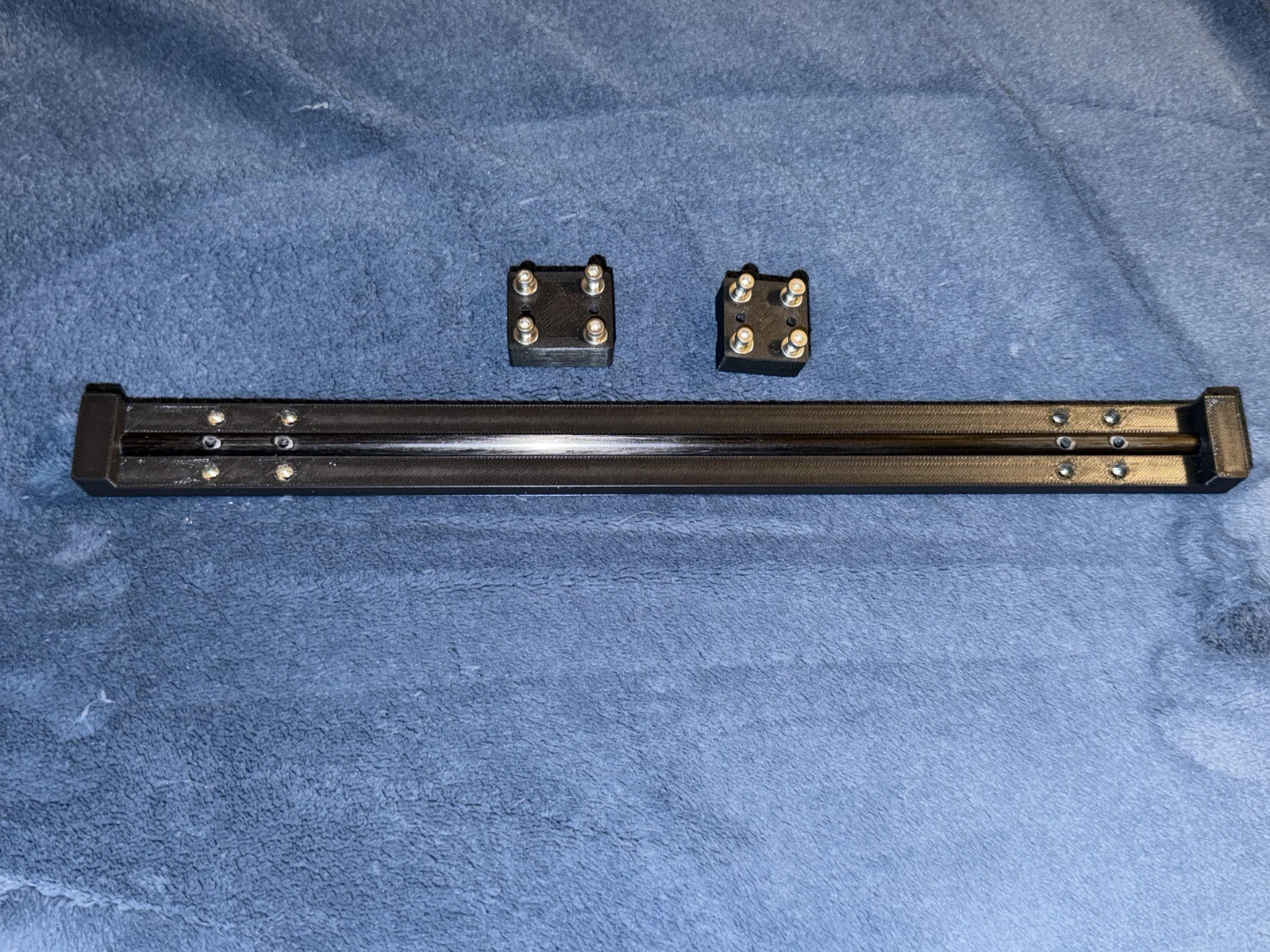

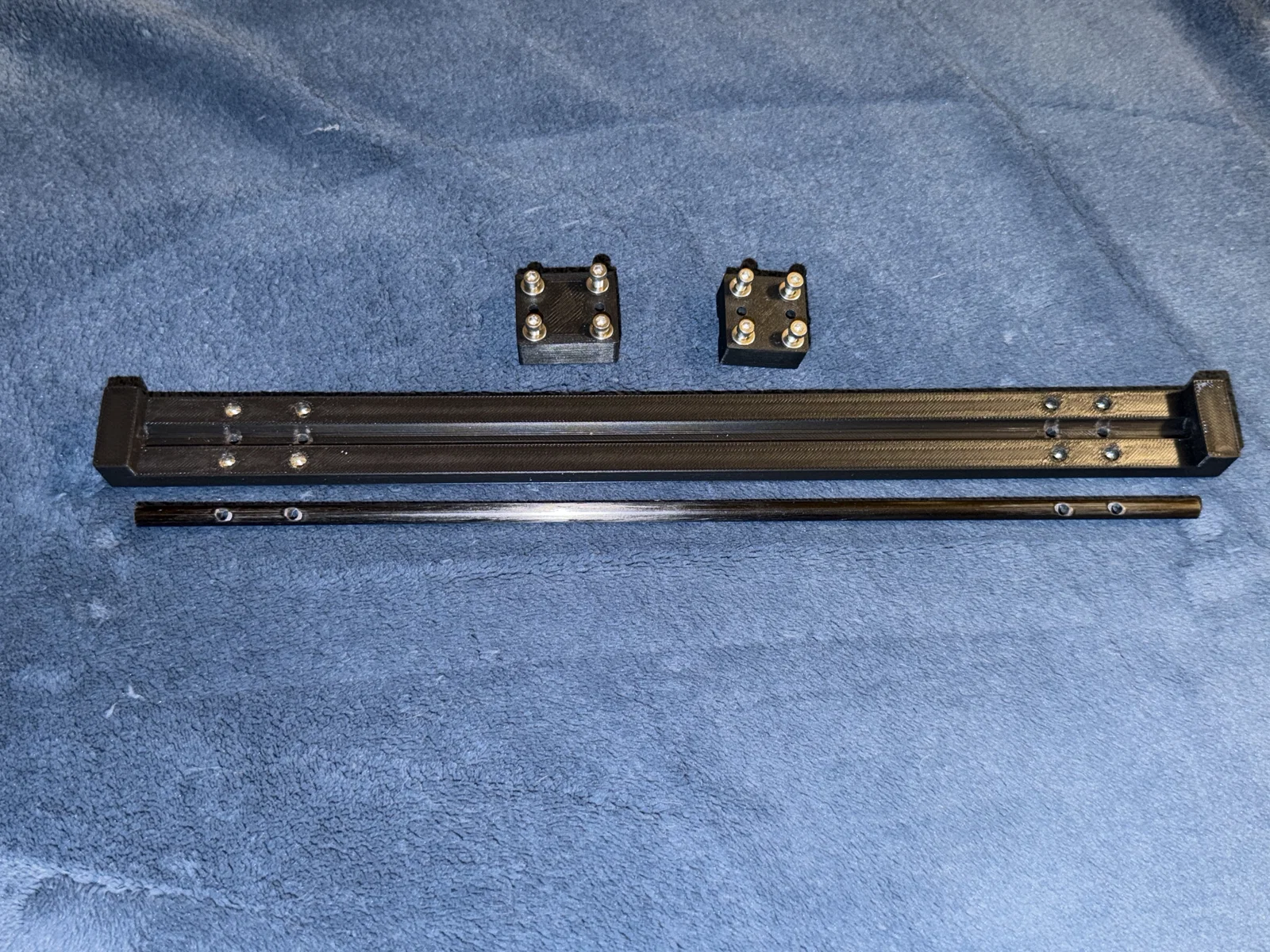

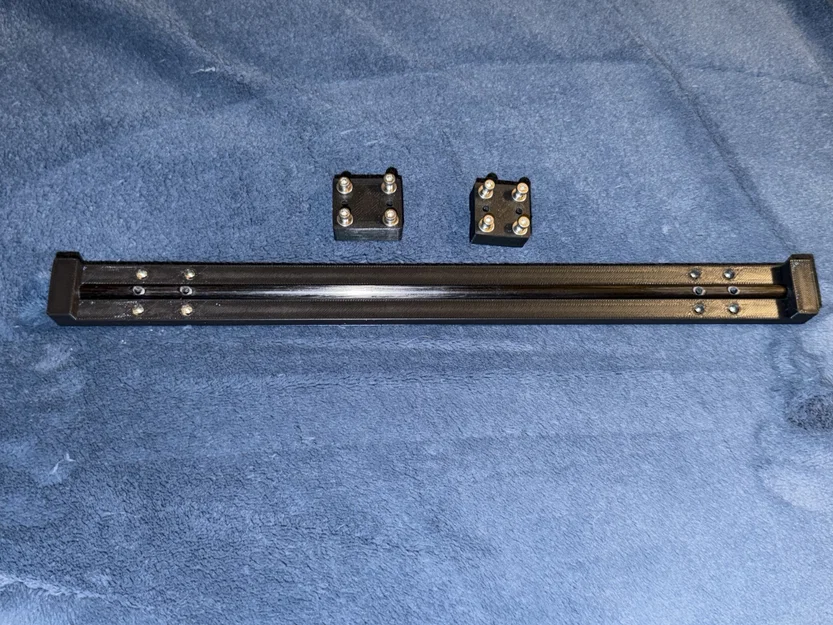

Cái jig này được thiết kế để giữ chặt thanh carbon fiber, giúp bác khoan lỗ chính xác bằng máy khoan bàn. Nó đảm bảo các lỗ được căn chỉnh chuẩn xác, giúp việc thay thế linh kiện trở nên dễ dàng cho những ai lỡ làm hỏng thanh cũ.

Tôi in cái jig này bằng nhựa PLA với thông số 6 lớp tường (walls) và 20% infill kiểu gyroid. Có thể hơi thừa, nhưng vì đây là công cụ kẹp nên độ bền cao sẽ tốt hơn.

Tôi đã doa lại tất cả các lỗ trên phần kẹp phía trên bằng mũi doa 3 mm, nhưng bác cũng có thể dùng mũi khoan 3 mm hoặc 1/8" để thay thế.

Các heat set insert đã được gắn từ phía dưới để tăng thêm độ chắc chắn.

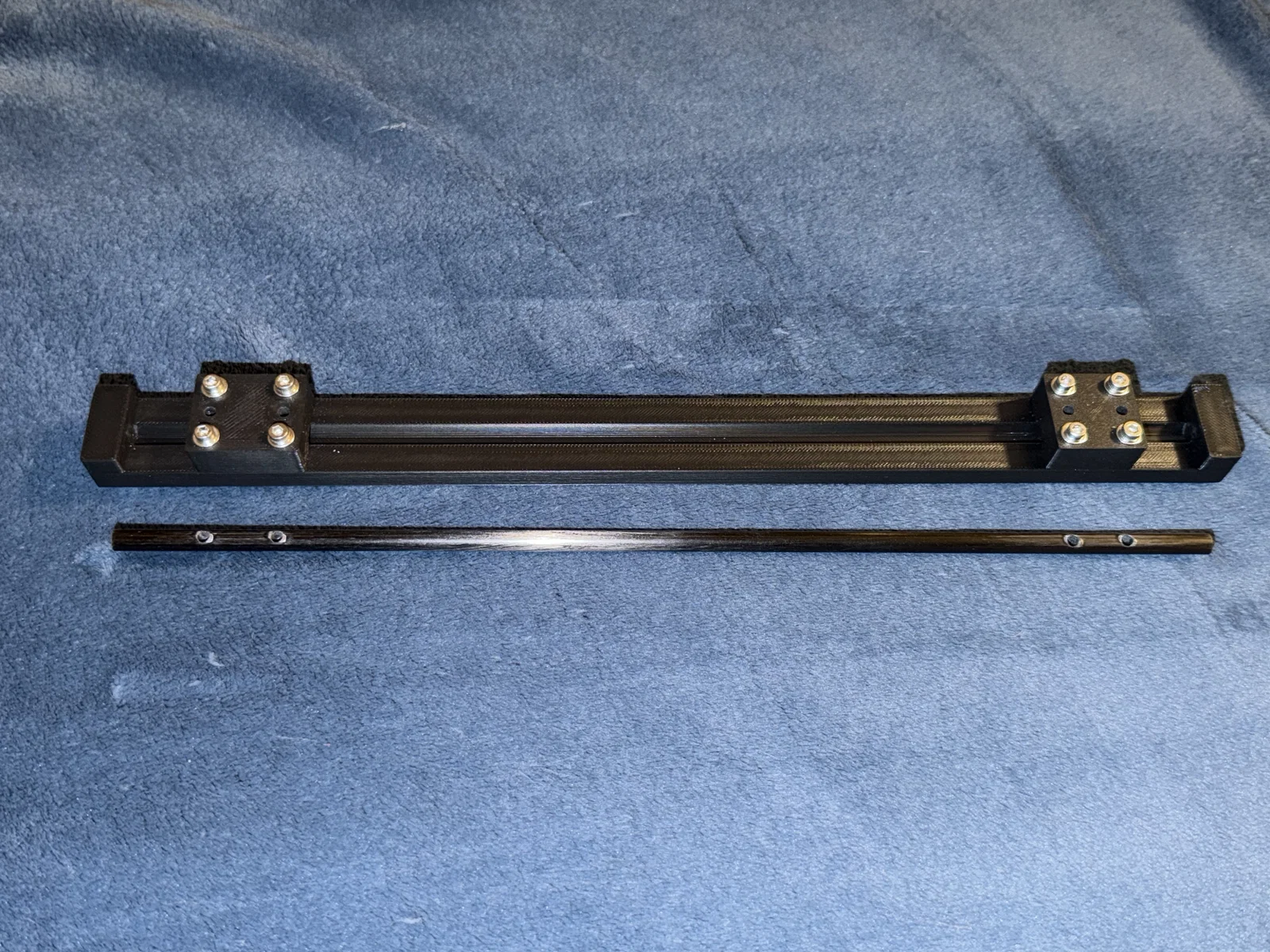

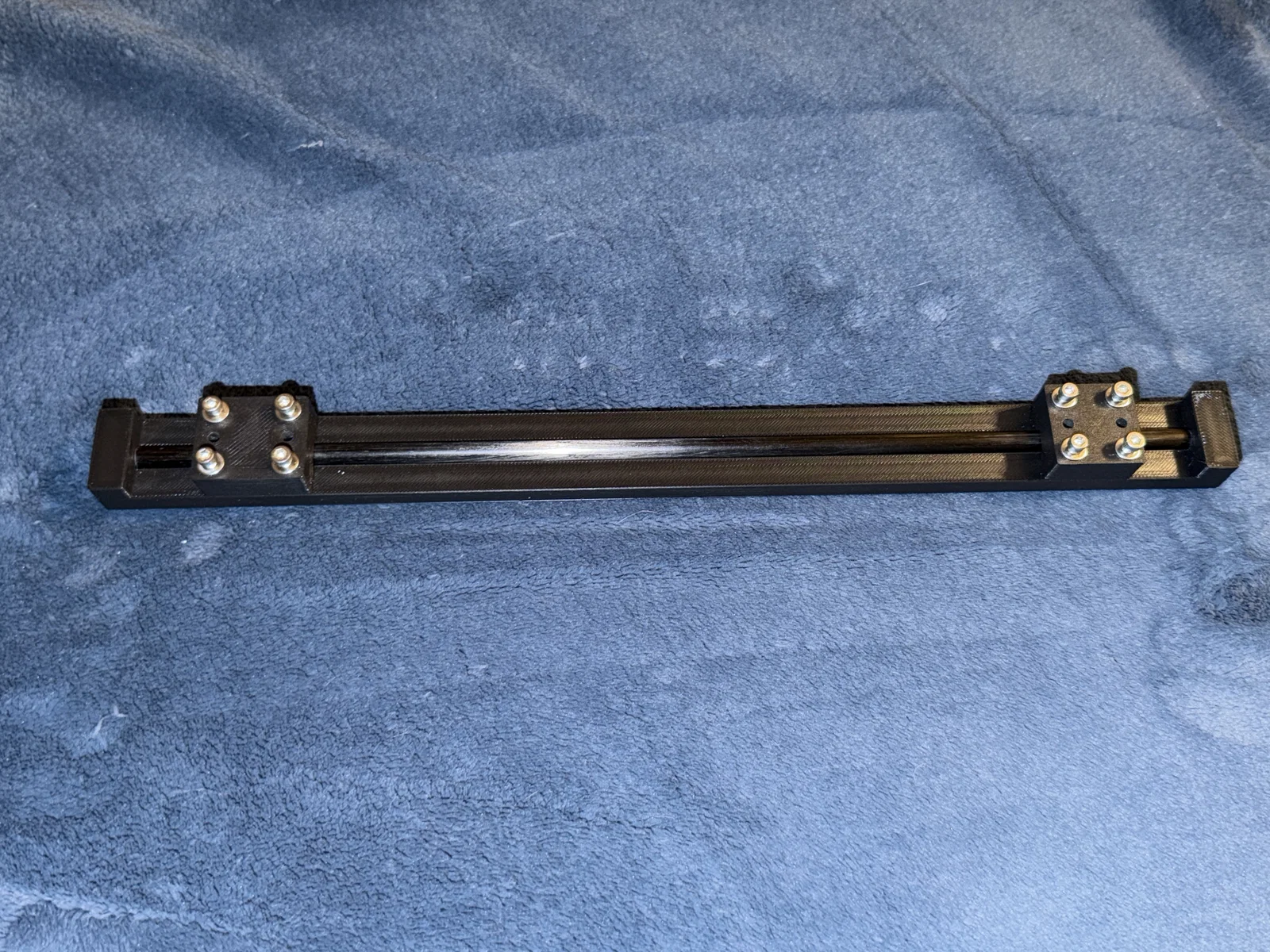

Cách dùng: Cho thanh carbon fiber vào jig rồi cố định bằng 8 con ốc M3x20 mm. Có thể dùng thêm long đền (washers) để phân tán lực kẹp tốt hơn. Nhớ siết ốc từ từ theo hình chữ X để tránh bị kẹt nhé.

Nên dùng máy khoan bàn với mũi khoan 1/8" sắc bén ở tốc độ khoảng 3000 vòng/phút. Khi máy đang tắt, hãy căn chỉnh các lỗ trên jig với mũi khoan trước. Sau đó mới bật máy và khoan với lực ấn nhẹ, đều tay, để mũi khoan tự làm việc của nó.

NHỚ ĐEO KHẨU TRANG VÀ/HOẶC SỬ DỤNG HỆ THỐNG HÚT BỤI. Bụi carbon fiber rất độc, bác không nên hít phải đâu.

Danh sách linh kiện cần thiết:

• 1x Thanh carbon fiber 6 mm x 300 mm
• 8x Ốc M3x20 mm đầu chìm (socket head screws)
• 8x Long đền M3
• 8x M3x4x5 heat set inserts loại tiêu chuẩn kiểu Voron (dùng loại M3x6x5 cũng được)
• 1x Mũi khoan 1/8" sắc bén
